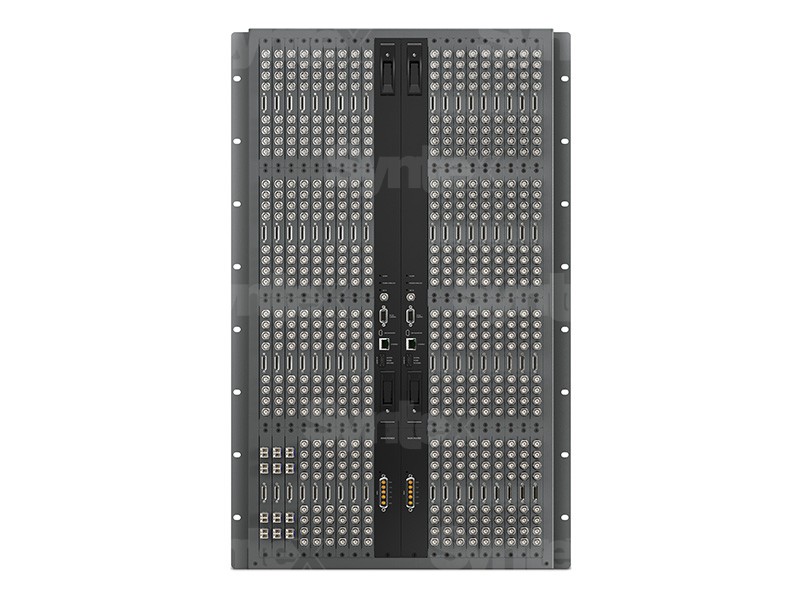

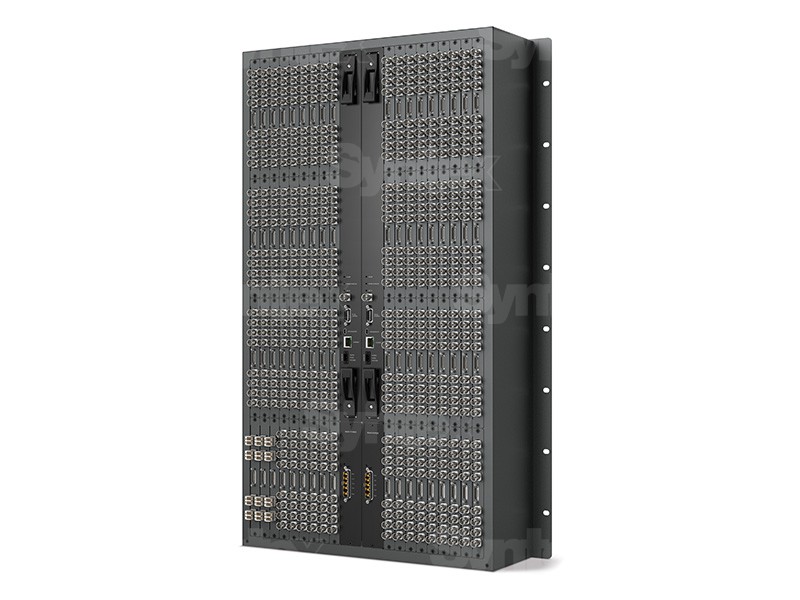

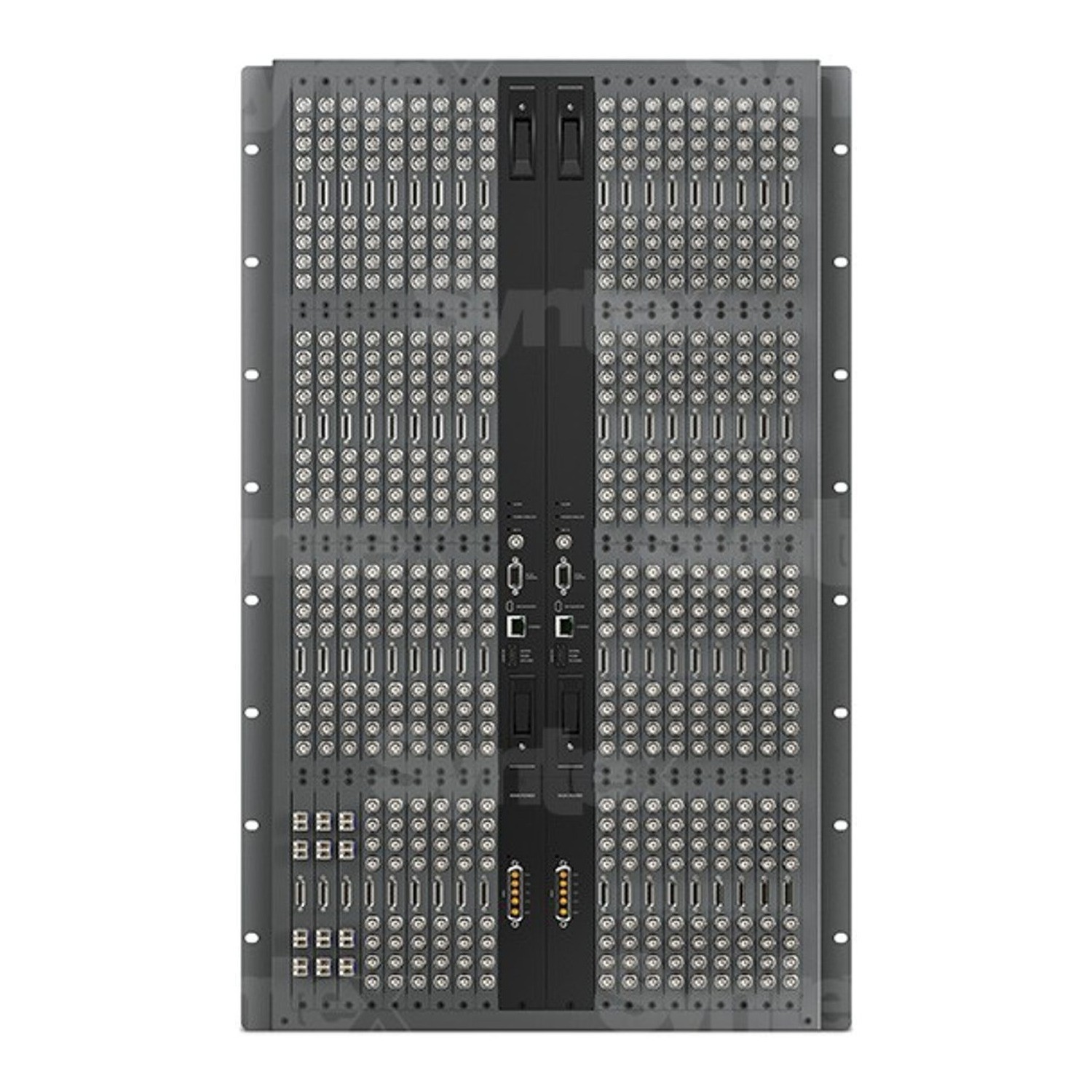

Blackmagic Design Universal Videohub 288

Universal Videohub 288 je profesionální 18RU rackový rám pro rozsáhlé broadcastové instalace. Osazuje se až 72 kartami rozhraní BNC SDI nebo optické SDI a podle požadované kapacity i redundance jednou či dvěma kartami Crosspoint. Plně osazený nabízí až 288 vstupů a 288 výstupů 3G-SDI a 288 obousměrných portů deck control RS-422.

Modulární rám pro router až 288 × 288

Rám o výšce 18 RU pojme 72 karet rozhraní, jednu kartu Crosspoint 72 × 72 nebo dvě karty 288 × 288 a až dvě napájecí karty.

Až 288 × 288 3G-SDI72 karet rozhraníRedundance Crosspoint i napájení288× deck control18 RU

Spolehlivost 24/7

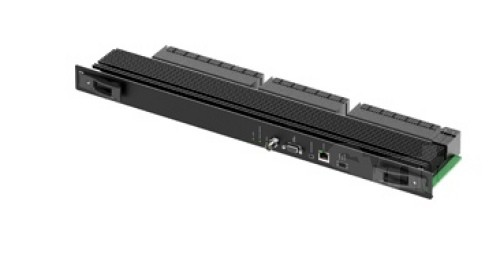

Druhá karta Crosspoint a druhá napájecí karta vytvoří plně redundantní router. Začít lze s jednou kartou a redundanci doplnit později.

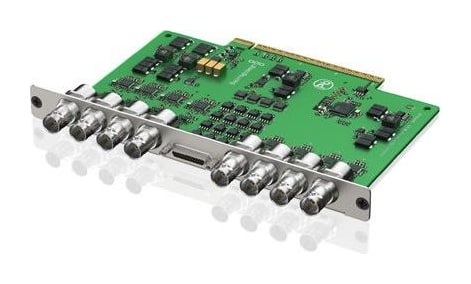

Karty rozhraní

Každá karta nese 4 vstupy, 4 výstupy a port pro 4 připojení deck control.

Výměna za provozu

Karty rozhraní vyměníte bez vypnutí routeru.

Alarm GPI

Konektor GPI pro připojení externí signalizace poruch.

Reference

Black Burst nebo Tri-Level Sync pro všechna připojení SD, HD i optická.

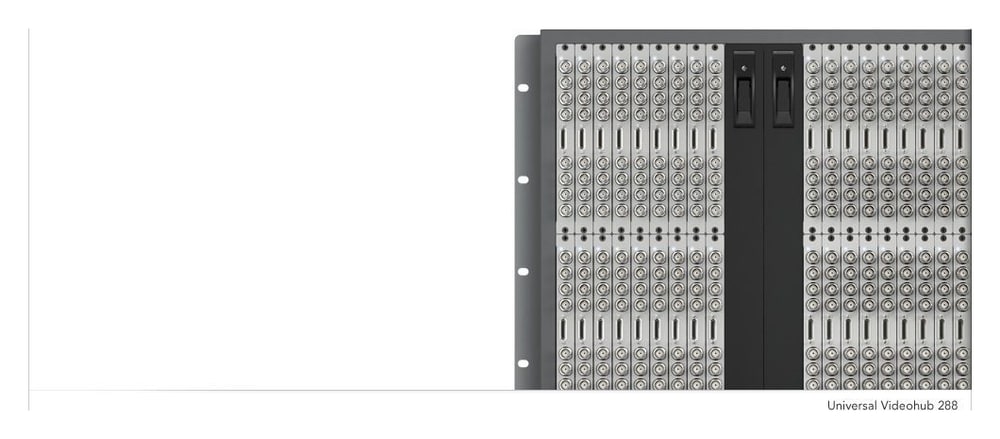

Začněte menší konfigurací a rozšiřujte ji

Rám se dodává neosazený, takže počet a typ vstupů a výstupů určují samostatně dokupované karty rozhraní. S kartou Crosspoint 72 × 72 začnete levněji, s kartou 288 × 288 využijete celý rám: 288 vstupů a výstupů SDI a 288 portů RS-422 pro ovládání rekordérů.

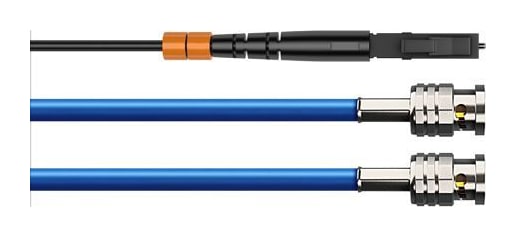

SDI i optika v jednom routeru

Karty BNC SDI a optické SDI lze v rámu libovolně kombinovat a směrovat ze SDI na optiku i naopak. Optické vlákno přenese signál na velké vzdálenosti, což se hodí ve velkých budovách a na rozsáhlých akcích.

Automatické přepínání SDI

Připojení 3G-SDI se automaticky přepínají mezi SD, HD, 4:4:4 a 2K a každý vstup může běžet v jiném standardu. Router přenáší i DVB-ASI a 16 kanálů vnořeného zvuku SDI, všechny výstupy mají reclocking.

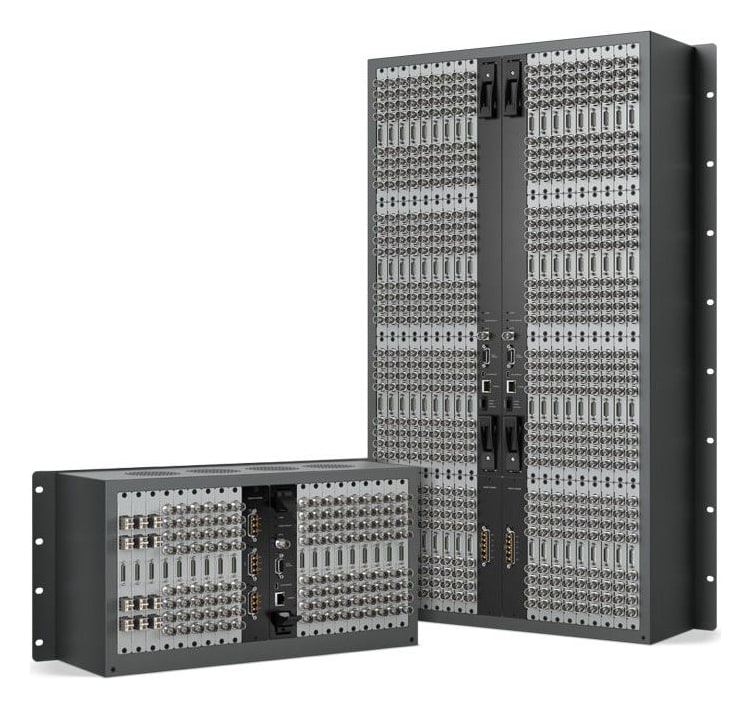

Dvě velikosti rámu, stejné karty

Karty rozhraní mají stejný rozměr a pasují do rámů Universal Videohub 72 i 288. Kdo začne s menším rámem, přenese karty rozhraní do většího; napájení má každý rám vlastní.

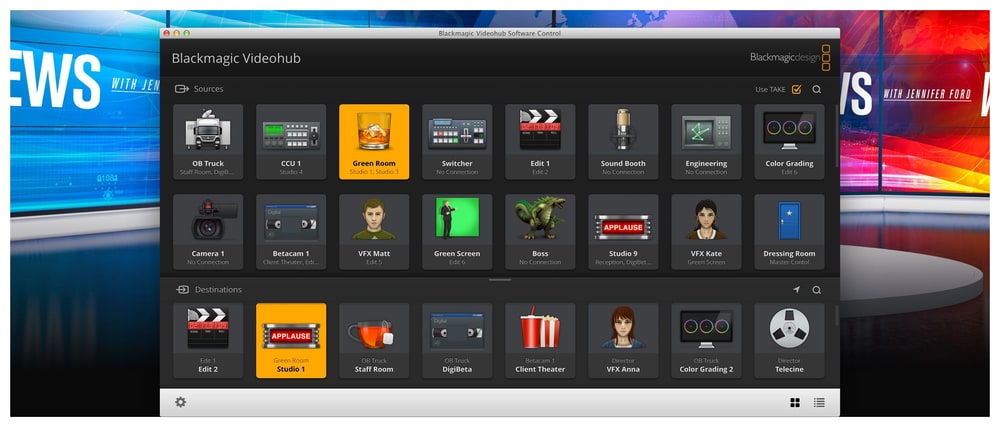

Ovládání z počítače i panelu

Router ovládá bezplatný software Videohub pro Mac a Windows i hardwarové panely Videohub sdílené po síti IP. Vstup RS-422 přijímá povely k přepínání z jiných systémů a Videohub SDK slouží k integraci do vysílací automatizace.

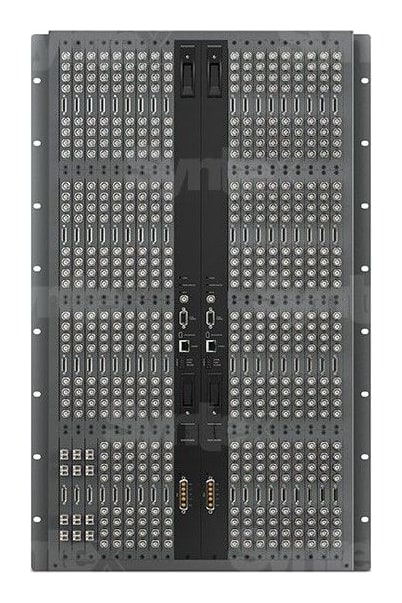

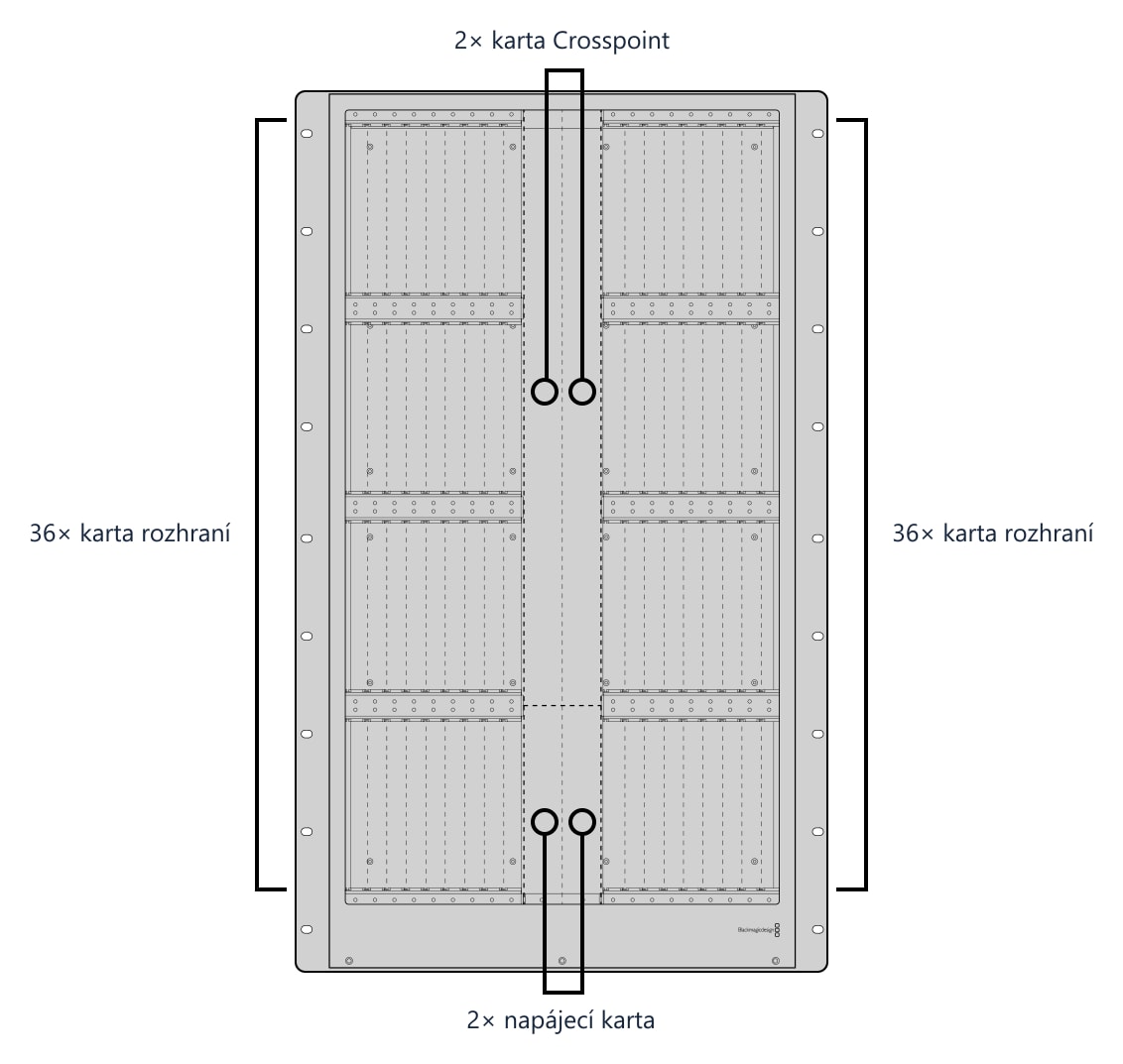

Konektory a ovládací prvky

Uprostřed rámu jsou pozice pro dvě karty Crosspoint a dvě napájecí karty, po stranách po 36 pozicích pro karty rozhraní.

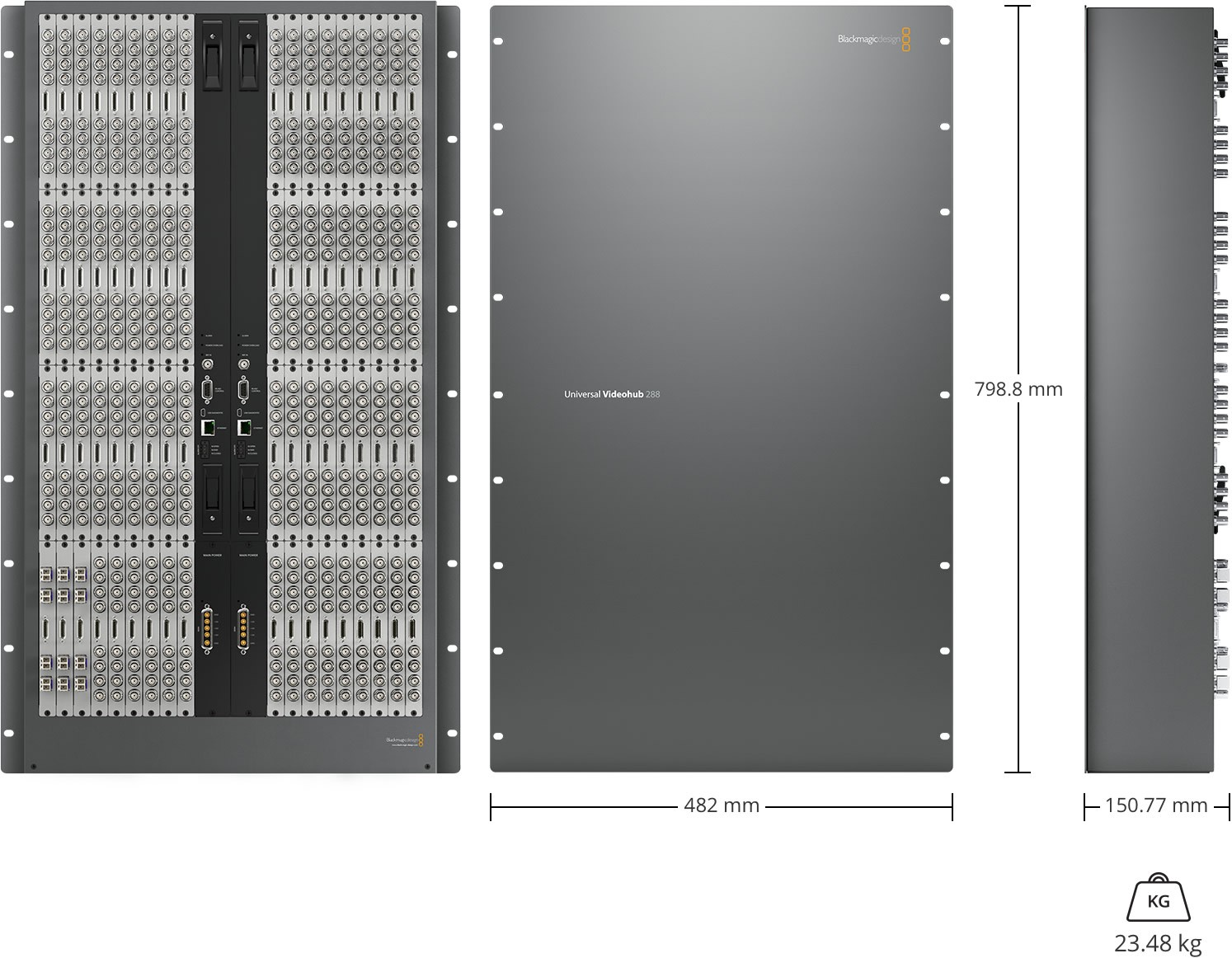

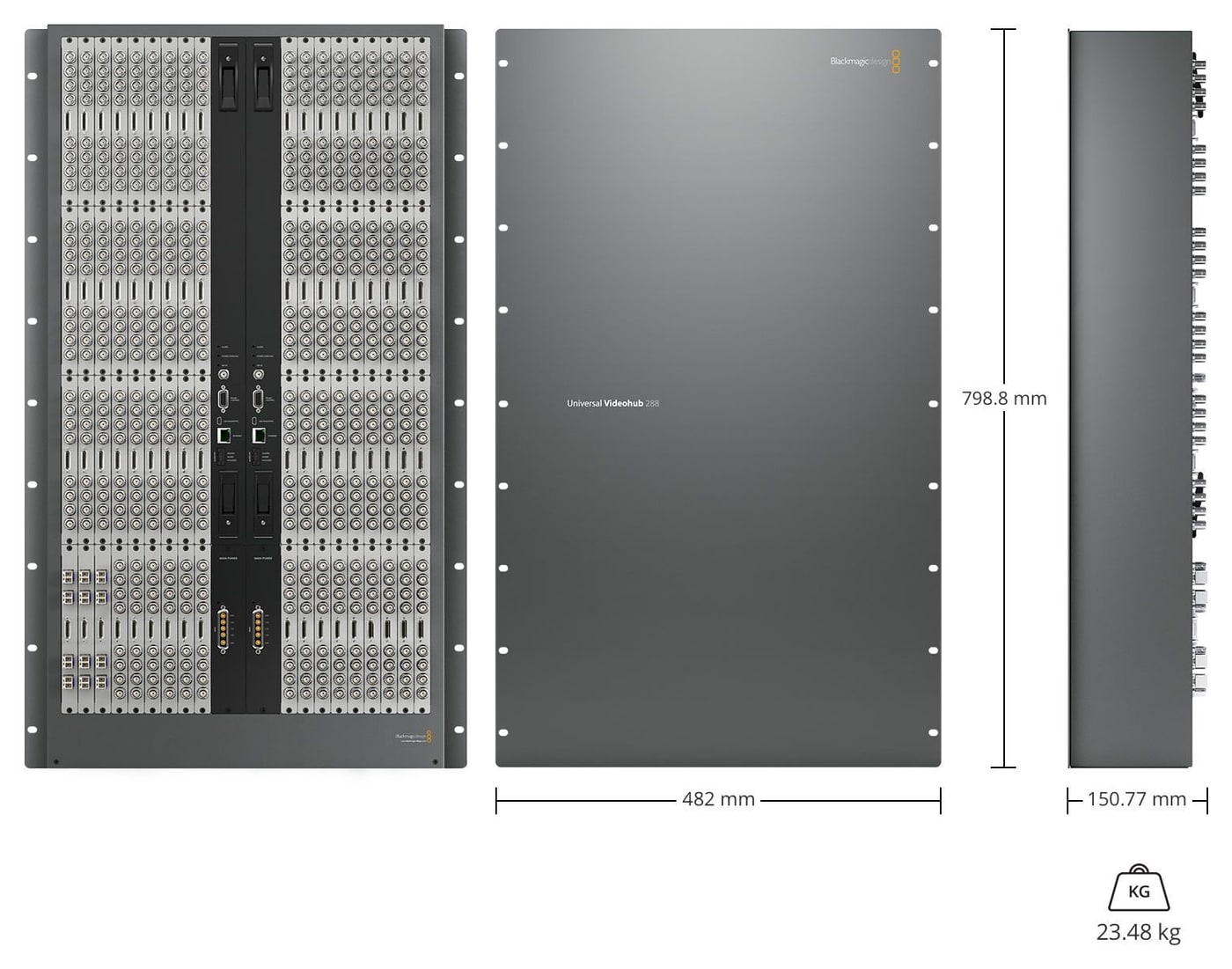

Rozměry a hmotnost

Rozměry 482 × 150,77 × 798,8 mm (š × h × v), hmotnost 23,48 kg. Do racku 19″ zabere 18 RU.
