Blackmagic Design Universal Videohub 288 Crosspoint

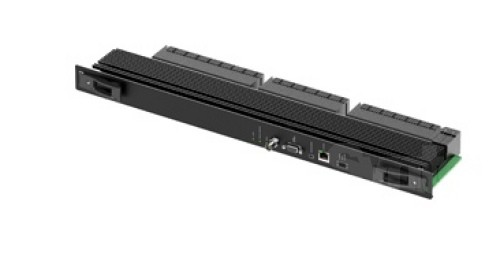

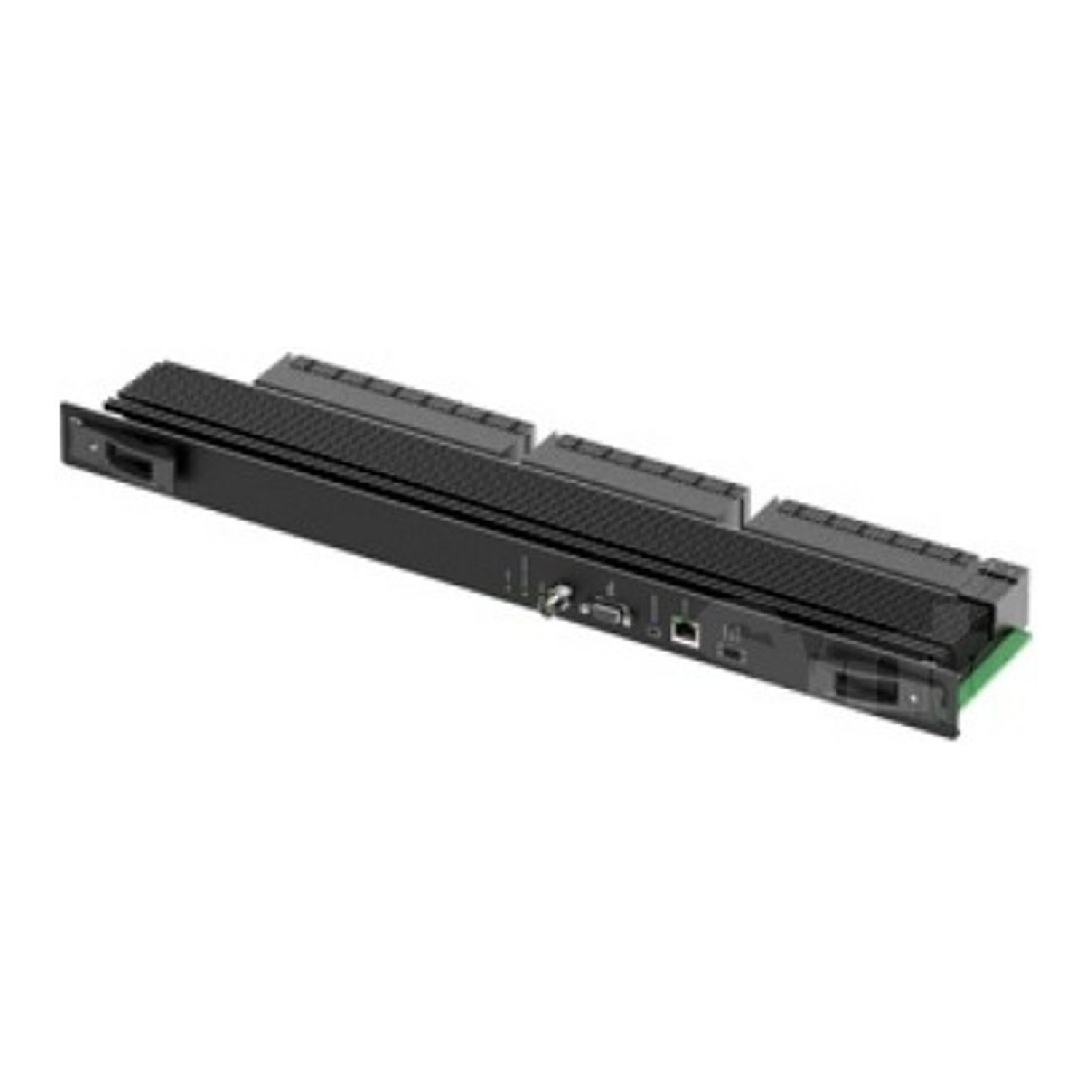

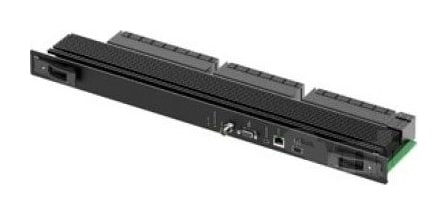

Karta Universal Videohub 288 Crosspoint je řídicím a přepínacím jádrem rámu Universal Videohub 288. Zajišťuje směrování až 288 × 288 tras SDI i přepínání odpovídajících portů deck control. Nese Ethernet a RS-422 pro řízení routeru, vstup reference, stavové kontrolky a konektor alarmu GPI; dvě karty v rámu vytvoří redundantní řízení.

Srdce routeru 288 × 288

Karta přepíná až 288 × 288 SDI i deck control a nese řízení routeru, genlock a alarmový konektor GPI.

288 × 288 SDI288 × 288 deck controlEthernet a RS-422Alarm GPIRedundance

Druhá karta pro provoz 24/7

Do rámu Universal Videohub 288 se vejdou dvě karty Crosspoint 288 × 288 – druhá zajistí redundanci pro nepřetržitý provoz.

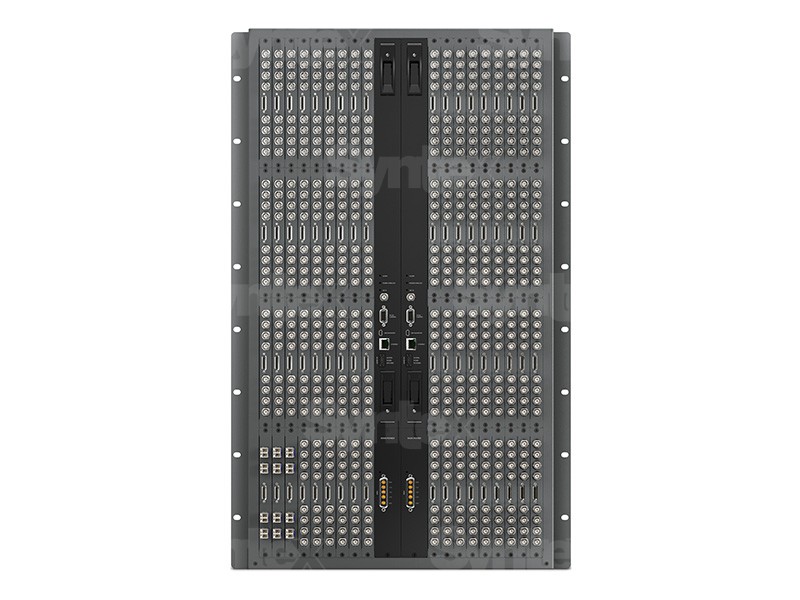

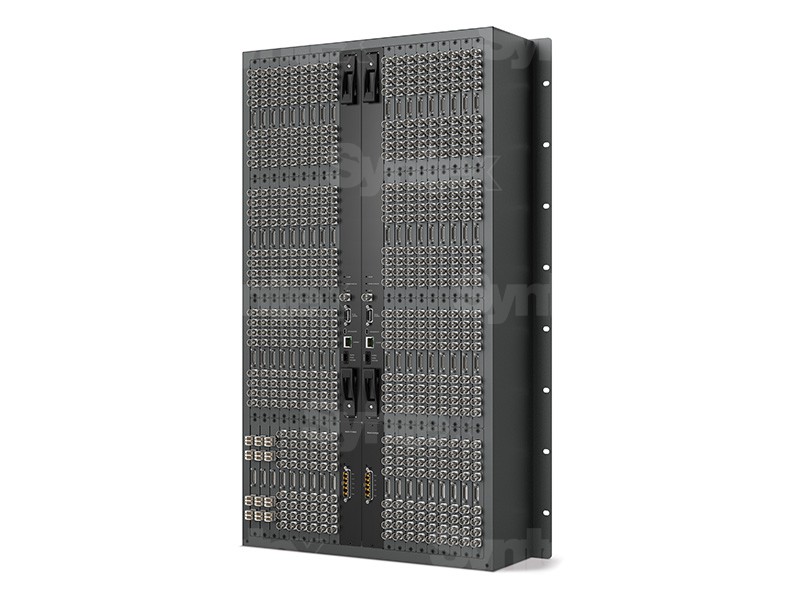

Rám 288

Karta je určená pro rám Universal Videohub 288.

Reference

Vstup BNC pro Tri-Sync nebo Black Burst.

Dohled

Stavové kontrolky a konektor alarmu GPI.

Řízení

Ethernet pro software a panely, RS-422 pro systémy třetích stran.

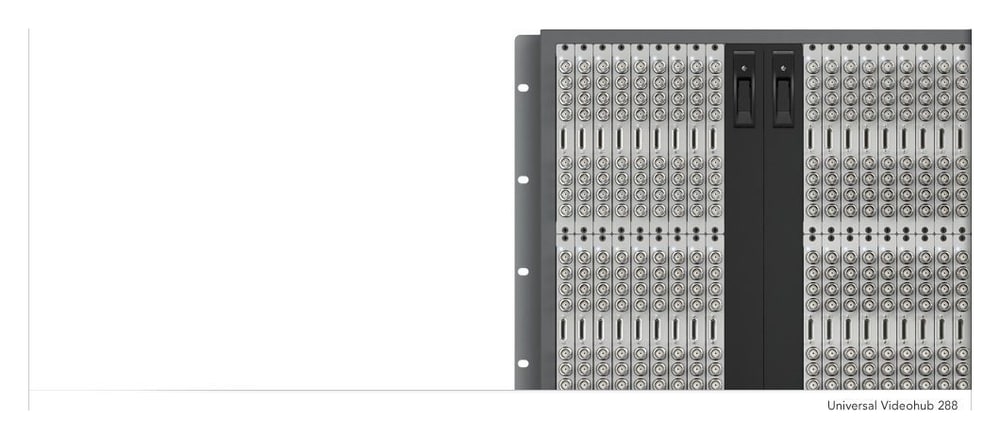

Řízení, synchronizace a dohled v jedné kartě

Na kartě je Ethernet pro místní síť a ovládací panely, sériové RS-422 pro systémy třetích stran, USB 2.0, referenční vstup BNC a konektor alarmu GPI. Dvě karty v rámu 288 vytvářejí redundantní přepínací i řídicí cestu.

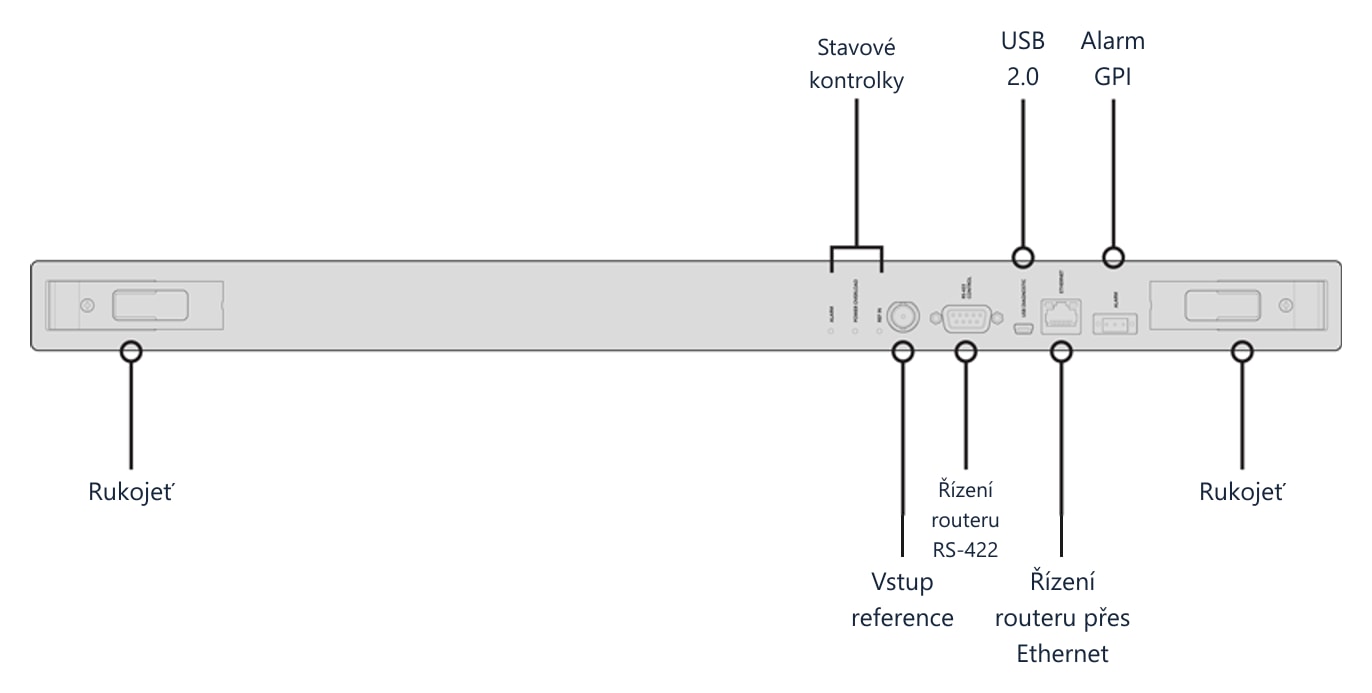

Přední panel karty

Po stranách jsou rukojeti pro vysunutí karty, mezi nimi stavové kontrolky, vstup reference, konektor RS-422 pro řízení routeru, USB 2.0, Ethernet a konektor alarmu GPI.
