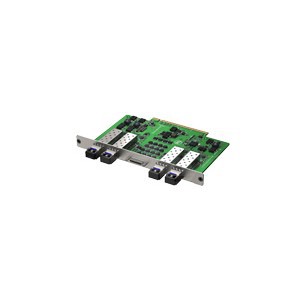

Blackmagic Design Universal Videohub Optical Interface

Zásuvná karta rozhraní přidává do rámu Universal Videohub čtyři optické vstupy SDI, čtyři výstupy a čtyři připojení deck control. Umožňuje vést SD, HD a 3Gb/s SDI po optickém vlákně bez externích převodníků. Laserové vysílače a přijímače 1310 nm dosáhnou při 3 Gb/s až 25 km a karta pasuje do rámů Universal Videohub 72 i 288.

Optické SDI přímo v routeru

Karta přidá do rámu Universal Videohub čtyři optické vstupy a čtyři optické výstupy SDI se čtyřmi připojeními deck control.

4× vstup, 4× výstup1310 nmAž 25 km při 3 Gb/sSD, HD, 3G-SDIRámy 72 i 288

Bez externích převodníků

Router směruje přímo z optiky na SDI i naopak – vzdálená zařízení připojíte vláknem bez převodníku u routeru.

Reclocking

Výstupy karty mají reclocking SDI.

Kombinace s BNC

Optické a BNC karty lze v jednom rámu libovolně kombinovat.

Deck control

Port pro rozbočovací kabel se čtyřmi konektory RS-422.

Výměna za provozu

Kartu vyměníte bez vypnutí routeru.

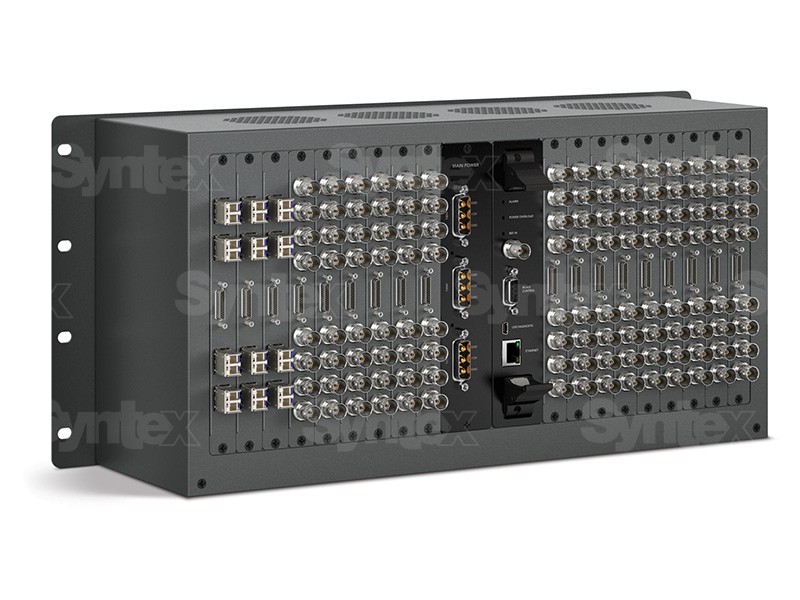

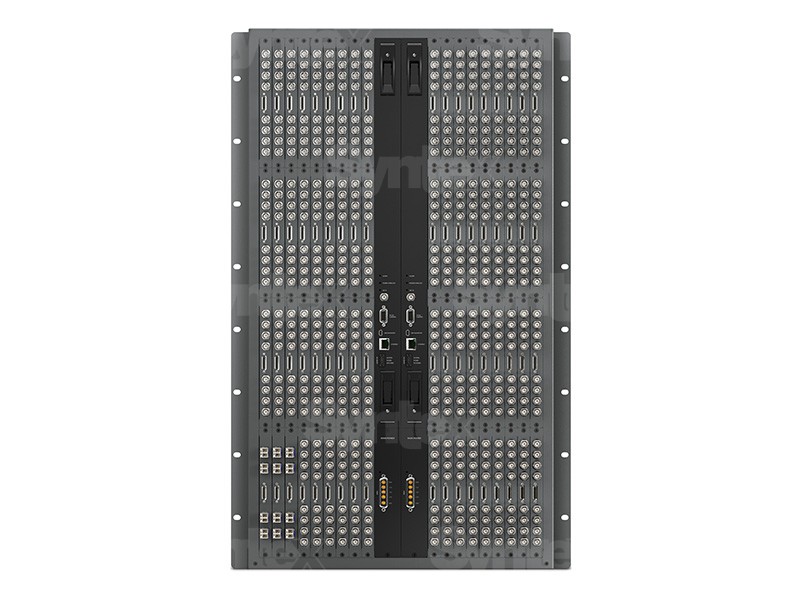

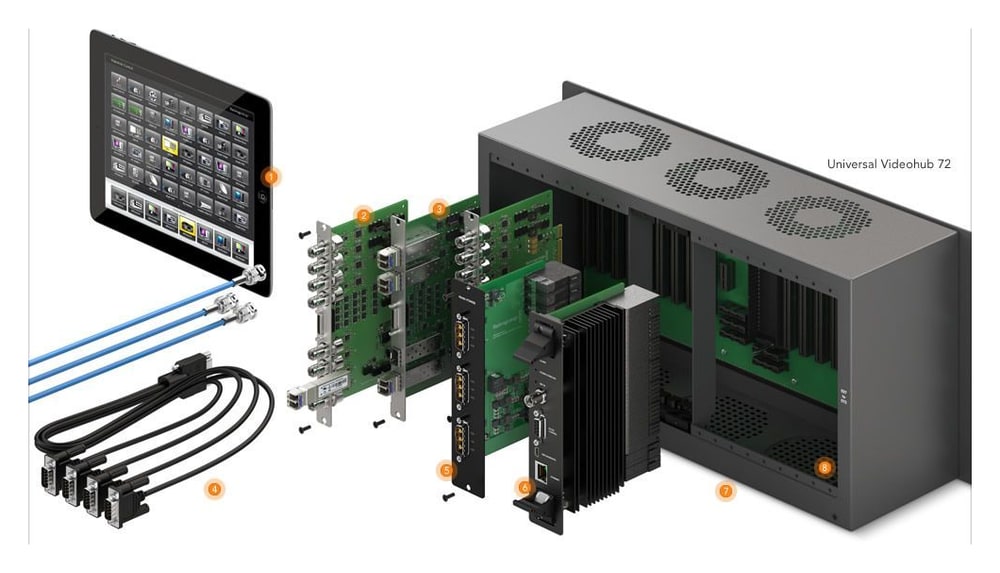

Stejná karta pro rámy 72 i 288

Optická karta se instaluje do libovolné pozice pro karty rozhraní a lze ji kombinovat s kartami BNC SDI v témže rámu. Každý osazený modul rozšíří router o čtyři vstupy a čtyři výstupy; karty rozhraní lze vyměnit za provozu.

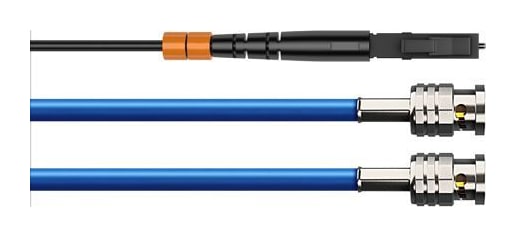

Zvuk a deck control

Karta přenáší 16 kanálů vnořeného zvuku SDI spolu s videem. S kabelem Universal Videohub Deck Control Cable přidá čtyři nezávislé porty RS-422 pro vzdálené ovládání rekordérů.

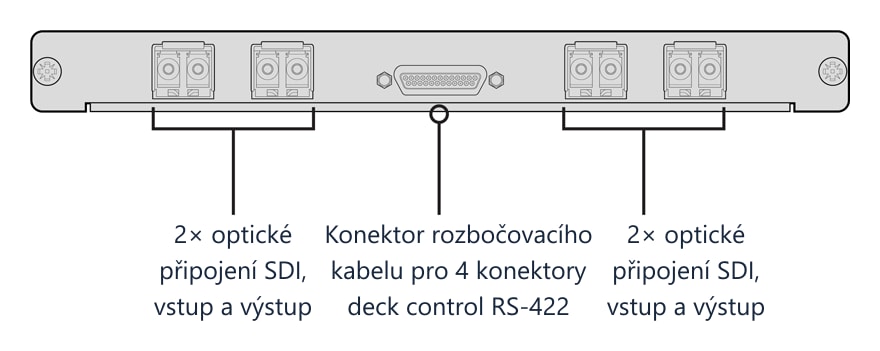

Přední panel karty

Po stranách jsou vždy dva optické konektory SDI (vstup a výstup), uprostřed konektor rozbočovacího kabelu pro čtyři porty deck control RS-422.
