Blackmagic Design Universal Videohub 72

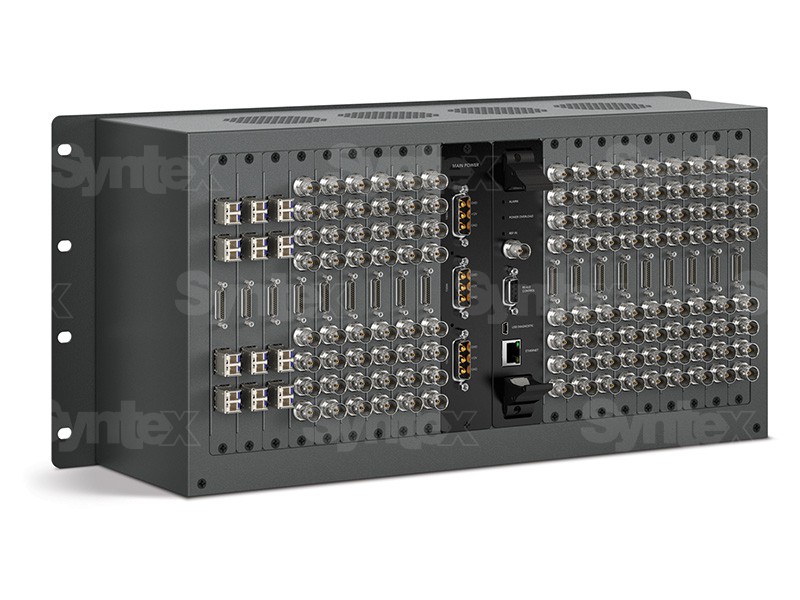

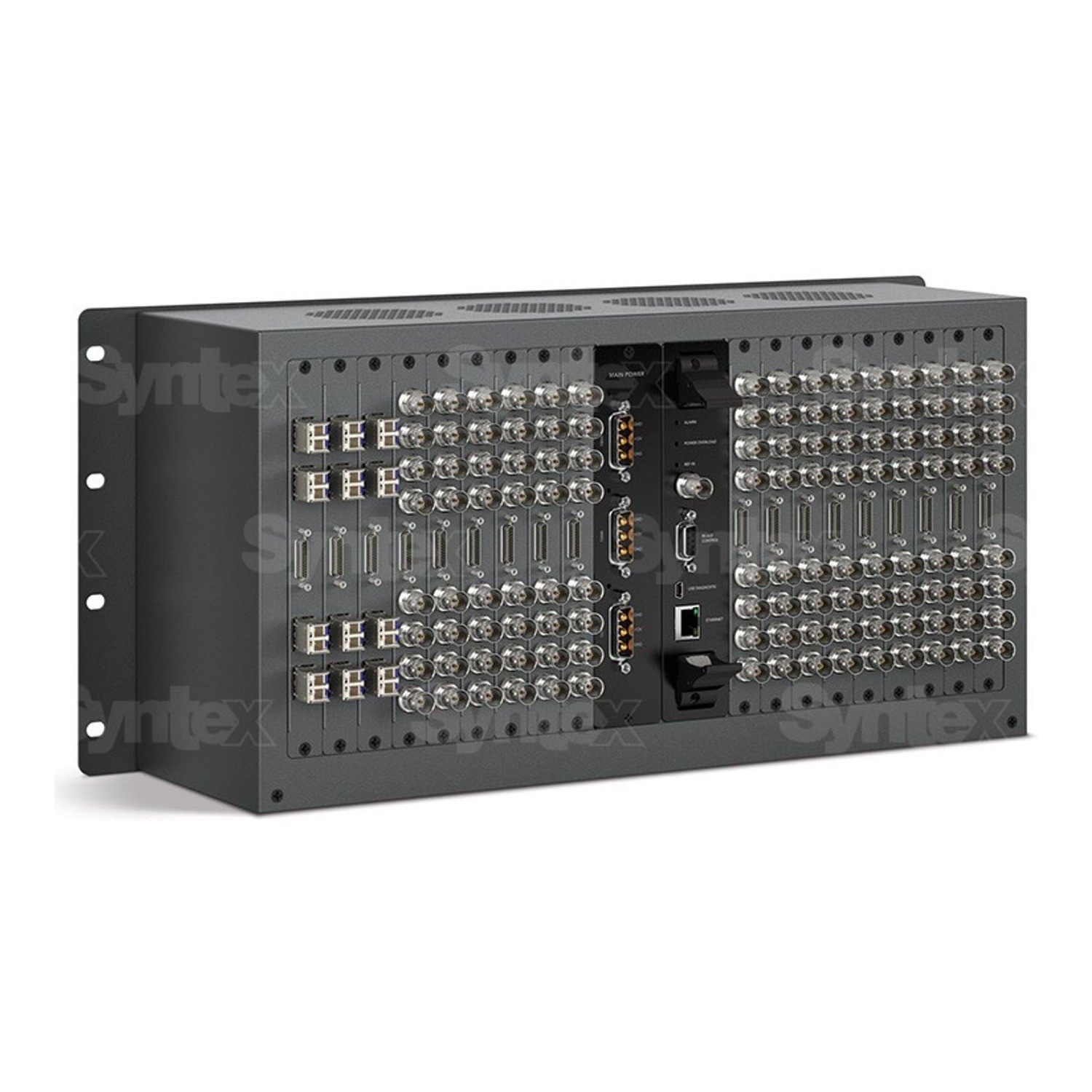

Universal Videohub 72 je 5RU neosazený rackový rám pro rostoucí studia a režie. Do 18 pozic lze kombinovat karty rozhraní BNC SDI a optické SDI a systém rozšiřovat postupně. Plně osazený rám nabízí až 72 vstupů a 72 výstupů 3G-SDI s reclockingem a 72 obousměrných portů deck control RS-422. Karta Crosspoint, karty rozhraní a napájení se kupují samostatně.

Modulární rám pro router až 72 × 72

Rám o výšce 5 RU pojme 18 karet rozhraní, jednu kartu Crosspoint 72 × 72 a jednu napájecí kartu – router si poskládáte podle potřeby.

Až 72 × 72 3G-SDI18 karet rozhraníBNC i optické SDI72× deck control5 RU

Router, který roste s provozem

Začněte s několika kartami a další přidávejte za provozu. Karty rozhraní jsou stejné pro rámy 72 i 288, takže je při přechodu na větší rám použijete dál.

Karty rozhraní

Každá karta nese 4 vstupy, 4 výstupy a port pro 4 připojení deck control.

Výměna za provozu

Karty rozhraní vyměníte bez vypnutí routeru.

Napájení

Napájecí karta 450 W pro až tři externí zdroje 12 V; dva stačí pro 72 × 72, třetí je záloha.

Reference

Black Burst nebo Tri-Level Sync pro všechna připojení SD, HD i optická.

Z čeho se router skládá

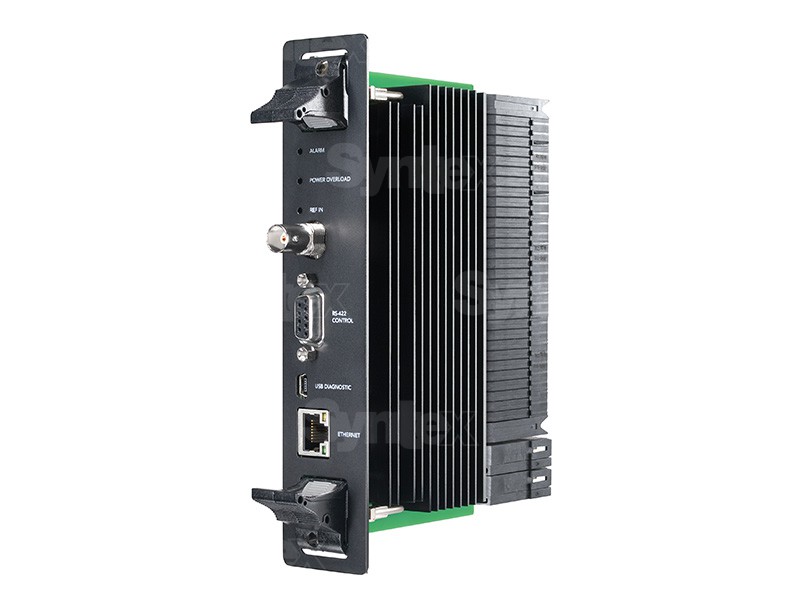

Rám se dodává s vyjímatelnou vaničkou ventilátorů. Kartu Crosspoint 72 × 72 s řízením přes Ethernet, karty rozhraní BNC SDI nebo optické SDI, napájecí kartu se zdroji a kabely deck control dokoupíte podle požadované velikosti routeru.

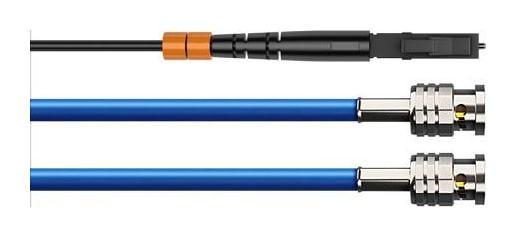

SDI i optika v jednom routeru

Karty BNC SDI a optické SDI lze v rámu libovolně kombinovat a směrovat ze SDI na optiku i naopak. Optické vlákno přenese signál na velké vzdálenosti, což se hodí ve velkých budovách a na rozsáhlých akcích.

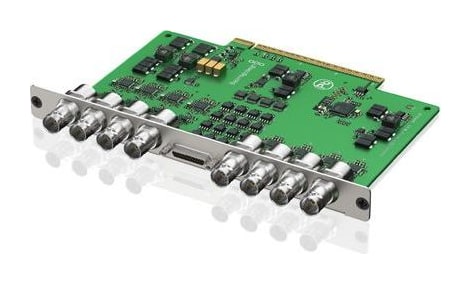

Automatické přepínání SDI

Připojení 3G-SDI se automaticky přepínají mezi SD, HD, 4:4:4 a 2K a každý vstup může běžet v jiném standardu. Router přenáší i DVB-ASI a 16 kanálů vnořeného zvuku SDI, všechny výstupy mají reclocking.

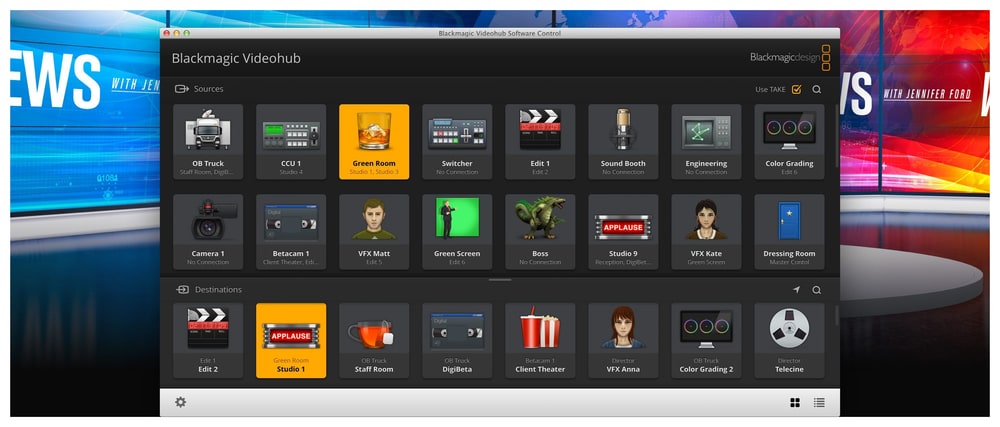

Ovládání z počítače i panelu

Router ovládá bezplatný software Videohub pro Mac a Windows i hardwarové panely Videohub sdílené po síti IP. Vstup RS-422 přijímá povely k přepínání z jiných systémů a Videohub SDK slouží k integraci do vysílací automatizace.

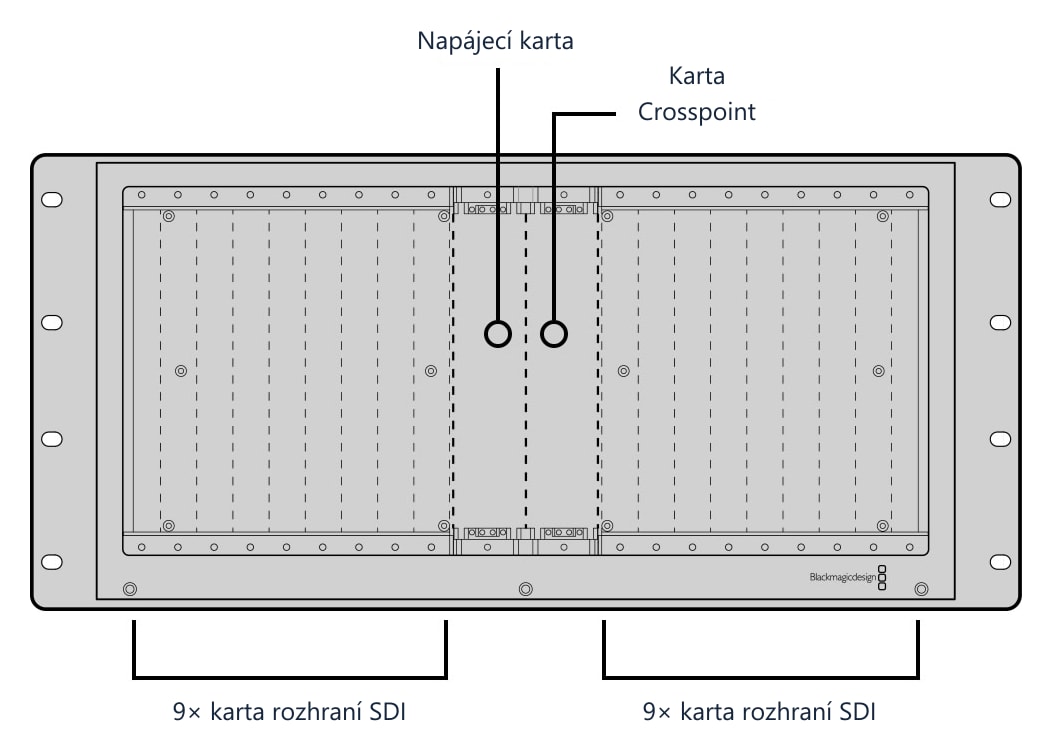

Konektory a ovládací prvky

Uprostřed rámu je pozice pro napájecí kartu a kartu Crosspoint, po stranách po devíti pozicích pro karty rozhraní SDI nebo optické SDI.

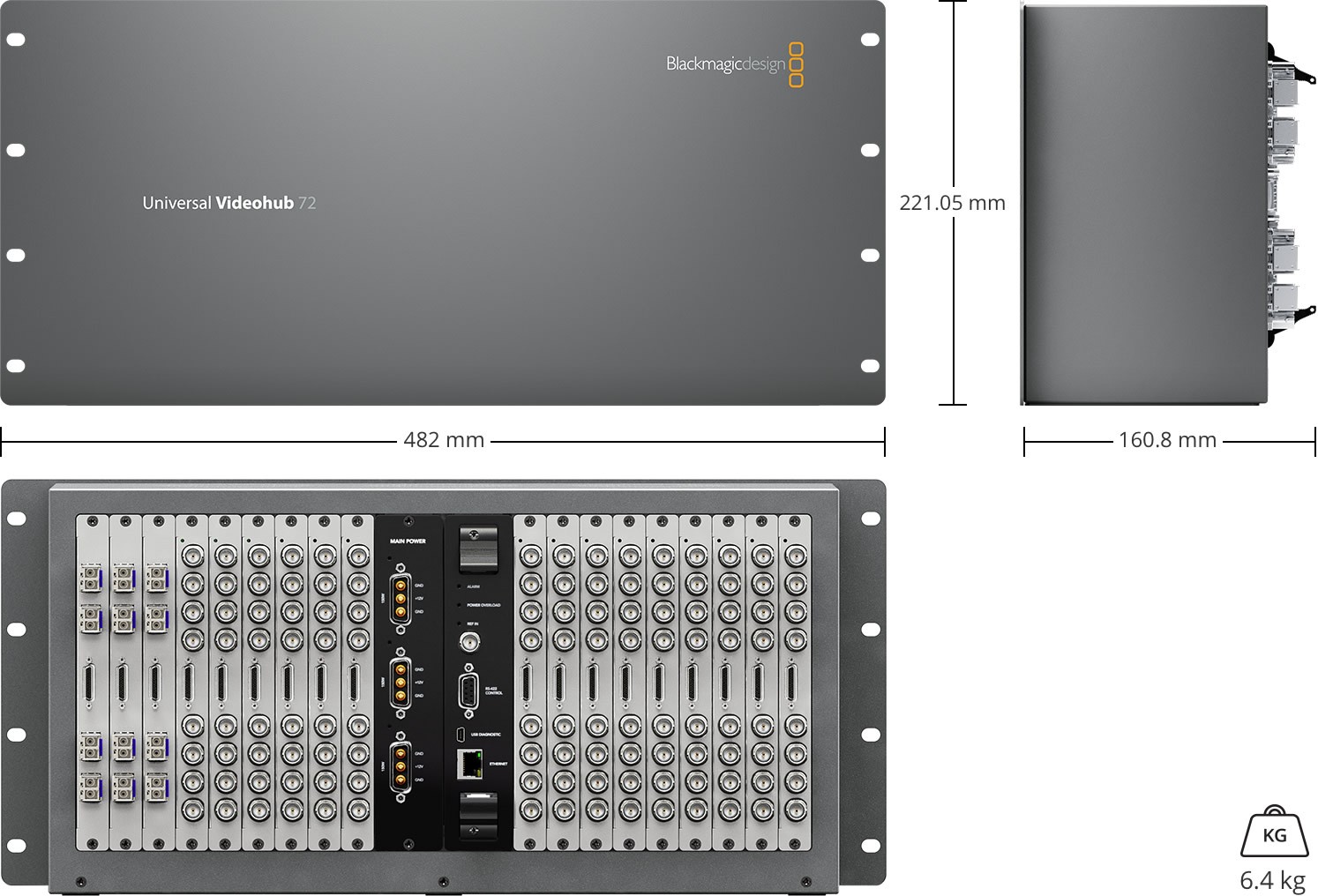

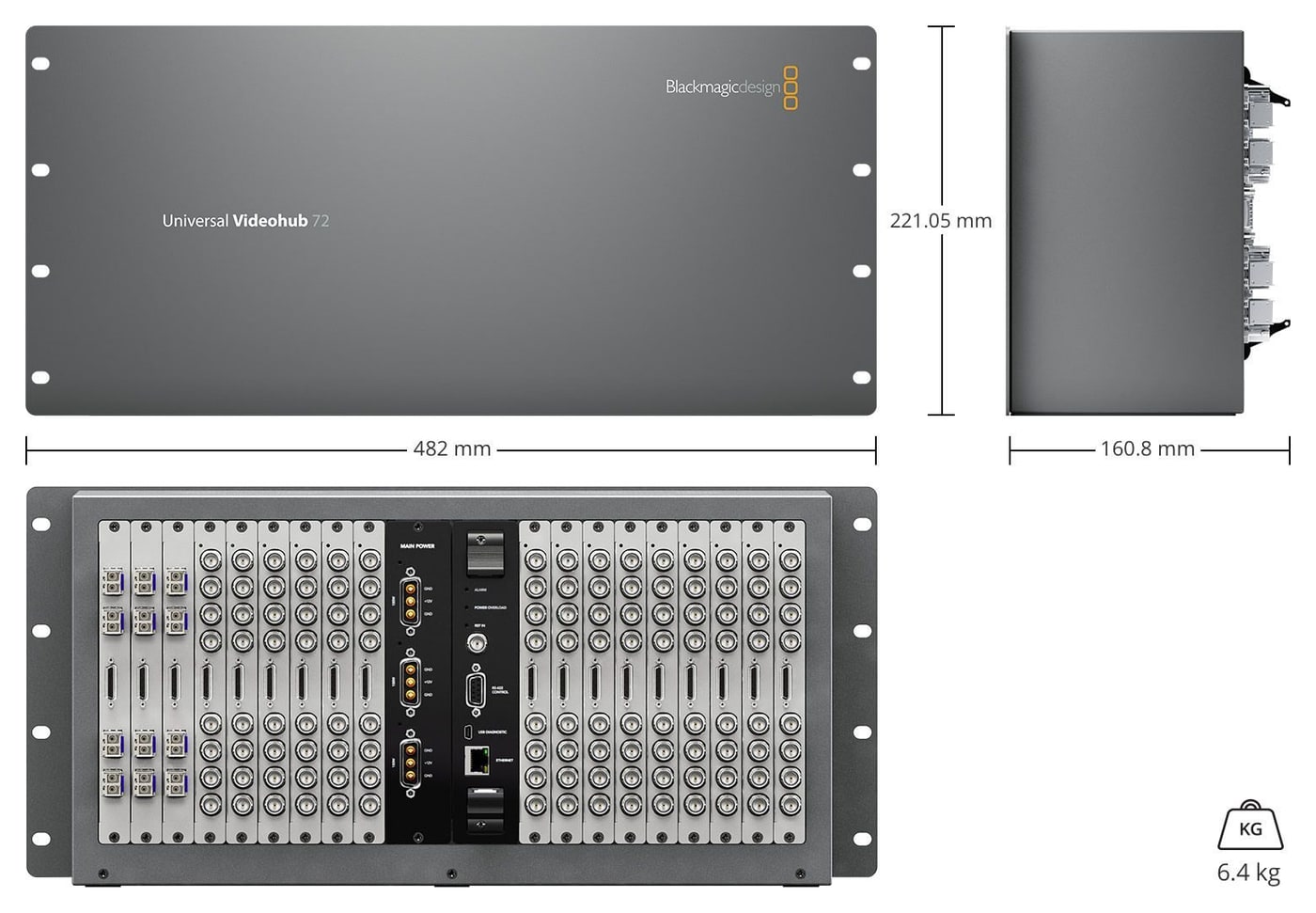

Rozměry a hmotnost

Rozměry 482 × 160,8 × 221,05 mm (š × h × v), hmotnost 6,4 kg. Do racku 19″ zabere 5 RU.
