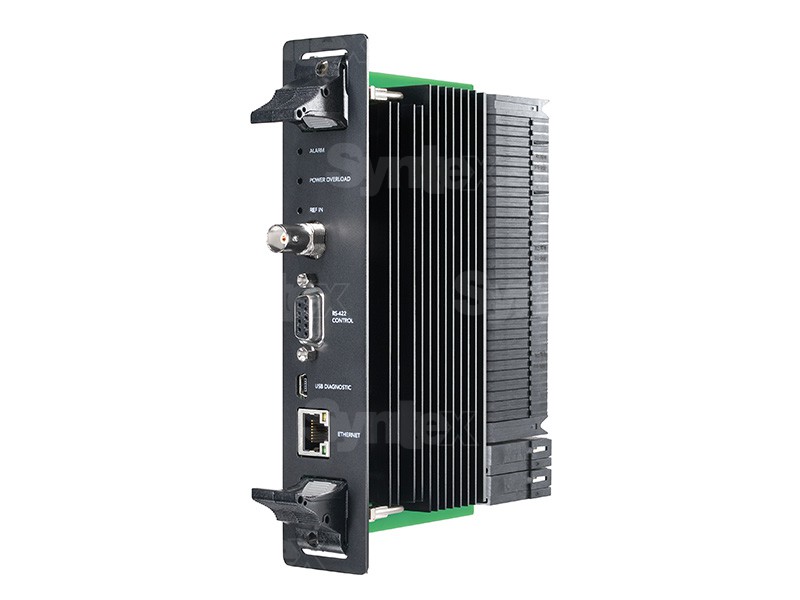

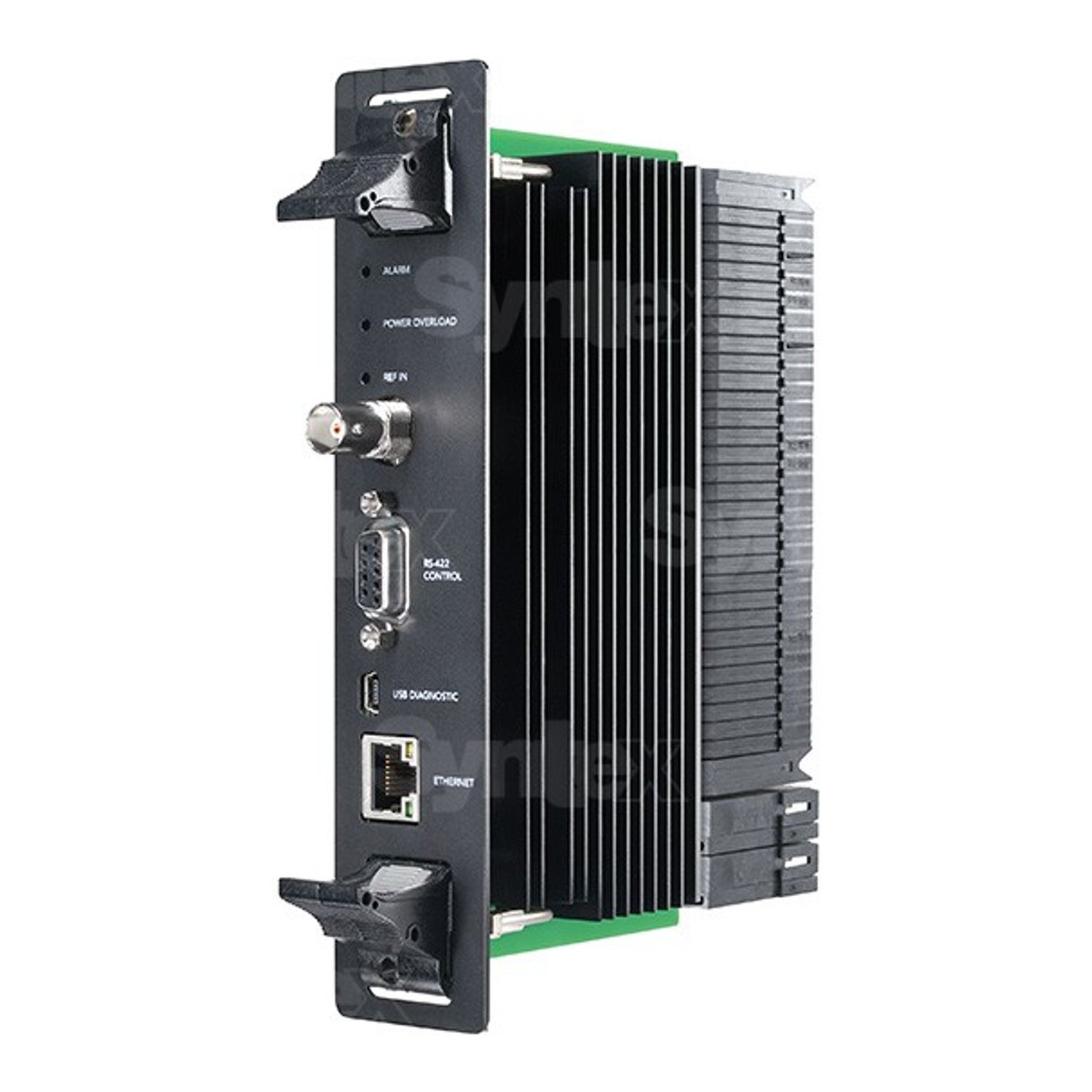

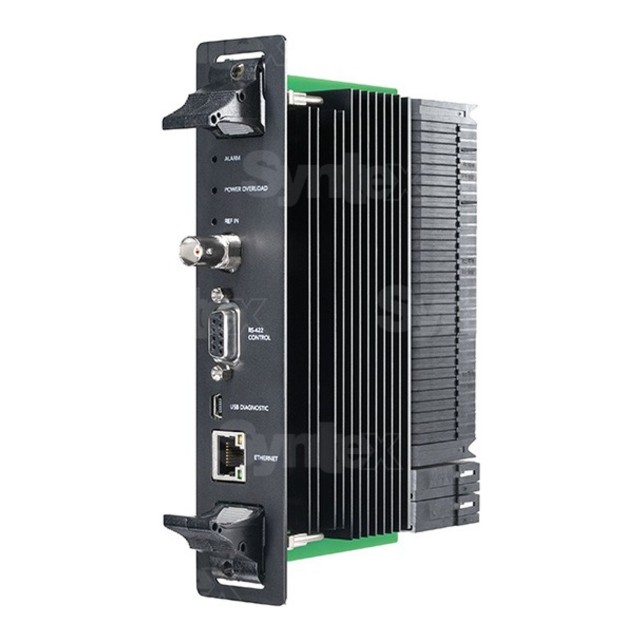

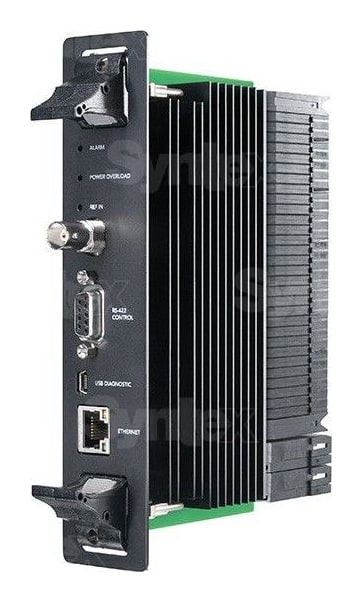

Blackmagic Design Universal Videohub 72 Crosspoint

Universal Videohub 72 Crosspoint je řídicí karta pro směrování až 72 × 72 tras SDI a souvisejícího deck control. Je určená pro rámy Universal Videohub 72 a lze ji použít také v Universal Videohub 288 pro menší konfiguraci. Nese Ethernet a RS-422 pro řízení routeru, vstup reference pro genlock a stavové kontrolky.

Srdce routeru 72 × 72

Karta Crosspoint přepíná video i deck control všech karet rozhraní v rámu a přináší řízení routeru přes Ethernet a RS-422.

72 × 72 SDI72 × 72 deck controlEthernet a RS-422GenlockRámy 72 i 288

Bez karty Crosspoint router nepřepíná

Rám Universal Videohub i karty rozhraní potřebují kartu Crosspoint, která propojuje vstupy s výstupy a komunikuje s ovládacím softwarem a panely.

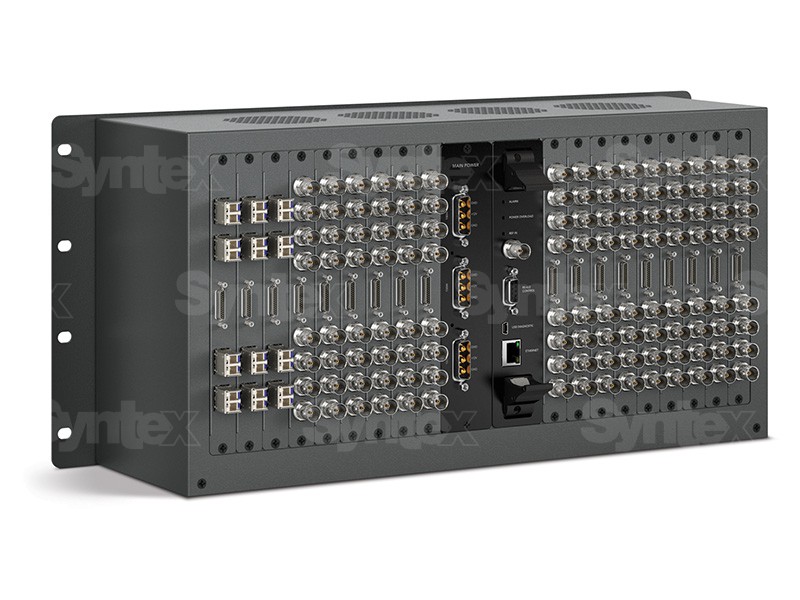

Rám 72

Do rámu Universal Videohub 72 patří jedna karta Crosspoint 72 × 72.

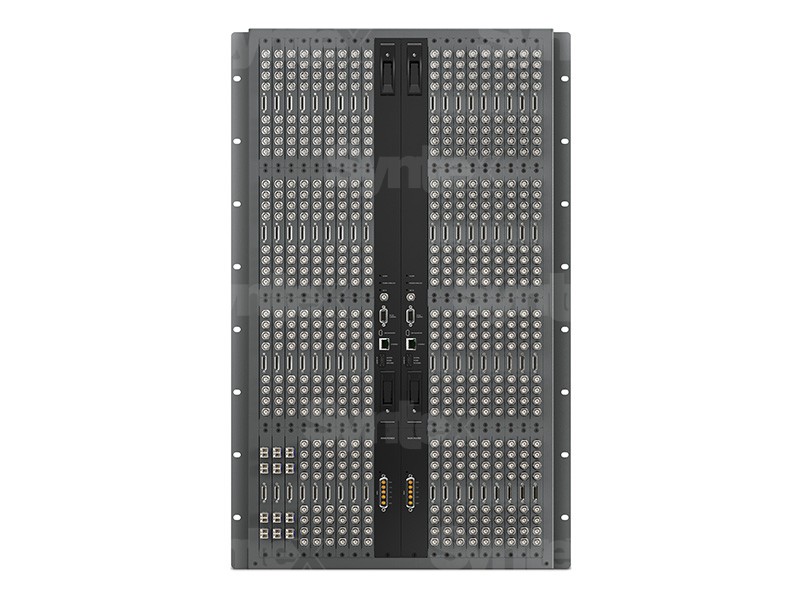

Rám 288

V rámu 288 poslouží jako cenově dostupné řešení pro konfiguraci do 72 × 72.

Dohled

Kontrolky Alarm, Power Overload a Ref In ukazují stav routeru.

Řízení

Ethernet pro software a panely, RS-422 pro systémy třetích stran.

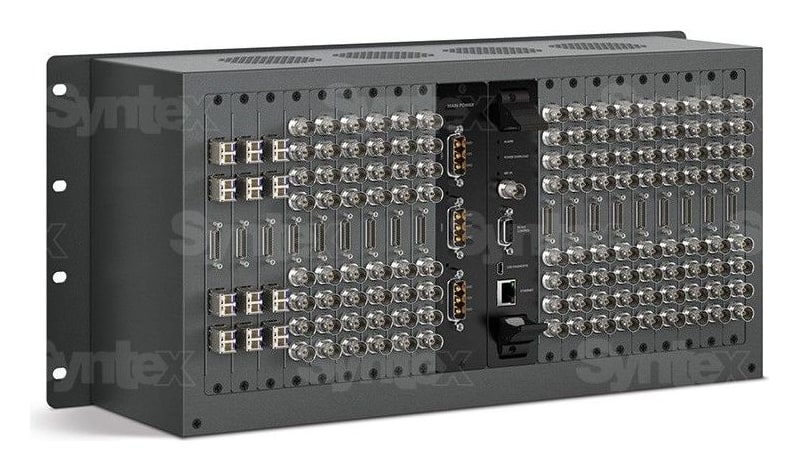

Řízení po síti i sériové lince

Port Ethernet připojí router k síti, kde ho ovládá software Videohub a hardwarové panely. Konektor RS-422 přijímá povely k přepínání od systémů třetích stran a USB 2.0 slouží k diagnostice a nastavení IP adresy.

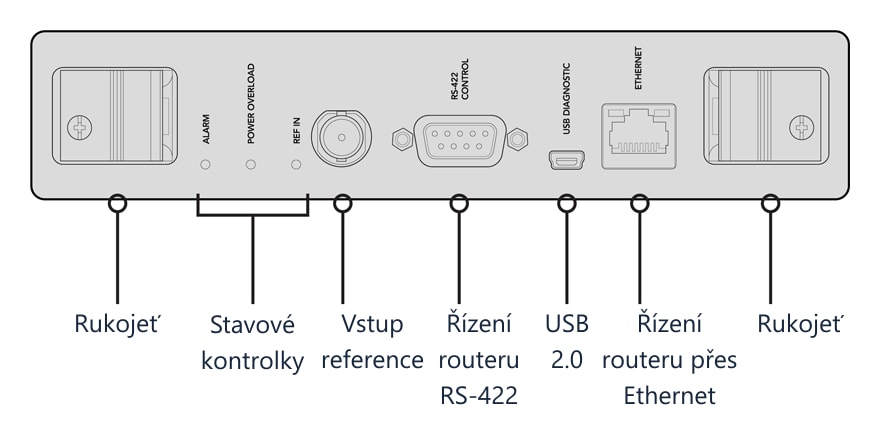

Přední panel karty

Po stranách jsou rukojeti pro vysunutí karty, mezi nimi stavové kontrolky, vstup reference, konektor RS-422 pro řízení routeru, USB 2.0 a Ethernet.
