RGBlink MSP 214 TX

RGBlink MSP 214 TX je optický video přenosový modul DVI s vysokou šířkou pásma, určený pro prodloužení signálu na dlouhé vzdálenosti až 10 km. Podporuje rozhraní DVI 1.0 a HDMI 1.3/1.4 (prostřednictvím adaptéru) a zajišťuje stabilní přenos videa s nízkými ztrátami přes jednovidové nebo mnohovidové optické vlákno pro profesionální AV a vysílací aplikace.

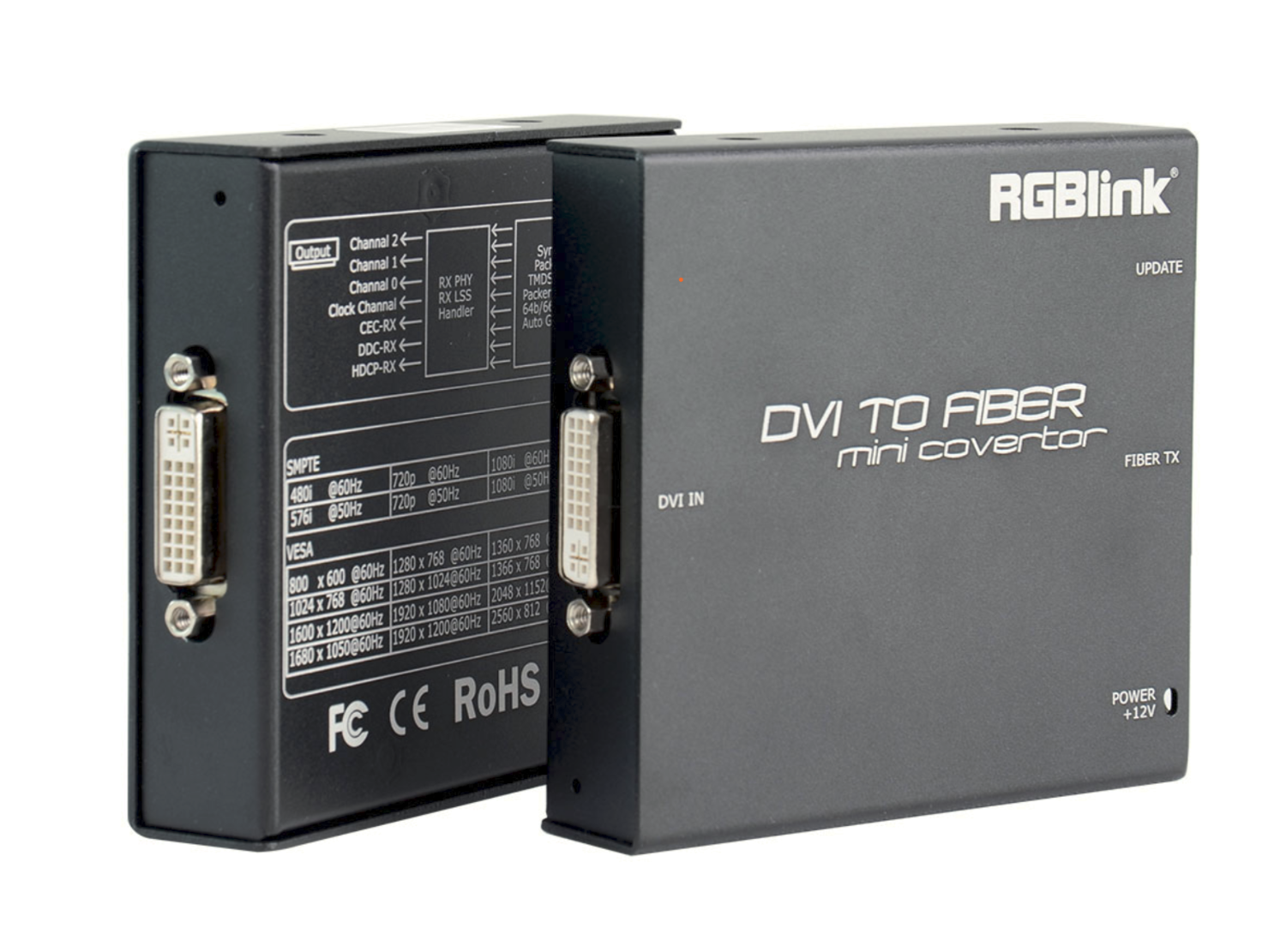

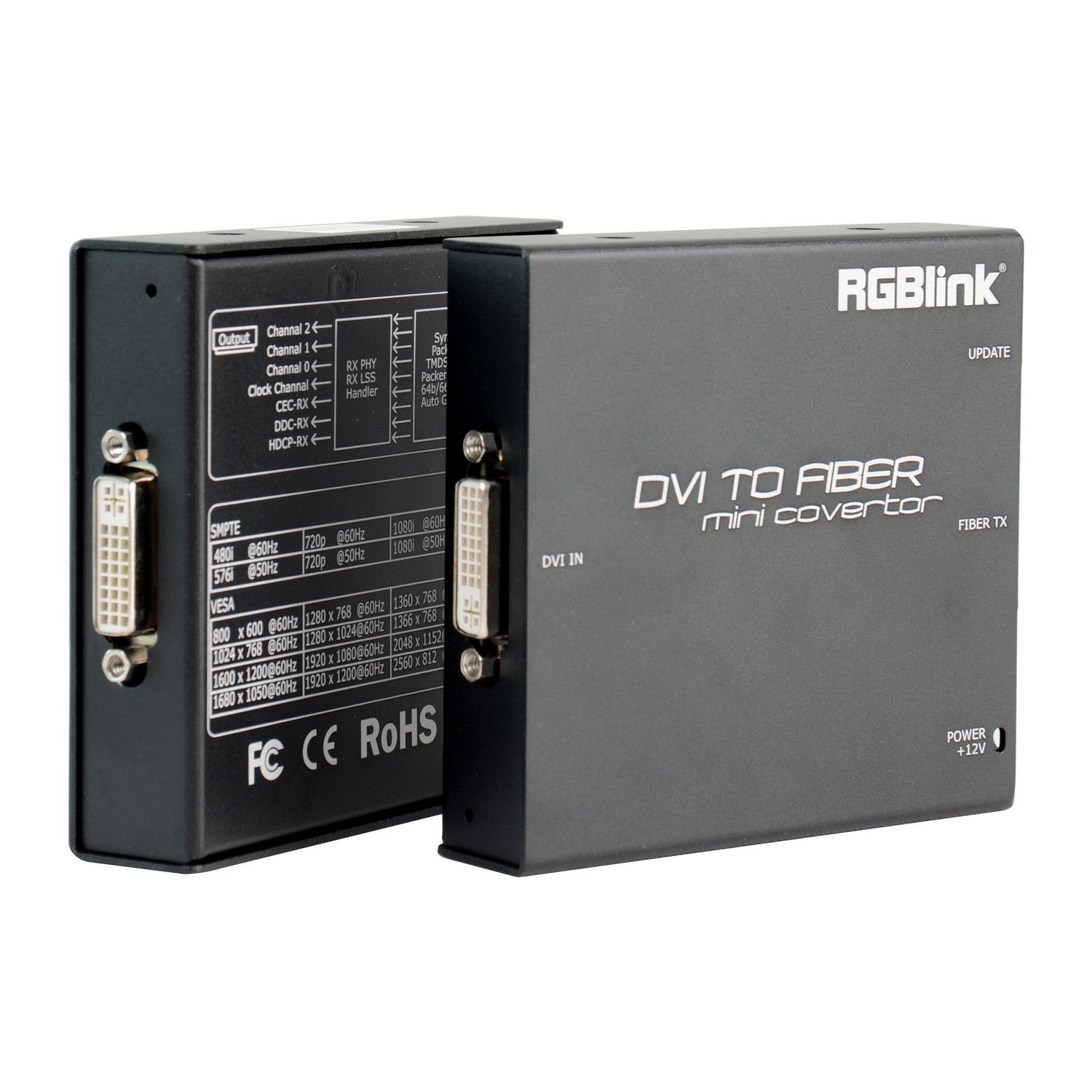

MSP 214 TX je vysílací polovina optického extenderu MSP 214: obraz z DVI zdroje převede na světlo a pošle ho optickým vláknem až 10 km daleko. Na druhém konci ho zpět na DVI převede přijímač MSP 214 RX, který se kupuje zvlášť.

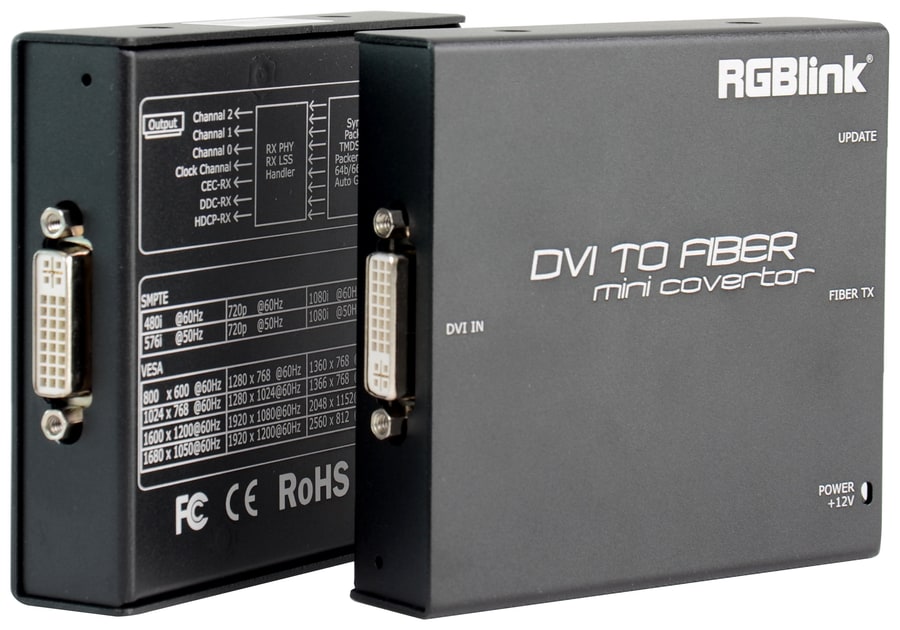

Vysílač DVI na optiku

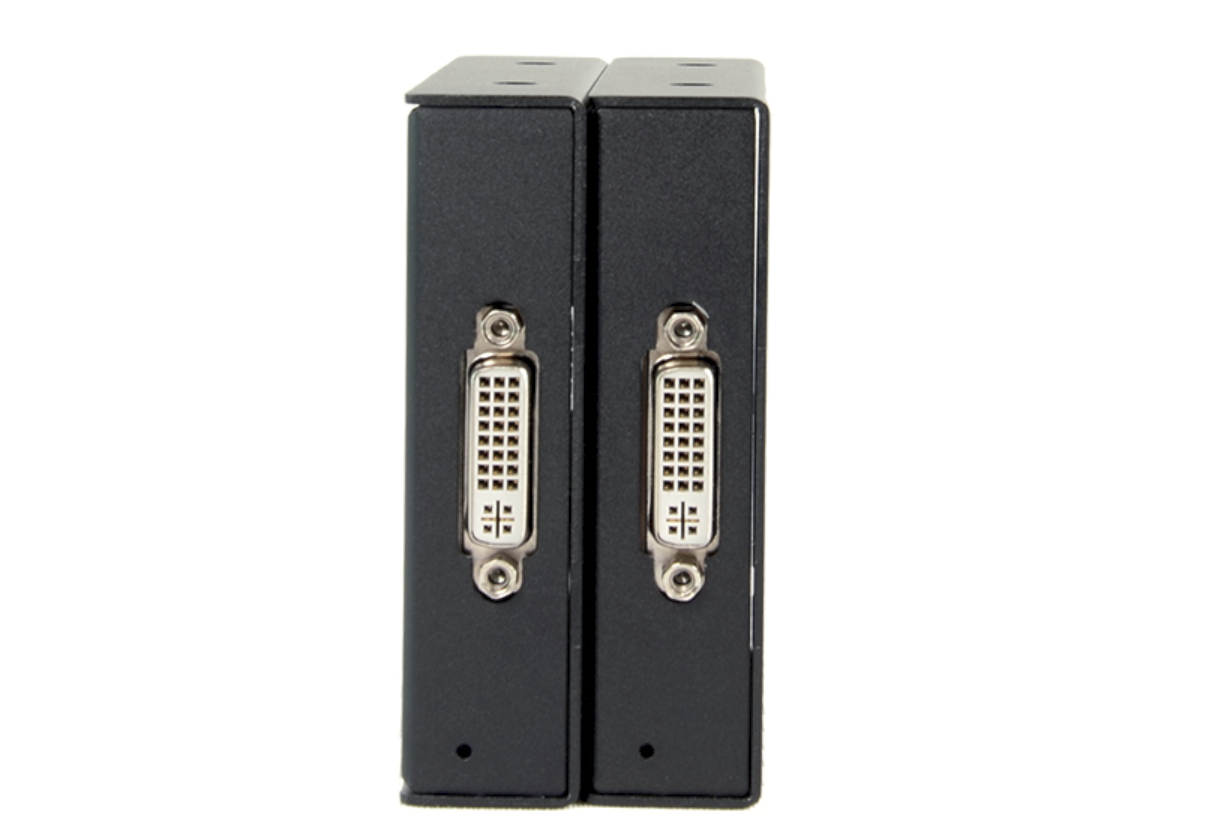

Do konektoru DVI-I se připojí počítač, přehrávač nebo jiný zdroj s DVI; HDMI zdroj s HDMI 1.3/1.4 přes redukci. Vysílač přenese rozlišení VESA až 2560 × 816 a 1920 × 1200 při 60 Hz, 3840 × 2160 při 30 Hz a formáty SMPTE až 1080p60. Kontrolka ukazuje přítomnost signálu, napájí se adaptérem 12 V.

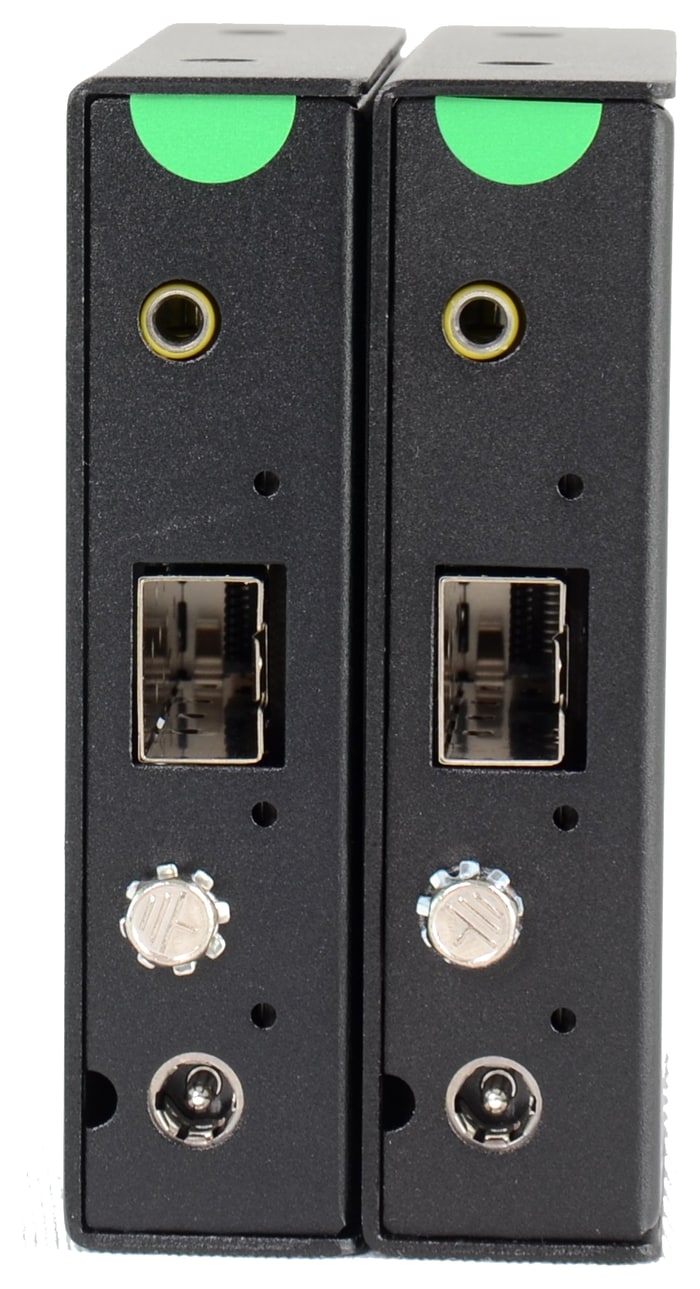

Optika až na 10 km

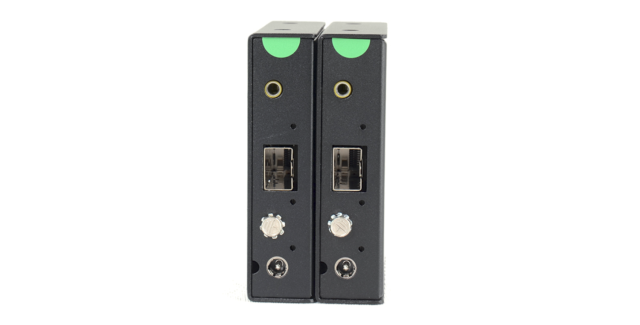

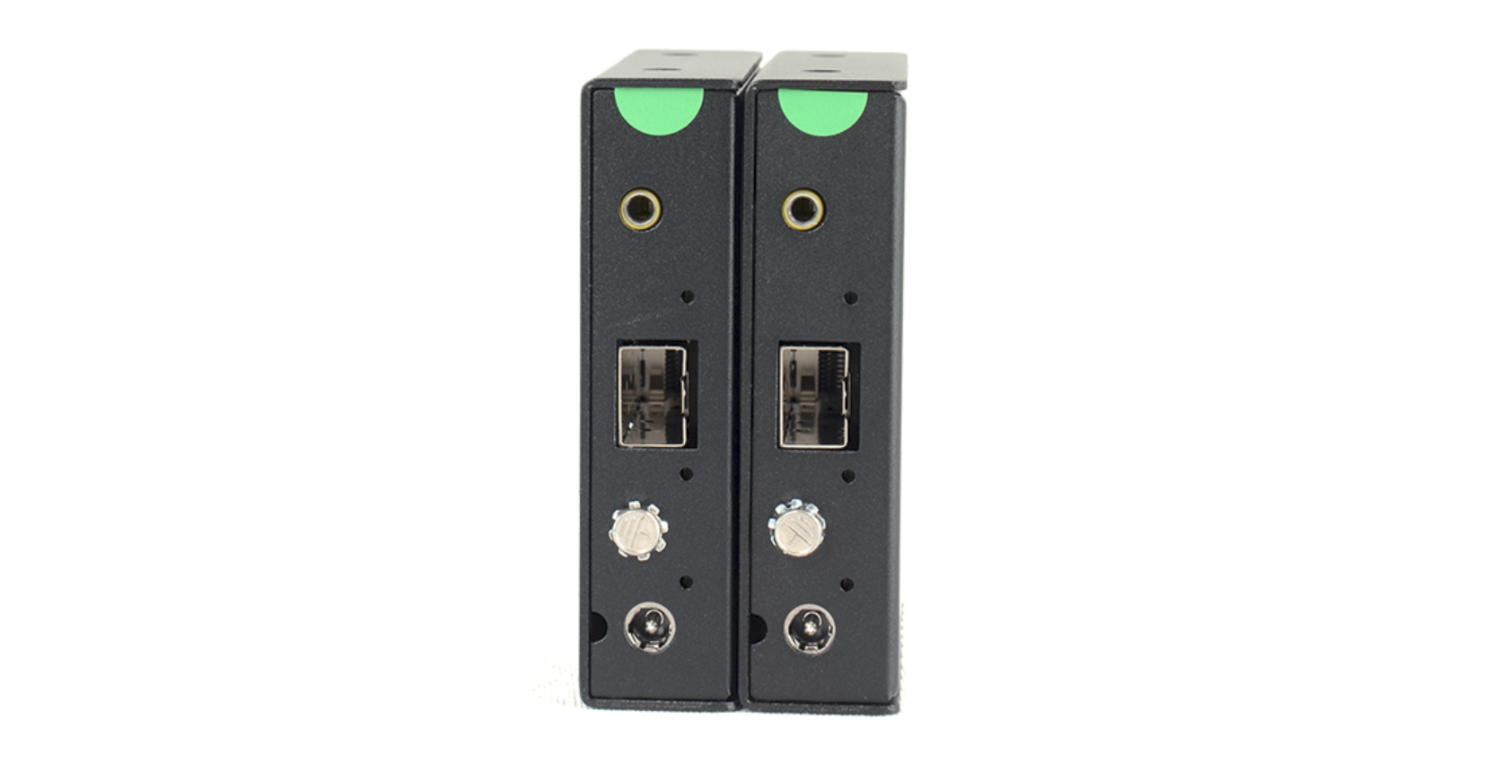

Optické rozhraní je slot SFP+ s konektorem LC pro dvojité vlákno. S jednovidovým modulem 1310 nm přenese signál rychlostí 10 Gb/s až na 10 km, s mnohovidovým modulem 1270 nm na 300 m; moduly lze vyměnit za chodu. Konektor UART slouží k aktualizaci firmwaru, zemnicí svorka chrání před statickou elektřinou.

Další informace

RGBlink MSP 214 TX je součástí robustního optického přenosového systému DVI, který je navržen pro přenos video signálů s vysokým rozlišením na velké vzdálenosti. S maximální přenosovou šířkou pásma 10 Gbps podporuje MSP 214 TX širokou škálu rozlišení SMPTE a VESA, včetně WUXGA (1920×1200@60), 2048×1152@60, ultraširoké 2560×816@60 a až 4K 3840×2160@30.

MSP 214 TX je vybaven konektory DVI-I 25+1 pin a optickým rozhraním SFP a podporuje jak jednovidová, tak mnohovidová dvoujádrová vlákna přes LC konektory. Jednovidová vlákna umožňují přenosové vzdálenosti až 10 km, zatímco mnohovidová vlákna podporují vzdálenosti až 300 m. Signály HDMI 1.3/1.4 jsou podporovány přes externí adaptér, což činí jednotku flexibilní pro různá zdrojová zařízení.

MSP 214 TX, navržený pro profesionální AV instalace, vysílací prostředí, řídicí místnosti, digitální značení a velké prostory, nabízí hot-pluggable SFP moduly, kompaktní formát a spolehlivý optický výkon. Díky přenosu přes optické vlákno s nízkými ztrátami a vysokou šířkou pásma je ideální tam, kde je měděná kabeláž nepraktická nebo nespolehlivá.

Klíčové vlastnosti:

• Optický přenos videa DVI až do vzdálenosti 10 km
• Podpora DVI 1.0 a HDMI 1.3 / 1.4 (prostřednictvím adaptéru)
• Maximální šířka pásma videa 10 Gbps
• Podporuje rozlišení až 3840×2160 @30
• Video rozhraní DVI-I 25+1 pin
• Optické rozhraní SFP s podporou hot-plug
• Kompatibilní s jednovidovým i mnohovidovým dvoujádrovým optickým vláknem
• Nízké ztráty, vysoká stabilita přenosu optického signálu
• Kompaktní a lehká konstrukce
