RGBlink mini-edge SDI

Přepínač RGBlink mini-edge SDI spojuje v jednom pultu deset vstupních konektorů – čtyři HDMI 2.0, čtyři 3G-SDI, USB kameru (UVC) a síťový zdroj NDI | HX2 – s mixem osmi zvukových kanálů, ovládáním kamer PTZ, záznamem na USB disk a streamováním přímo do sítě. Hodí se pro školy, sport, bohoslužby, firemní akce i konference.

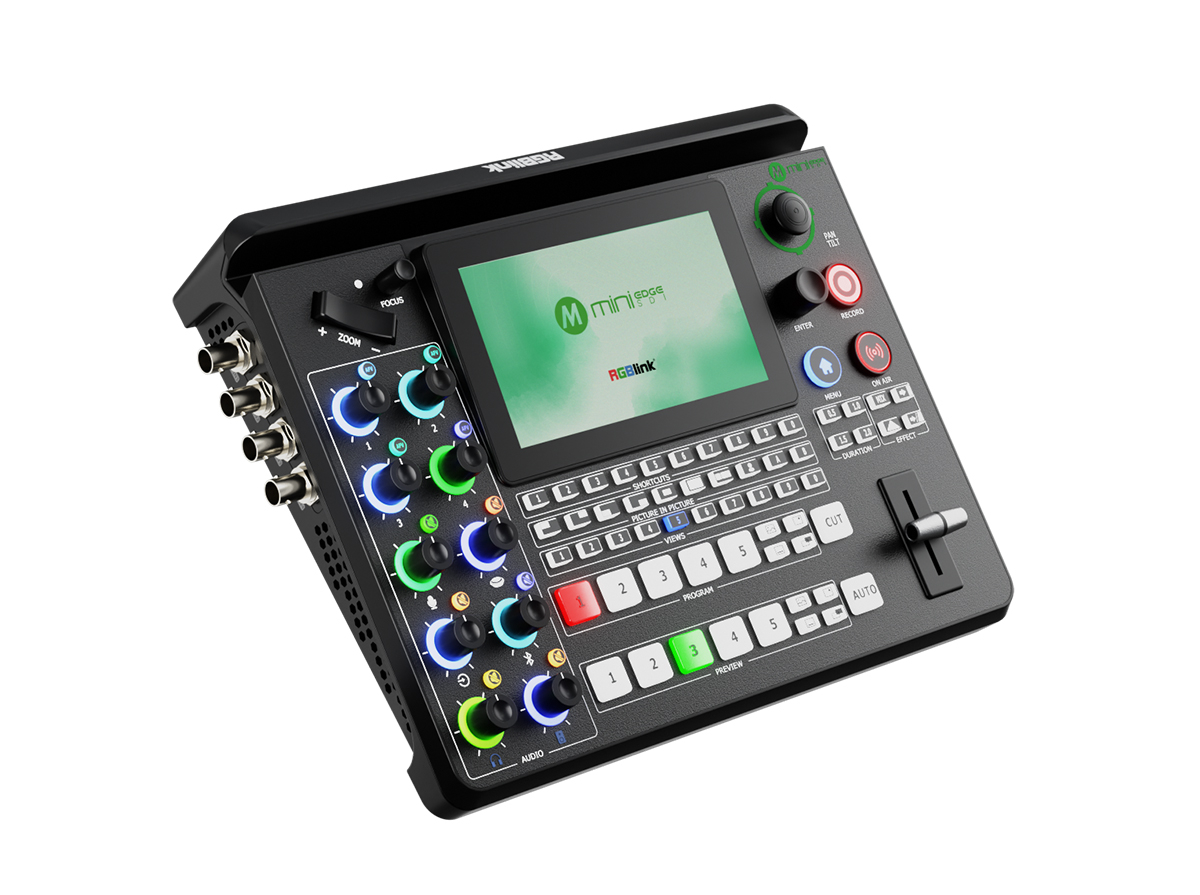

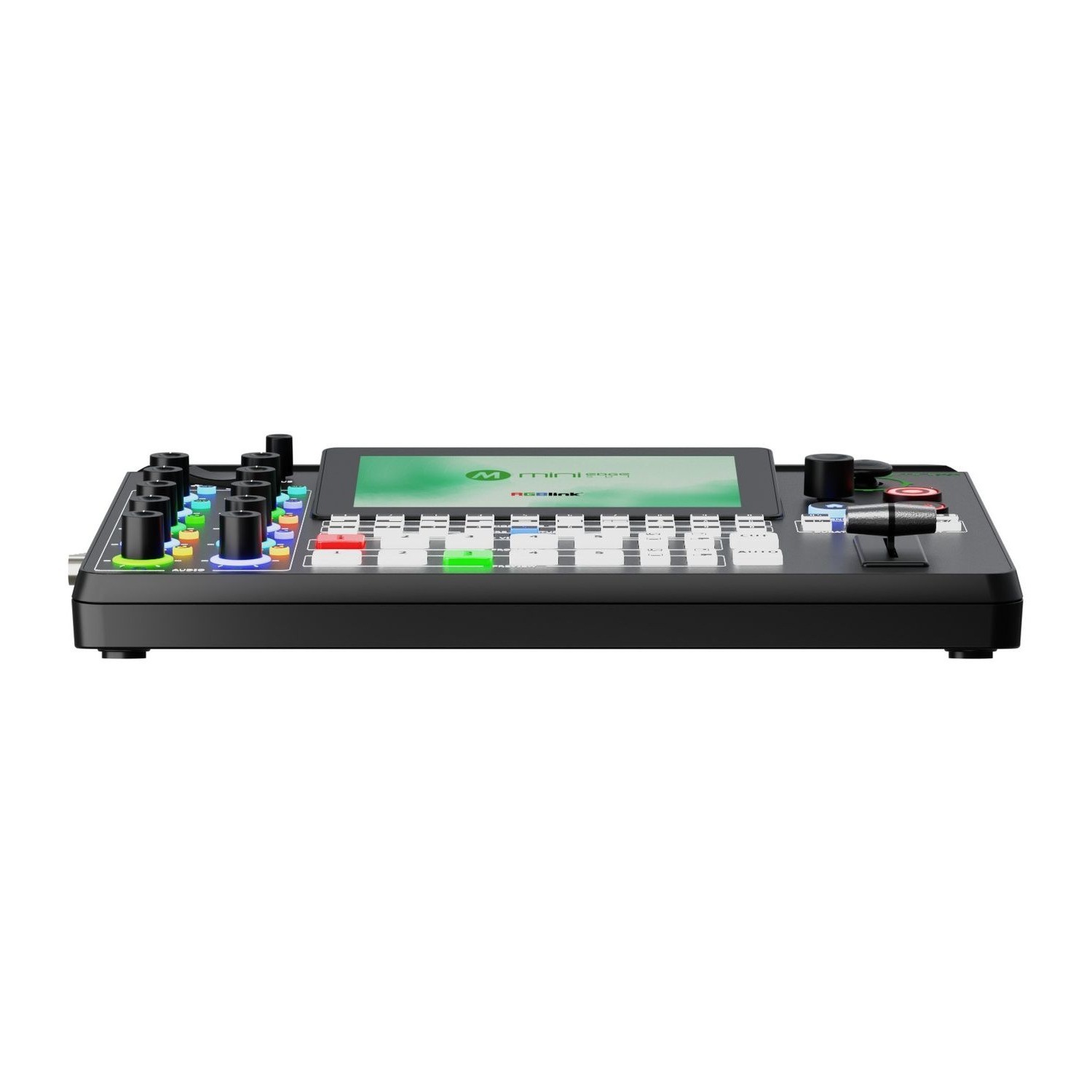

Vestavěná obrazovka 5,5 palce ukazuje multiview i menu, všechno ostatní ovládáte fyzickými tlačítky, knoflíky, T-barem a joystickem – bez počítače.

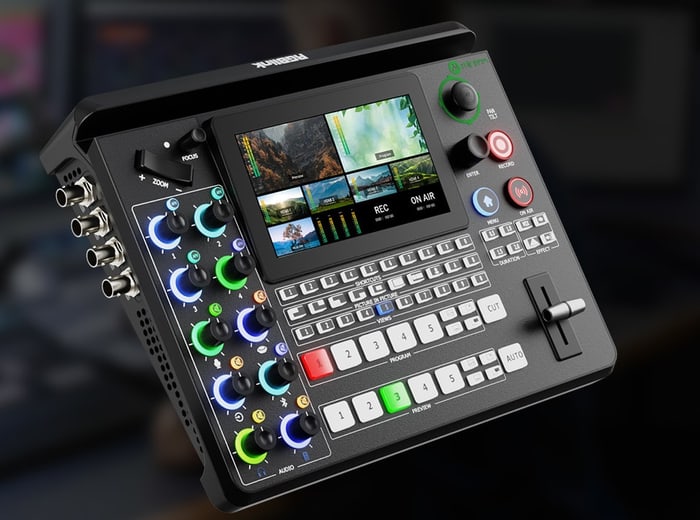

Deset vstupů v jednom pultu

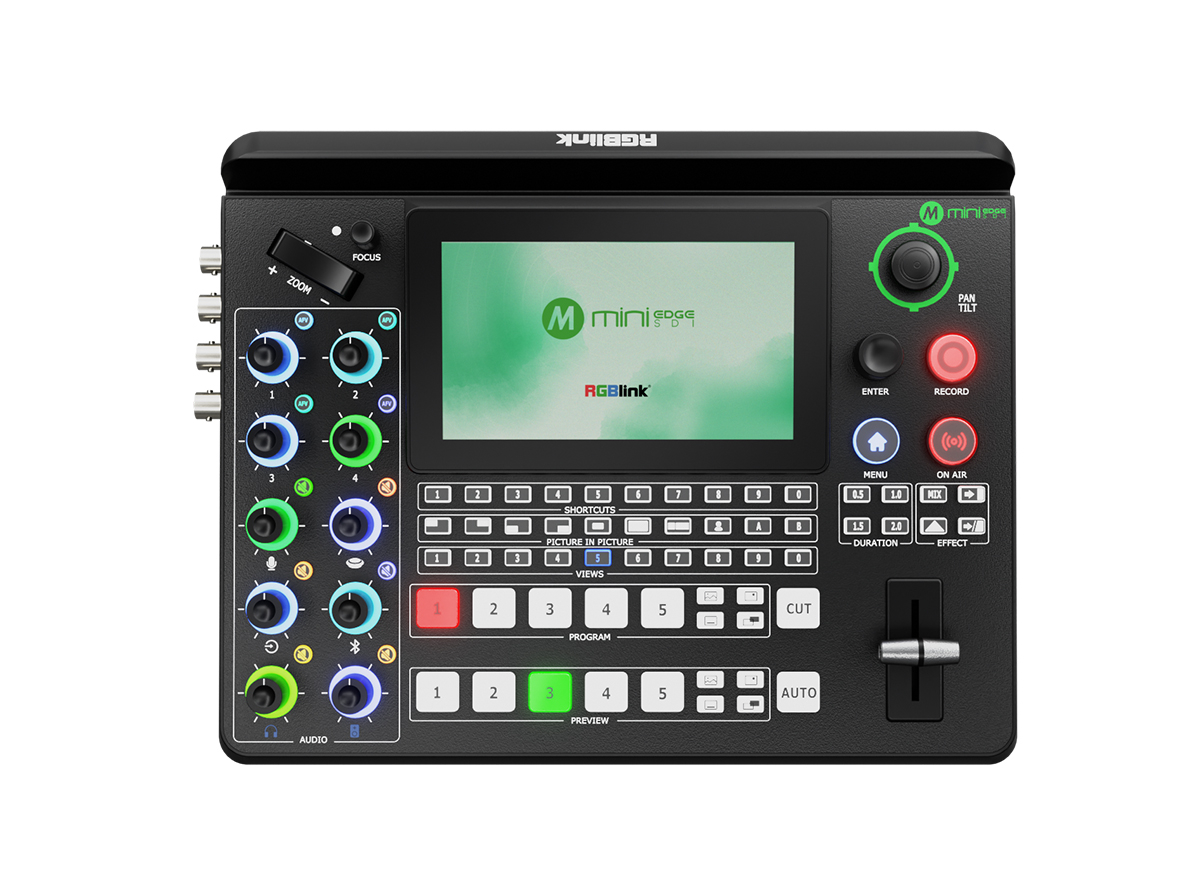

Ke čtyřem vstupům HDMI 2.0 (až 4K60) přidává mini-edge SDI čtyři vstupy 3G-SDI na BNC, vstup USB-C pro kameru UVC a obousměrné NDI | HX2 po síti. Tlačítka 1–4 v řadách PROGRAM a PREVIEW volí vstupy HDMI nebo SDI, tlačítko 5 kameru UVC, zdroj NDI nebo soubor z USB disku. Dva samostatné výstupy HDMI posílají program a multiview v rozlišení až 1080p60. Přístroj měří 291 × 222,6 × 71,3 mm a napájí se přes USB-C PD.

Vysílací vstupy 3G-SDI

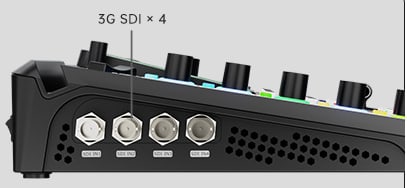

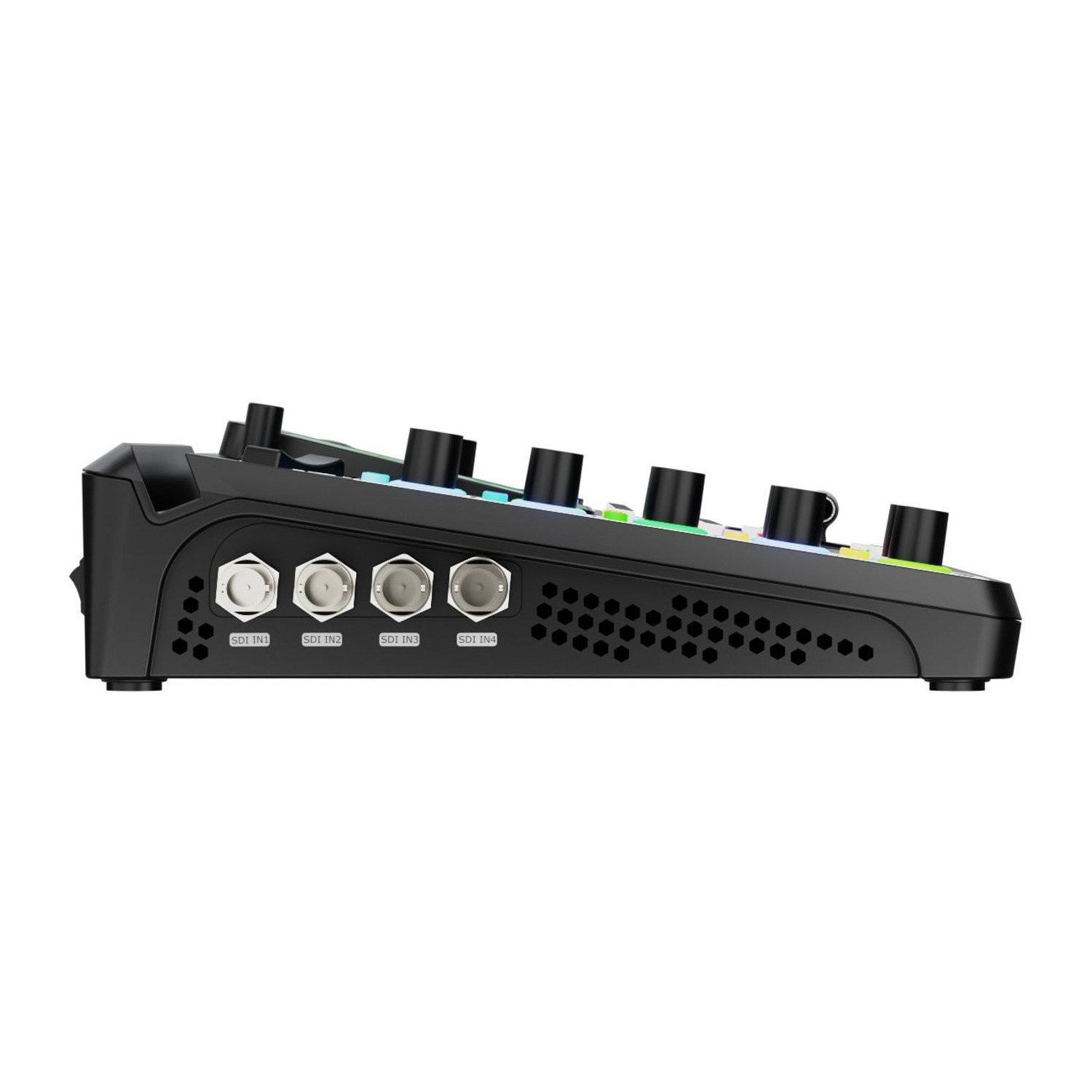

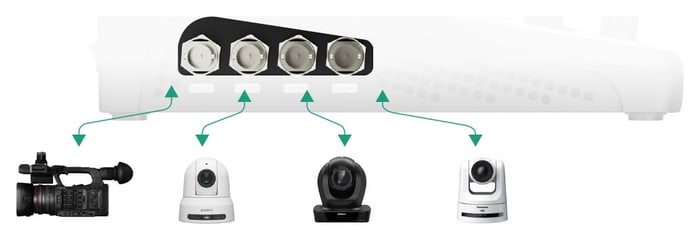

Čtyři vstupy 3G-SDI na boku přijímají signál 3G/HD/SD-SDI až 1080p60 z kamer, kamer PTZ i dalších zdrojů. SDI vede obraz po delších kabelech než HDMI – 3G-SDI přenese signál až na 100 m (laboratorní měření RGBlink). Vstupy HDMI 2.0 na zadním panelu berou až 4096 × 2160 při 60 Hz; vstup HDMI 1 podporuje HDCP 2.2, ostatní vstupy HDCP 1.x.

Konektory

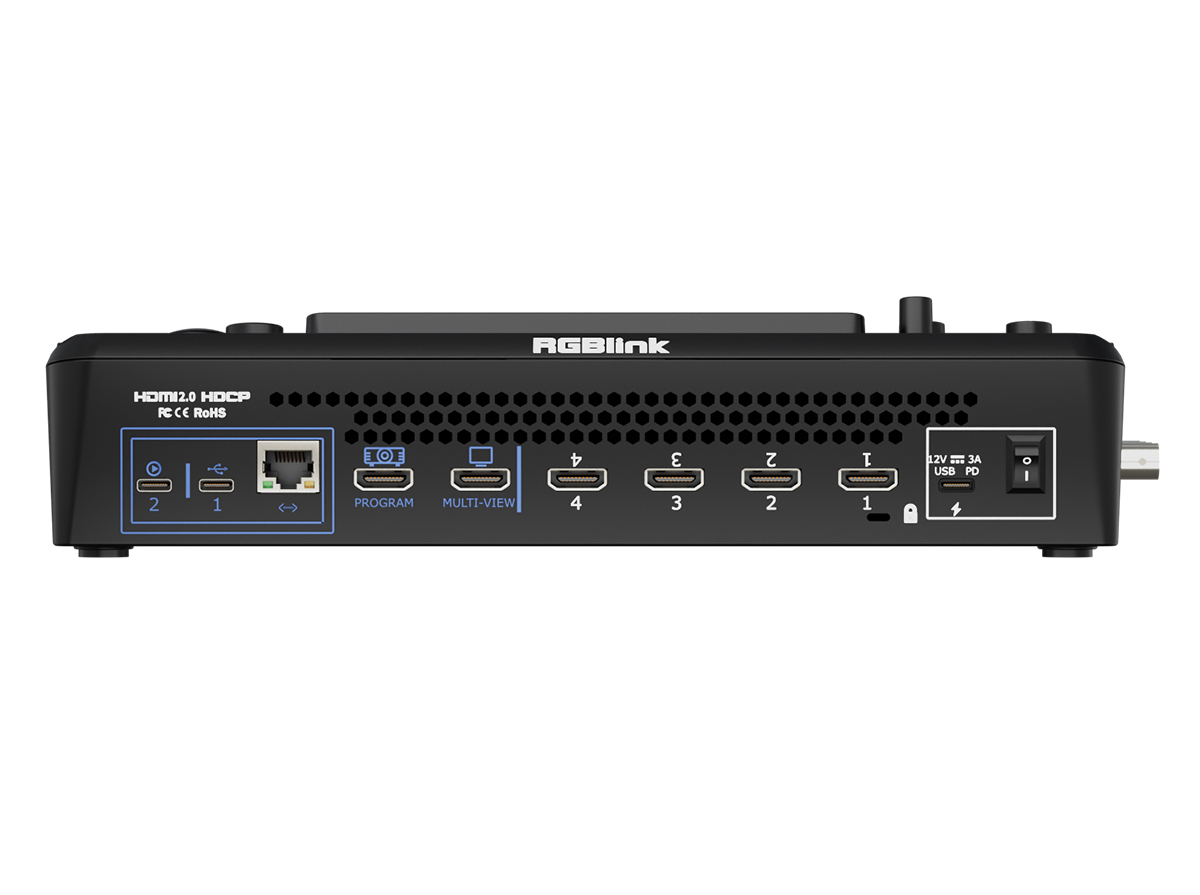

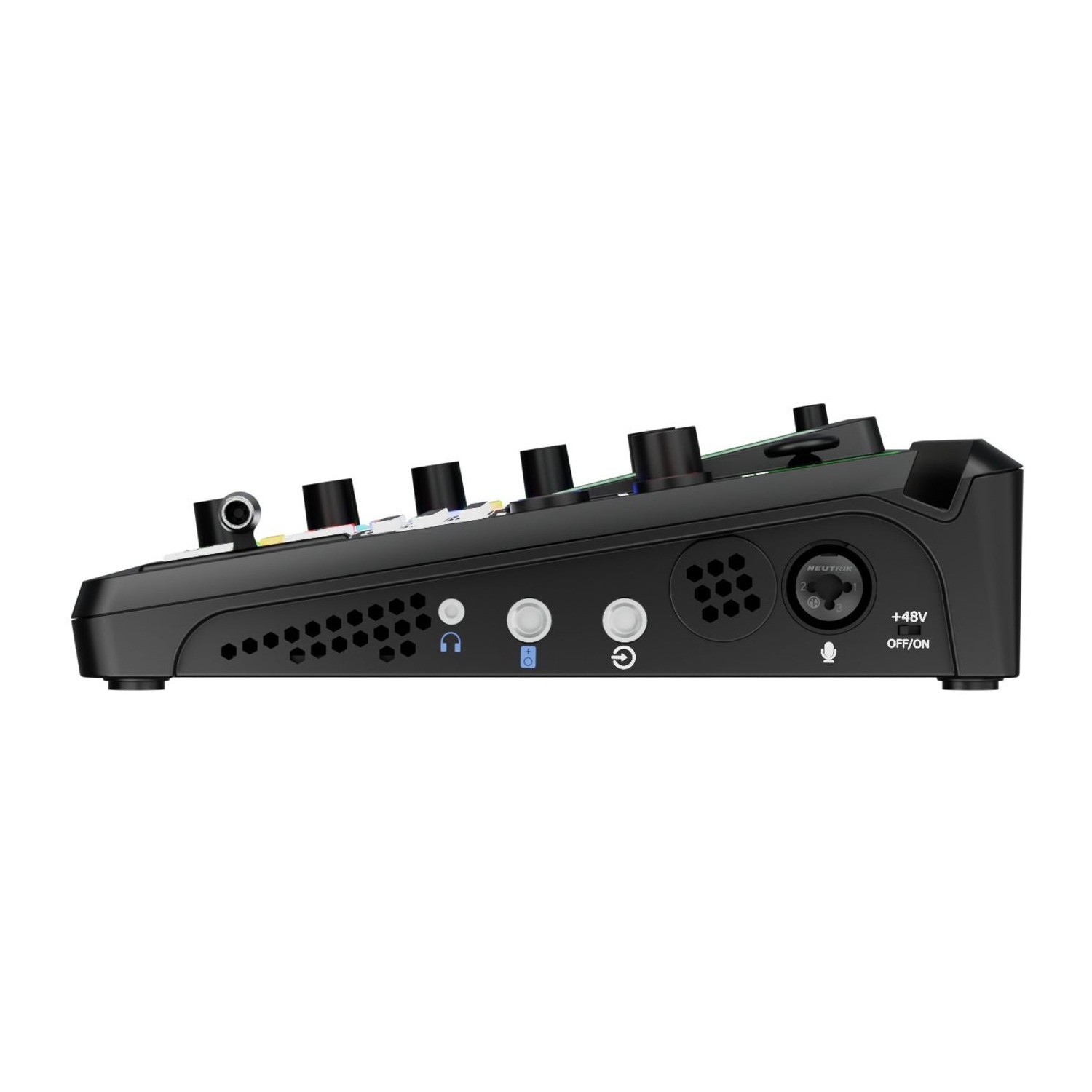

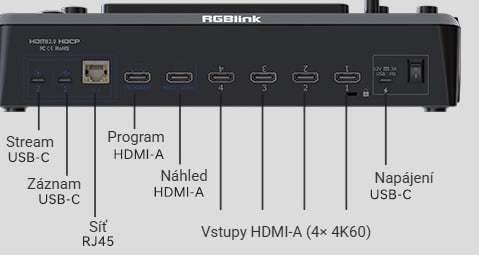

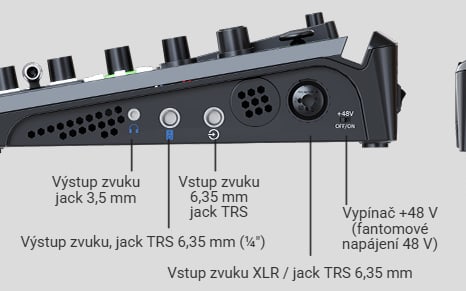

Bok s konektory zvuku nese kombinovaný vstup XLR / jack 6,35 mm pro mikrofon s vypínačem fantomového napájení 48 V, linkový vstup TRS 6,35 mm, symetrický výstup TRS 6,35 mm a sluchátkový jack 3,5 mm. Na zadním panelu jsou dva porty USB-C (stream a záznam), síť RJ45, výstupy programu a náhledu (multiview), čtyři vstupy HDMI a napájení USB-C, na protějším boku čtyři vstupy 3G-SDI.

Všechno pod prsty

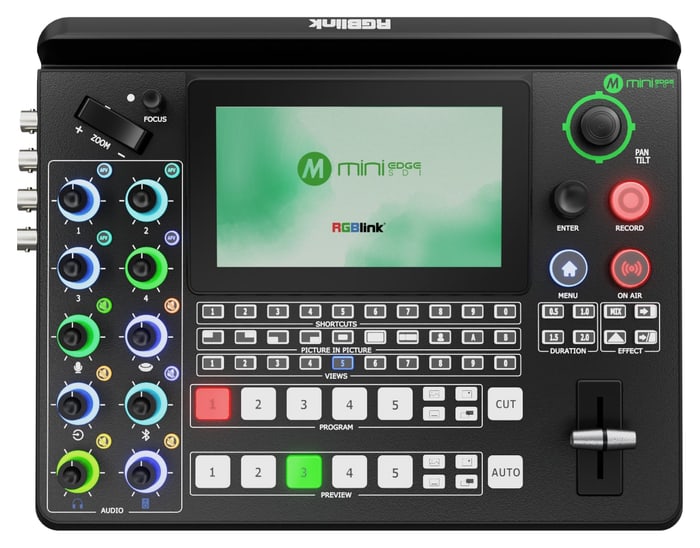

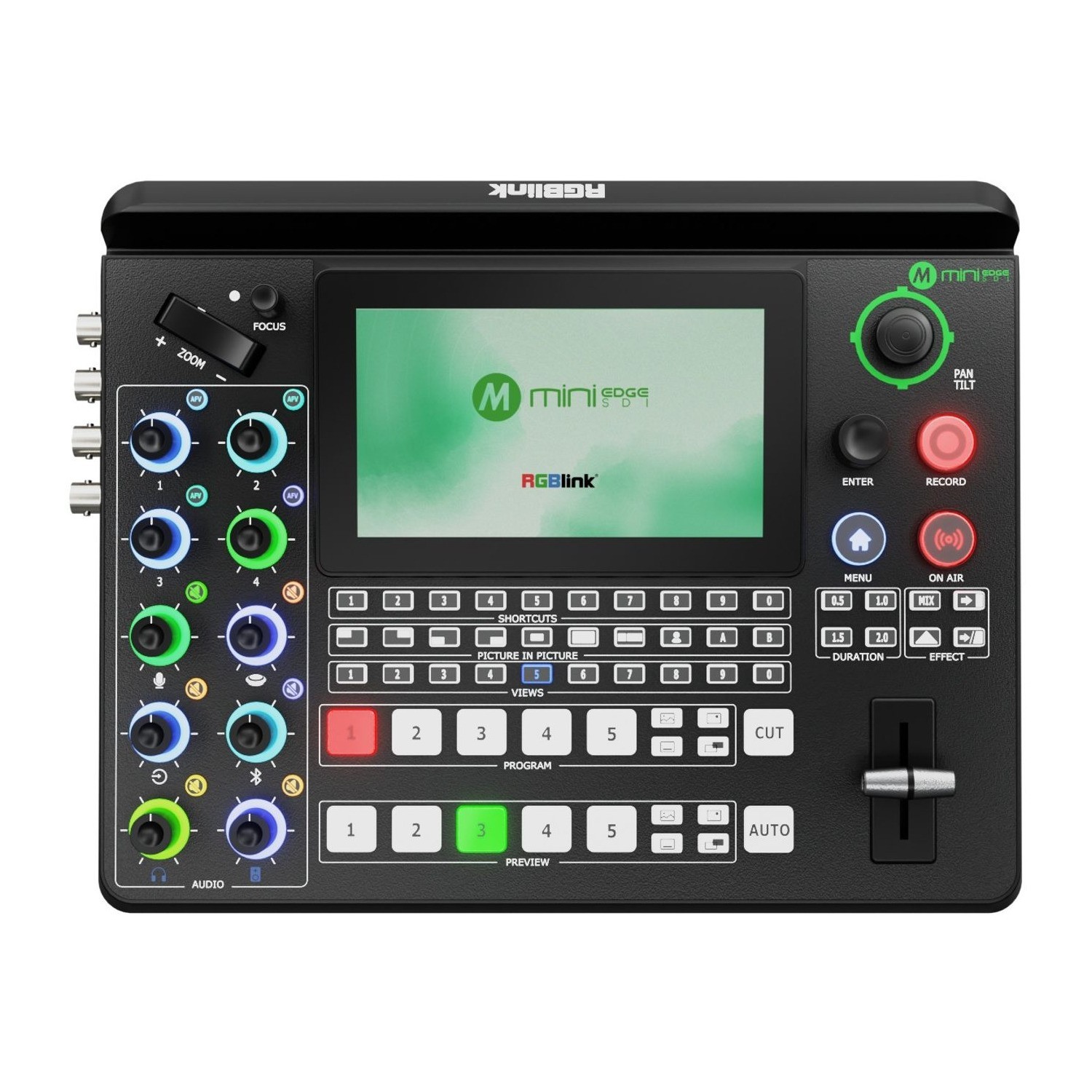

Obrazovka 5,5 palce ukazuje vstupy, program, stav záznamu i streamu a menu. Pod ní jsou řady PROGRAM a PREVIEW, deset zkratek (SHORTCUTS), rozvržení obrazu v obraze (PICTURE IN PICTURE) a uložené scény (VIEWS). Přechod spustíte tlačítkem CUT, AUTO nebo T-barem, délku (0,5–2 s) a efekt volíte tlačítky DURATION a EFFECT. Tlačítka RECORD a ON AIR spouštějí záznam a stream.

Mix osmi zvukových kanálů

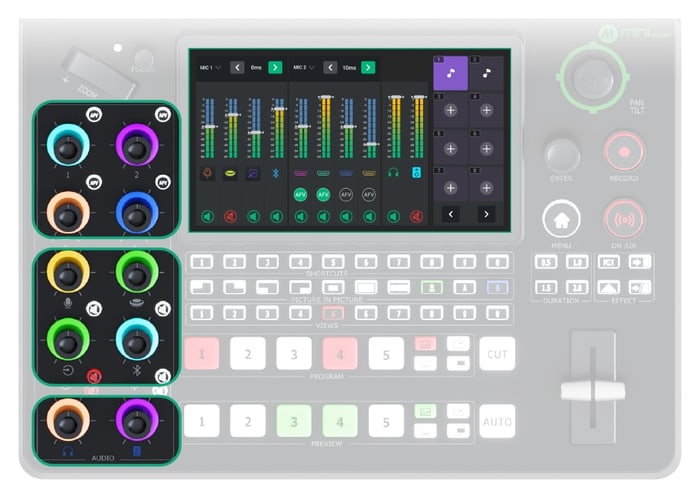

Do mixu jdou čtyři vložené zvuky ze vstupů HDMI/SDI a čtyři externí zdroje – mikrofon, linkový vstup, zvuk přes USB a Bluetooth. Knoflíky s barevnými prstenci řídí hlasitost jednotlivých zdrojů, sluchátek i programu, tlačítka AFV a MUTE přepínání zvuku s obrazem a ztlumení. Mikrofon i vstup kamery lze zpozdit, aby zvuk seděl s obrazem, a na zvukových vstupech funguje potlačení šumu.

Vrstvy a obraz v obraze

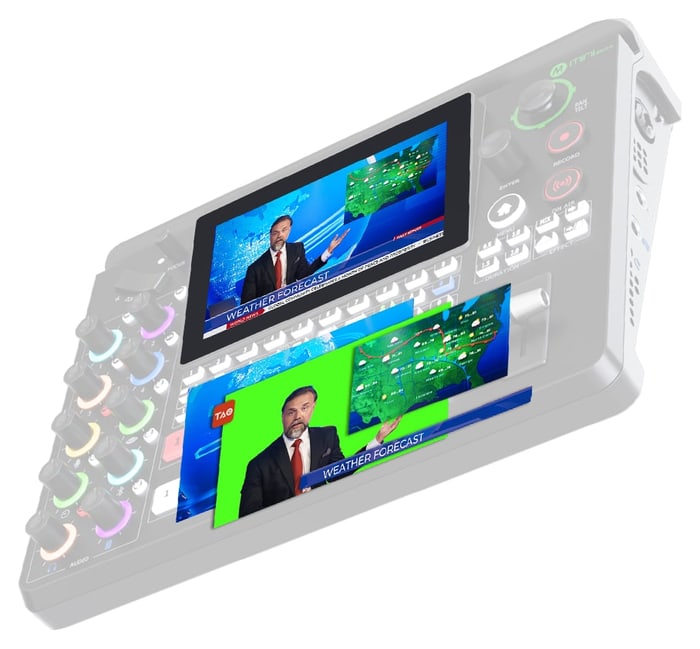

Scénu skládáte z obrázku na pozadí, dvou video vrstev A a B a dvou grafických vrstev z knihovny médií – loga nebo titulků. Video vrstvy lze zmenšit, posunout a oříznout joystickem a páčkou na panelu, takže obraz v obraze nebo dva zdroje vedle sebe připravíte bez počítače. Obrázky, videa i zvuky nahrajete do přepínače z USB disku.

Chroma key jedním stiskem

Moderátora před zeleným nebo modrým pozadím vyklíčujete přímo na přepínači tlačítkem Chroma Key: krátký stisk klíčování zapne, dlouhý otevře nastavení. Webová aplikace nabízí šest barev klíčování – zelenou, modrou, oranžovou, žlutou, azurovou a fialovou. Nastavení klíčování se ukládá do scén spolu se zbytkem rozvržení.

Scény a přechody

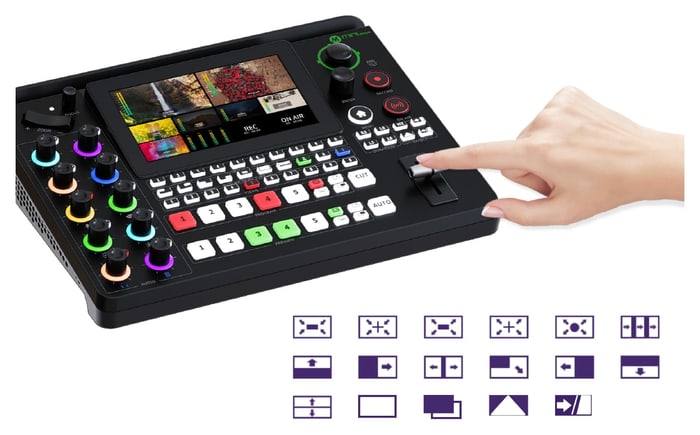

Do 16 scén (VIEWS) se ukládá téměř celé nastavení: rozvržení obrazu v obraze, klíčování, ořezy, výběr zdrojů i předvolby kamer PTZ. Scénu vyvoláte do náhledu jedním tlačítkem a do programu ji pošlete přechodem – výchozím prolnutím (MIX) nebo některým z efektů DVE s délkou 0,5 až 2 s.

Ovládání kamer PTZ

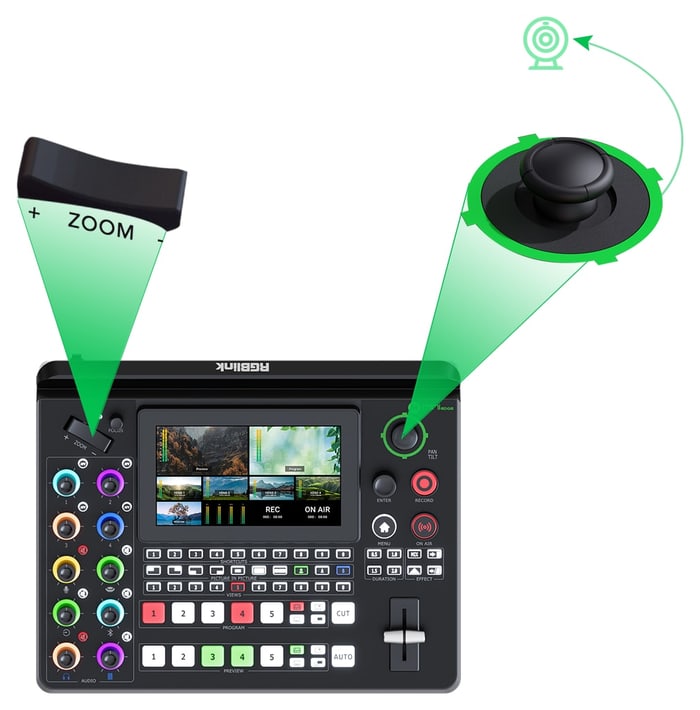

Až čtyři kamery PTZ ovládáte přímo z přepínače protokolem VISCA nebo NDI: joystick natáčí a naklání, páčka ZOOM přibližuje a knoflík FOCUS zaostřuje, jeho stisk zapne automatické ostření. Stisk joysticku otevře obrazovku ovládání PTZ. Když je vybraná video vrstva, stejné ovladače mění její velikost a polohu.

Stream, záznam a webkamera

Přes ethernet streamuje mini-edge SDI protokolem RTMP(S) až na čtyři platformy naráz (pro čtyři platformy potřebuje upload aspoň 100 Mb/s), přes RGBlink TAO Cloud až na 32 platforem. Po připojení k počítači kabelem USB-C se hlásí jako webkamera UVC pro OBS, Zoom nebo Teams. Záznam jde do MP4 na USB flash disk nebo SSD až 2 TB, i během streamu. Přepínač ovládáte i z webové aplikace v počítači, tabletu nebo telefonu.

Další informace

Přepínač mini-edge SDI je vybaven čtyřmi vstupy 4K HDMI 2.0 a čtyřmi vstupy 3G SDI, jedním UVC a jedním obousměrným vstupem a výstupem NDI, které podporují digitální vložené audio a video signály z PC, kamery a dalších zařízení. K tomu analogový zvuk přes mikrofonní vstup s fantomovým napájením 48 V a linkový vstup a zvuk přes Bluetooth.

K dispozici jsou dva samostatné výstupy HDMI pro multiview s náhledem, program nebo testovací obrazec. Jeden výstup USB 3.0 podporuje snímací formáty YUY2 a MJPEG, které lze rozpoznat jako webovou kameru pro streamování na Facebook, YouTube, ZOOM atd. Port UVC je obousměrný a slouží i pro záznam na USB disk, bezdrátový reproduktor nebo bezdrátový mikrofon, například RGBlink AI mini. Ethernetový port s povolením licence NDI je také obousměrný, kodér a dekodér NDI mohou pracovat současně. Přepínač mini-edge SDI má vestavěný 5,5palcový TFT panel pro ovládání menu a zobrazení multiview.

Ve srovnání s mini-edge má mini-edge SDI další 4 3G SDI vstupy a obousměrný vstup a výstup NDI připravený k aktivaci licence, také redukci šumu pro audio vstupy. Jinak je stejný jako mini-edge, jehož funkce zahrnují dynamické řízení výstupu, multiview, obraz v obraze, chroma key, přechody, ovládání kamer PTZ přímo z přepínače a mnoho dalšího.

Přepínač mini-edge SDI lze ovládat z webové aplikace, je také integrován s TAO Cloud pro vzdálené ovládání a restreamování na nejméně 4 obsahové platformy současně.

Hlavní vlastnosti:

• Vestavěný 5,5palcový monitor
• 10 vstupních konektorů (4× HDMI 2.0, 4× 3G-SDI, 2K UVC a 2K NDI)
• 6 volitelných video kanálů
• Maximálně 8 kanálů pro mixování zvuku
• 2 nezávislé kanály HDMI HD
• Streamování 2K a živé vysílání přes IP a UVC
• Streamování podporuje NDI | HX2
• Streamování a správa přes RGBlink TAO Cloud
• Manuální ovládání kamer PTZ v reálném čase, například přiblížení/oddálení, otáčení a zaostřování, prostřednictvím VISCA nebo NDI
• Ovládání a integrace třetích stran prostřednictvím bezplatného centrálního řídicího protokolu RGBlink
