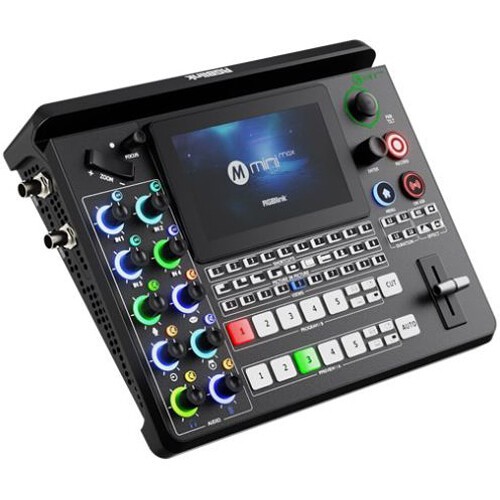

RGBlink mini-max

RGBlink mini-max je kompaktní 4K all-in-one video přepínač a řešení pro streamování určené pro profesionální živou produkci, které nabízí HDMI, 12G-SDI, USB-C/UVC a NDI video vstupy, integrované ovládání PTZ kamery, pokročilé míchání zvuku a vysoce kvalitní streamování a nahrávání v přenosném hardwarovém zařízení.

Přepínač mini-max je stavěný pro konference, přednášky, firemní akce, sportovní přenosy i vysílání ze studia – všude, kde jeden operátor obsluhuje kamery, zvuk, grafiku, záznam i stream najednou. Všechno to soustřeďuje do jednoho pultu s dotykovou obrazovkou a fyzickými ovládacími prvky.

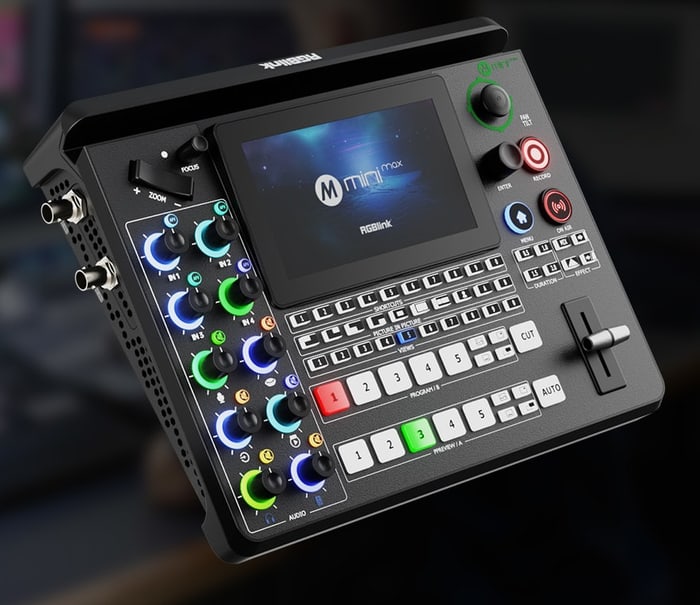

Celá 4K režie v jednom přístroji

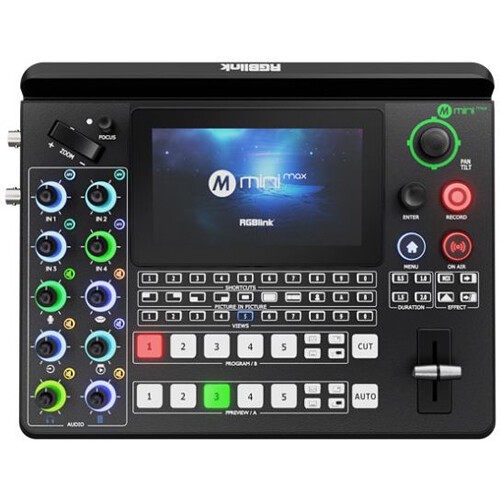

Přepínač mini-max navazuje na řadu mini-edge a přidává plný provoz ve 4K: ke vstupům HDMI 2.0 přibyly dva vysílací vstupy 12G-SDI a program jde ven ve 4K60 – na monitor, do záznamu i do streamu. Pětapůlpalcová dotyková obrazovka ukazuje multiview i menu, fyzická tlačítka, T-bar a joystick zůstávají po ruce. Celý přístroj měří 291 × 223 × 70 mm a váží 1,48 kg.

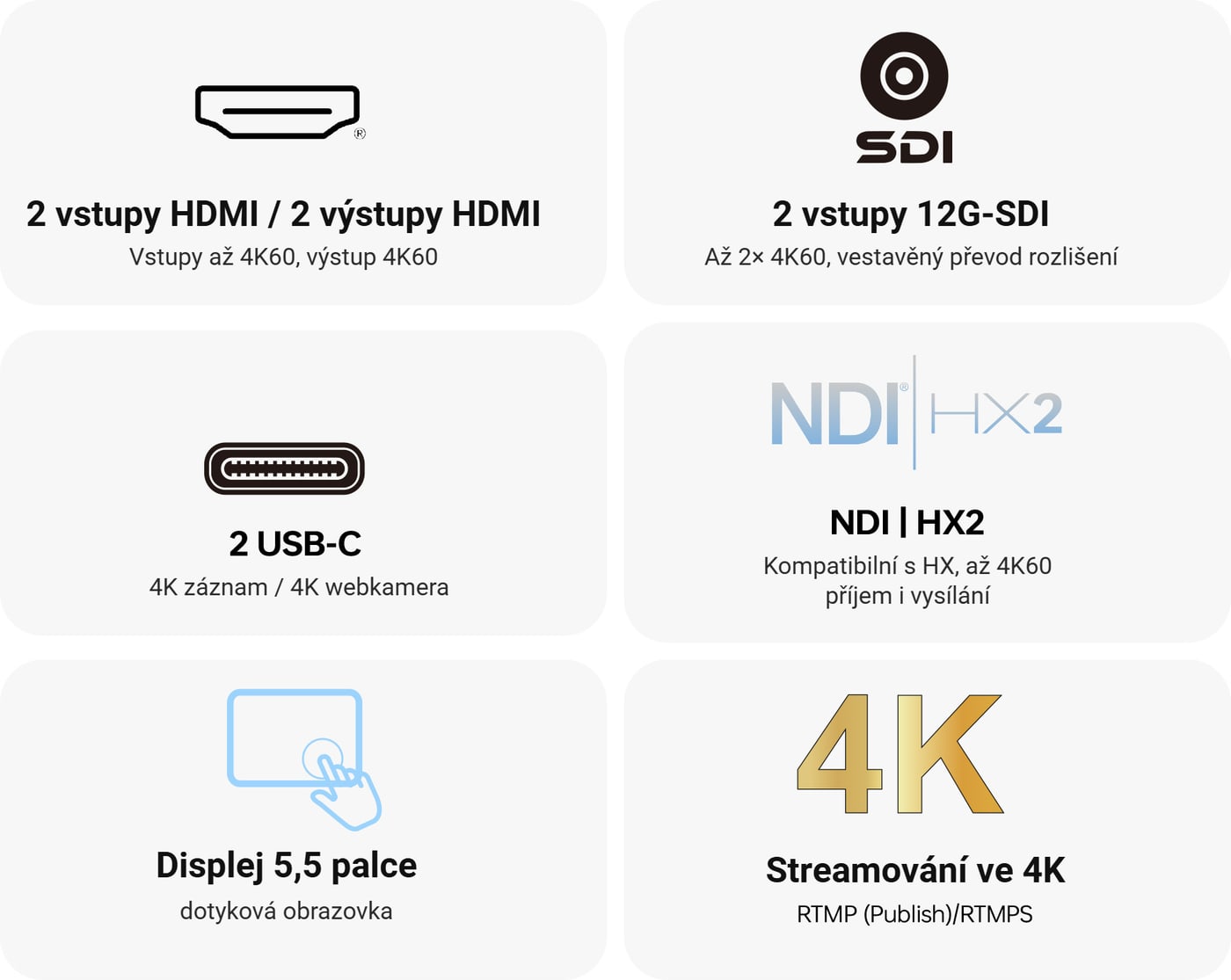

Na první pohled

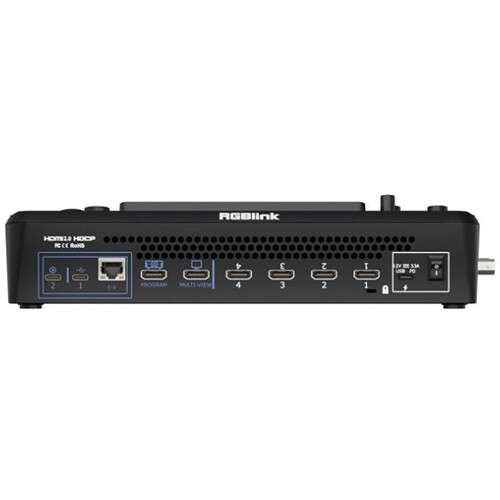

Šest vstupních kanálů, dva výstupy HDMI, dva porty USB-C a síť s NDI | HX2. Každý ze dvou kanálů HDMI volí mezi dvěma konektory, takže k přepínači trvale připojíte čtyři zdroje HDMI a nemusíte přepojovat kabely.

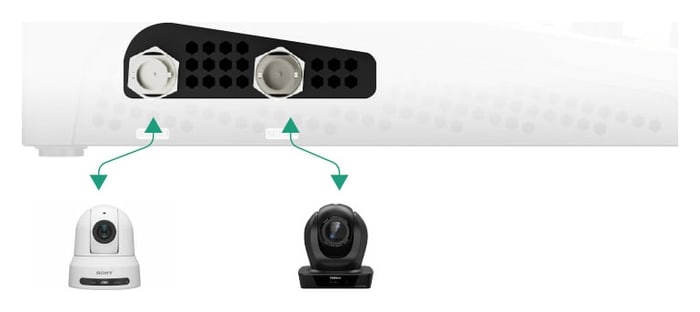

Šest vstupů včetně 12G-SDI

Kanály 1 a 2 volí vždy jeden ze dvou konektorů HDMI 2.0 (HDMI 1/2 a HDMI 3/4), kanály 3 a 4 jsou vstupy 12G-SDI na BNC pro profesionální kamery a delší kabely – 12G-SDI přenese signál až na 60 m. Kanály 5 a 6 přijímají USB kameru (UVC), zdroj NDI | HX2 ze sítě nebo přehrávač médií; když je zapnutá UVC, druhý z nich zůstává pro NDI. Vstupy HDMI i SDI berou až 2160p60.

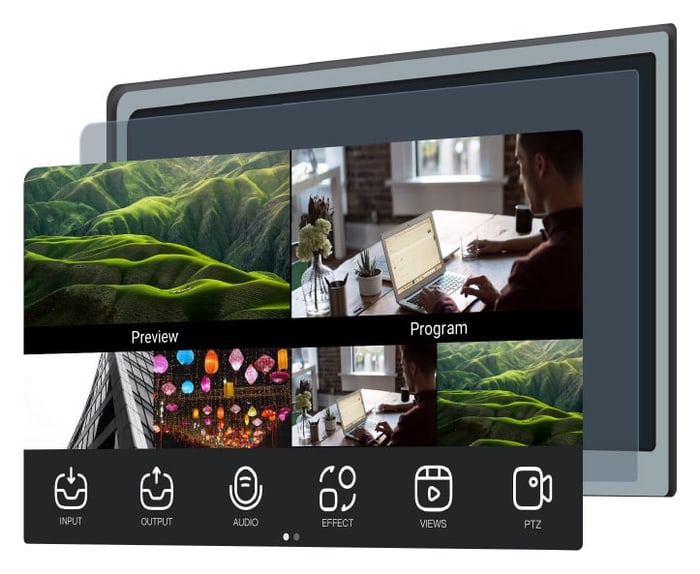

Náhled, program a multiview

Výstup HDMI 1 posílá na monitor multiview v 1080p60 – náhled, program a vstupy s ukazateli zvuku – a dá se přepnout i na pomocný výstup AUX. Výstup HDMI 2 nese program až ve 4K60; stejný obraz jde do webkamery USB, streamu RTMP i výstupu NDI. Zdroje pro náhled a program vybíráte tlačítky nebo přímo na dotykové obrazovce.

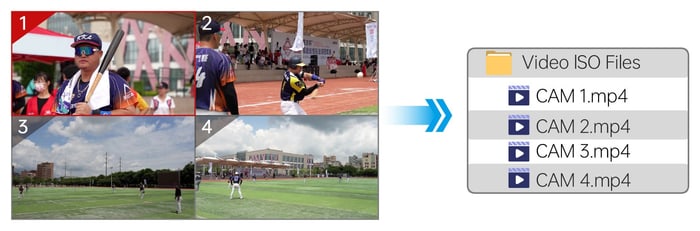

Záznam na USB disk, i více kanálů naráz

Na USB flash disk (do 128 GB) nebo SSD (do 2 TB) naformátovaný jako exFAT se nahrává program až ve 4K60 s datovým tokem do 32 Mb/s. Když záznam programu snížíte na 1080p60, přidáte k němu tři vstupy jako samostatné soubory pro pozdější střih. Celkem zvládne 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60, nebo 4× 2K60. Nahrávat můžete i během streamu.

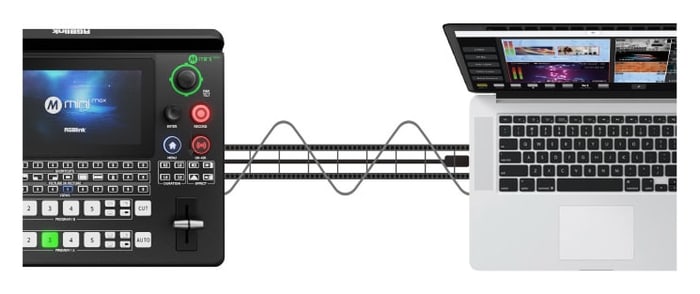

Streamování bez počítače i jako webkamera

Přes ethernet streamuje mini-max přímo až na čtyři platformy RTMP(S) současně, s integrovaným TAO Cloud až na 32 platforem naráz. Po připojení kabelem USB-C se v počítači hlásí jako webkamera UVC ve 4K, takže program použijete v OBS, Zoomu nebo Teams. Pro stream na čtyři platformy najednou počítejte s uploadem aspoň 100 Mb/s.

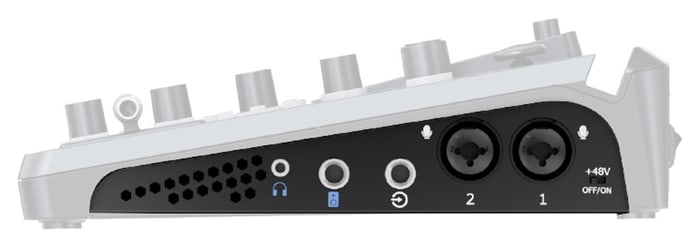

Zvuk jako na mixážním pultu

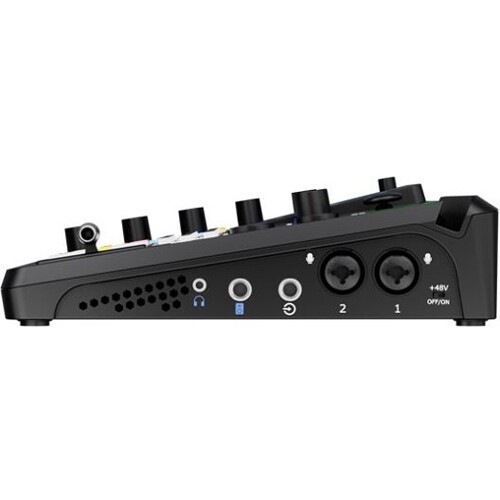

Dva kombinované vstupy XLR/jack 6,35 mm pro mikrofony (MIC 1 s fantomovým napájením 48 V), linkový vstup 6,35 mm, Bluetooth a vložený zvuk ze čtyř vstupů HDMI/SDI – celkem osm kanálů v mixu. Zvuk může sledovat obraz (AFV), mikrofony i kamery lze zpozdit do synchronu s obrazem a hlasitost, ztlumení i odposlech řídíte knoflíky na panelu. Výstupy: linka 6,35 mm a jack 3,5 mm.

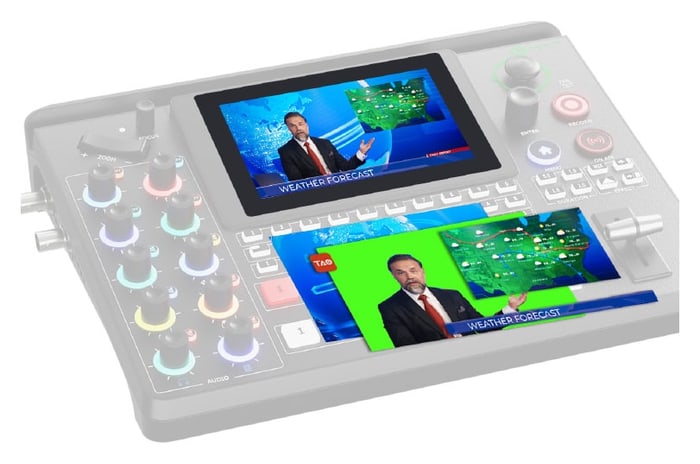

Vrstvy, obraz v obraze a grafika

Scénu poskládáte ze dvou plnohodnotných video vrstev nad obrázkem na pozadí a přidáte dvě grafické vrstvy z knihovny médií – titulky ve spodní třetině nebo logo. Obě video vrstvy lze zmenšit, posunout a oříznout, takže obraz v obraze, dva zdroje vedle sebe nebo moderátora před grafikou nastavíte bez počítače. Jedním dotykem přepnete výstup i na svislý formát 9:16.

Chroma key a luma key

Moderátora před zeleným nebo modrým pozadím vyklíčujete přímo v přepínači, bez aplikace: barvu vyberete z nabídky a toleranci doladíte na dotykové obrazovce. Ve webové aplikaci lze klíčovat libovolnou barvu. K dispozici je i luma key a nastavení klíčování se ukládá do přednastavených scén.

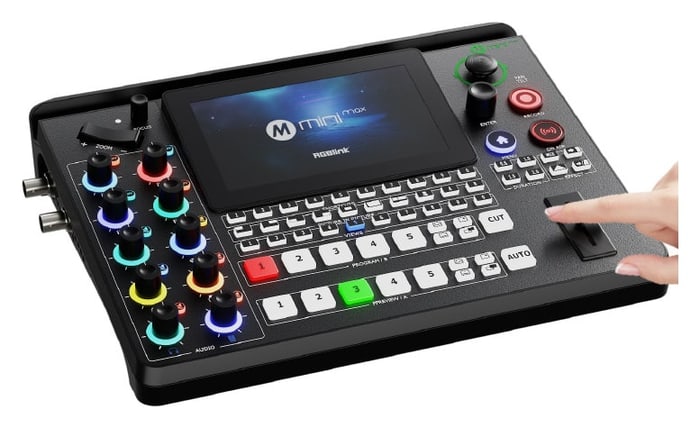

Přechody a uložené scény

Mezi náhledem a programem přepínáte střihem (CUT), automatickým přechodem (AUTO) nebo T-barem; kromě prolínačky nabízí mini-max řadu efektů DVE s nastavitelnou délkou. Až 10 přednastavených scén uchová celé nastavení – rozvržení vrstev, zdroje, klíčování, grafiku, zvuk i polohu a zaostření kamer PTZ – a vyvoláte je jedním tlačítkem v řadě VIEWS.

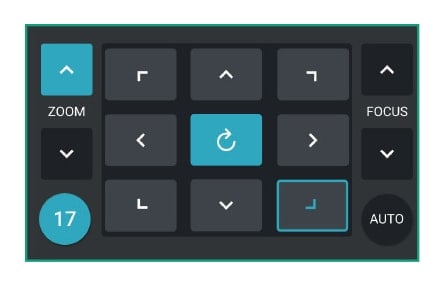

Ovládání kamer PTZ z přepínače

Kamery PTZ ve stejné síti ovládáte přímo z mini-max přes protokol IP VISCA: joystickem je natáčíte a nakláníte, páčkami na panelu řídíte zoom a zaostření. Polohy kamer se ukládají do přednastavených scén, takže přechod na další záběr je otázkou jednoho stisku. Když ovládáte vrstvu obrazu, slouží joystick k jejímu posunu, zvětšení a ořezu.

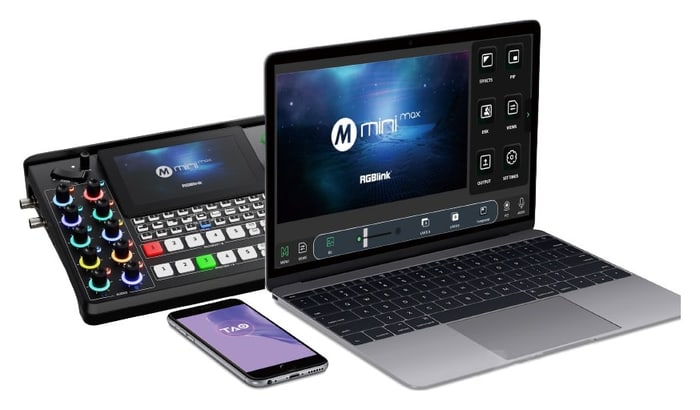

Ovládání na dálku a TAO Cloud

Přepínač mini-max ovládáte i z webové aplikace v notebooku, tabletu nebo telefonu – zdroje, přenos i nastavení máte pod kontrolou, i když nestojíte u přepínače. Přes RGBlink TAO Cloud spravujete streamy a zařízení na dálku a pro zapojení do větších systémů je k dispozici otevřený ovládací protokol RGBlink (OpenAPI).

Příklad zapojení

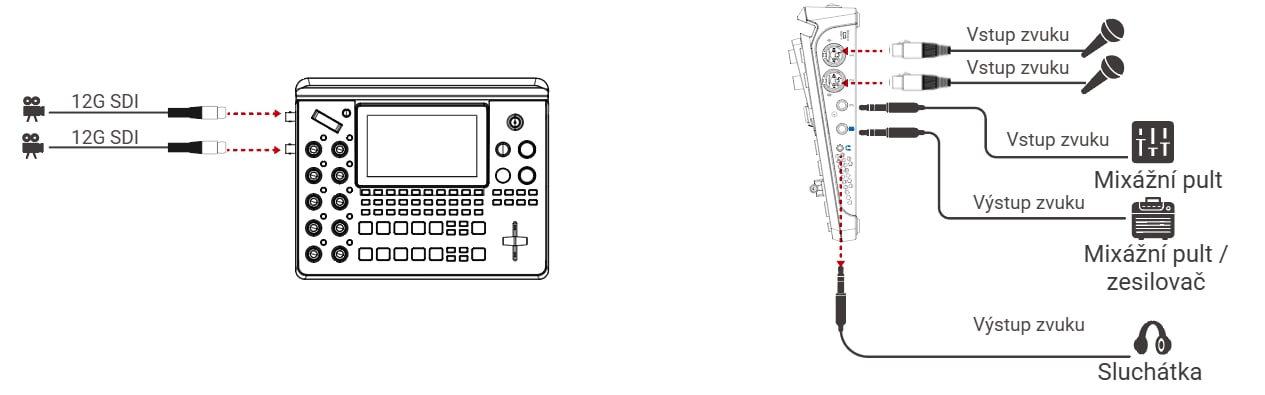

Nahoře obrazová část: čtyři zdroje HDMI, monitor náhledu a monitor programu, síť s TAO Cloud, zařízení RGBlink AI mini na portu USB 3.0 a počítač nebo telefon přes USB-C (UVC). Dole dvě kamery 12G-SDI a zvuk – mikrofony, mixážní pult, zesilovač a sluchátka.

Další informace

RGBlink mini-max 4K All-In-One Video Switcher je výkonný a přenosný produkční hub ideální pro živé vysílání, přenosy a produkci akcí. Podporuje širokou škálu video vstupů, včetně čtyř HDMI 2.0, dvou 12G-SDI, USB-C/UVC a NDI/IP, což umožňuje hladkou integraci kamer, počítačů a vzdálených zdrojů. Vyhrazený výstup HDMI pro náhled s funkcí multiview a výstup HDMI 4K60 pro program poskytují flexibilní možnosti monitorování a prezentace, zatímco duální výstupy USB-C umožňují přímé streamování a nahrávání.

Intuitivní 5,5" dotykový LCD displej v kombinaci s tlačítky, T-barem a joystickem zajišťuje rychlé a přesné ovládání. Integrované ovládání PTZ kamery přes protokol IP VISCA umožňuje ovládání až čtyř kamer přímo z přepínače. Mezi pokročilé produkční funkce patří chroma-key a luma keying, vícevrstvá kompozice videa s pozadím a grafickými překryvy, přechodové efekty DVE a podpora až 10 přednastavených scén pro rychlé vyvolání.

Přepínač mini-max může streamovat současně na více platforem přes IP nebo prostřednictvím TAO Cloud, přičemž podporuje až 32 destinací. Interní vícekanálový záznam podporuje až čtyři kanály 2K60 nebo dva kanály 4K30, s možností záznamu na externí USB úložiště až do 2 TB. Profesionální podpora zvuku zahrnuje 8kanálový mixér, kombinované mikrofonní vstupy XLR/TRS s fantomovým napájením, linkový vstup, přepínání zvuku AFV, ovládání zpoždění a živé monitorování. Dálkové ovládání je k dispozici prostřednictvím webového prohlížeče, mobilního zařízení nebo TAO Cloud, což z RGBlink mini-max dělá kompletní řešení pro moderní pracovní postupy živé produkce.

Klíčové vlastnosti:

• 4 × HDMI 2.0 a 2 × 12G-SDI video vstupy
• Podpora videa USB-C/UVC a NDI/IP
• HDMI náhled s multiview a HDMI 2.0 4K60 programový výstup
• Duální výstupy USB-C pro streamování a nahrávání
• 5,5" dotykový displej s T-barem, tlačítky a joystickem
• Integrované ovládání PTZ kamery (IP VISCA)
• Podpora chroma key a luma key
• Vícevrstvá kompozice videa a přechody DVE
• Streamování na více platforem
• Vícekanálový záznam na USB úložiště
• 8kanálový profesionální audio mixér
• Přednastavené scény a podpora dálkového ovládání
