RGBLink mini-ISO

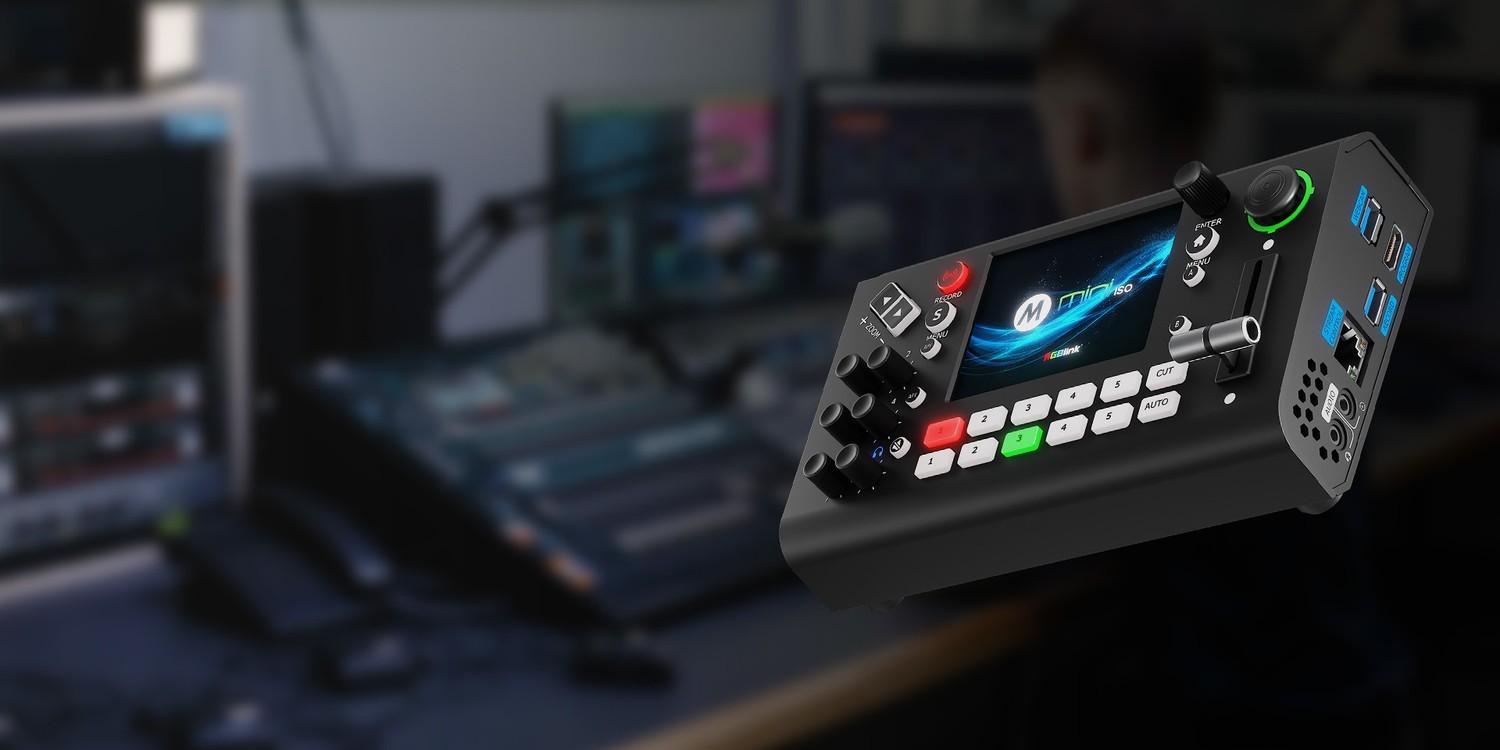

RGBLink mini-ISO je přenosný a všestranný video přepínač, který kombinuje čtyři vstupy SDI a HDMI, náhled v reálném čase, ovládání kamery PTZ a podporu streamování více platforem pro profesionální produkci videa. Program nahrává na USB disk, streamuje až na čtyři platformy a v počítači se hlásí jako webkamera.

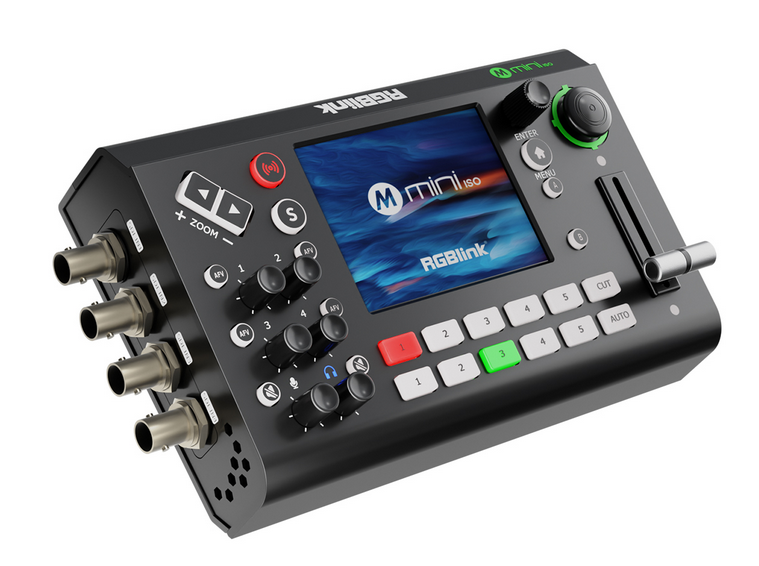

mini-ISO se vejde do dlaně, a přesto obslouží čtyři kamery SDI, čtyři zdroje HDMI i síťové NDI. Hodí se pro menší přenosy, přednášky, bohoslužby a koncerty, kde jeden člověk přepíná obraz, míchá zvuk a zároveň streamuje.

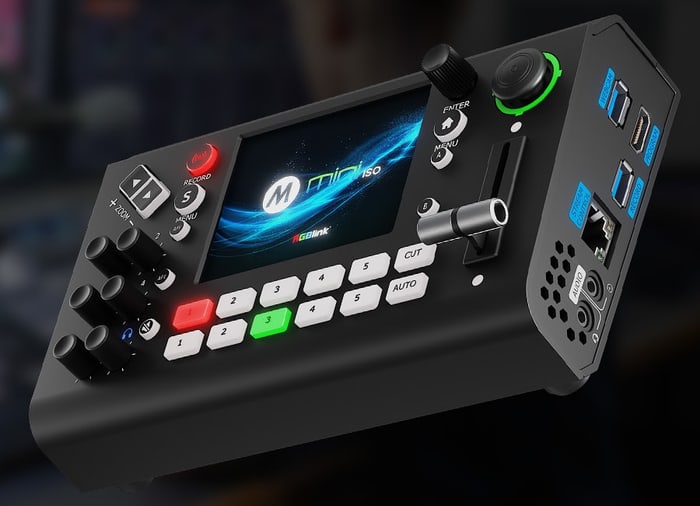

Deset vstupů v přepínači do dlaně

mini-ISO měří jen 197 × 113 × 60 mm a váží 0,6 kg, přesto přijme čtyři zdroje HDMI 2.0 až 4K60, čtyři kamery SDI, USB kameru (UVC) a zdroj NDI ze sítě. Do přenosu z nich přepíná pět kanálů. Napájí se přes USB-C PD (12 V / 2,5 A), takže se vejde do batohu i na stolek vedle kamery.

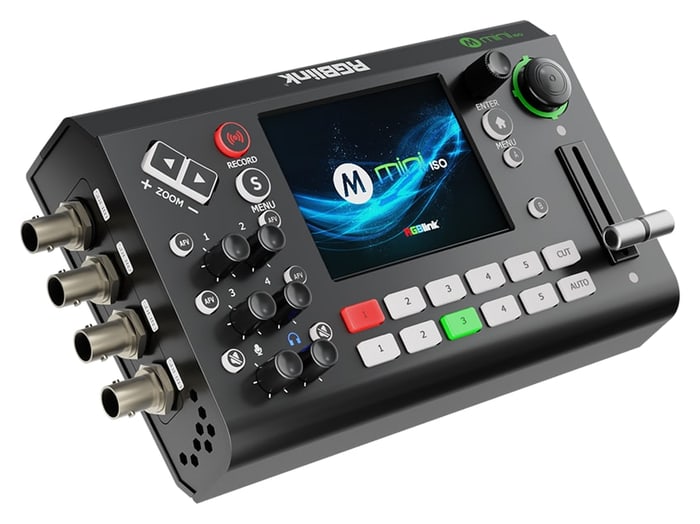

Čtyři kanály HDMI nebo SDI

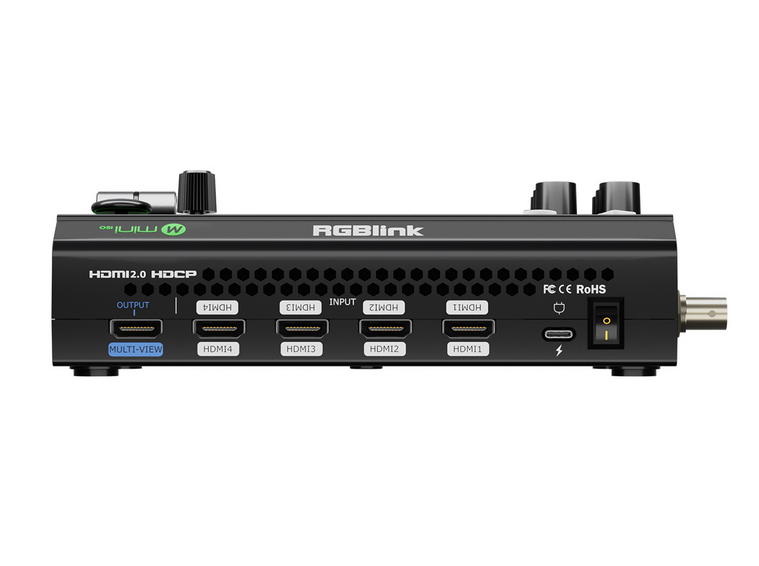

Každý ze čtyř vstupních kanálů přijímá buď HDMI 2.0 (až 4096 × 2160p60, HDCP 1.4), nebo SDI (až 1080p60); pátý kanál patří USB kameře přes UVC (1080p60) nebo zdroji NDI | HX2 ze sítě. Dva výstupy HDMI 1.3 posílají na monitory multiview, program nebo testovací obrazec a program lze do sítě vysílat i jako NDI.

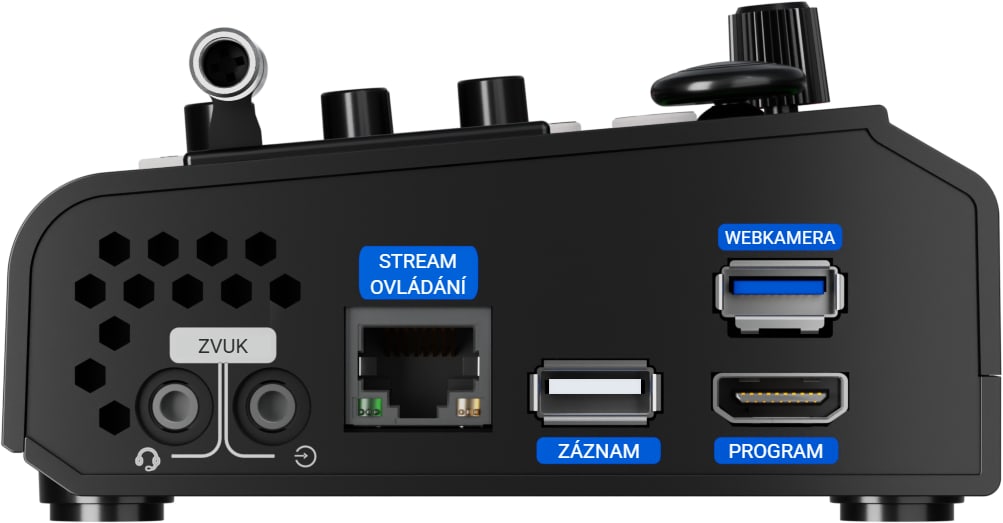

Konektory na boku

Vedle síťového portu pro stream a ovládání má mini-ISO USB-A pro záznam na flash disk, USB-A s výstupem webkamery do počítače, výstup programu HDMI a zvukové jacky 3,5 mm – vstup a výstup na sluchátka.

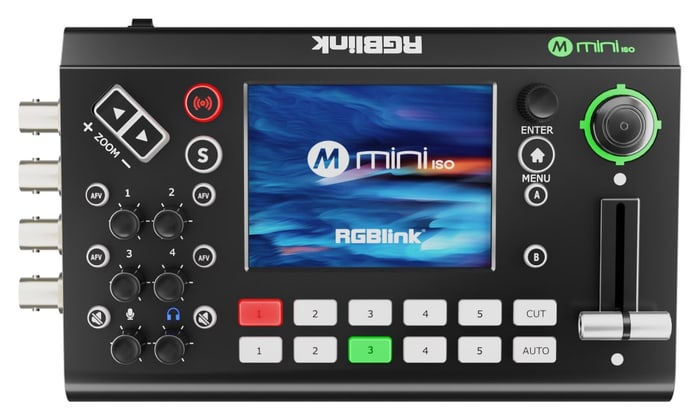

Dotyková obrazovka, T-bar a 15 přechodů

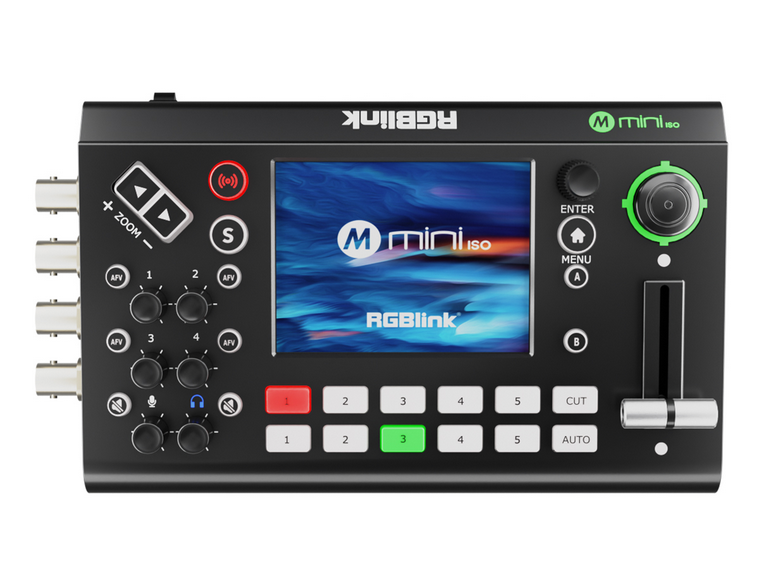

Menu, náhled signálů a stav přenosu ukazuje dotyková obrazovka 3,5″. Zdroje pro náhled a program vybíráte tlačítky 1–5, přepínáte střihem (CUT), automaticky (AUTO) nebo T-barem s jedním z 15 přechodových efektů. Multiview na monitoru ukazuje všechny kanály se zvukem, stav záznamu i uložené scény.

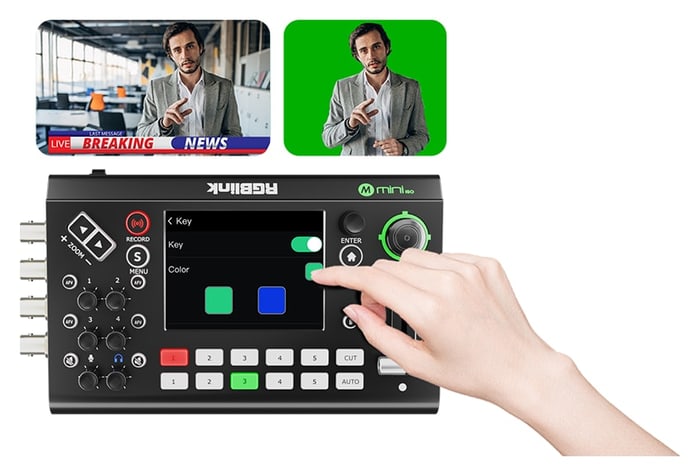

Chroma key bez počítače

Klíčovací barvu – zelenou, nebo modrou – vyberete přímo na displeji přepínače, bez aplikace. Moderátora tak postavíte před virtuální pozadí nebo grafiku; k dispozici je i luma key a obraz v obraze.

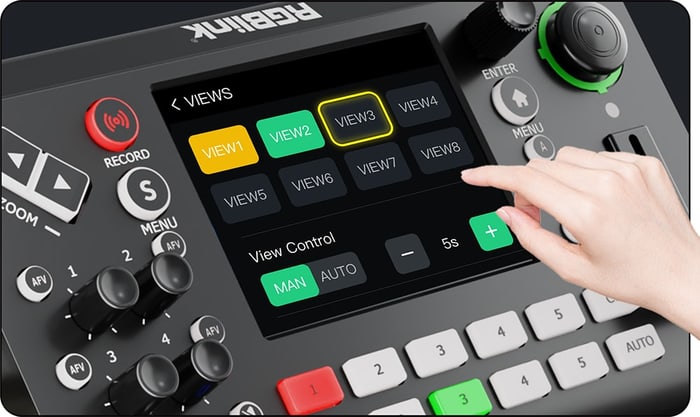

Osm uložených scén

Hotové nastavení – obraz v obraze, klíčování, vybrané zdroje i uložené polohy kamer PTZ – uložíte do jedné z osmi scén (VIEWS 1–8) a později ji vyvoláte jedním dotykem. Hodí se pro opakované pořady, přednášky nebo střídání řečníků.

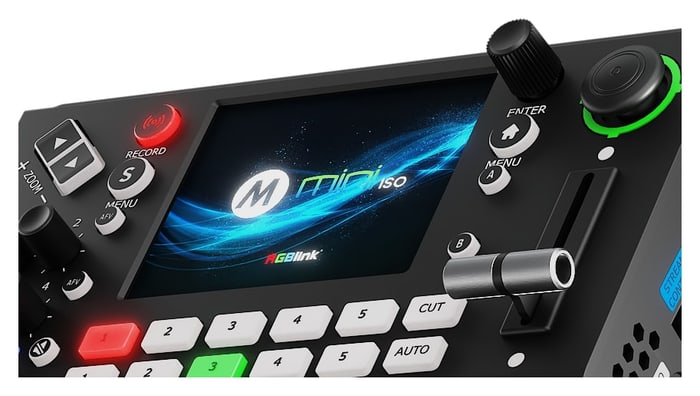

Ovládání kamer PTZ

Pětisměrný joystick a páčka zoomu ovládají až pět kamer PTZ v síti přes protokol IP VISCA – natáčení, náklon, zoom i zaostření. Polohy kamer se ukládají jako předvolby a vyvolávají jedním stiskem.

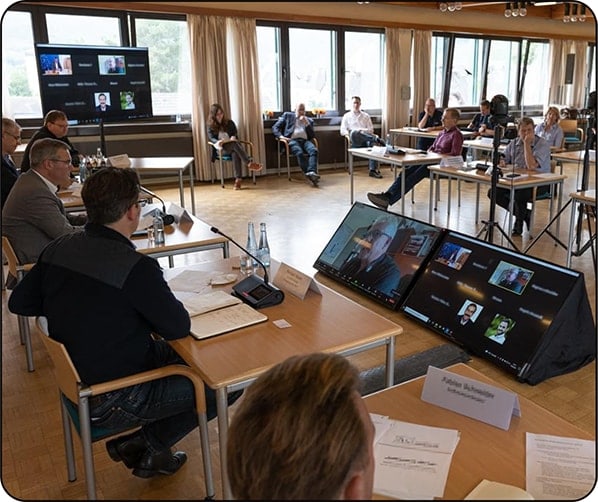

Stream, záznam a webkamera

Přes ethernet streamuje mini-ISO přes RTMP(S) až na čtyři platformy současně a ovládat ho lze i přes RGBlink TAO Cloud z telefonu nebo počítače. Na USB disk nahrává program jedním tlačítkem do MP4 (až 16 Mb/s, FAT32 nebo exFAT); samostatný záznam jednotlivých vstupů (ISO) nepodporuje. Výstup USB se v počítači hlásí jako webkamera (YUY2/MJPEG).

Koncerty, sport i konference

Díky čtyřem vstupům SDI připojíte profesionální kamery i na delší vzdálenost a zvuk vložený ve vstupech HDMI a SDI smícháte se dvěma externími kanály. Kompaktní přepínač tak obslouží kapelu v klubu, turnaj i firemní konferenci.

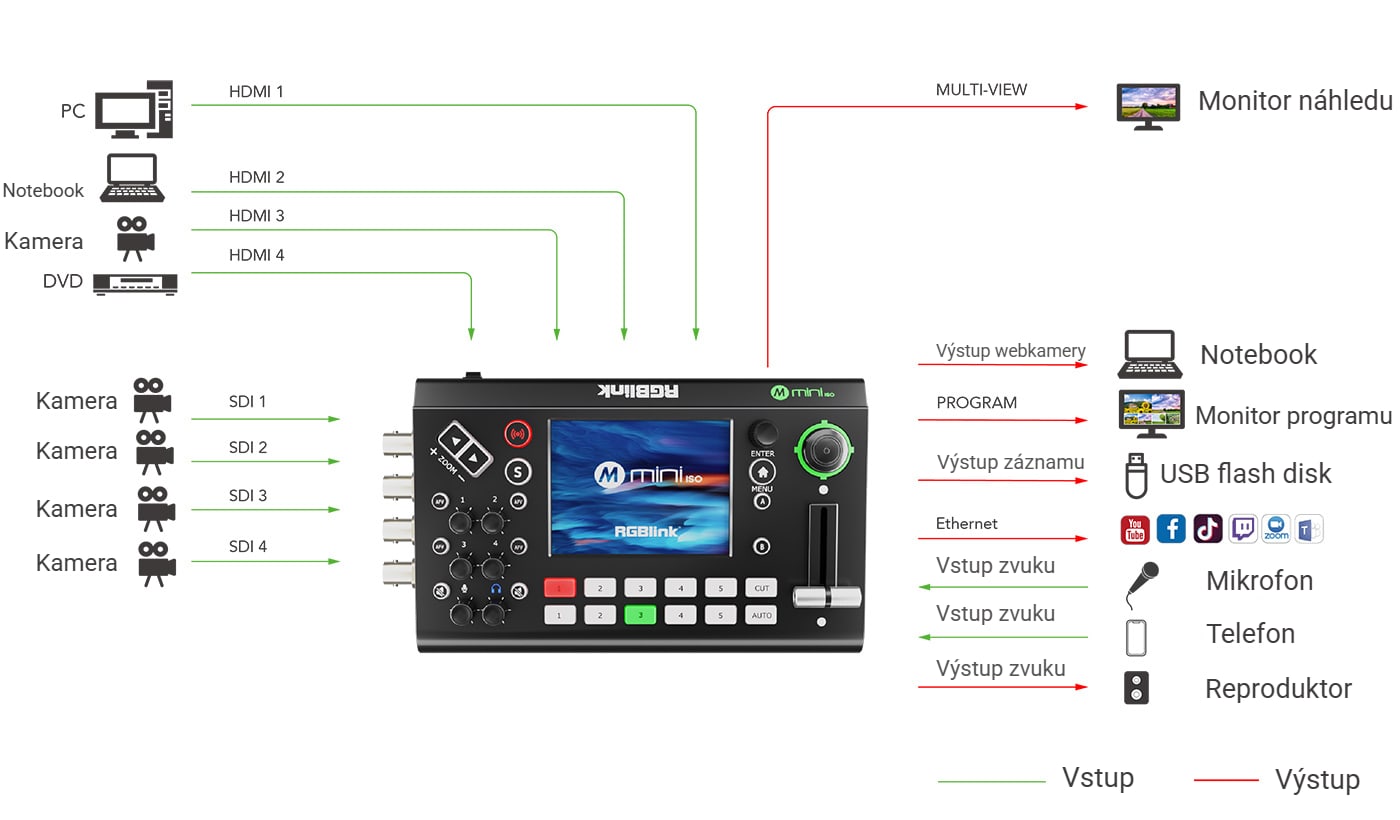

Příklad zapojení

Vlevo zdroje: počítač, notebook, kamera a přehrávač na vstupech HDMI 1–4 a čtyři kamery na SDI 1–4. Vpravo výstupy: monitor náhledu (multiview), notebook přes výstup webkamery, monitor programu, USB flash disk pro záznam a síť pro stream; mikrofon a telefon na zvukových vstupech, reproduktor na výstupu.

Další informace

RGBLink Mini-ISO je pokročilý, ale kompaktní video přepínač určený pro tvůrce a profesionály, kteří potřebují výkonné a přenosné řešení pro produkci videa. Mini-ISO je vybaven čtyřmi vstupy SDI a HDMI 2.0 a podporuje rozlišení až 4K@60, takže je ideální pro bezproblémovou integraci video kanálů z počítačů, kamer a dalších zdrojů.

Dotykový 3,5palcový displej poskytuje intuitivní rozhraní pro ovládání nabídky, náhled signálu a sledování stavu v reálném čase. Dva výstupy HDMI 1.3 umožňují náhledy více zobrazení, zobrazení programů nebo generování testovacích obrazců, což zajišťuje komplexní možnosti výstupu.

Díky podpoře vestavěného mixování zvuku ze čtyř kanálů HDMI/SDI a dvou externích kanálů zajišťuje Mini-ISO zvuk profesionální úrovně. Jeho funkce nahrávání přes USB 2.0 zachycuje obsah ve formátu exFAT nebo FAT32 s datovým tokem až 16 Mb/s, zatímco výstup webové kamery USB umožňuje snadné streamování na platformy.

Zařízení podporuje 15 přechodových efektů, režimy přepínání AUTO a WIPE a pokročilé možnosti Chroma Key a Luma Key. Pro nastavení kamer PTZ nabízí zařízení Mini-ISO přesné ovládání pomocí pětisměrného joysticku a kompatibilitu s protokolem IP VISCA, doplněnou o ukládání předvoleb a jejich vyvolání jedním kliknutím.

Zařízení Mini-ISO se bezproblémově integruje se službou TAO Cloud pro ovládání z mobilních zařízení a stolních počítačů a podporuje streamování RTMP(S) až na čtyři platformy současně. Díky kompaktnímu provedení je ideální pro produkci na cestách, ať už ve studiu nebo na místě.

Klíčové funkce:

• Všestranné vstupy: Čtyři vstupy SDI a HDMI 2.0 podporující rozlišení až 4K@60.
• Kompaktní design: Přenosné a snadno přenosné pro flexibilní použití v různých prostředích.
• Uživatelsky přívětivé rozhraní: 3.5palcový dotykový displej pro snadné ovládání, náhled a sledování.
• Dva výstupy HDMI: Pro více náhledů, zobrazení programů nebo testovacích vzorků.
• Směšování zvuku: 4kanálový vestavěný zvuk HDMI/SDI plus 2 externí zvukové kanály.
• Nahrávání přes USB: Záznam jedním tlačítkem ve formátu exFAT nebo FAT32 s datovým tokem až 16 Mb/s.
• Ovládání kamery PTZ: Joystick a přepínač pro přesné ovládání protokolu IP VISCA s předvolbami.
• Možnost streamování: Streamování RTMP(S) až na čtyři platformy současně.
• Pokročilé efekty: podpora 15 přechodů, Chroma Key (zelená/modrá) a Luma Key.
• Cloudové ovládání: Integrace služby TAO Cloud pro správu mobilních zařízení a počítačů.
