RGBlink MSP 214 RX

RGBlink MSP 214 RX je řešení pro přenos videa DVI s vysokou šířkou pásma, které je určeno pro prodloužení signálu na dlouhé vzdálenosti až 10 km. Podporuje DVI 1.0 a HDMI 1.3/1.4 (prostřednictvím adaptéru) a poskytuje stabilní přenos videa s nízkými ztrátami přes jednovidové nebo mnohovidové vlákno pro profesionální AV a vysílací aplikace.

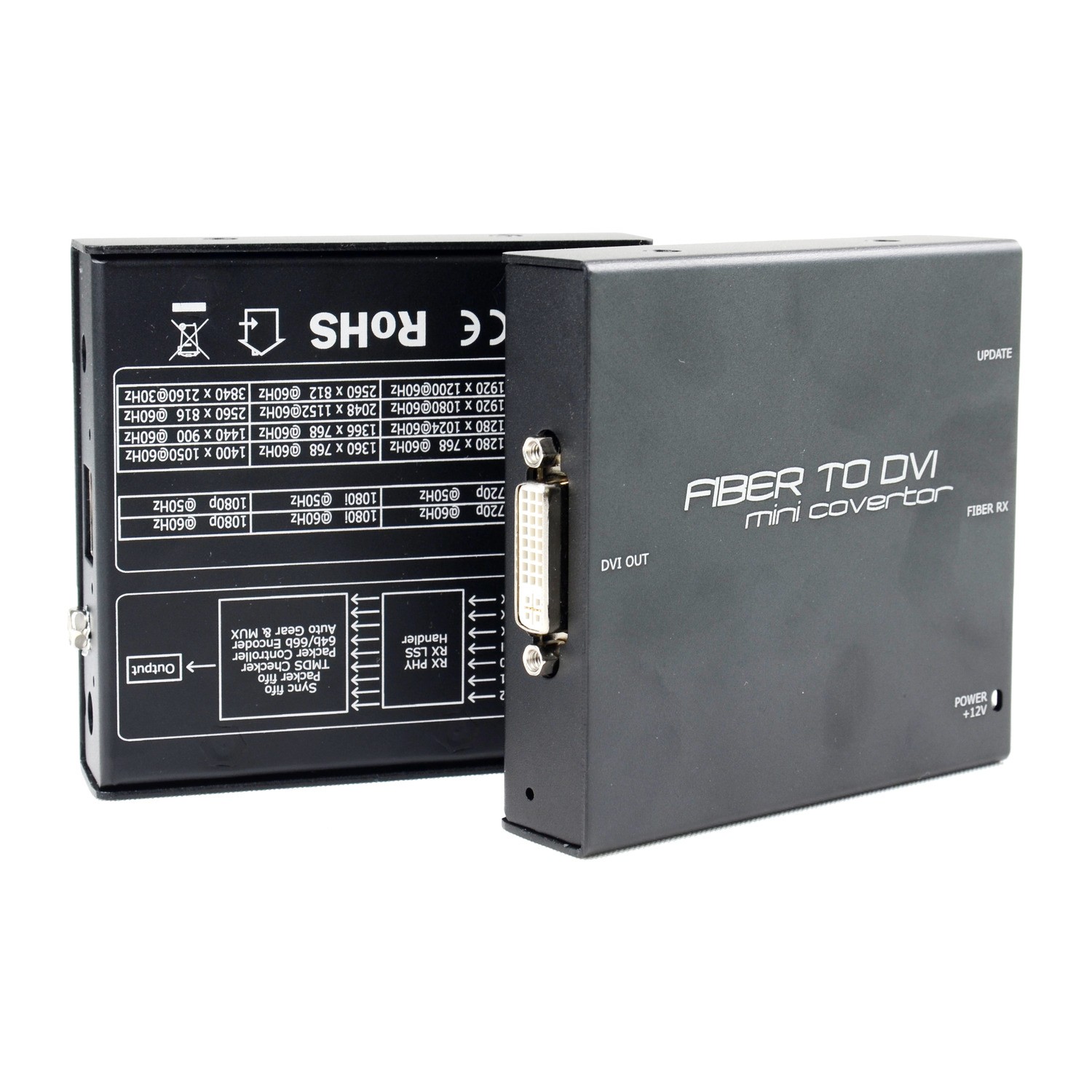

MSP 214 RX je přijímací polovina optického extenderu MSP 214: signál z optického vlákna převede zpět na DVI pro monitor, projektor nebo LED řídicí systém. Obraz do vlákna posílá vysílač MSP 214 TX, který se kupuje zvlášť; dosah je až 10 km.

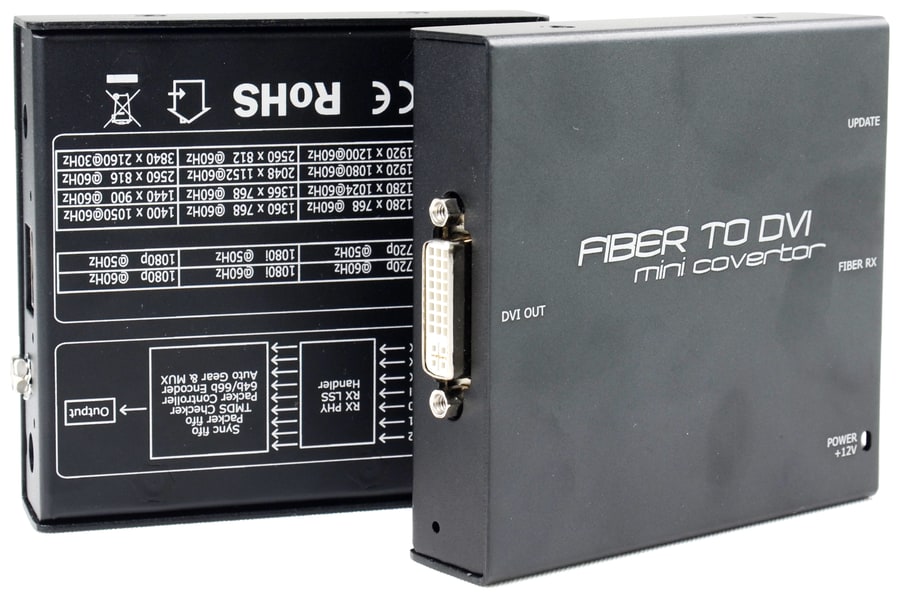

Přijímač z optiky na DVI

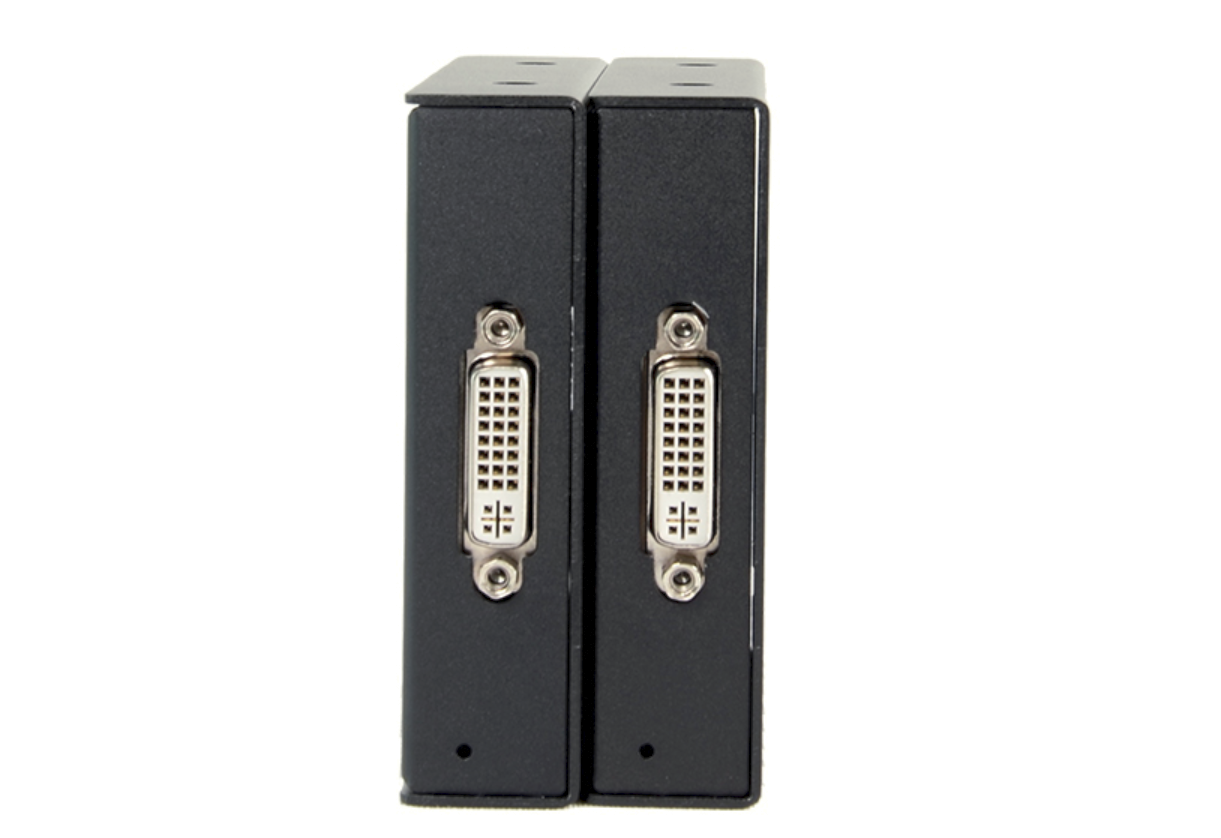

Na výstup DVI-I se připojí monitor, projektor nebo řídicí systém LED obrazovky s DVI. Přijímač vydá rozlišení VESA až 2560 × 816 a 1920 × 1200 při 60 Hz, 3840 × 2160 při 30 Hz a formáty SMPTE až 1080p60. Kontrolka ukazuje přítomnost signálu, napájí se adaptérem 12 V.

Optika až na 10 km

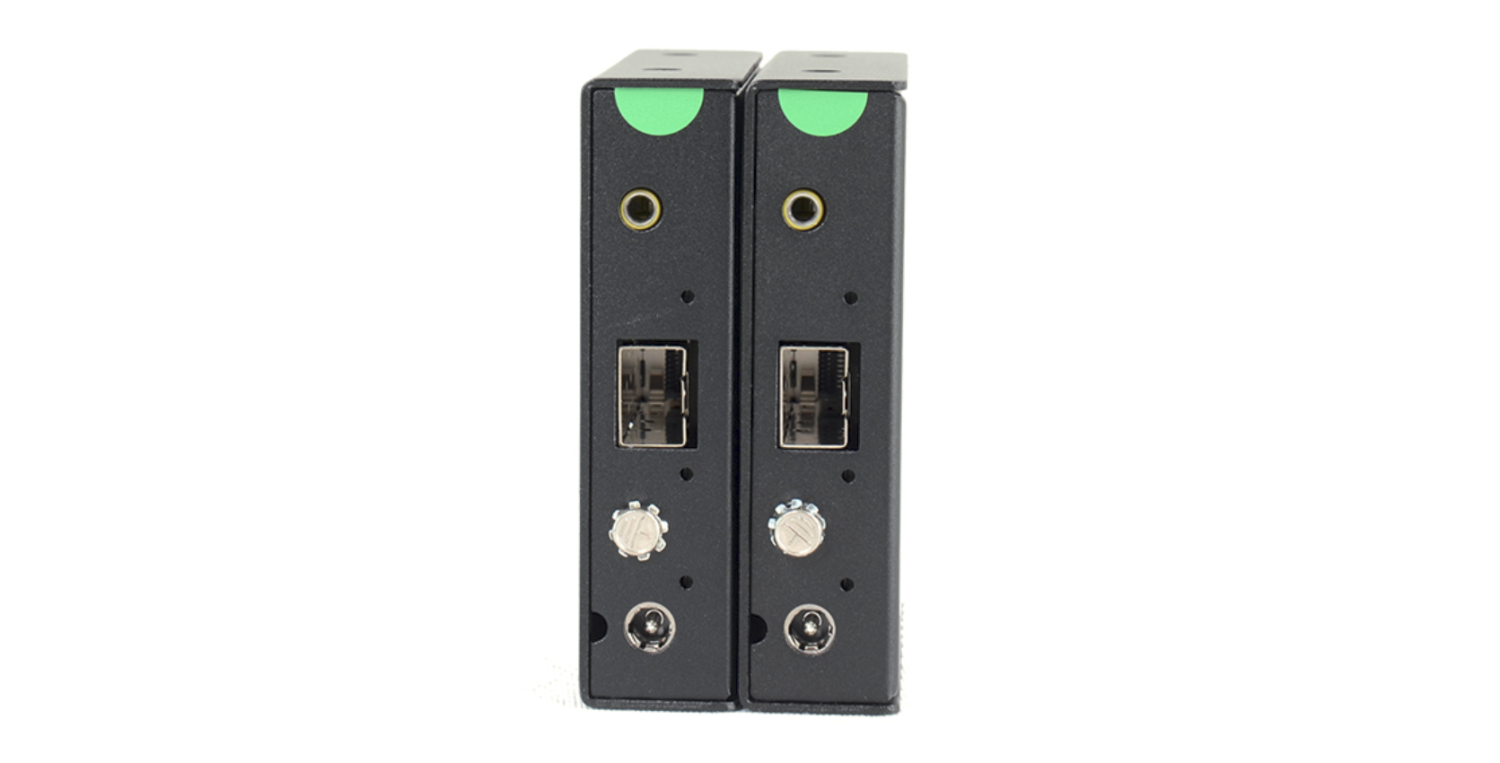

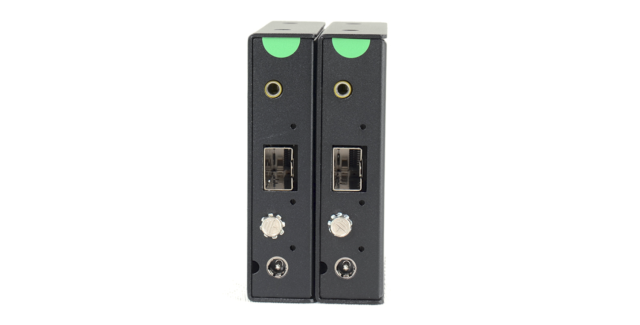

Optické rozhraní je slot SFP+ s konektorem LC pro dvojité vlákno. S jednovidovým modulem 1310 nm přenese signál rychlostí 10 Gb/s až na 10 km, s mnohovidovým modulem 1270 nm na 300 m; moduly lze vyměnit za chodu. Konektor UART slouží k aktualizaci firmwaru, zemnicí svorka chrání před statickou elektřinou.

Další informace

RGBlink MSP 214 RX je součástí vysoce výkonného systému pro přenos DVI signálu přes optické vlákno, který umožňuje přenos video signálu na velké vzdálenosti. S maximální přenosovou šířkou pásma 10 Gbps podporuje MSP 214 video formáty s vysokým rozlišením, včetně WUXGA (1920×1200@60), 2048×1152@60 a ultraširoká rozlišení až 2560×816@60, stejně jako 4K 3840×2160@30.

MSP 214 RX je vybaven konektory DVI-I a optickým rozhraním SFP a podporuje jak jednovidové, tak mnohovidové dvojité jádro pomocí konektorů LC. Jednovidový přenos dosahuje až 10 km, zatímco mnohovidový podporuje vzdálenosti až 300 m. Jednotka je kompatibilní se signály DVI 1.0 a HDMI 1.3/1.4 prostřednictvím adaptéru, takže je vhodná pro profesionální AV instalace, řídicí místnosti, vysílací prostředí, digitální značení a aplikace ve velkých prostorách.

MSP 214 RX je vybaven moduly SFP s možností připojení za provozu, robustní odolností vůči vlivům prostředí a kompaktním provedením pro snadnou integraci. Jeho optický přenos s nízkými ztrátami zajišťuje stabilní kvalitu obrazu na dlouhé vzdálenosti, kde je tradiční měděná kabeláž nepraktická.

Klíčové vlastnosti:

• Optický přenos videa DVI až na vzdálenost 10 km
• Podpora DVI 1.0 a HDMI 1.3 / 1.4 (prostřednictvím adaptéru)
• Maximální šířka pásma: 10 Gbps
• Podporuje rozlišení až 3840×2160 @30
• Video rozhraní DVI-I 25+1 pin
• Optické rozhraní SFP s podporou hot-plug
• Kompatibilita s jednovidovým a mnohovidovým vláknem
• Optický přenos s nízkými ztrátami a vysokou stabilitou
• Kompaktní a lehká konstrukce
