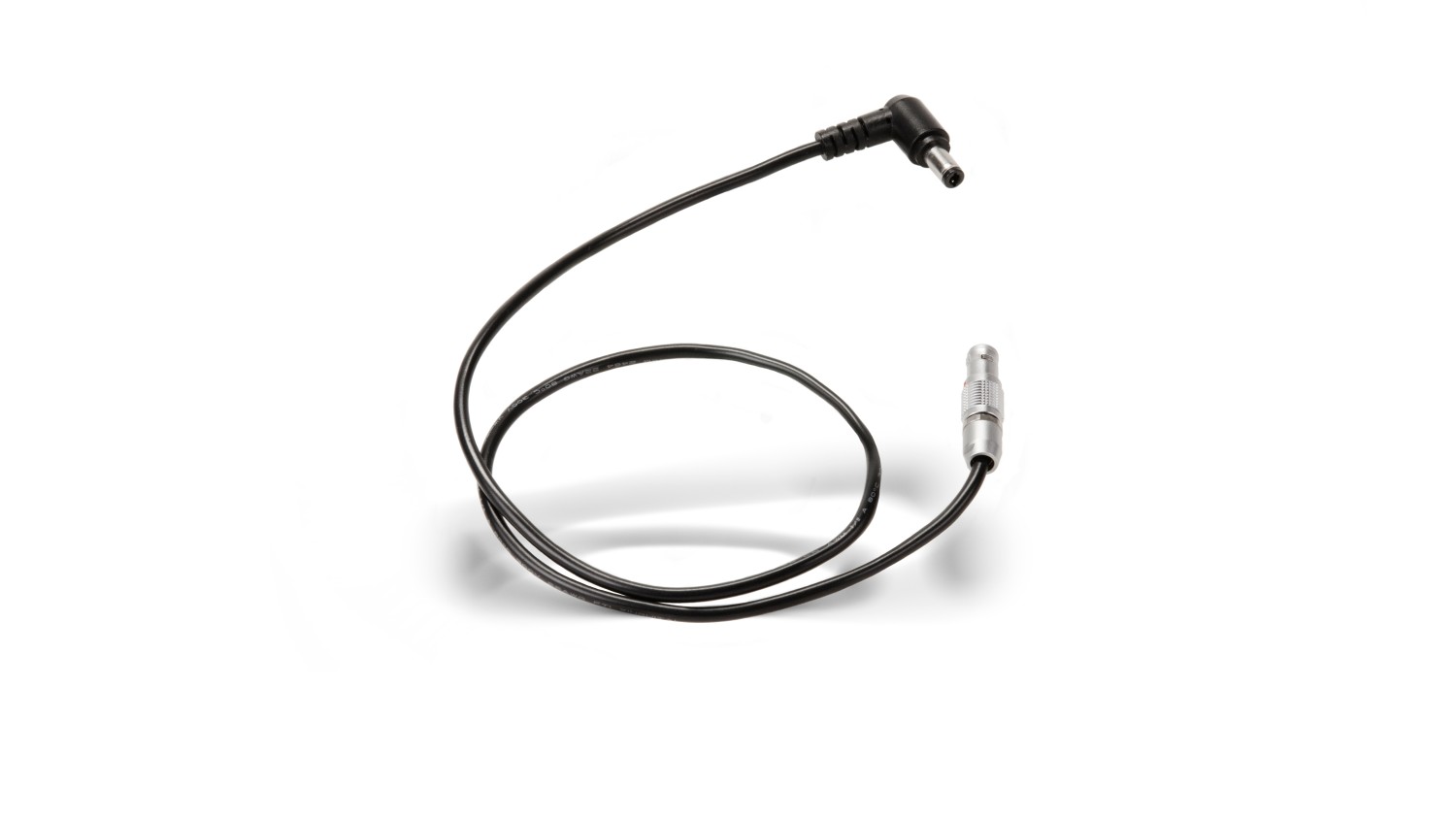

Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

Tilta TCB-7LE-DCM21 je napájecí kabel DC 5,5/2,1 mm (8 V) → 7pin Lemo pro motory Nucleus-M. Zapojí se do 8V výstupu DC 5,5/2,1 mm na rigu a do 7pin napájecího konektoru motoru; další motory se pak napájejí řetězově kabely Nucleus-M 7pin → 7pin. Zástrčka DC je pravoúhlá, barva černá.

Tilta TCB-7LE-DCM21 je alternativa k napájení motorů Nucleus-M z P-Tap: tam, kde rig nabízí 8V DC výstup se souosou zásuvkou 5,5/2,1 mm, stačí tento kabel a motory běží bez vlastního zdroje. Jeden kabel do prvního motoru, zbytek se propojí 7pin kabely.

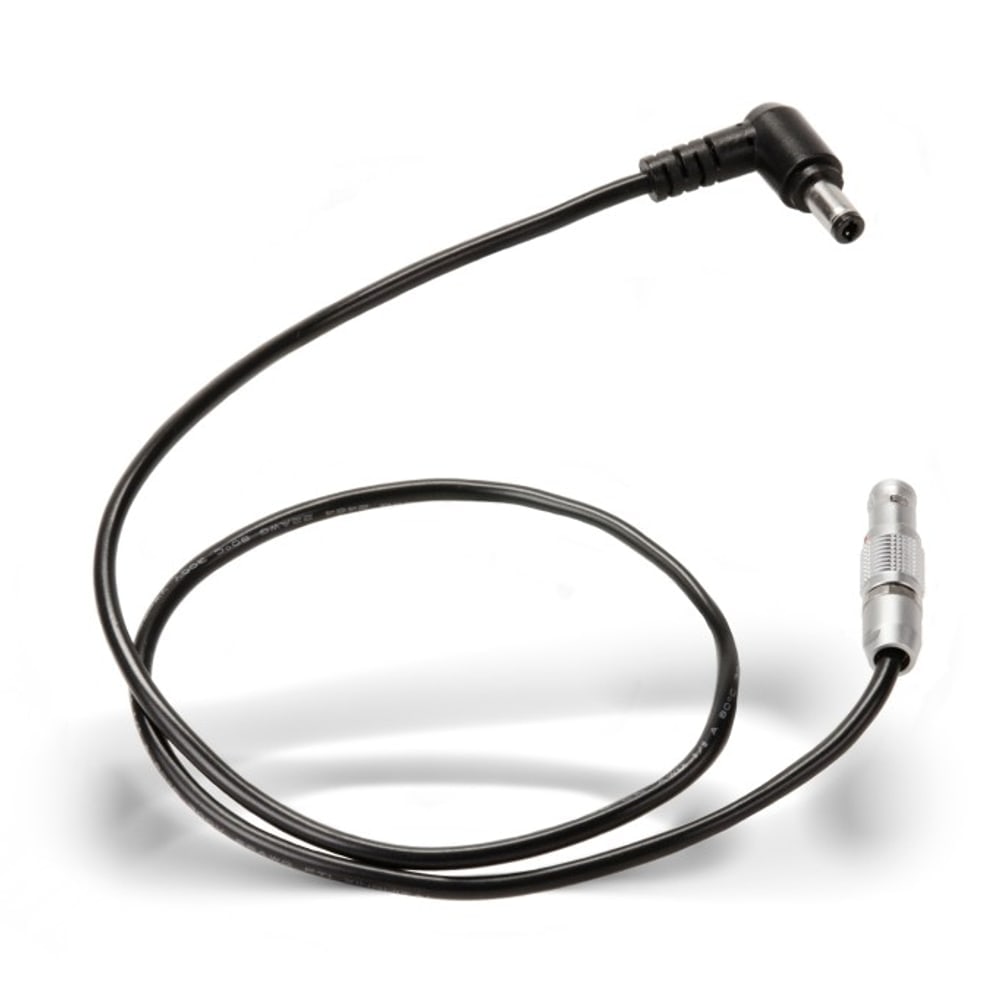

DC 5,5/2,1 mm (8 V) → 7pin motor Nucleus-M

Pravoúhlá zástrčka DC 5,5/2,1 mm se zasune do 8V výstupu DC zdroje na rigu — do bateriové desky nebo napájecího modulu s tímto výstupem. Druhý konec je 7pin Lemo zástrčka do napájecího konektoru motoru Nucleus-M; zajistí se v něm a tahem za kabel se nevytáhne. Kabel napětí nemění; 8 V z tohoto výstupu leží uvnitř rozsahu 7,2–24 V, se kterým motory Nucleus-M pracují. Když je na rigu jen P-Tap, použije se místo něj kabel Nucleus-M P-Tap → 7pin.

Řetězení motorů

Napájí se jen první motor: z jeho druhého 7pin konektoru vede kabel Nucleus-M 7pin → 7pin k dalšímu motoru a ten stejně dál. Tři motory tak visí na jednom zdroji a na rigu je jediný přívod z baterie.

Pravoúhlá zástrčka DC drží kabel podél zdroje a netrčí do prostoru, rovný 7pin konektor sedí v motoru bez ohybu kabelu hned za konektorem.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
