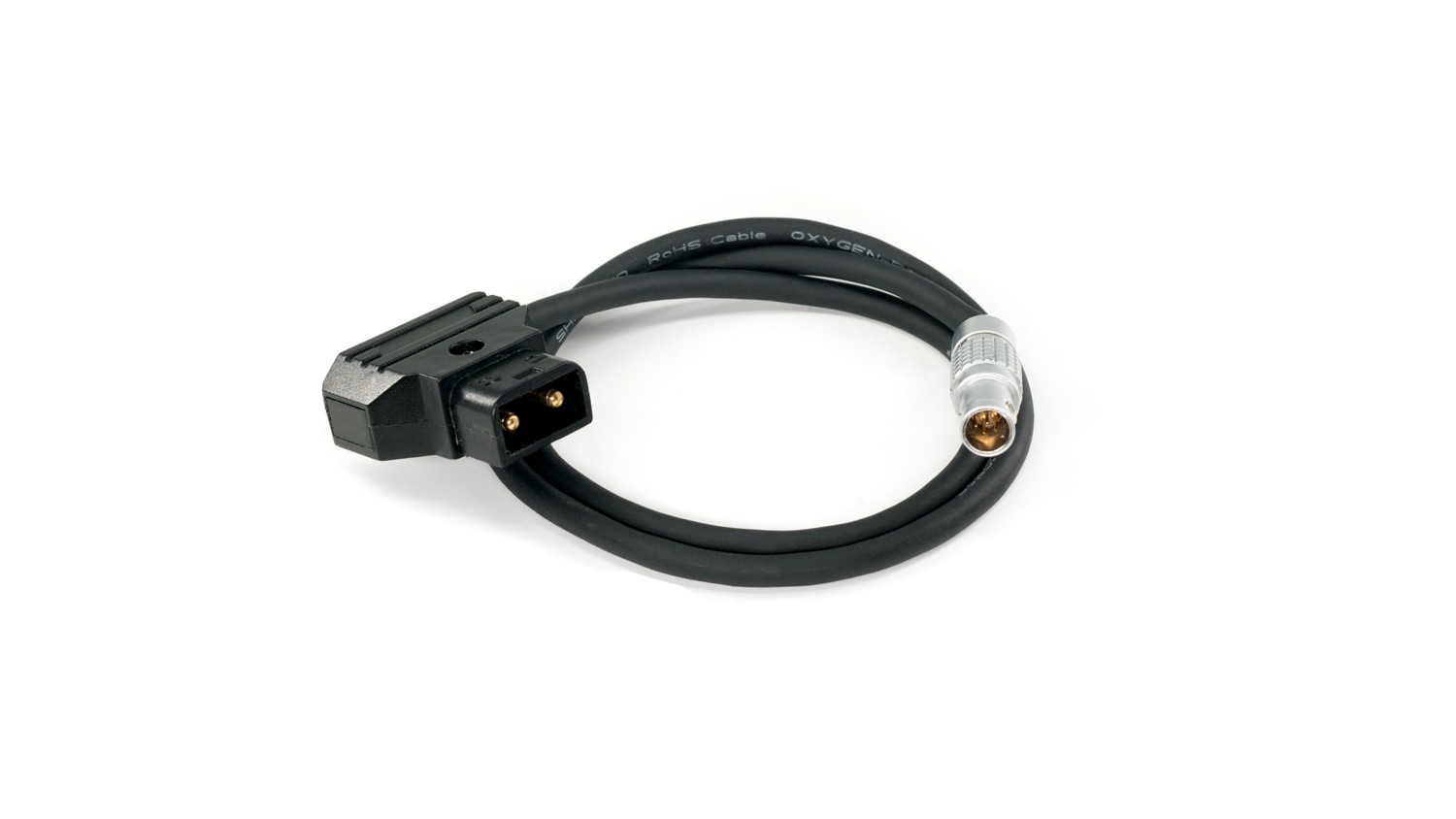

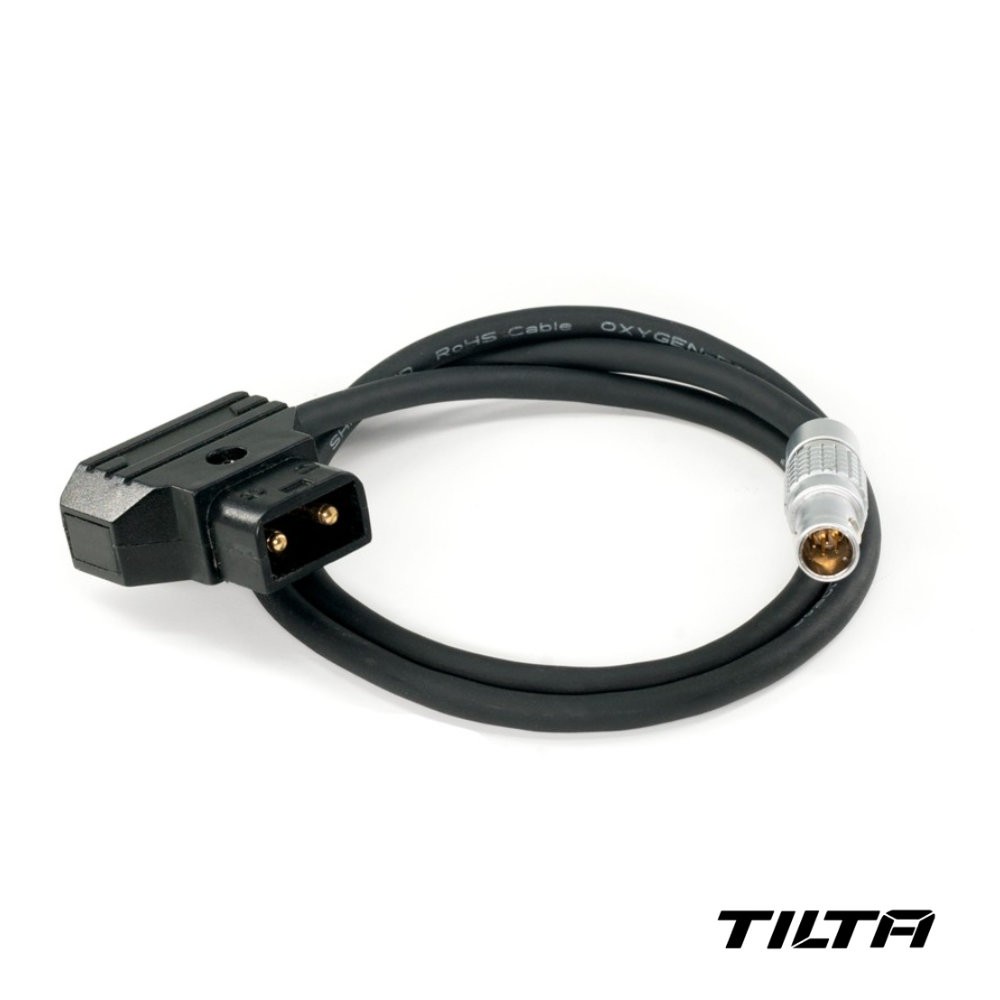

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

Napájecí kabel Tilta P-Tap – 7pin napájí motory bezdrátového ostření Nucleus-M z P-Tap (D-Tap) výstupu baterie nebo bateriové desky. Zapojí se do jednoho motoru a od něj se proud dál rozvádí propojovacími kabely 7pin–7pin na ostatní motory v řetězu. Délka 76,8 cm stačí od V-Mount desky vzadu na kameře k motoru na tyčích pod objektivem.

Napájecí kabel P-Tap – 7pin je první článek napájení systému Nucleus-M: jeden konec sedí v P-Tap zásuvce baterie nebo bateriové desky, druhý v 7pin portu motoru. Bez něj motory neběží — každý řetěz motorů potřebuje právě jeden takový přívod.

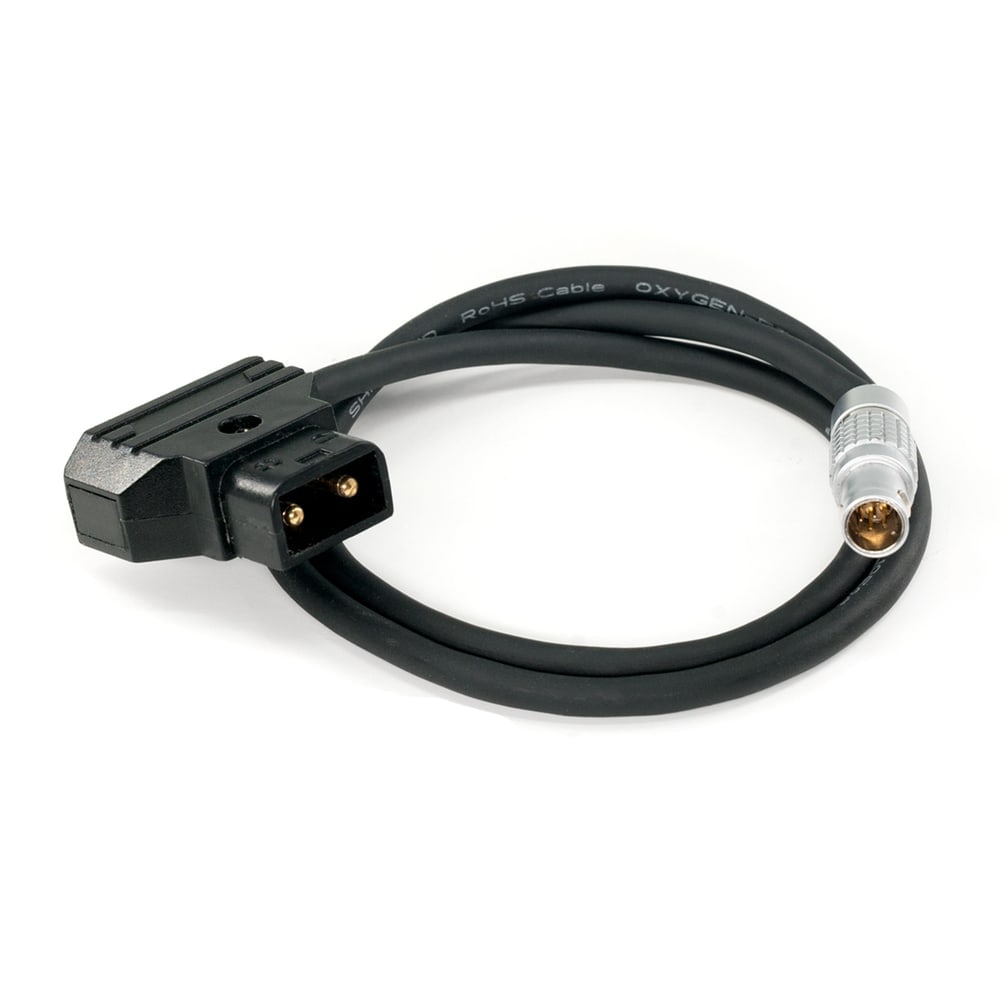

Z P-Tap zásuvky do prvního motoru

Kabel se zapojí do P-Tap výstupu, jaký mají V-Mount a Gold Mount bateriové desky i většina rozvodů napájení na rigu, a 7pin samec na druhém konci zapadne do portu motoru Nucleus-M. Motor tak dostává proud přímo z kamerové baterie a nepotřebuje vlastní zdroj. Další motory se připojí řetězením — propojovací kabel 7pin–7pin vede z volného portu prvního motoru do dalšího, a stejným způsobem i k třetímu. Délka 76,8 cm počítá s cestou od bateriové desky za kamerou dopředu k tyčím.

Provedení

Vodič má měděné žíly v gumovém plášti, konektory jsou z ABS plastu a hliníkové slitiny; celý kabel je černý a ladí s ostatními díly Nucleus-M. Kabel patří k systému Nucleus-M první generace; pro Nucleus-M II je určen napájecí kabel WLC-T06-P7P-70.

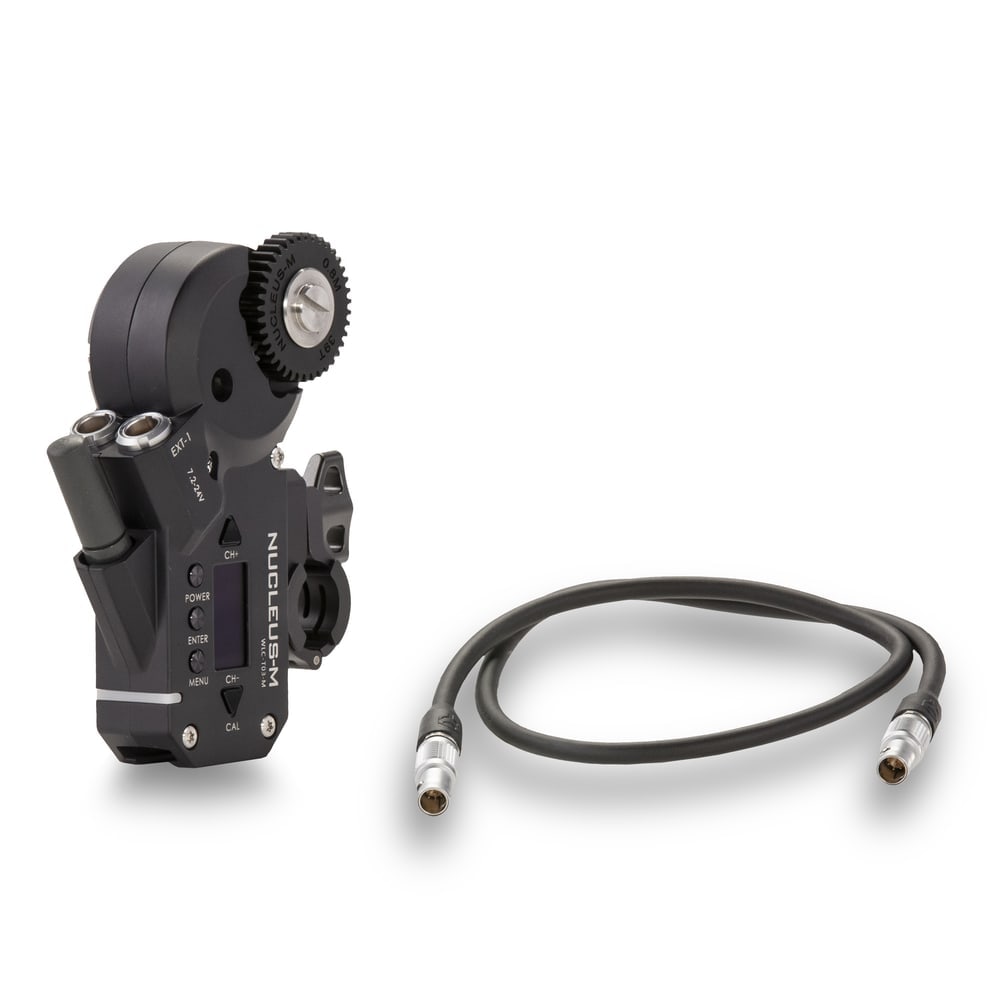

Systém Tilta Nucleus-M

Nucleus-M (řada WLC-T03) je bezdrátové ovládání objektivu: motory na 15/19mm tyčích otáčejí ostřením, clonou a zoomem, ruční jednotka FIZ nebo rukojeti s kolečkem je řídí na dálku a napájení jde po 7pinových kabelech — z P-Tap desky nebo řetězením motoru na motor. Díly řady WLC-T03 se kombinují: převodová kolečka, kabely, adaptéry rukojetí, můstek a kufr patří k témuž systému, včetně tohoto dílu.
