Tilta Nucleus-M 7-Pin Motor-to-Motor Connection Cable

Propojovací kabel Tilta 7pin–7pin (55 cm) řetězí dva motory bezdrátového ostření Nucleus-M: z volného 7pin portu prvního motoru vede napájení i komunikaci do druhého. První motor v řetězu musí napájet kabel P-Tap – 7pin nebo 3pin – 7pin, další motory už stačí propojit tímto kabelem. Vyrábí se ve dvou délkách, 18 a 55 cm; toto je provedení 55 cm.

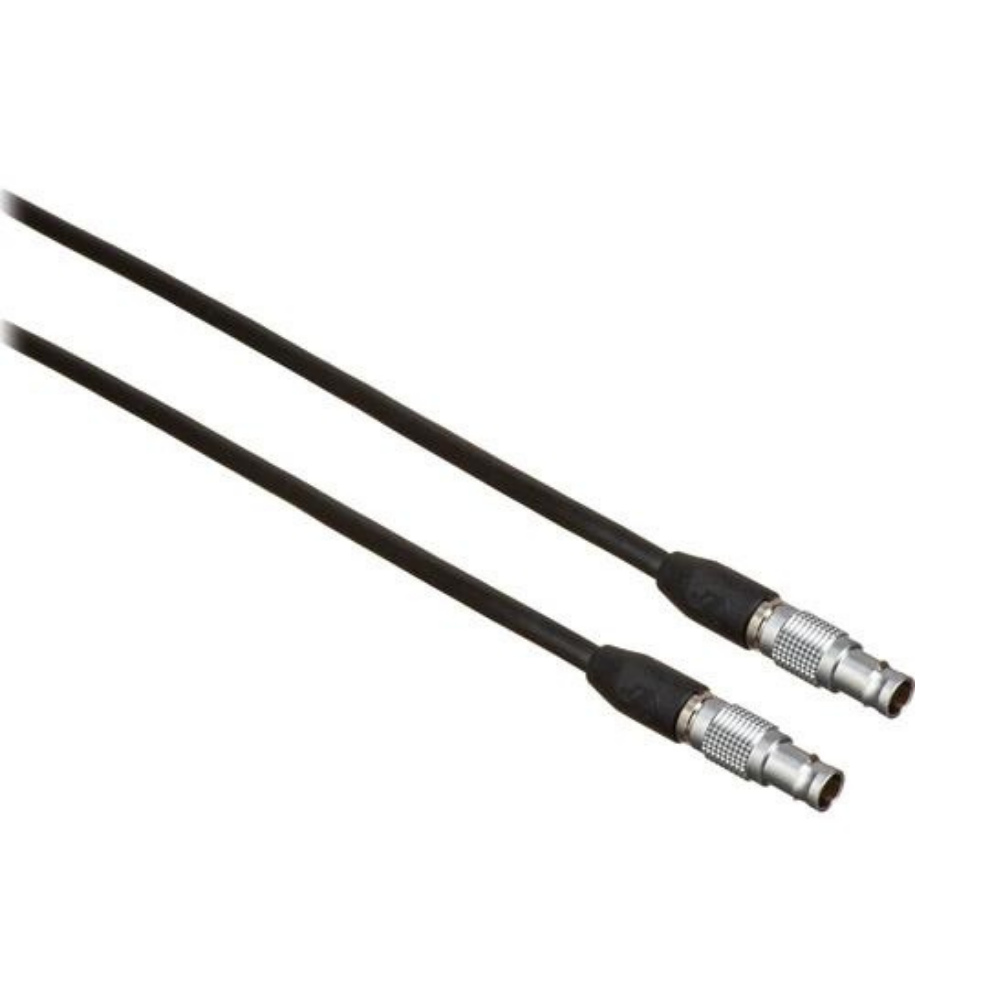

Propojovací kabel 7pin–7pin je článek, kterým systém Nucleus-M roste: každý další motor ostření, clony nebo zoomu se připojí k předchozímu právě tímto kabelem a nepotřebuje vlastní zdroj. Provedení 55 cm má dva rovné 7pin konektory (samec) a černý gumový plášť.

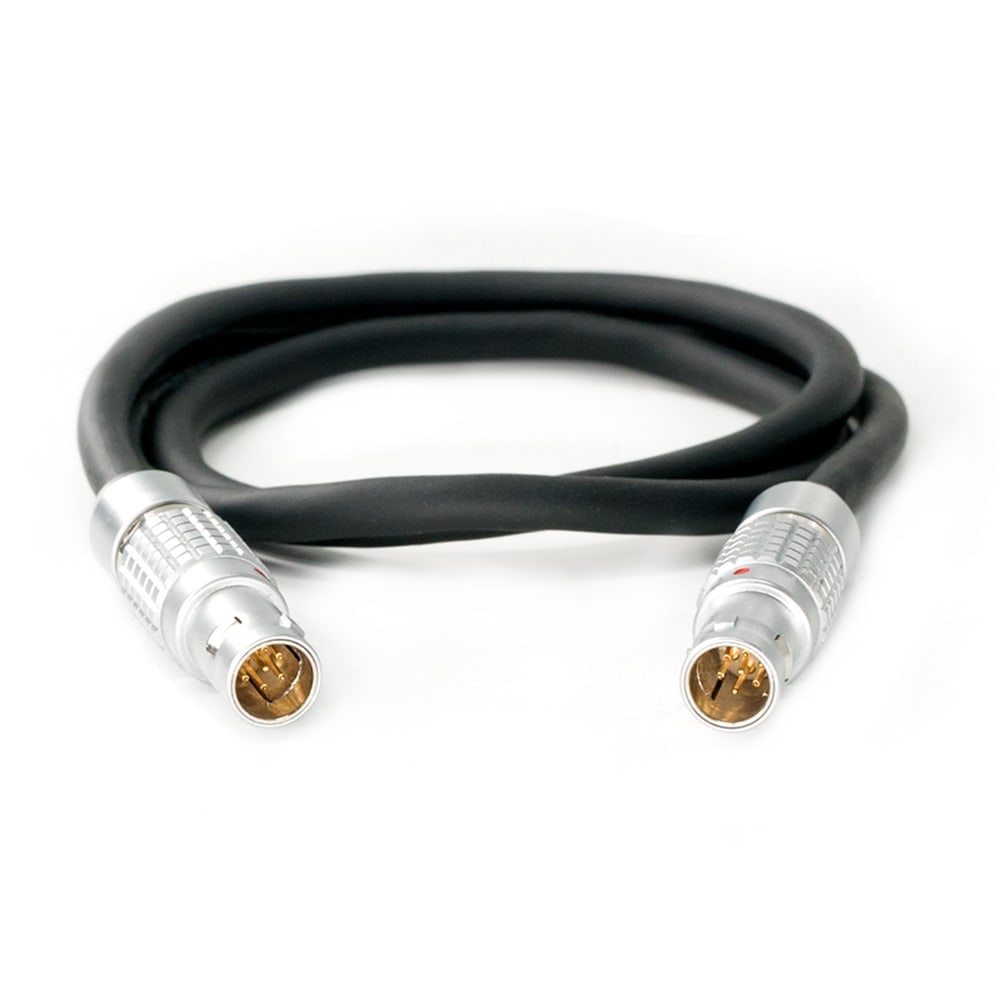

Napájení a data z motoru na motor

Kabel vede oběma směry napájení i komunikaci, takže druhý motor v řetězu dostane proud i povely z FIZ ruční jednotky nebo rukojetí, aniž by k němu vedl další přívod. Zapojuje se do volného 7pin portu prvního motoru a do libovolného portu druhého; třetí motor se připojí stejně. Řetěz začíná vždy napájecím kabelem P-Tap – 7pin nebo 3pin – 7pin — tento propojovací kabel proud jen předává dál. Kabel se vyrábí ve dvou délkách: 18 cm pro motory těsně u sebe a 55 cm pro větší rozestup na tyčích — toto je provedení 55 cm.

Provedení

Oba konektory jsou rovné 7pin samce, vodič má měděné žíly v gumovém plášti a hliníkové pouzdra konektorů; kabel je celý černý. Patří k motorům Nucleus-M první generace; Nucleus-M II má vlastní propojovací kabely WLC-T06-7P-30 a WLC-T06-7P-50.

Systém Tilta Nucleus-M

Nucleus-M (řada WLC-T03) je bezdrátové ovládání objektivu: motory na 15/19mm tyčích otáčejí ostřením, clonou a zoomem, ruční jednotka FIZ nebo rukojeti s kolečkem je řídí na dálku a napájení jde po 7pinových kabelech — z P-Tap desky nebo řetězením motoru na motor. Díly řady WLC-T03 se kombinují: převodová kolečka, kabely, adaptéry rukojetí, můstek a kufr patří k témuž systému, včetně tohoto dílu.
