Tilta 4-Pin Male to 8-Pin Female Coiled Power Cable

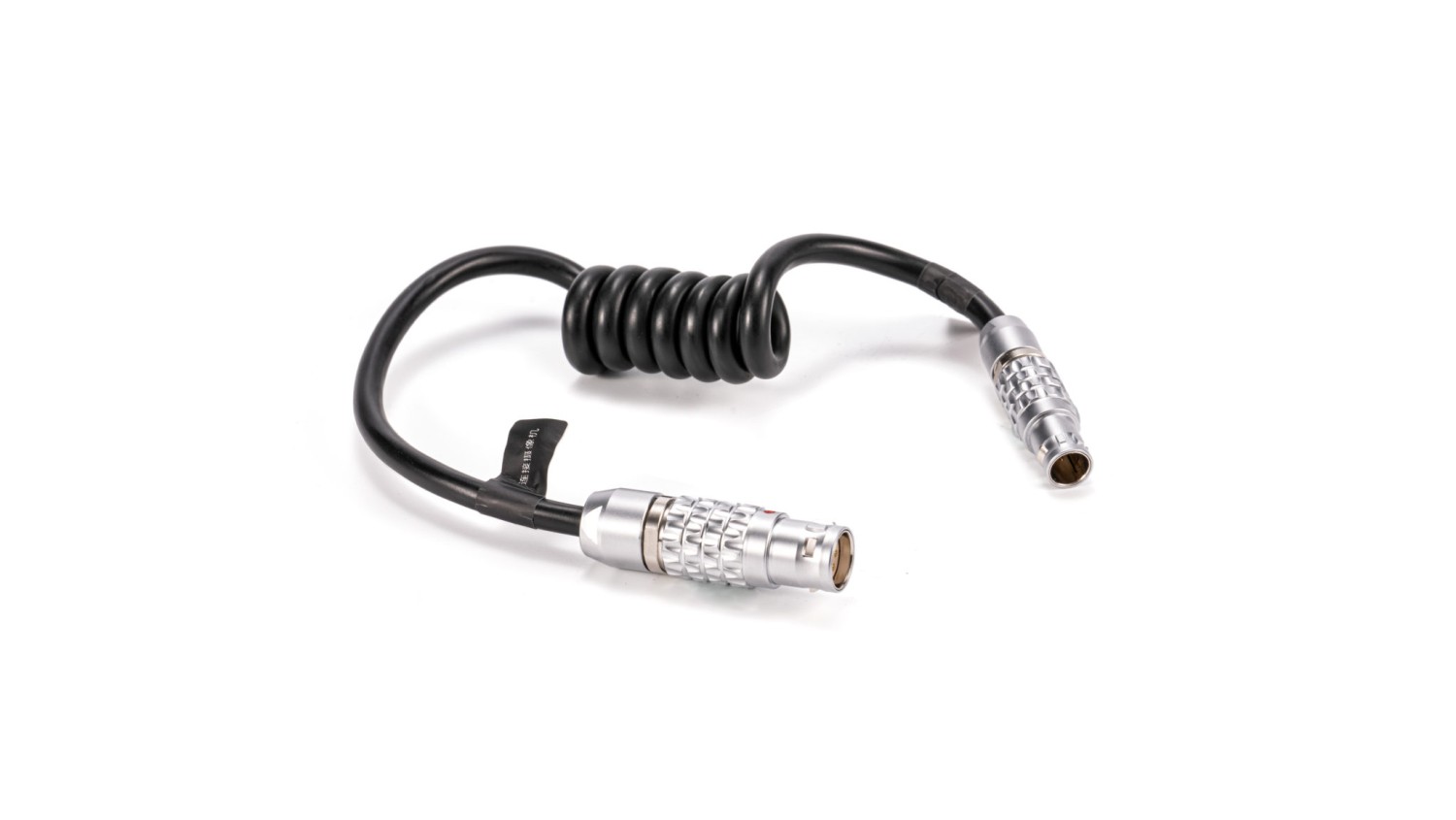

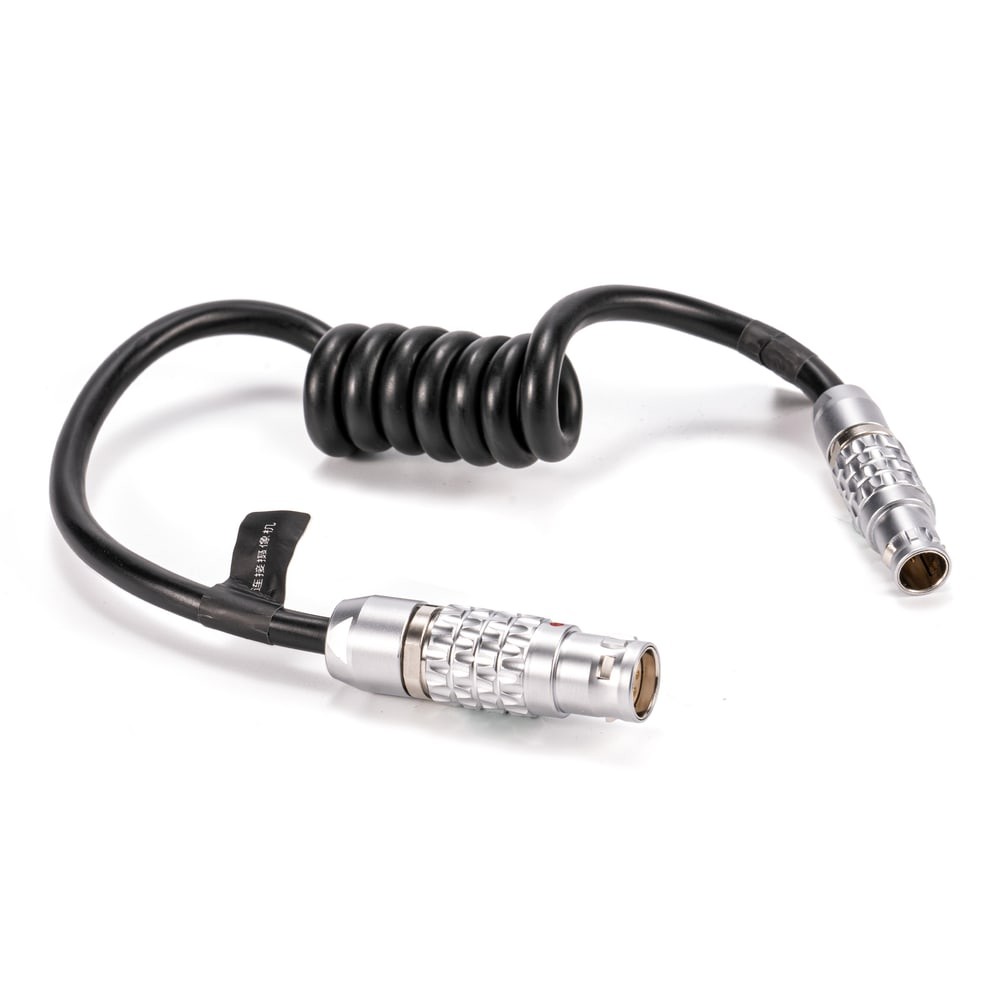

Tilta TCB-4LEM-8LEF je kroucený napájecí kabel 24 V pro ARRI ALEXA 35: zástrčka 4pin na straně modulu a zásuvka 8pin na straně kamery. Vede proud z modulu Tilta 24V Power Distribution Module for DJI Ronin 2 do napájecího vstupu kamery, takže ALEXA 35 na gimbalu běží z baterií Roninu 2. Je to náhradní kus za kabel dodávaný v sadě modulu.

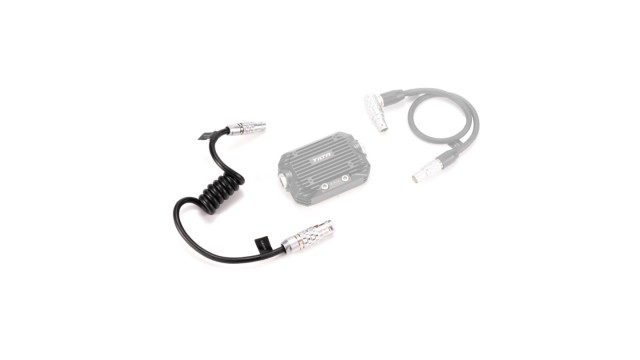

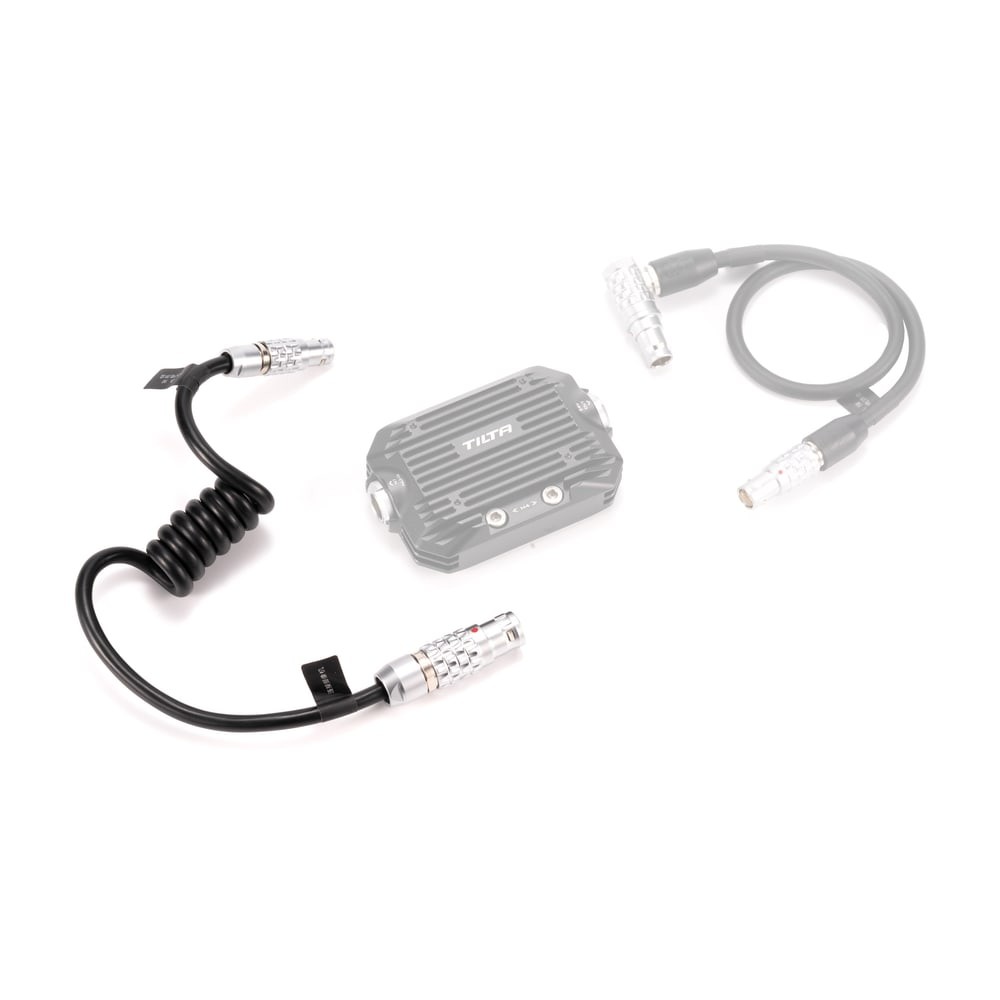

Tilta TCB-4LEM-8LEF je poslední článek napájení ARRI ALEXA 35 na DJI Ronin 2: gimbal → rozvodný modul 24 V → tento kabel → kamera. Kroucený kabel se při naklápění gimbalu natáhne a zase stočí, takže nikde nevisí a nezavadí.

4pin z modulu, 8pin do ALEXA 35

Zástrčka 4pin se zapojí do 24V výstupu modulu Tilta 24V Power Distribution Module for DJI Ronin 2, zásuvka 8pin na druhém konci přijme napájecí konektor ARRI ALEXA 35. Oba konektory mají zajištění push-pull, takže se kabel při pohybu gimbalu nevytrhne. Kabel je stavěný na 24 V, které kamera pro provoz potřebuje a které modul z Roninu 2 rozvádí — pro vysokonapěťové kamerové systémy a jejich příslušenství.

Kroucený, náhradní díl sady

Kroucené provedení se natáhne jen na vzdálenost, kterou zrovna potřebuje, a v klidu se stočí — na gimbalu, kde se kamera naklápí a otáčí, nevzniká volná smyčka. Konektory jsou z nerezové oceli, vodiče měděné, barva černá. Kabel je součástí sady modulu 24V Power Distribution Module; samostatně se kupuje jako náhrada nebo rezerva. Z Roninu 2 do modulu vede kabel TCB-R4LEM-4LEF-30.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
