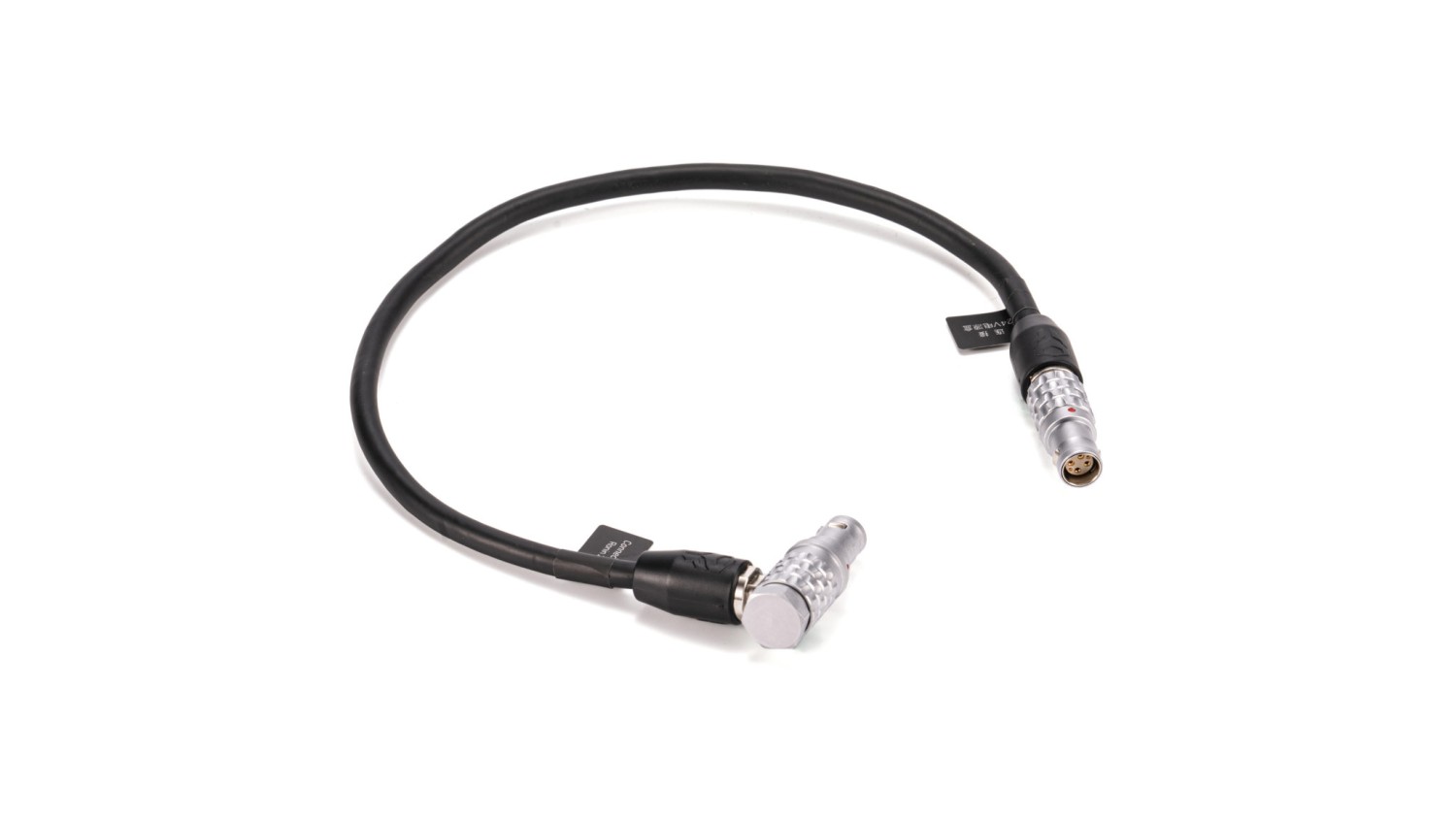

Tilta 4-Pin Right Angle Male to 4-Pin Female Power Cable (30cm)

Tilta TCB-R4LEM-4LEF-30 je 30cm napájecí kabel 24 V pro DJI Ronin 2: pravoúhlá zástrčka 4pin na straně gimbalu a zásuvka 4pin na druhém konci. Přivádí proud z Roninu 2 do modulu Tilta 24V Power Distribution Module for DJI Ronin 2, ze kterého se pak napájí kamera a příslušenství na 24 V. Je to náhradní kus za kabel dodávaný v sadě modulu.

Tilta TCB-R4LEM-4LEF-30 je spojka mezi DJI Ronin 2 a rozvodným modulem 24 V. Bez ní modul nemá odkud brát proud — jde o tentýž kabel, který je v sadě modulu, jako náhrada nebo záloha do brašny.

Pravoúhlá zástrčka do Roninu 2, zásuvka pro modul

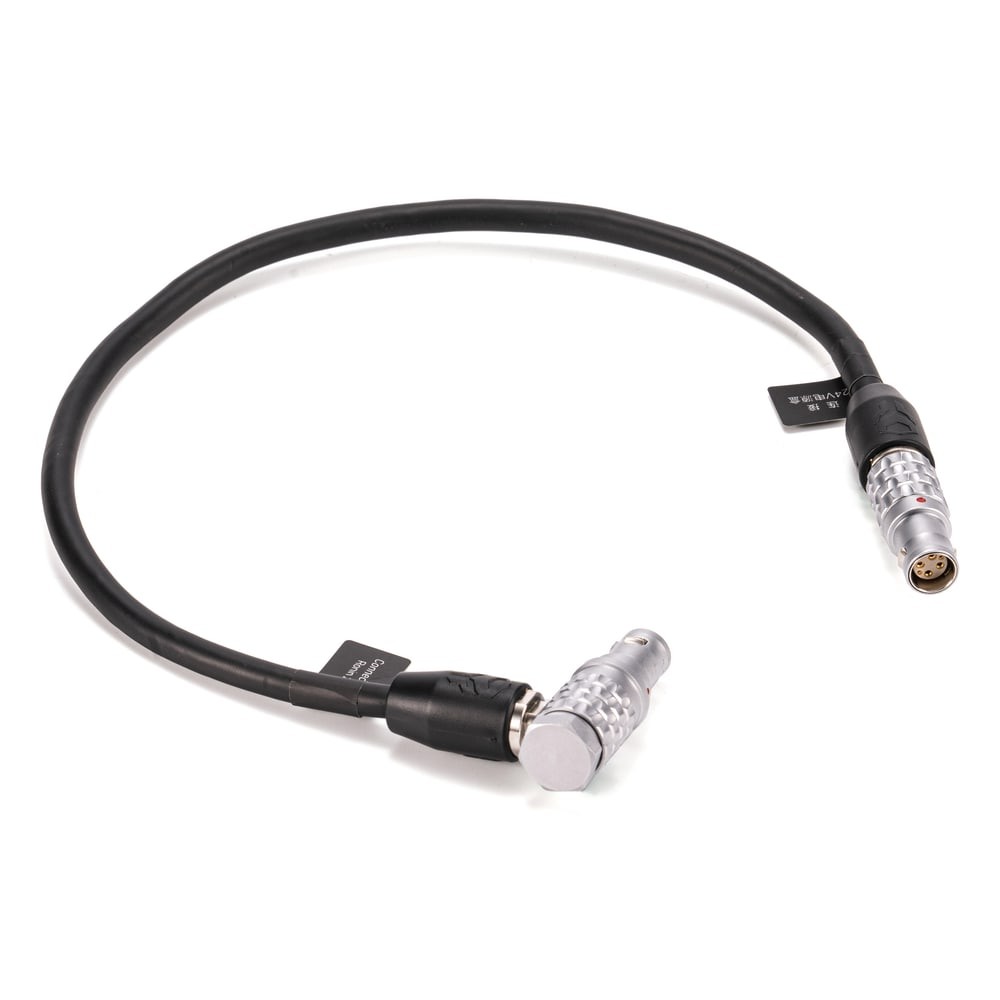

Pravoúhlá zástrčka 4pin se zapojí do napájecího výstupu na DJI Ronin 2 a díky úhlu 90° odchází kabel podél těla gimbalu, ne kolmo do prostoru. Zásuvka 4pin na druhém konci přijme zástrčku modulu Tilta 24V Power Distribution Module for DJI Ronin 2. Oba konektory mají zajištění push-pull, takže se kabel při otáčení gimbalu nevytrhne. Kabel je stavěný na 24 V, které Ronin 2 dodává pro vysokonapěťové kamerové systémy a příslušenství.

30 cm, náhradní díl sady

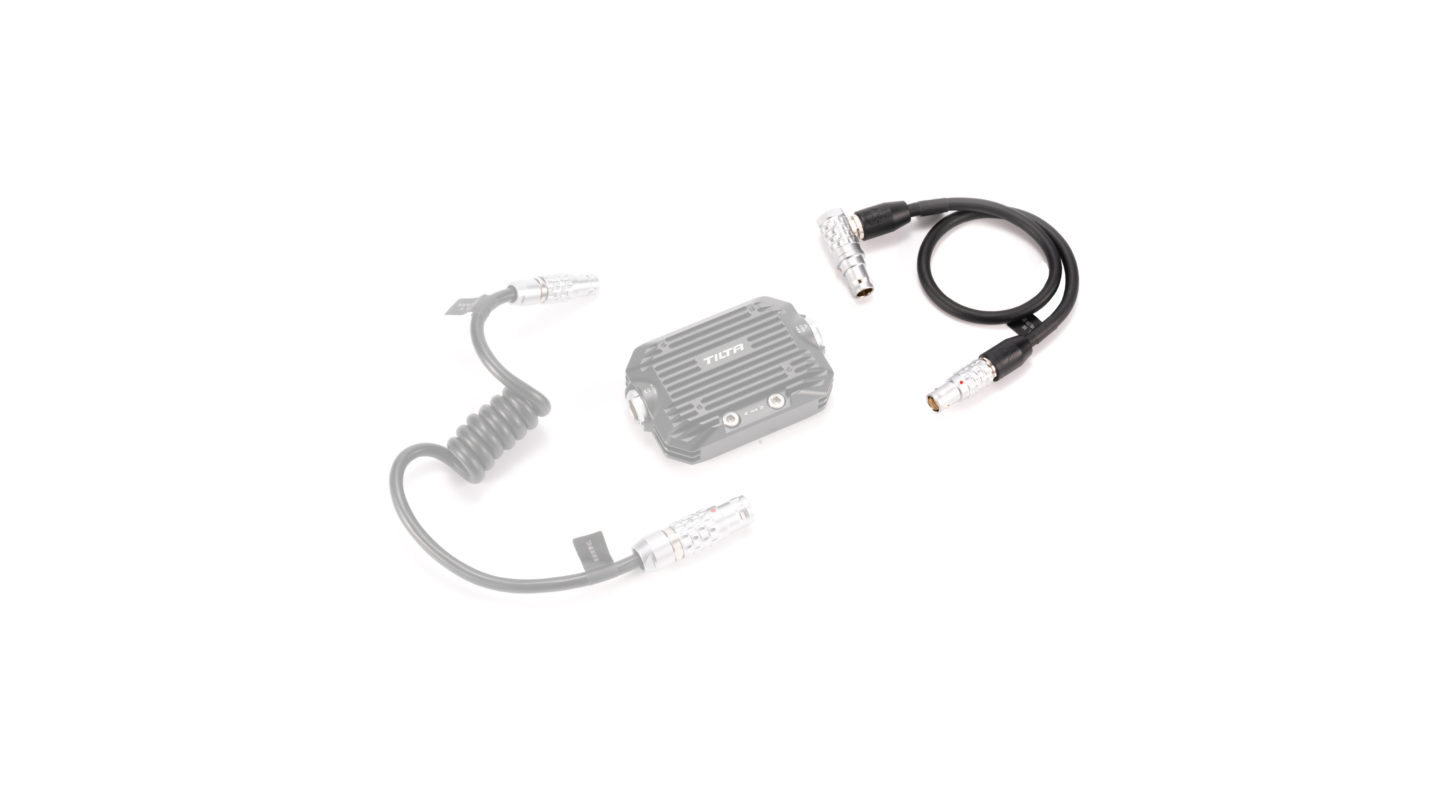

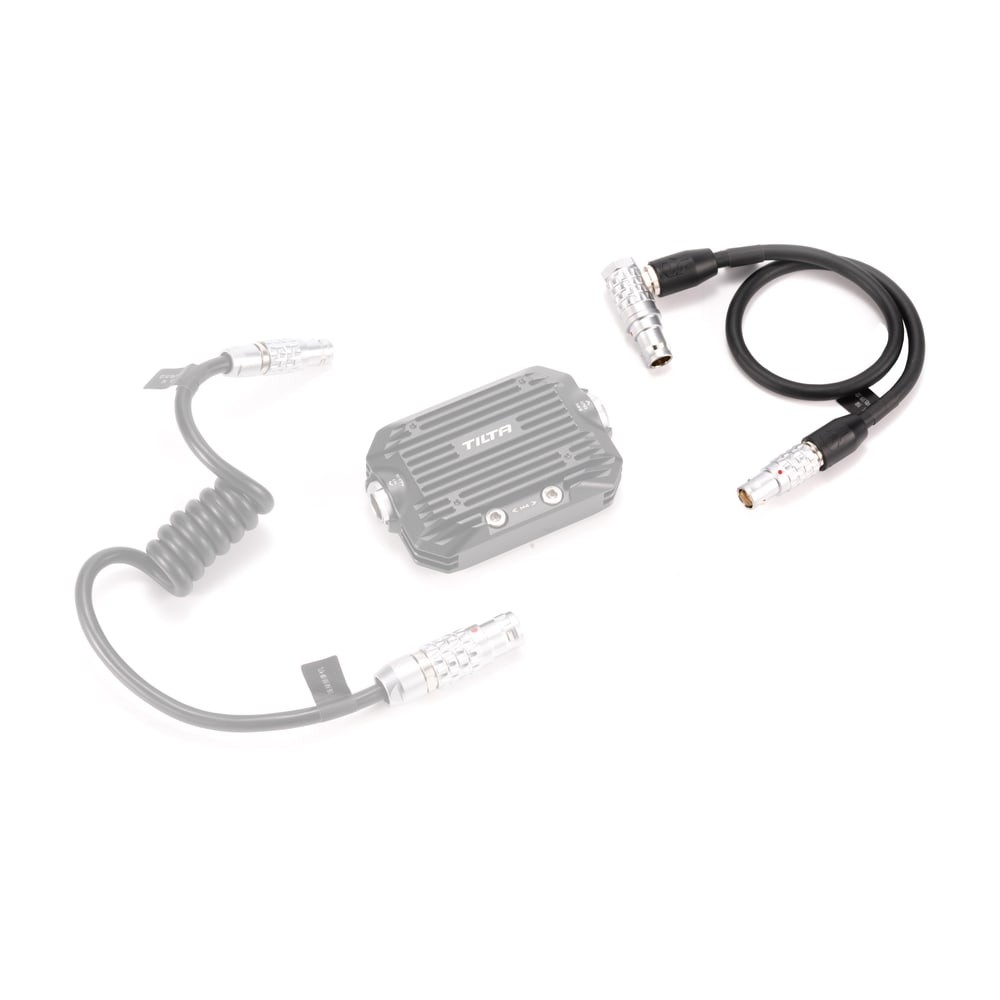

Délka 30 cm odpovídá vzdálenosti mezi výstupem gimbalu a modulem na jeho rameni, takže kabel nikde nevisí. Konektory jsou z plastu ABS, vodiče měděné, barva černá. Kabel je součástí sady modulu 24V Power Distribution Module; samostatně se kupuje jako náhrada nebo rezerva. Z modulu pak vede k ARRI ALEXA 35 kroucený kabel TCB-4LEM-8LEF.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
