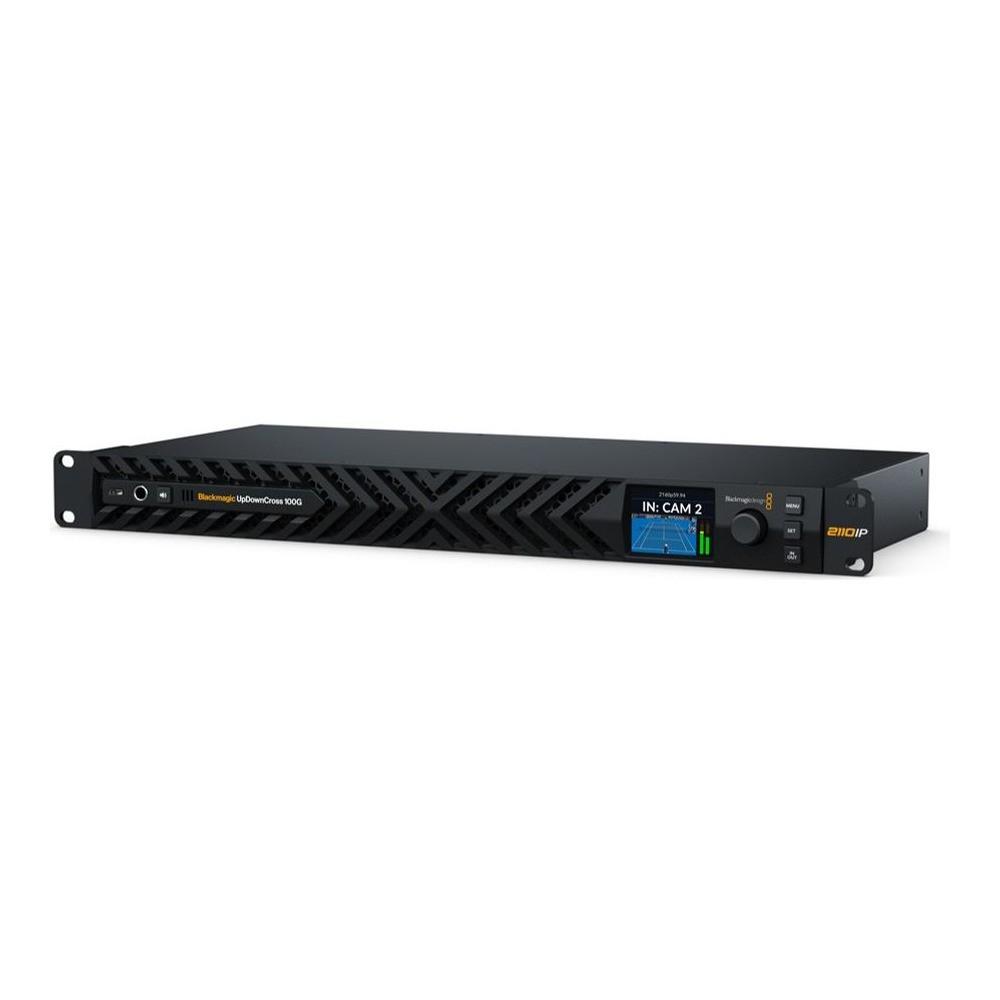

Blackmagic UpDownCross 100G

  • Doprava zdarma
Kód zboží: CONVNVIPJ/STG/100G

Blackmagic UpDownCross 100G je výkonný 8kanálový převodník standardů s nativním SMPTE 2110 přes 100G Ethernet. Současně převádí až osm samostatných SD, HD nebo Ultra HD IP video streamů, chráněných redundantními 100G QSFP28 linkami SMPTE 2022-7. 1RU přístroj nabízí samostatné NMOS řízení, přední LCD monitoring a redundantní AC napájení pro spolehlivý broadcastový…

Více informací

64 690 Kč s DPH 53 463 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
CONVNVIPJ/STG/100G
Přidat do porovnání Historie ceny
Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Blackmagic UpDownCross 100G je výkonný 8kanálový převodník standardů s nativním SMPTE 2110 přes 100G Ethernet. Současně převádí až osm samostatných SD, HD nebo Ultra HD IP video streamů, chráněných redundantními 100G QSFP28 linkami SMPTE 2022-7. 1RU přístroj nabízí samostatné NMOS řízení, přední LCD monitoring a redundantní AC napájení pro spolehlivý broadcastový provoz.

SMPTE 2110 · 100G infrastruktura

Osm převodů standardů v jednom racku

Blackmagic UpDownCross 100G převádí až osm samostatných IP video kanálů SD, HD a Ultra HD současně na požadovaný standard. Je určen pro husté IP broadcastové instalace, kde rozhoduje kapacita, redundance a přehledná kontrola na čelním panelu.

8× simultánní konverze2× 100G QSFP28

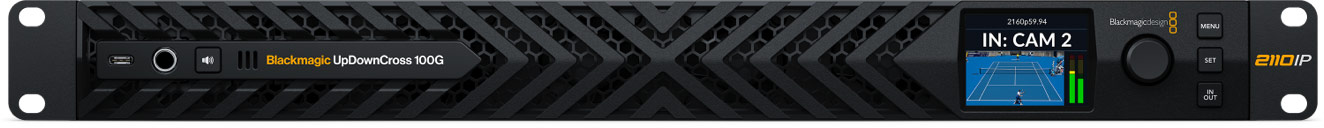

Blackmagic UpDownCross 100G v 1RU provedení

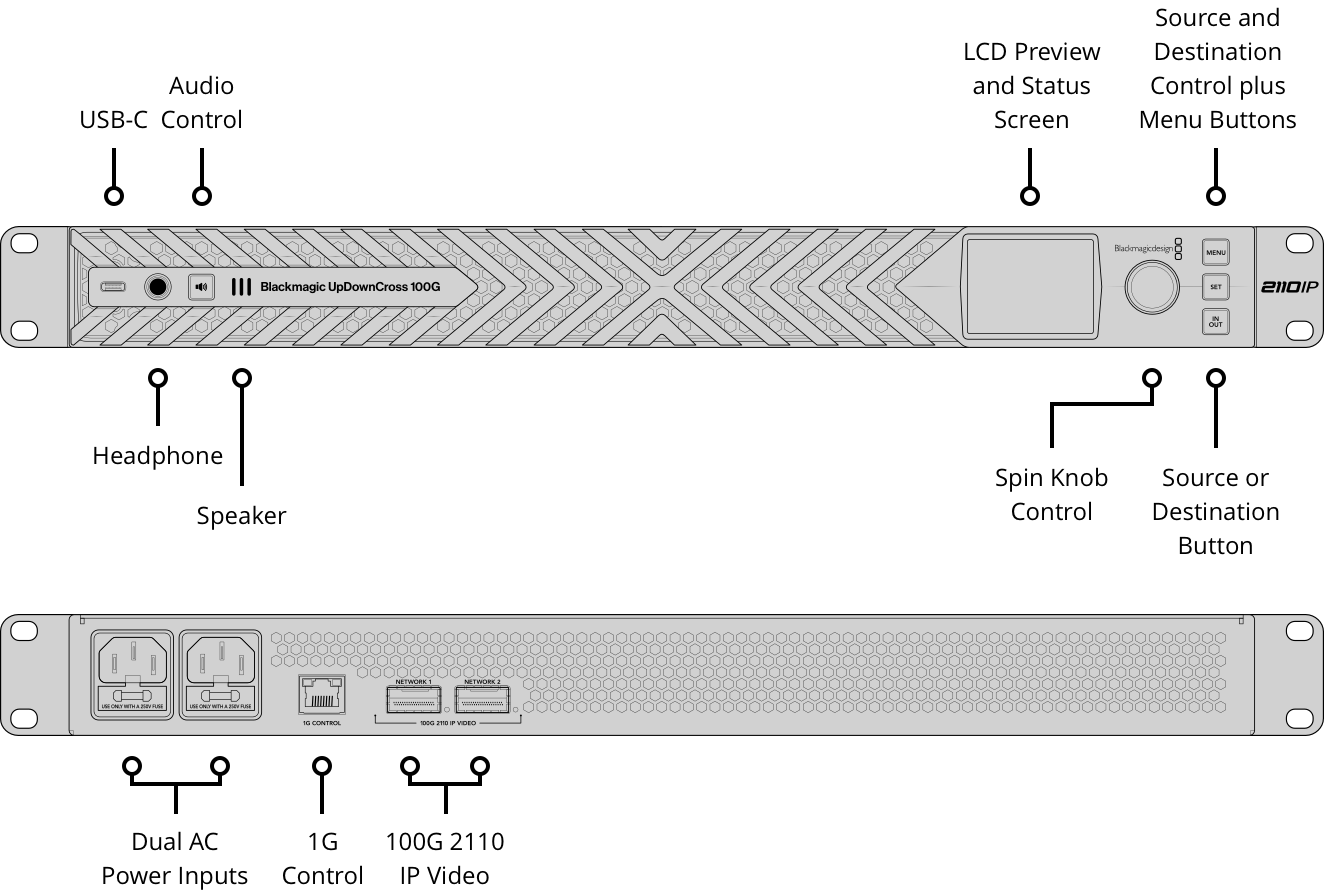

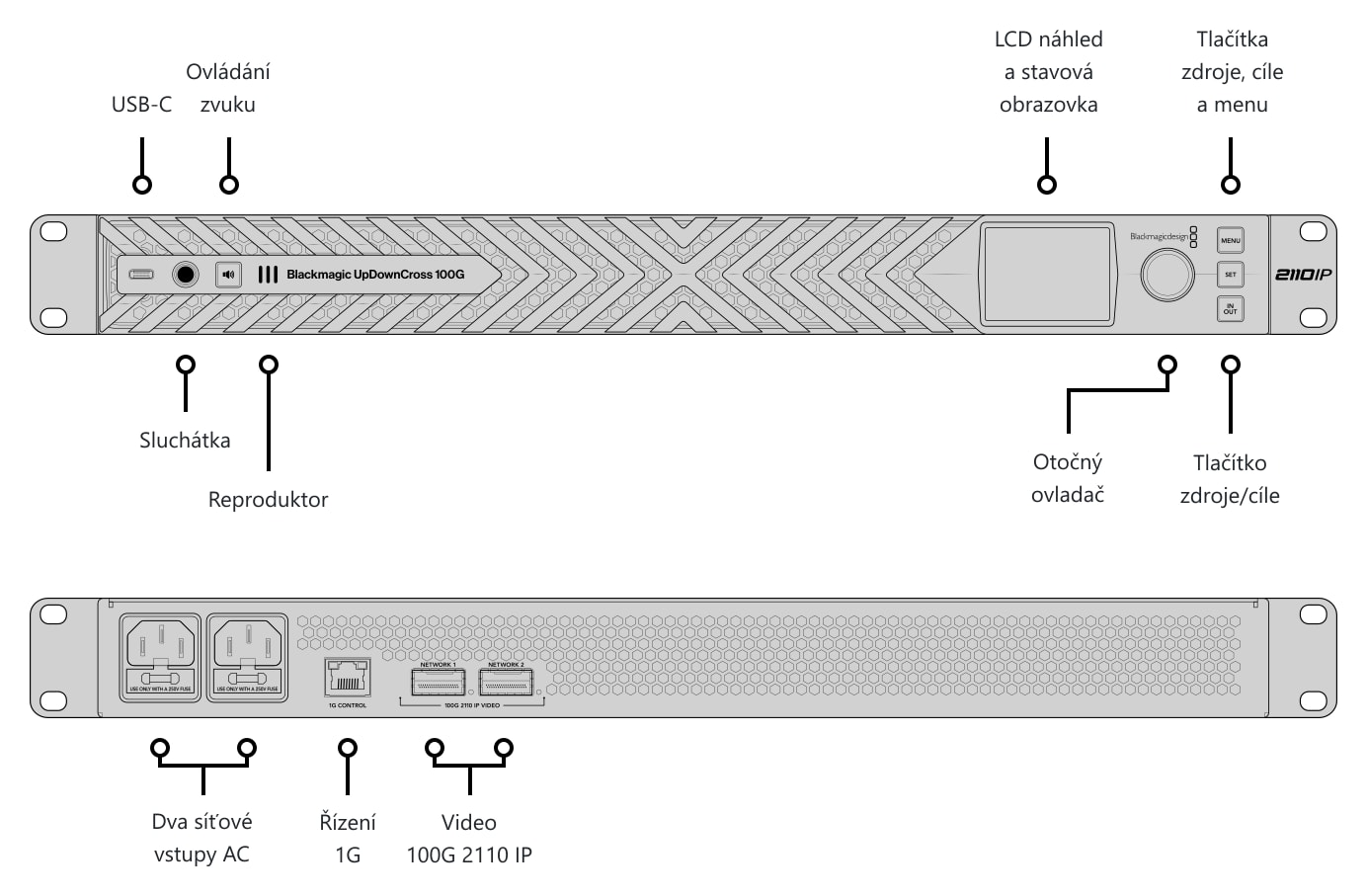

Připojení Blackmagic UpDownCross 100G

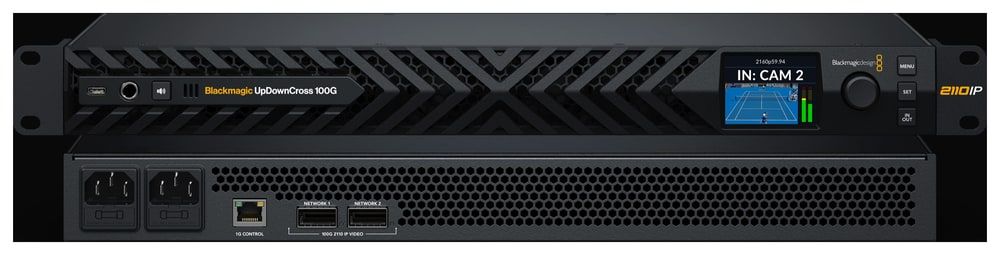

Redundantní síť bez kompromisů

Dva 100G QSFP28 porty přenášejí totožné SMPTE 2110 streamy po oddělených síťových cestách podle SMPTE 2022-7. Samostatný 1G RJ45 port odděluje NMOS řízení, konfiguraci a aktualizace firmwaru od mediální sítě; USB-C poskytuje lokální konfiguraci.

Každý IP video stream nese 16 kanálů embedded zvuku. Přístroj podporuje SMPTE 2110-20, -21, -30 a -40, 10bitové video a SD až Ultra HD 2160p60.

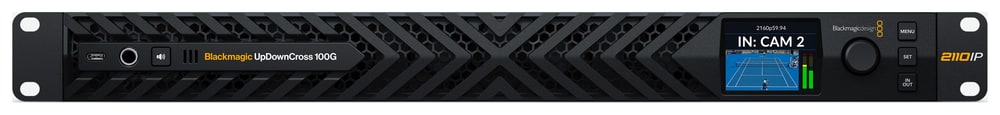

Monitoring přímo v racku

Vestavěný 2,2″ LCD, ovládací kolečko a tlačítka slouží k výběru zdroje i cíle a ke kontrole videa, audia, časového kódu a nastavení. Pro rychlou akustickou kontrolu je na předním panelu reproduktor i 6,35mm sluchátkový výstup.

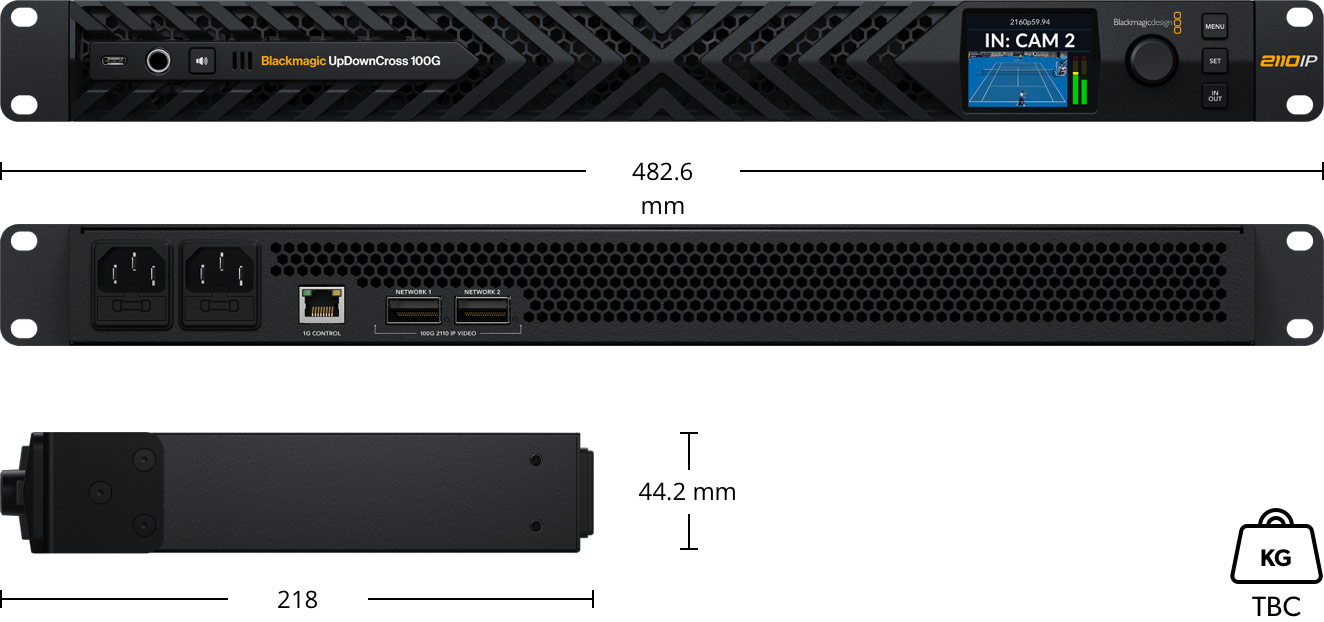

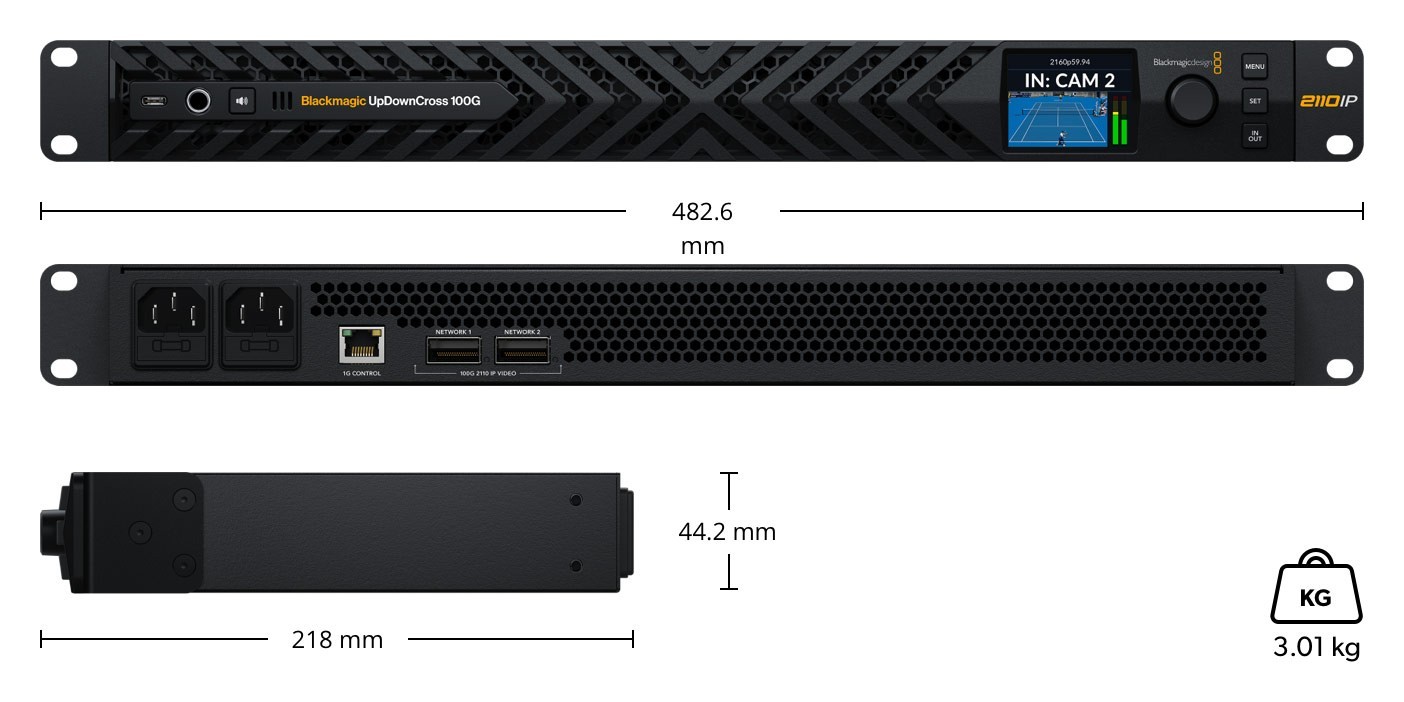

Rozměry a 1RU konstrukce Blackmagic UpDownCross 100G

Konverze a ochrana živého provozu

Blackmagic UpDownCross 100G je výkonný 8kanálový převodník standardů s nativním připojením SMPTE-2110 přes 100G Ethernet. Umožňuje současně převádět až 8 samostatných kanálů SD, HD a Ultra HD videa na jakýkoli jiný standard. Profesionální 1RU konstrukce má velmi tiché chlazení zepředu dozadu, redundantní 100G Ethernet pro plnou kompatibilitu SMPTE 2022-7, duální redundantní AC napájecí zdroje a samostatný NMOS řídicí port.

Standard SMPTE-2110 definuje přenos, synchronizaci a popis 10bitového videa, zvuku a pomocných dat přes řízené IP broadcastové sítě. Přístroj umí pracovat s PTP clockem a redundance SMPTE 2022-7 odesílá dvě identické kopie videa a zvuku přes oddělené cesty. Příchozí RTP pakety porovnává podle pořadových čísel a použije ten, který dorazí jako první — bez výpadků snímků a zvukových chyb.

OBSAH BALENÍ

  • Blackmagic UpDownCross 100G
  • Welcome wallet s QR kódem pro stažení softwaru

SPECIFIKACE

  • IP sítě: 2× 100G QSFP28, redundance SMPTE 2022-7
  • Konverze: až 8× Ultra HD nebo HD streamů současně
  • Řídicí síť: 1× 1G RJ45 pro NMOS, konfiguraci a firmware
  • IP audio: 16 kanálů embedded zvuku na každý video stream
  • Podporované standardy: SMPTE 2110-20, -21, -30, -40 a SMPTE 2022-7
  • Video: SD, HD a Ultra HD až 2160p60, 10bit
  • Monitoring: 2,2″ LCD, reproduktor a 6,35mm sluchátkový výstup
  • Počítačové rozhraní: USB-C pro konfiguraci a firmware
  • Napájení: 2× IEC C14, 2× interní 100–240V AC zdroj
  • Instalace: 1 rack unit
  • Provozní teplota: 0 až 40 °C
  • Záruka: 1 rok omezené záruky výrobce
Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Převodníky signálu

Hlavní parametry

Další funkce4K Up/Down Cross
