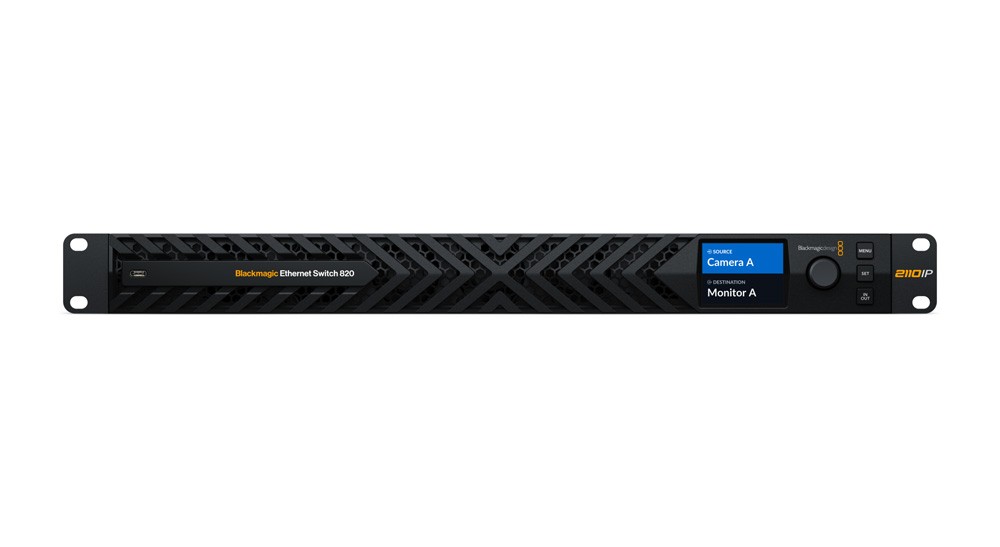

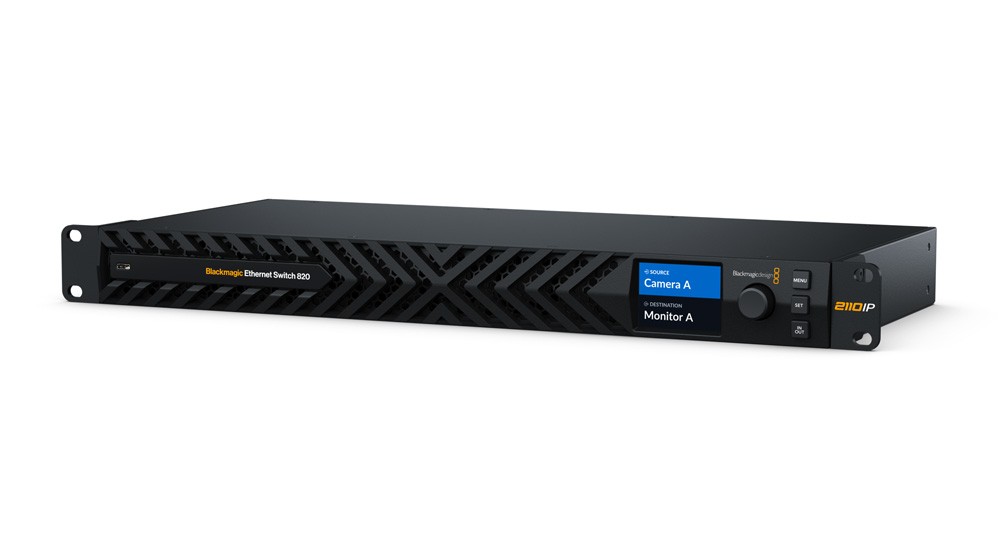

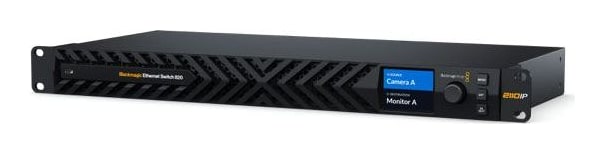

Blackmagic Ethernet Switch 820

Blackmagic Ethernet Switch 820 je navržen pro pokročilé broadcastové systémy. Poskytuje vysoký výkon s nízkou latencí a všechna připojení jsou umístěna na zadní straně, což udržuje kabeláž přehlednou, skrytou a bezpečnou.

Blackmagic Ethernet Switch 820 je nový vysoce výkonný model s nízkou latencí navržený pro pokročilé broadcastové systémy. Tento nový model obsahuje 8× 100G a 2× 10G Ethernet připojení a jednoduché směrování SMPTE-2110 přes přední panel. Blackmagic Ethernet Switch 820 má také dvě redundantní PTP hodinové Ethernet připojení, samostatný NMOS řídicí port a dedikovaný management port.

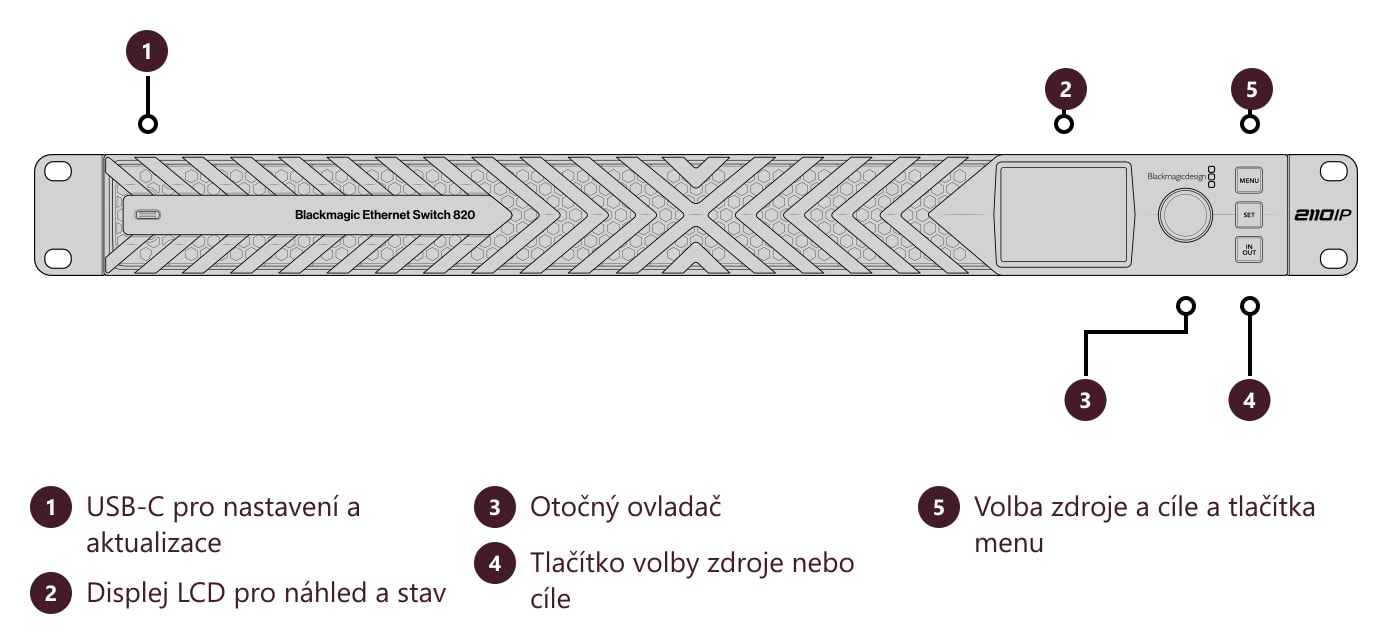

Nabízí 8× 100G a 2× 10G Ethernet připojení spolu s jednoduchým směrováním SMPTE-2110 přes přední panel. Profesionální systém chlazení zepředu dozadu je navíc velmi tichý. Pro pokročilé systémy má dvě redundantní PTP Ethernetové synchronizační připojení, samostatný řídicí port NMOS a dedikovaný port pro správu.

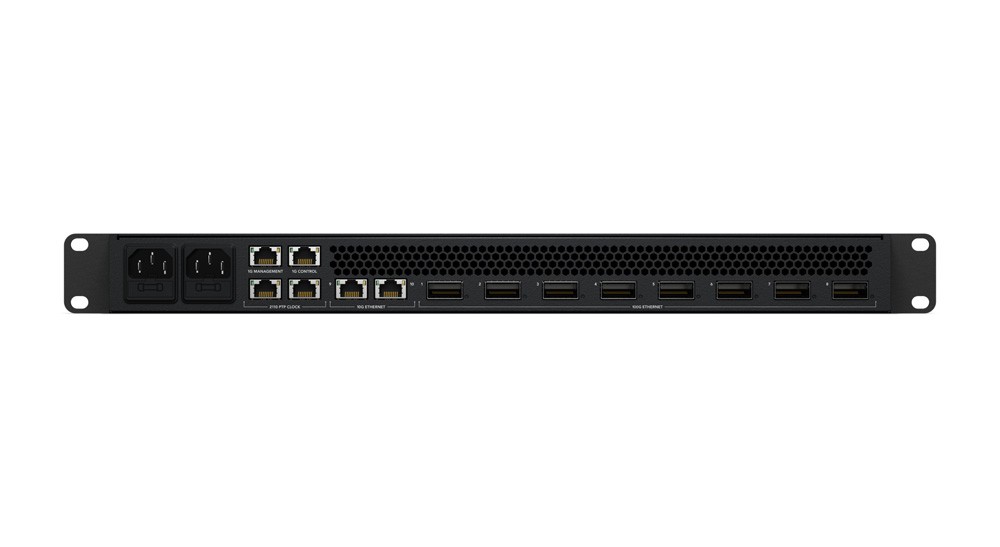

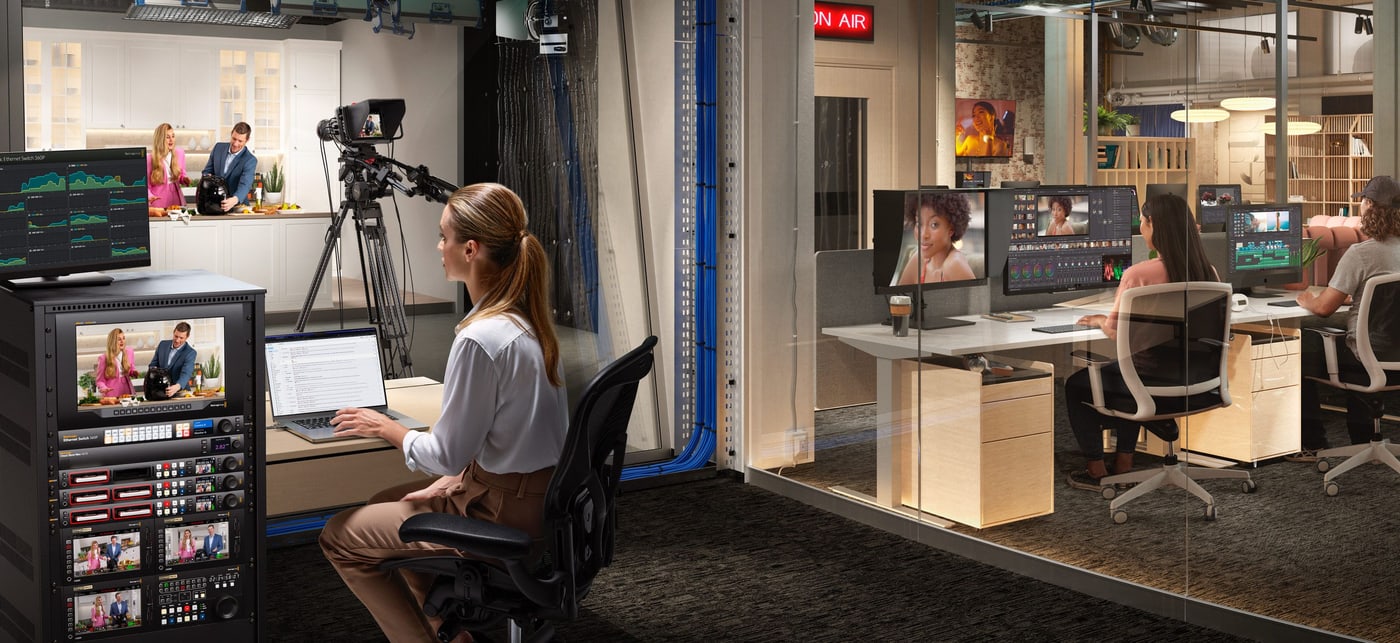

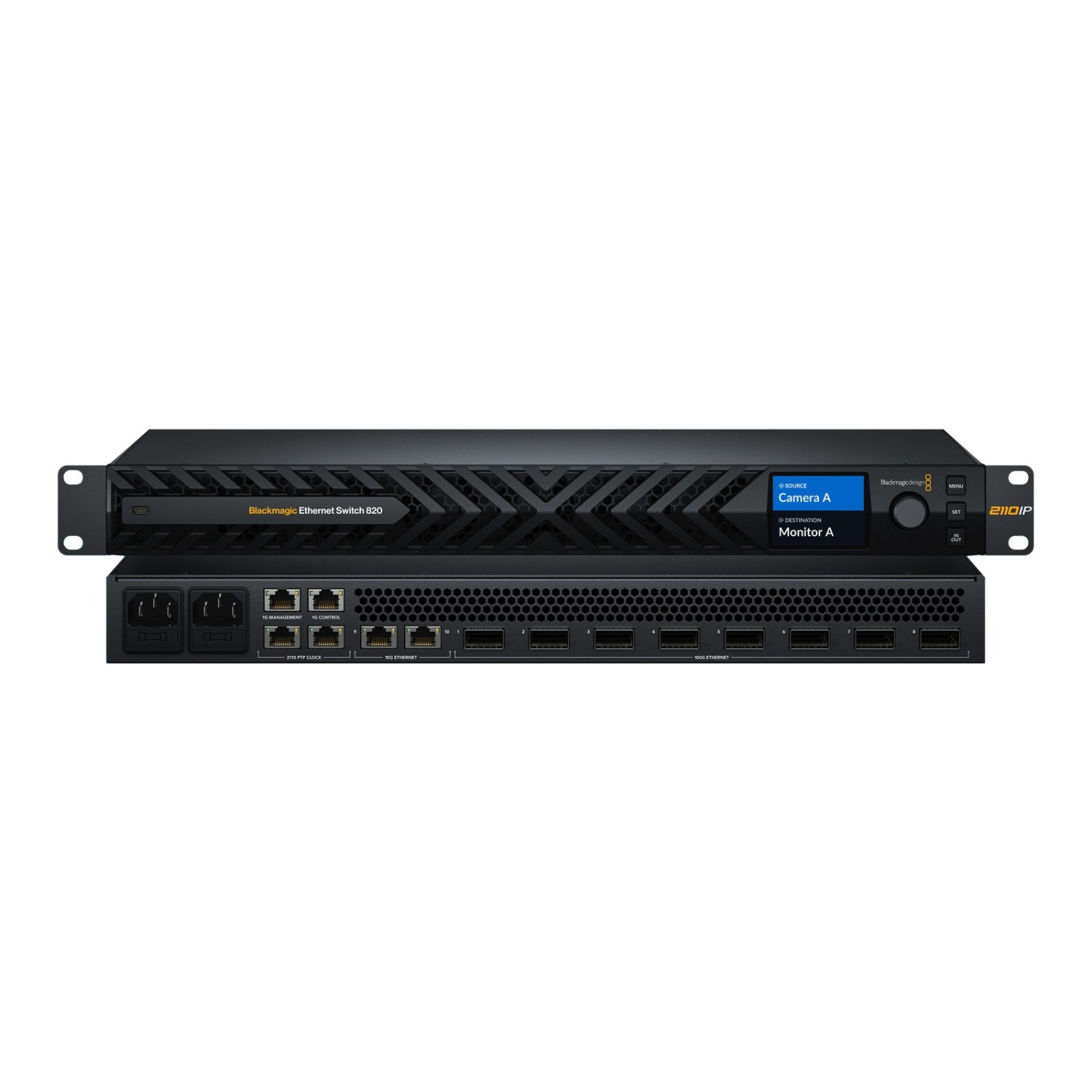

Modely Blackmagic Ethernet Switch jsou navrženy speciálně pro televizní provoz. Všechna síťová připojení jsou umístěna na zadní straně, stejně jako porty broadcast zařízení, což umožňuje přehledné vedení kabeláže bez nepořádku. Blackmagic Ethernet Switch 820 je výkonnější konstrukce s profesionálním chlazením zepředu dozadu, 6 ventilátory pro redundanci, duálním redundantním napájením a jednoduchým ovládáním směrování. Tento tichý design je velmi důležitý při práci v blízkosti zařízení, například v broadcastových vozech nebo mini-rackech.

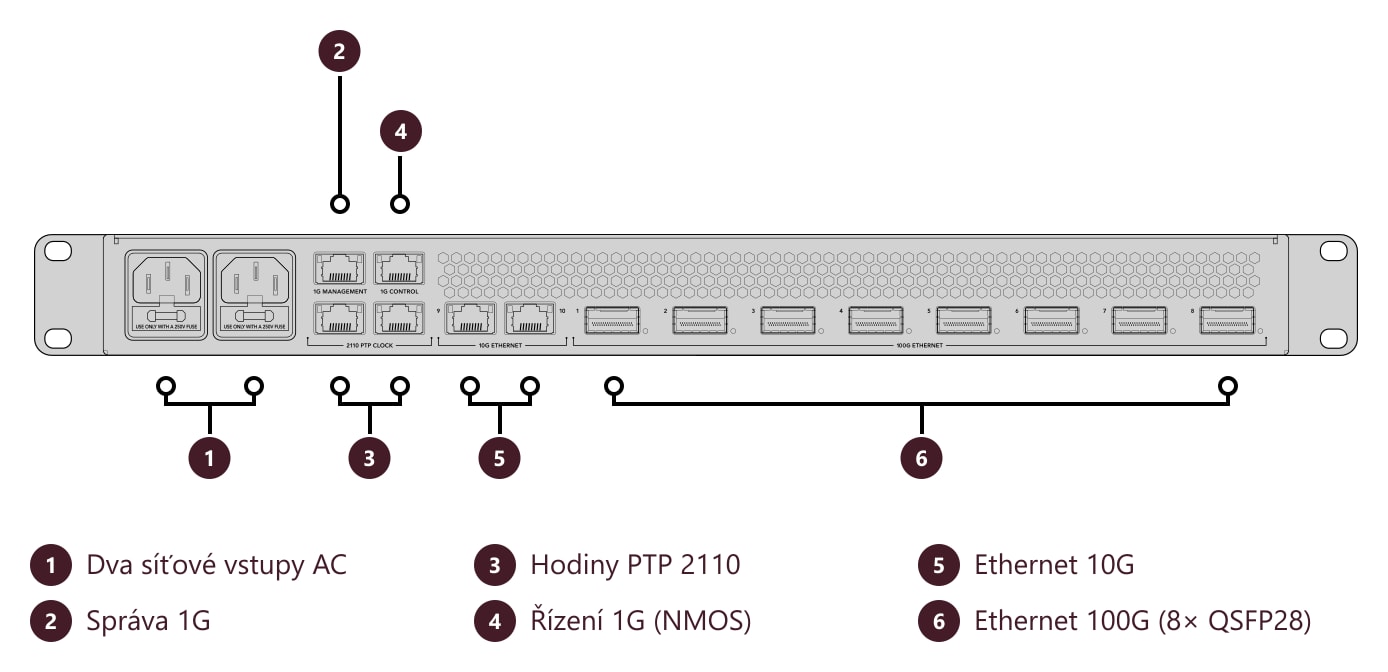

Výkonnější model obsahuje 8 samostatných 100G Ethernet připojení pomocí QSFP konektorů. Tyto 100G porty se používají pro připojení zařízení jako HyperDeck ISO Recorder 100G a Blackmagic Cloud Store Ultra, nebo pro SMPTE-2110 sítě s ATEM Constellation IP přepínači, HyperDeck ISO Recorder 100G a dalšími zařízeními.

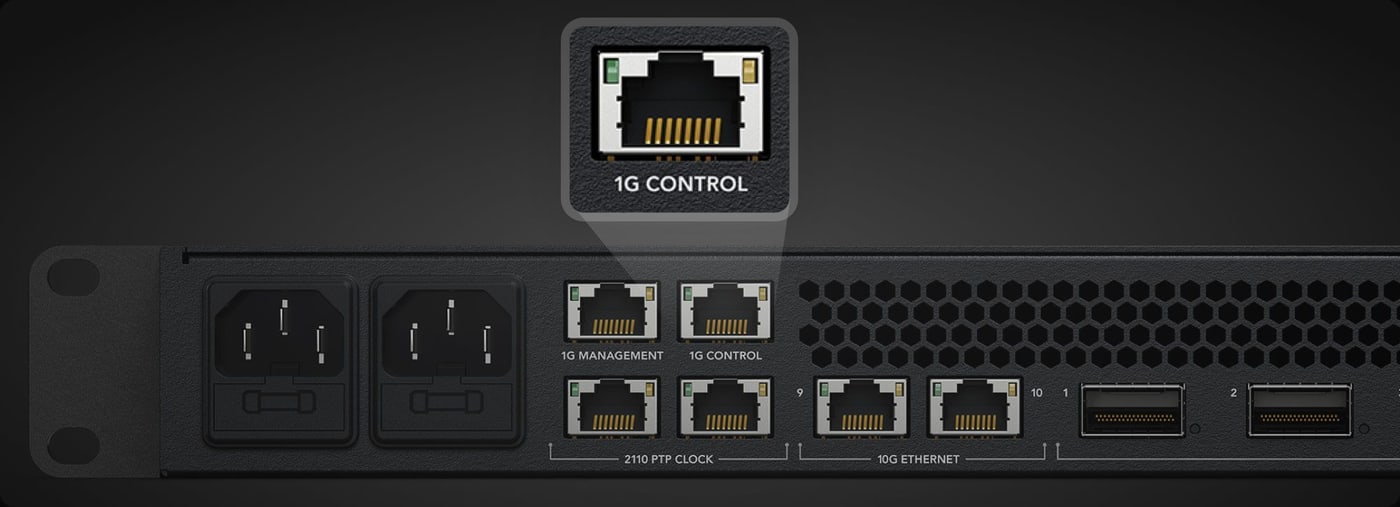

Blackmagic Ethernet Switch 820 má také dedikované NMOS řídicí Ethernet připojení. Tento vyhrazený kontrolní port zajišťuje, že NMOS provoz je oddělen od video a audio dat, takže řízení nesoutěží o šířku pásma, což zajišťuje nízkou latenci přepínání v SMPTE-2110 IP síti. NMOS řízení je důležité v SMPTE-2110 systémech, protože poskytuje standardizovaný způsob objevování, registrace a správy IP zařízení v síti. Po připojení nového SMPTE-2110 zařízení jej NMOS automaticky rozpozná a zpřístupní pro směrování, čímž odpadá nutnost ruční konfigurace. Nastavení je tak jednoduché a nevyžaduje IT znalosti.

Model Blackmagic Ethernet Switch 820 obsahuje 2 redundantní PTP hodinové vstupy. Redundantní PTP porty umožňují přesnou synchronizaci všech zařízení připojených ke switchi. PTP zajišťuje, že všechna SMPTE-2110 zařízení sdílejí přesný časový referenční signál, což je klíčové pro synchronizaci videa, zvuku a dat. Pokud selže hlavní PTP clock, druhý port plynule převezme synchronizaci. To je zásadní v živé produkci, kde i krátká ztráta synchronizace může způsobit výpadky ve vysílání. Redundantní PTP porty také umožňují připojení dvou samostatných grandmaster hodin, takže SMPTE-2110 síť zůstává synchronizovaná i při poruše zařízení, kabeláže nebo při údržbě.

Klíčové vlastnosti:

• Speciálně navržen pro SMPTE-2110 IP video
• Vysoce rychlý Ethernet switch pro televizní použití
• 8× 100G Ethernet portů a 2× 10G Ethernet porty
• Podpora PTP s 2 redundantními PTP Ethernet porty
• Dedikovaný NMOS řídicí Ethernet port
• Bez nutnosti složité konfigurace multicastu
• LCD pro jednoduché TV-style směrování IP videa
• Status video výstup s grafy reálných rychlostí portů
