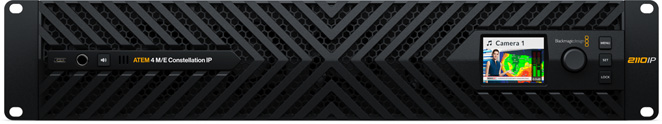

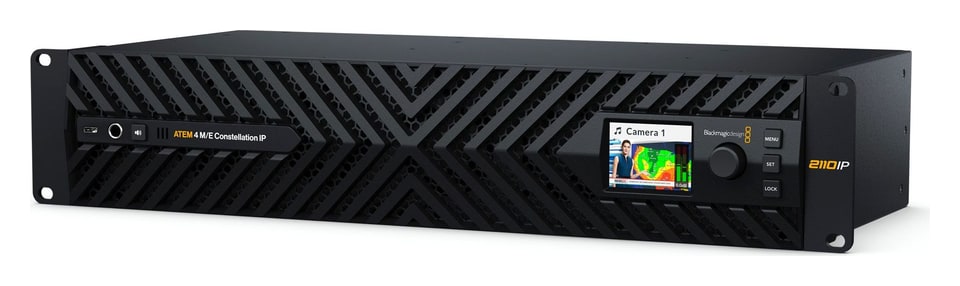

Blackmagic Design ATEM 4 M/E Constellation IP

Další informace

Síťová redundance a produkční workflow

Přepínače ATEM Constellation IP jsou navrženy pro špičkový broadcast a živou produkci a jejich konstrukce zahrnuje chlazení zepředu dozadu, rozsáhlou redundanci, podporu SMPTE-2022-7 na všech 100G video portech, redundantní PTP hodinové připojení, 2× 10G Ethernet pro řídicí porty a redundantní AC napájecí zdroje.

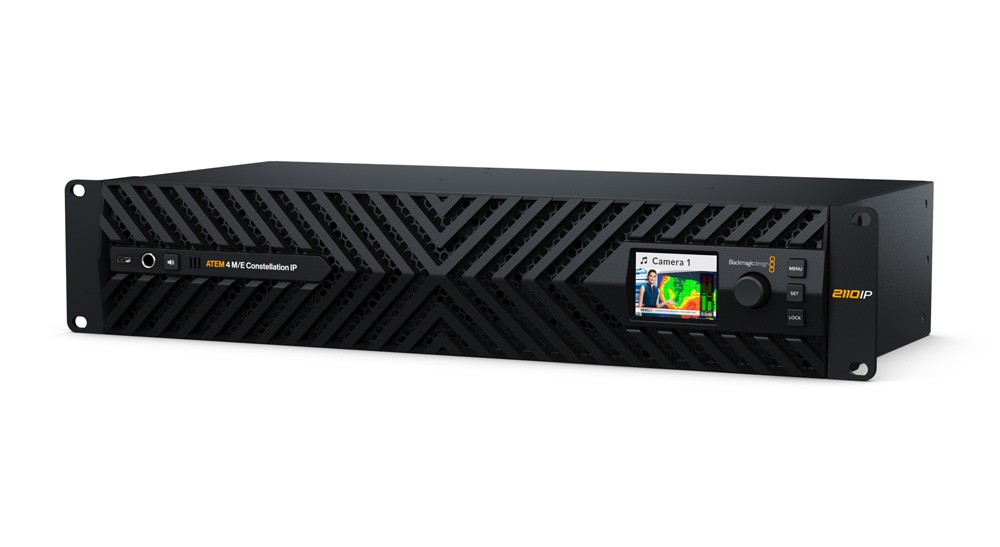

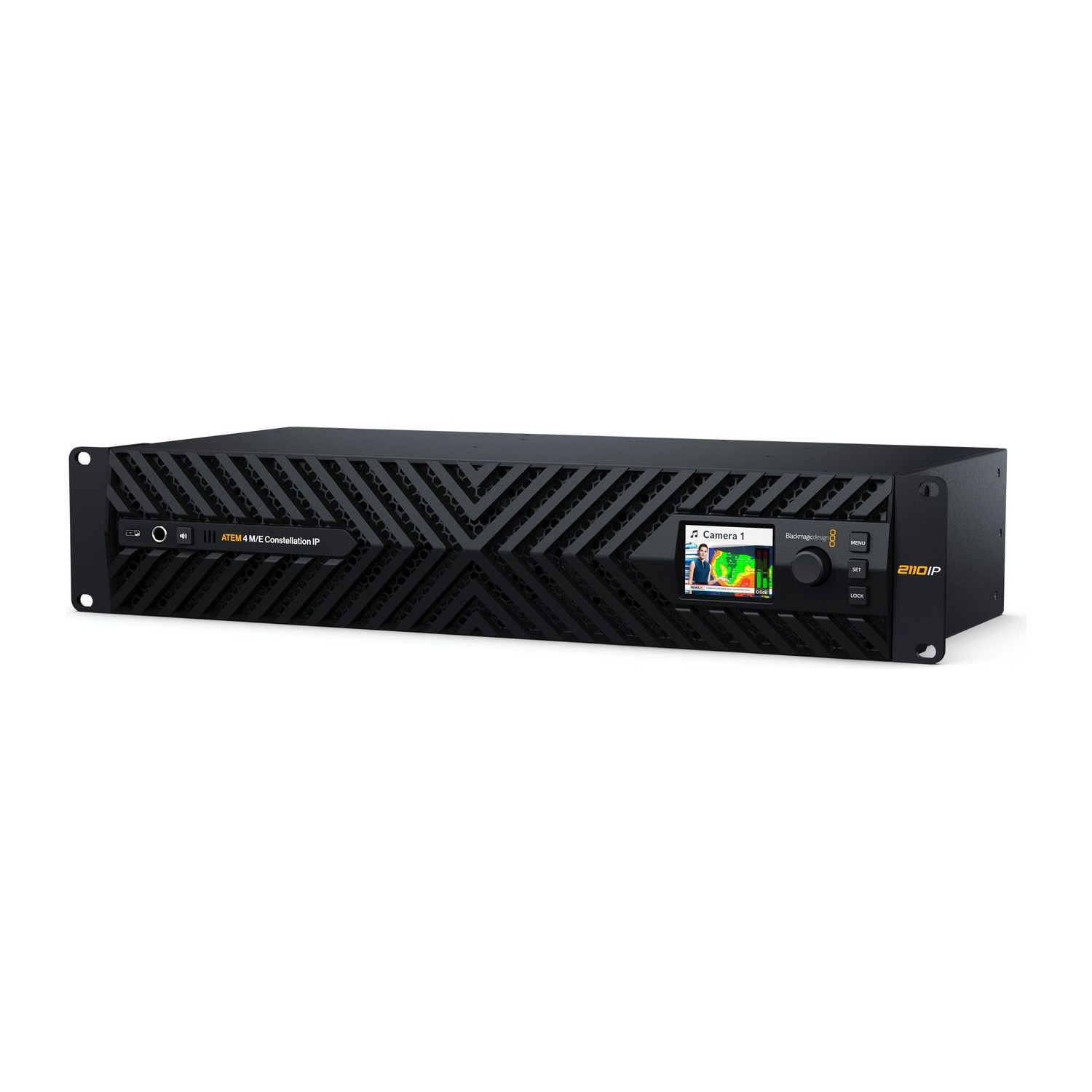

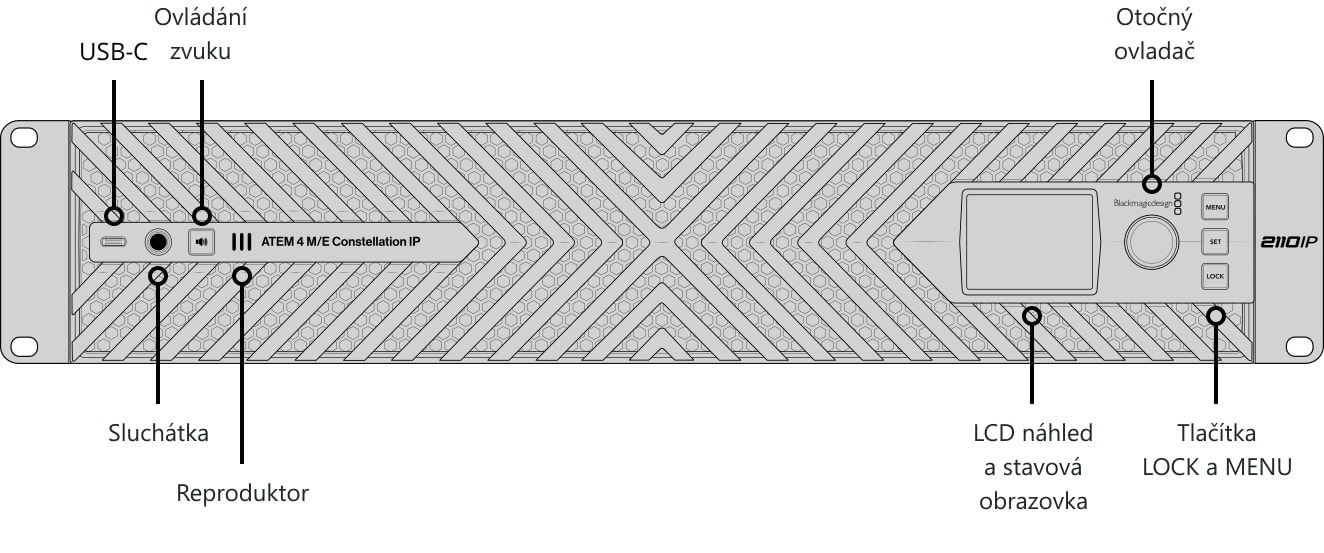

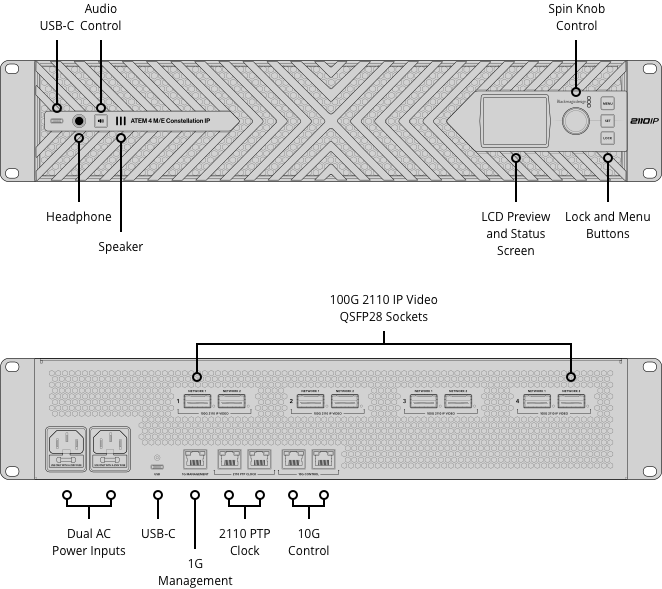

ATEM 4 M/E Constellation IP má výrazně odlišný design, protože je určen pro špičkové broadcast provozy. Konstrukce využívá chlazení zepředu dozadu se 4 velmi tichými ventilátory. Všechna připojení mají plnou redundanci se SMPTE-2022-7 na všech video portech, plus další redundanci na řídicích a PTP Ethernet portech. Vestavěný LCD displej zobrazuje všechny standardní stavové informace ATEM Constellation a umožňuje přístup do nastavení. Přední panel obsahuje také sluchátkový výstup a vestavěný reproduktor pro lokální monitoring programu.

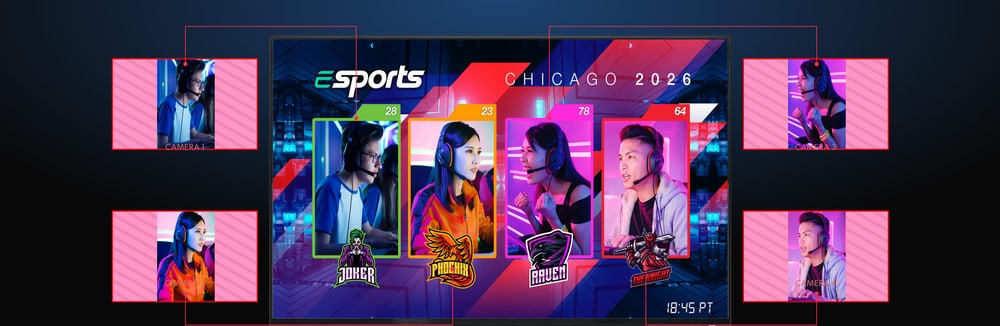

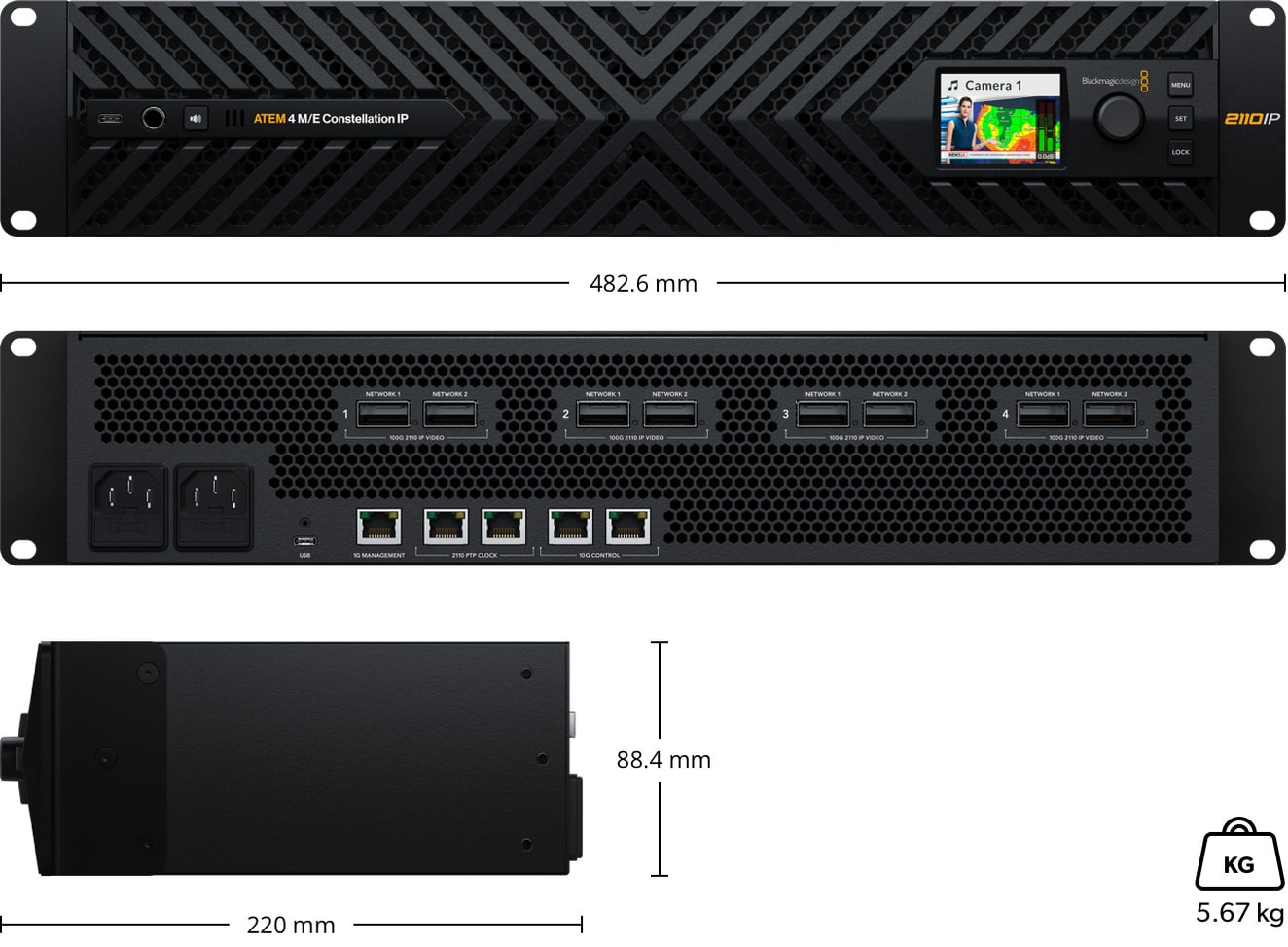

Standardní model 4 M/E má 32 vstupů SMPTE-2022-7 s převodem formátu pomocí 4 sad duálních redundantních 100G Ethernet připojení. Dále nabízí 32 SMPTE-2110 výstupů, 16 ATEM Advanced Keyerů, 4 multiview a 2 SuperSource, celkem tedy 12 DVE.

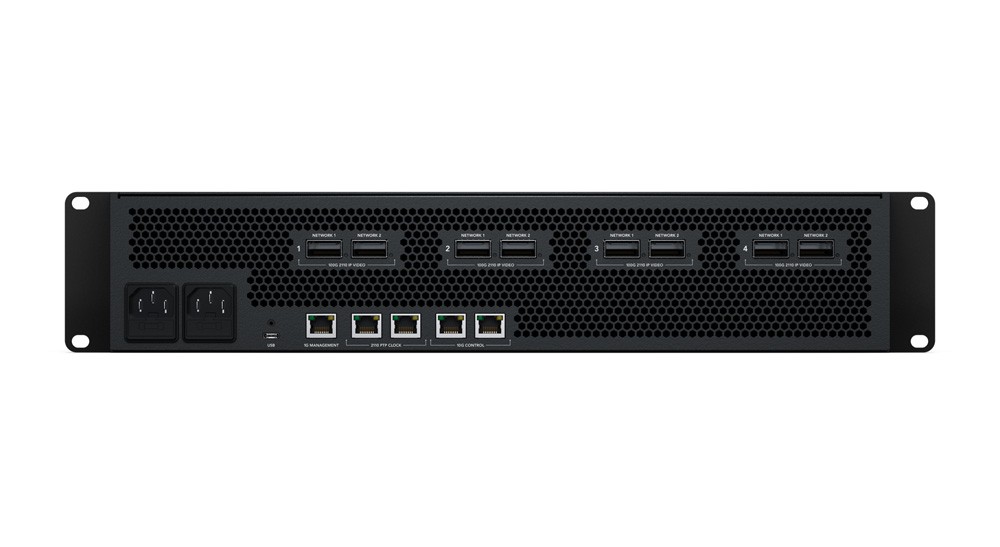

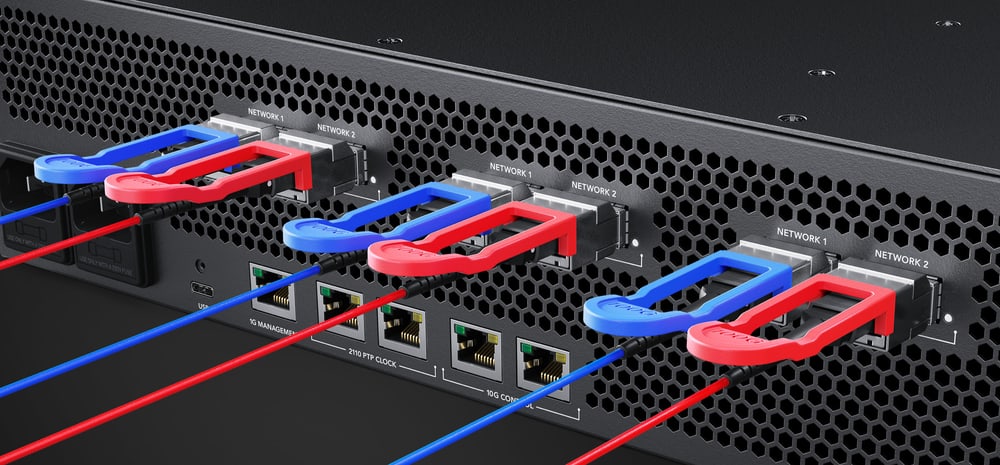

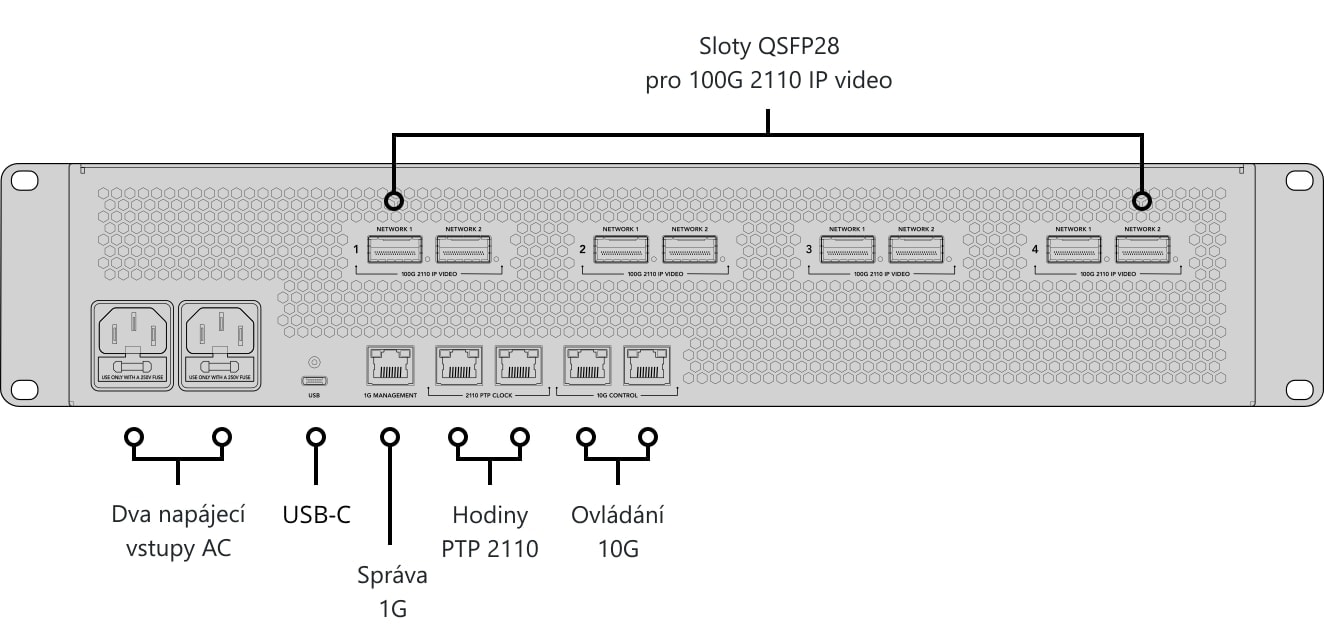

ATEM 4 M/E Constellation IP podporuje více SMPTE-2110 připojení přes 100G Ethernet, přičemž každé připojení podporuje 8 vstupních a 8 výstupních video kanálů. Přepínač mapuje vstupy a výstupy přes více 100G Ethernet připojení. Každé 100G Ethernet připojení má dva samostatné konektory pro podporu redundance SMPTE-2110, takže lze každý port připojit k jinému switchi. SMPTE 2022-7 Seamless Protection Switching odesílá dvě identické kopie videa a zvuku přes dvě cesty a na přijímací straně porovnává RTP pakety podle pořadí a skládá obraz z prvního doručeného paketu. Přepínání je zcela plynulé.

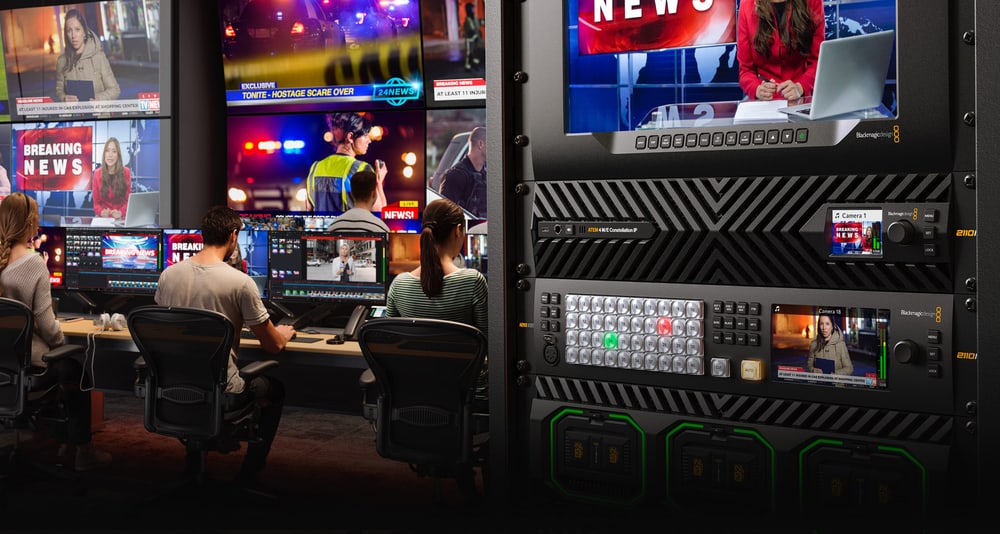

Jednou z výhod SMPTE-2110 je, že síťové video zdroje používají stejný standard. V praxi ale živá produkce není vždy jednoduchá a zdroje často pracují v různých formátech. ATEM 4 M/E Constellation IP tento problém řeší, protože každý vstup má dedikovaný převodník standardů. Všechny vstupy se tak automaticky převádějí do standardu přepínače a lze připojit jakýkoli zdroj.

ATEM 4 M/E Constellation IP podporuje všechny běžné broadcast standardy. Díky konverzi na všech vstupech lze současně pracovat s různými formáty. Podporuje HD i Ultra HD standardy včetně 720p, 1080i, 1080p a 2160p až do 60p. To je zásadní pro práci v různých produkcích po celém světě. Talkback, tally a ovládání lze navíc posílat i do SDI zařízení, pokud je připojen Blackmagic SDI Expander 8x12G, který umožňuje propojení zpět do kamer pro návrat programu, ovládání kamer a komunikaci.

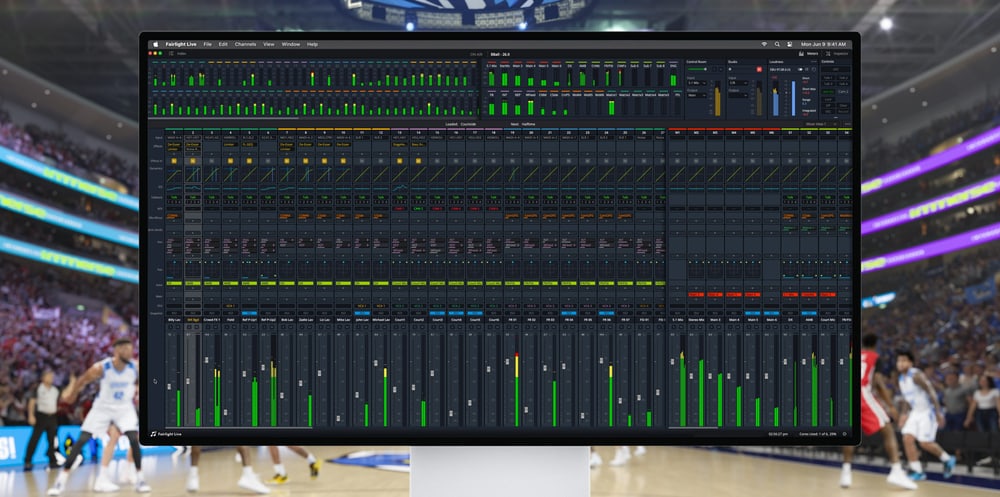

Fairlight Live je nejvýkonnější 2110 softwarový audio mixér pro broadcast a živé akce. Podporuje směrování zvuku do a z ATEM přepínačů přes USB a na rozdíl od hardwarových mixérů nativně podporuje stereo, surround i imerzní zvuk. Nabízí podporu pluginů třetích stran, AFL/PFL Solo, talkback a pokročilé vstupní funkce jako remote gain a duální vstupy. Obsahuje také cue přehrávač, snapshoty, interní matici a další funkce. Lze spustit více systémů pro více uživatelů nebo plnou redundanci.

Všechny ATEM 4 M/E Constellation přepínače mají jednoduchý vestavěný talkback, který využívá audio kanály 15 a 16 pro obousměrnou komunikaci s kamerami Blackmagic Design. Fairlight Live však nabízí více talkback busů a plné směrování zvuku na ATEM 4 M/E Constellation IP, takže lze vytvořit libovolný počet talkback busů. To umožňuje ještě pokročilejší komunikaci, včetně kamerových a technických okruhů, komentátorských busů a samostatných mixů pro každého uživatele. Stačí směrovat talkback bus na kanály 15 a 16 libovolného ATEM výstupu a ten poslat do kamer nebo komentátorů.

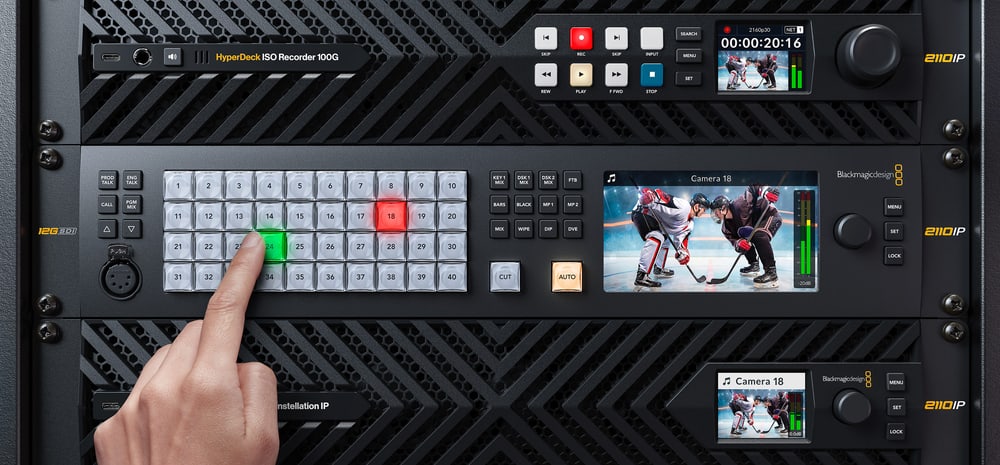

Design ATEM 4 M/E Constellation IP s chlazením zepředu dozadu omezuje prostor pro ovládací prvky na předním panelu. Tento problém řeší ATEM Monitoring Rack Panel do racku, který kombinuje ovládání a monitoring. Nabízí stejné ovládací prvky jako SDI modely a funguje jako samostatný monitorovací převodník a ovládací panel. Obsahuje rackové provedení s profesionálními tlačítky, dedikovaný Ethernet port, redundantní 10G Ethernet SMPTE-2022-7 na 12G-SDI a HDMI převodník pro lokální monitoring a také 5pinové talkback rozhraní na předním panelu.

Klíčové funkce

• Výkonný nativní SMPTE-2110 přepínač pro živou produkci
• 32 vstupů pomocí 4 sad redundantních 100G Ethernet připojení
• Práce s 12G-SDI nebo SMPTE-2110 IP videem
• Redundantní 100G Ethernet pro plnou kompatibilitu SMPTE-2022-7
• Režimy cut-bus nebo mix efekty
• Plná konverze standardů a resynchronizace na všech vstupech
• USB výstup jako webkamera pro všechny video aplikace
• Podpora všech ATEM hardware i software panelů

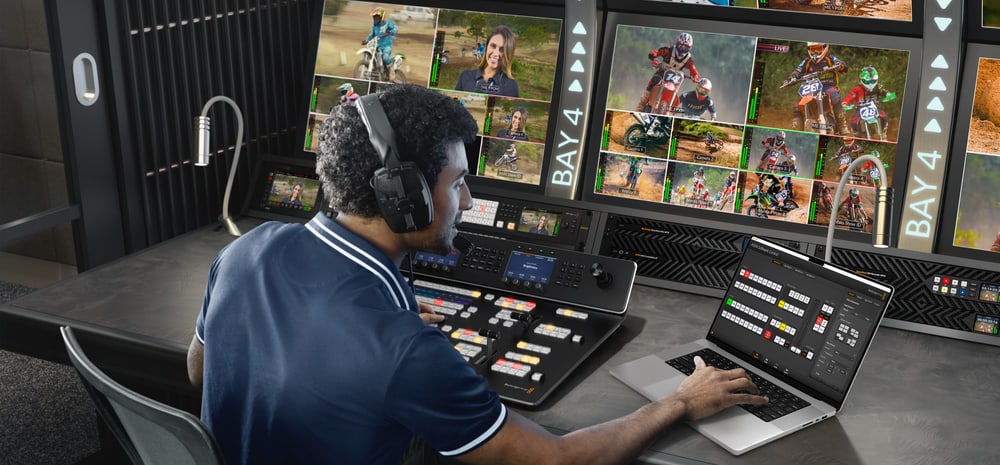

• Až 4 přizpůsobitelné multiview výstupy
• Mix, wipe, DVE a stinger přechody
• Interní média pro statické i pohyblivé grafiky

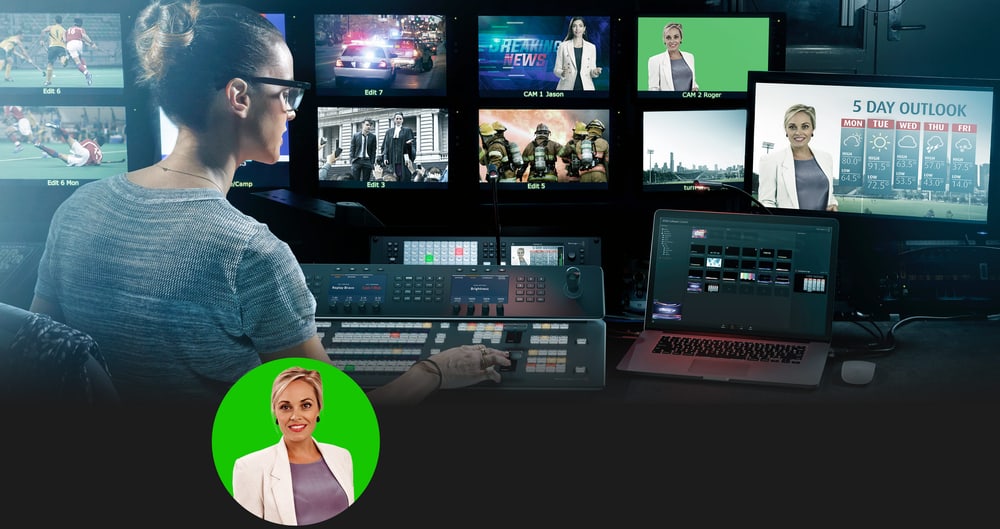

• 4 klíčovače ATEM Advanced Chroma na řadu M/E
• Podpora Fairlight Live audio mixu
• Profesionální talkback kompatibilní s ClearCom a RTS

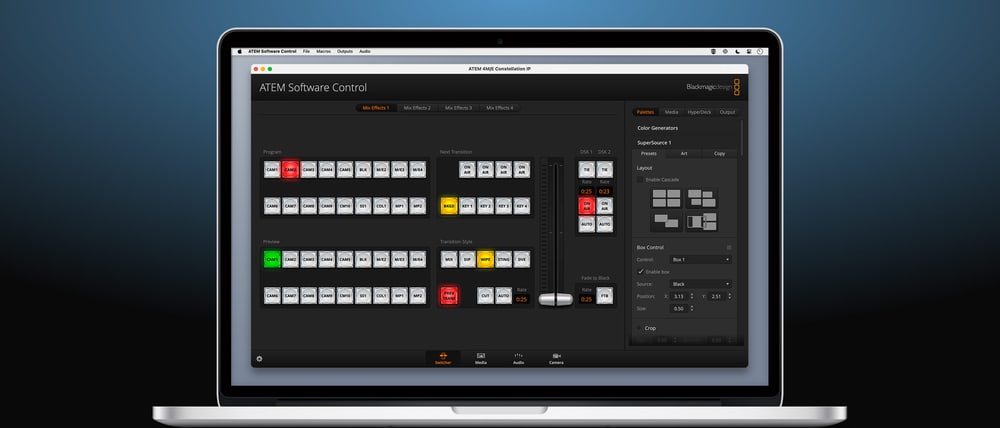

• ATEM Software Control pro Mac i Windows zdarma
• Kompatibilní s ATEM Monitoring Rack Panelem
• Kompatibilní s ATEM Camera Control Panelem
• Všechny funkce jsou zahrnuty bez dalších poplatků za použití
