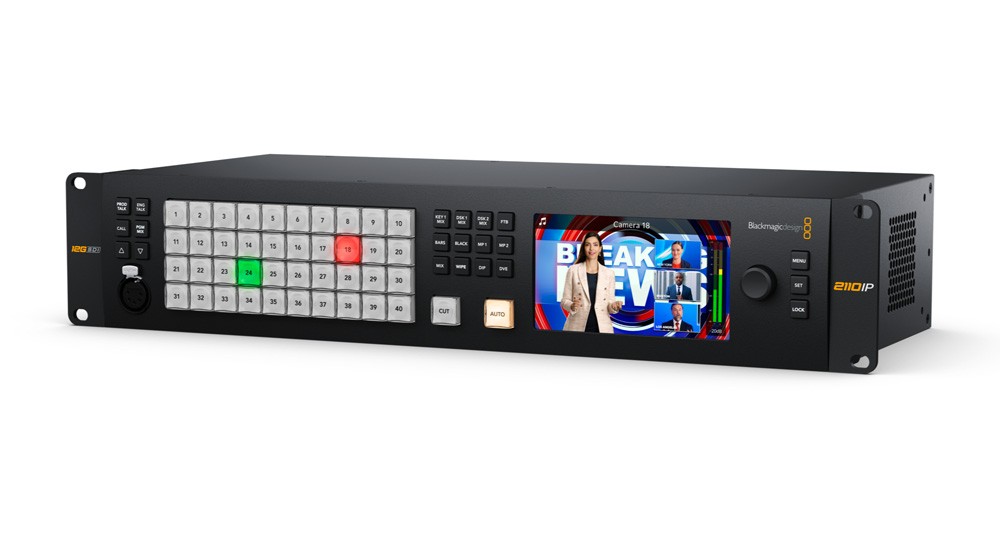

Blackmagic Design ATEM Monitoring Rack Panel 40

Rackový ovládací panel pro lokální řízení přepínačů ATEM Constellation IP se zabudovaným monitorovacím převodníkem. Nabízí 40 vstupních tlačítek, redundantní 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, pětipalcový LCD monitoring a přední talkback rozhraní v provedení 2U.

40 tlačítek, monitoring a převod IP v jednom panelu

ATEM Monitoring Rack Panel 40 doplňuje přepínače ATEM Constellation IP o pohodlné lokální ovládání i monitorování přímo v racku. Tlačítka, LCD a talkback jsou okamžitě dostupné na předním panelu.

40 tlačítekRack 2U2× 10G IP2× 12G-SDI

Převodník 2110 v ovládacím panelu

Uvnitř panelu je videopřevodník: dvě redundantní sítě 10G SMPTE 2110 převede na dva výstupy 12G-SDI a výstup HDMI a obraz ukáže i vestavěný pětipalcový LCD.

Redundance ST 2022-7

Dvojice portů 10G RJ45 přijímá IP streamy ze dvou sítí 2110 podle ST 2022-7, takže výpadek jedné sítě obraz nepřeruší.

Samostatná řídicí síť

Port 1G RJ45 spojuje panel s přepínačem a s řízením NMOS odděleně od videa.

Talkback na předním panelu

Pětipinový konektor XLR pro headset a tlačítka talkbacku a programového mixu dovolí komunikaci přímo od racku.

Dvojité napájení

Dva interní zdroje 100–240 V AC se dvěma vstupy IEC C14 drží panel v provozu i při výpadku jednoho přívodu.

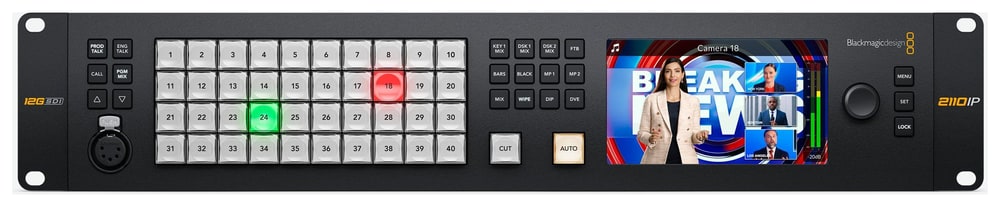

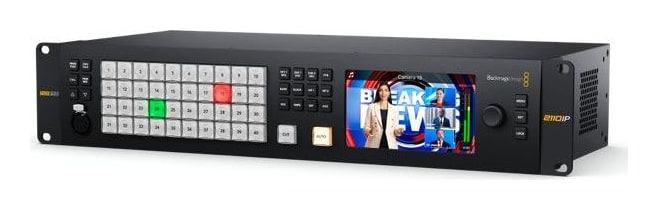

Ovládání přepínače z racku

40 tlačítek vstupů, tlačítka CUT a AUTO, tlačítka přechodů a otočný ovladač s menu: lokálním přepínačem ATEM lze přepínat i ho nastavovat bez hlavního ovládacího panelu – při přípravě i v nouzi.

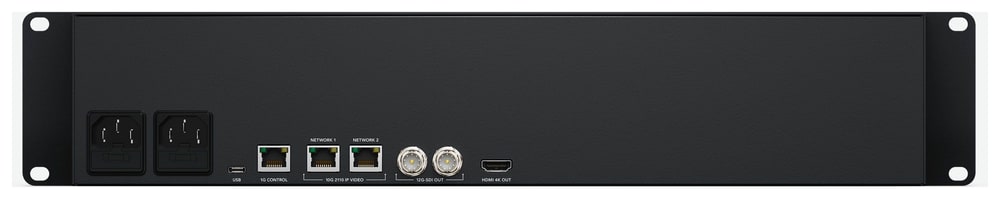

Převod 2110 na SDI a HDMI

Jeden příchozí IP videostream se převádí na dva výstupy 12G-SDI a výstup HDMI 4K s vloženým zvukem – 16 kanálů na SDI, 8 na HDMI. Kodek Blackmagic IP10 volitelně zvládne 2160p59.94 a 2160p60.

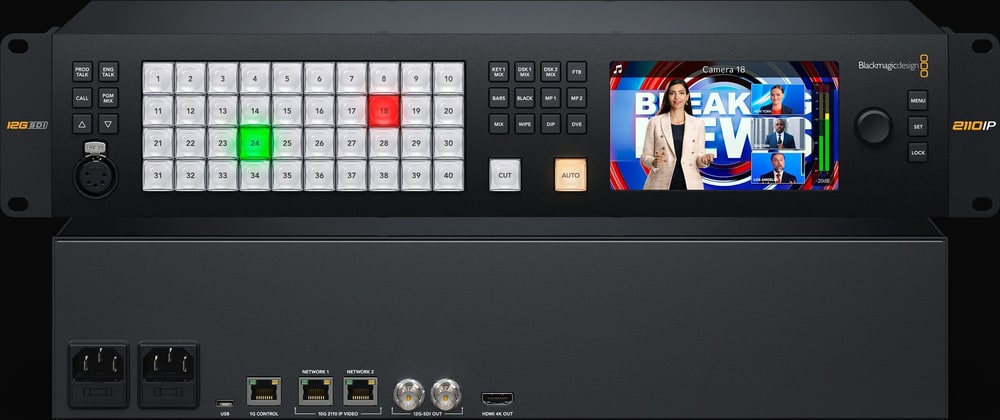

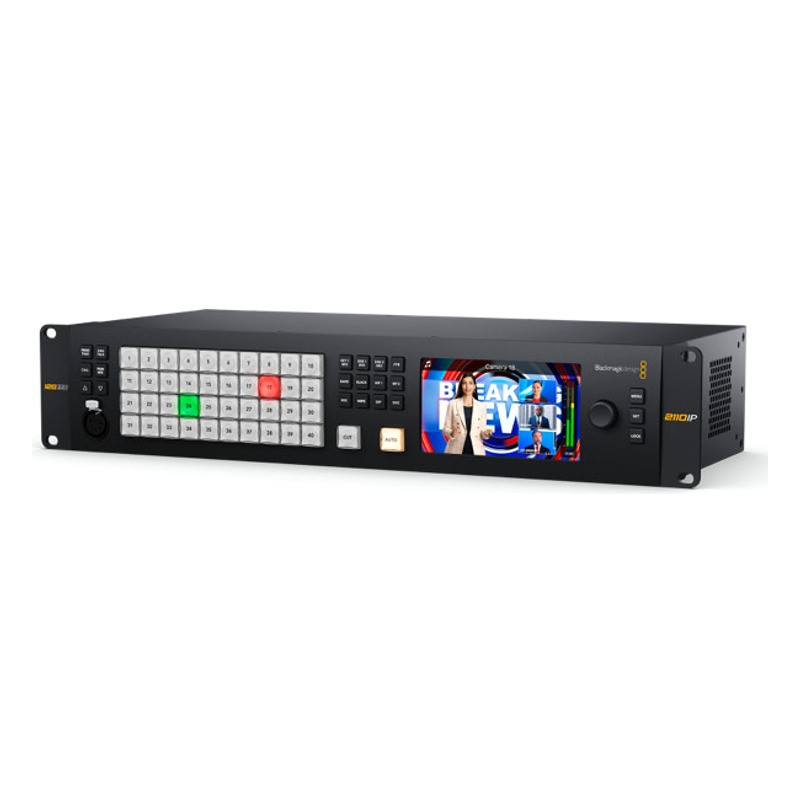

Monitoring přímo v racku

Vestavěný pětipalcový LCD ukazuje video i stav signálu, takže technik vidí výsledek přímo u racku. Panel se namontuje do racku a použije při sestavování i sledování přenosu.

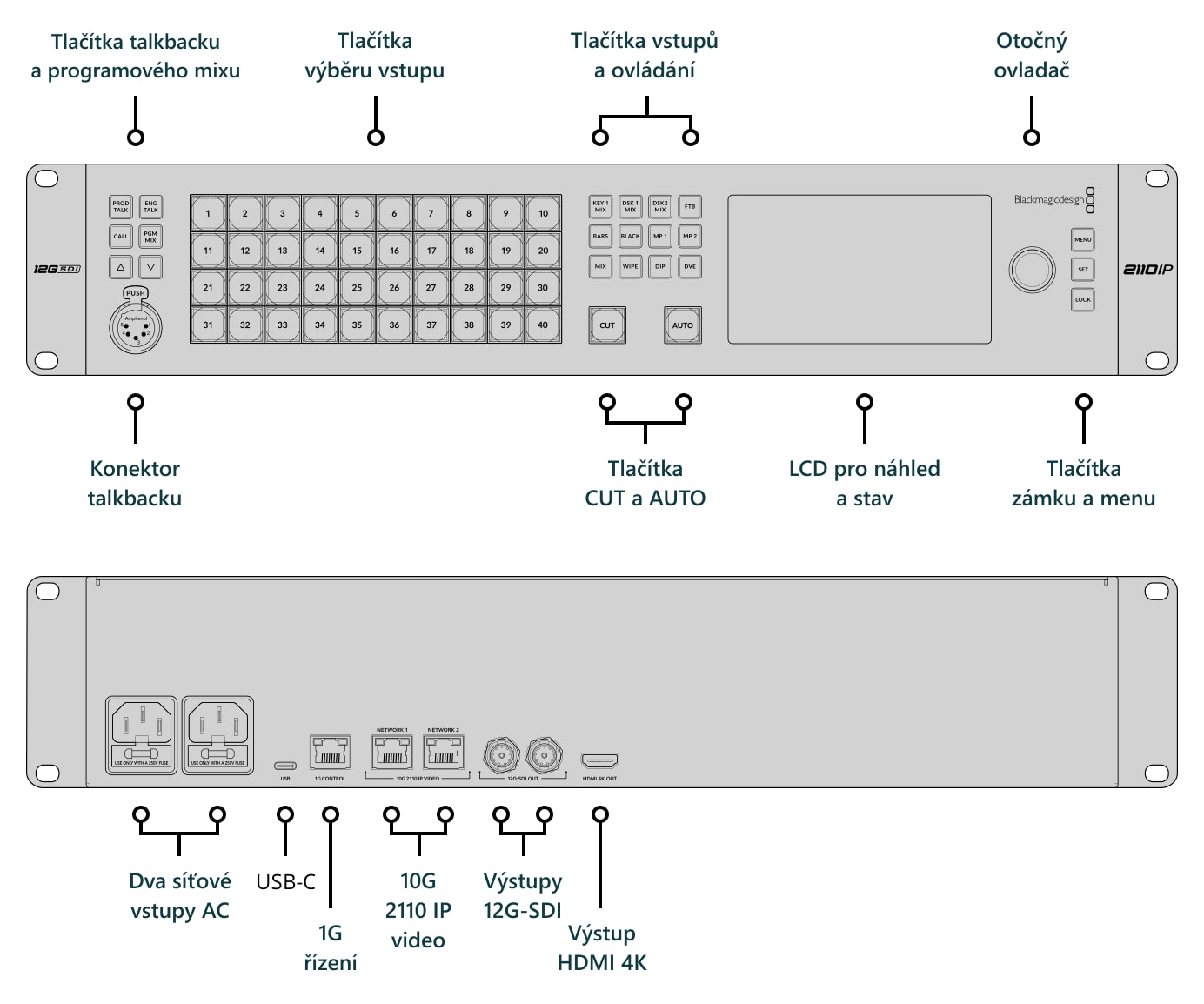

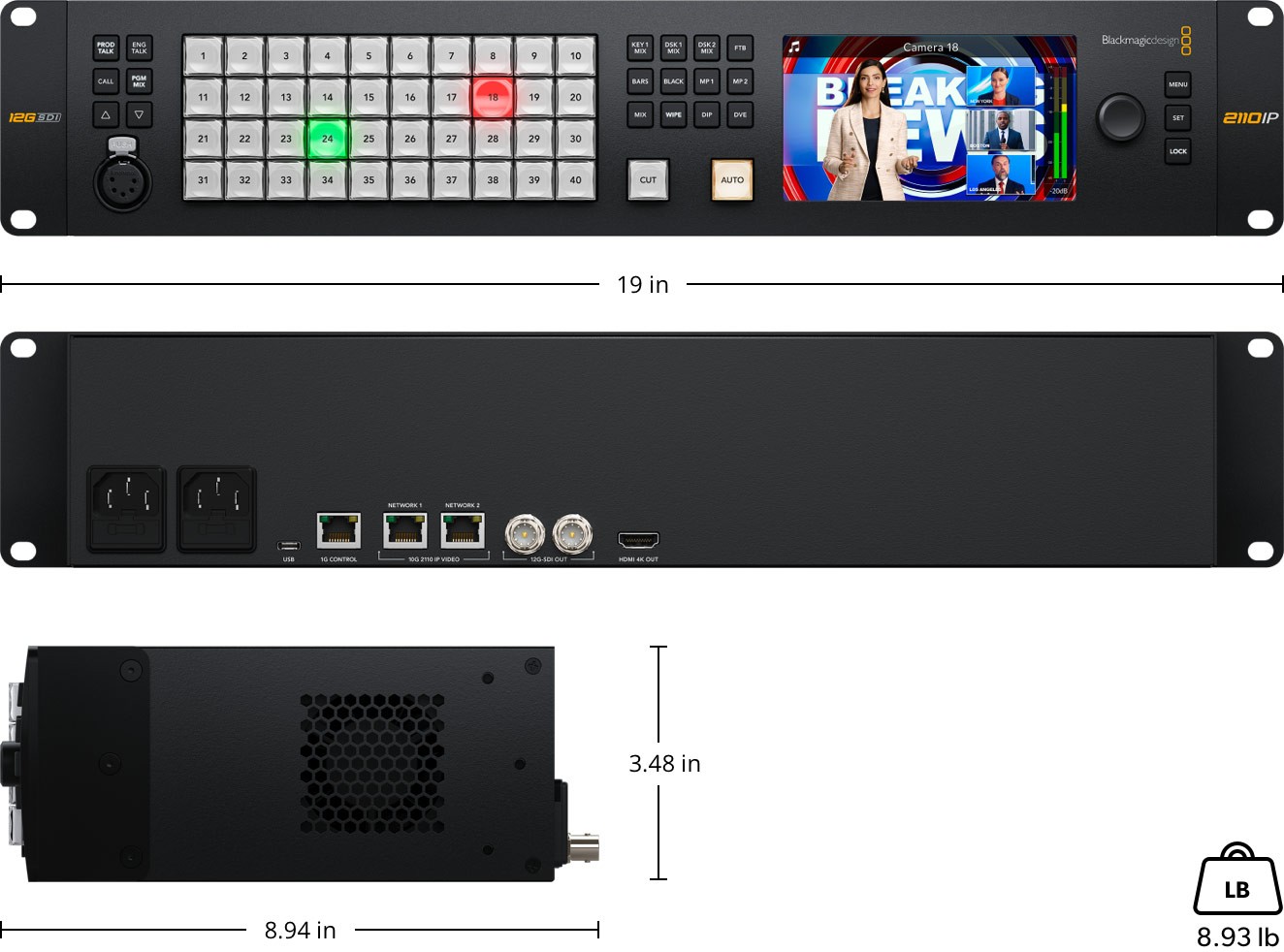

Konektory

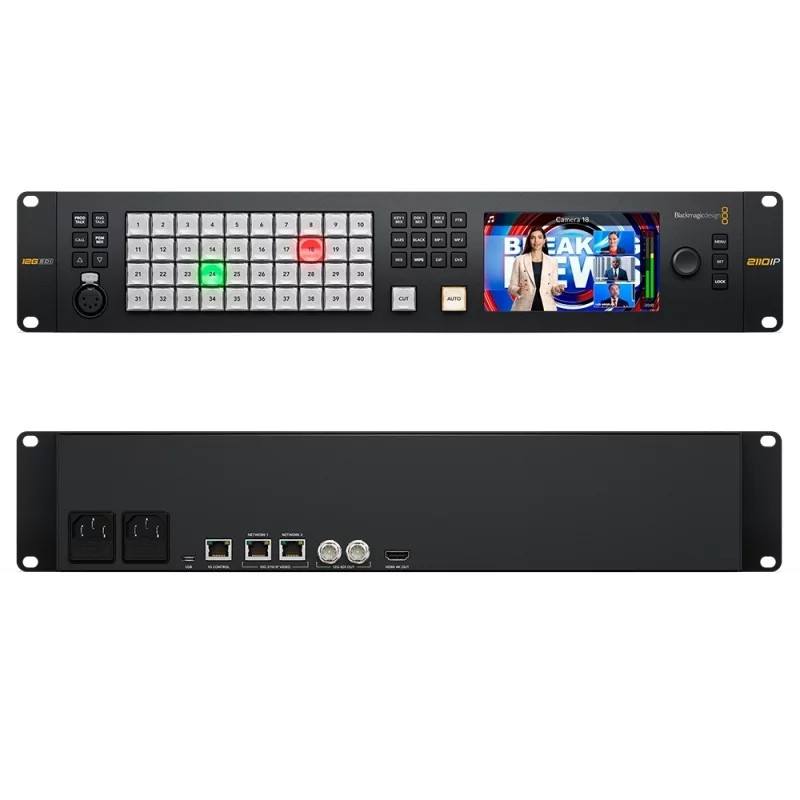

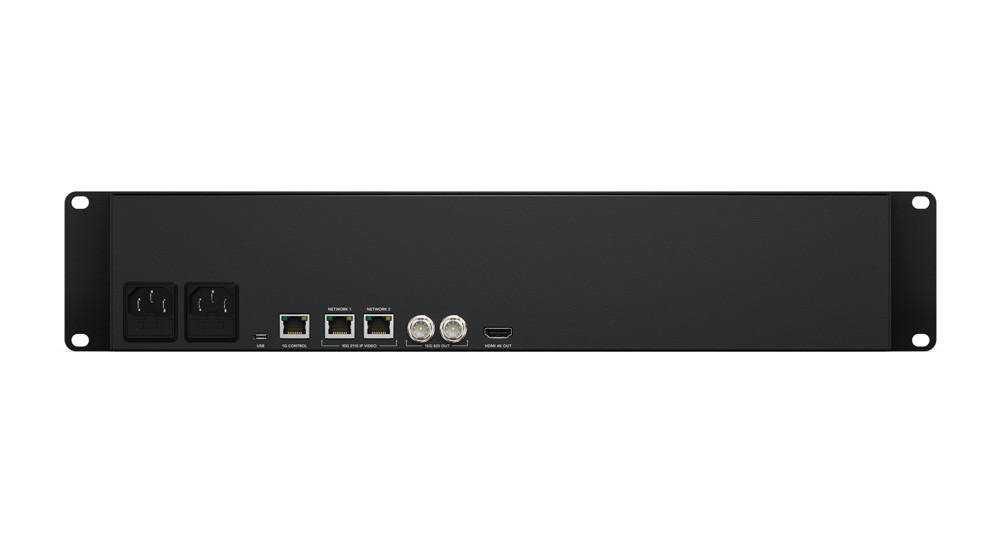

Na předním panelu jsou tlačítka vstupů, přechodů, talkbacku a menu, konektor talkbacku a displej LCD; vzadu dva síťové vstupy, USB-C, řídicí port 1G, dva porty 10G pro video 2110 IP, dva výstupy 12G-SDI a výstup HDMI 4K.
