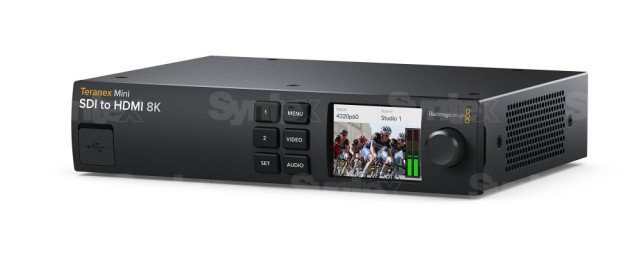

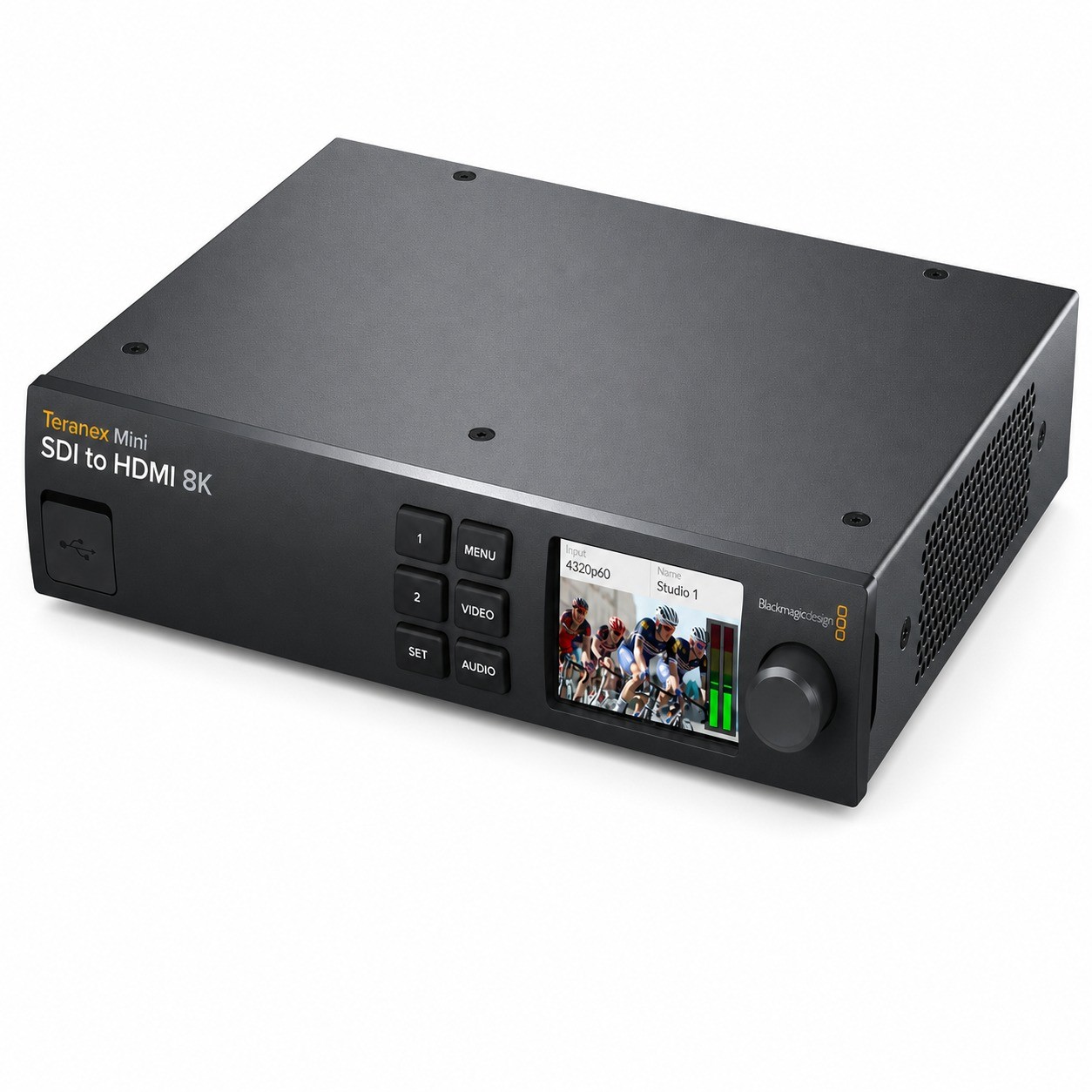

Blackmagic Design Teranex Mini SDI to HDMI 8K HDR

Blackmagic Teranex Mini SDI to HDMI 8K HDR je profesionální převodník a monitorovací procesor pro převod Quad Link 12G-SDI na HDMI 8K až do 4320p60. Nabízí HDR PQ a HLG, dva obrazové osciloskopy, 33bodové 3D LUT, automatickou kalibraci monitoru a down-konverzi 8K na Ultra HD nebo HD, takže velké televizory a projektory zobrazí signál SDI barevně přesně.

Profesionální 8K HDR monitoring

Teranex Mini SDI to HDMI 8K HDR převádí profesionální signál SDI pro přesné zobrazení na televizorech a projektorech HDMI. Přidává dva nezávislé obrazové osciloskopy, 33bodové 3D LUT a automatickou kalibraci monitoru.

Až 4320p60HDR PQ a HLG4× vstup 12G-SDI4× HDMI 2.0Vestavěný napájecí zdroj

Quad Link 12G-SDI do HDMI 8K

Čtyři vstupy 12G-SDI přijmou HD, Ultra HD, 4K i 8K a každý má vlastní smyčkový výstup. Čtyři výstupy HDMI 2.0 pracují jako jeden výstup pro HD, Ultra HD a 4K, nebo společně pro 8K až 60p.

8K až 60p

Dual Link nebo Quad Link 12G-SDI, automatické přepínání HD, Ultra HD, 4K a 8K.

Dva osciloskopy

Waveform, RGB/YUV parade, vektorskop nebo histogram přímo přes obraz.

33bodové 3D LUT

Dvě nezávislé 10bitové RGB LUT pro náhled, korekci a sladění displeje.

Kalibrace monitoru

Kompatibilní USB sonda a automaticky vytvořená korekční 3D LUT.

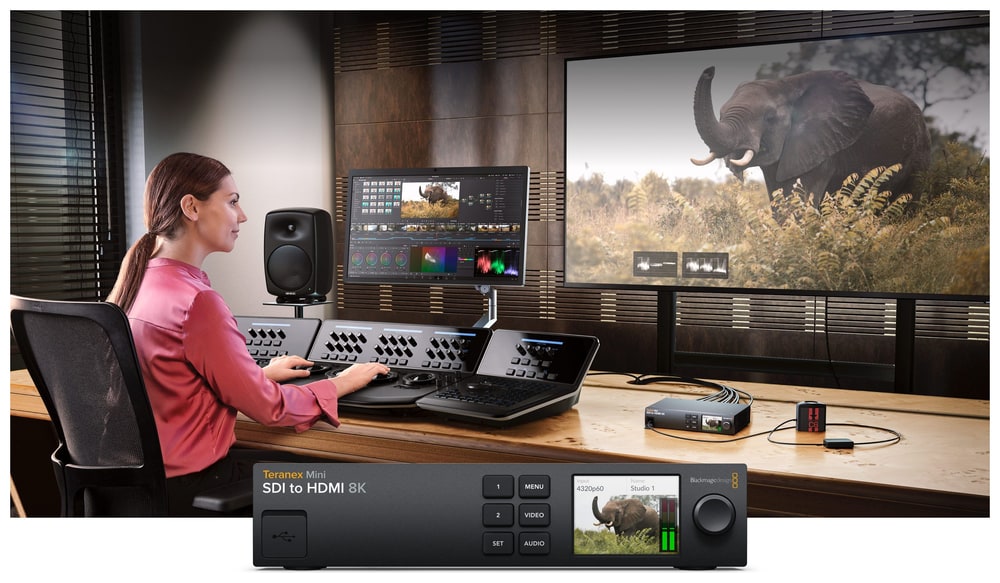

Pro grading, živé produkce i velké obrazovky

Převodník je určený pro broadcast, živé produkce i filmovou postprodukci, kde je potřeba velký a barevně přesný náhled SDI. Při gradingu v DaVinci Resolve odlehčí procesoru i grafické kartě a s přepínači, jako je ATEM Constellation 8K, zvětší multiview na velkém televizoru tak, že lze kontrolovat ostrost.

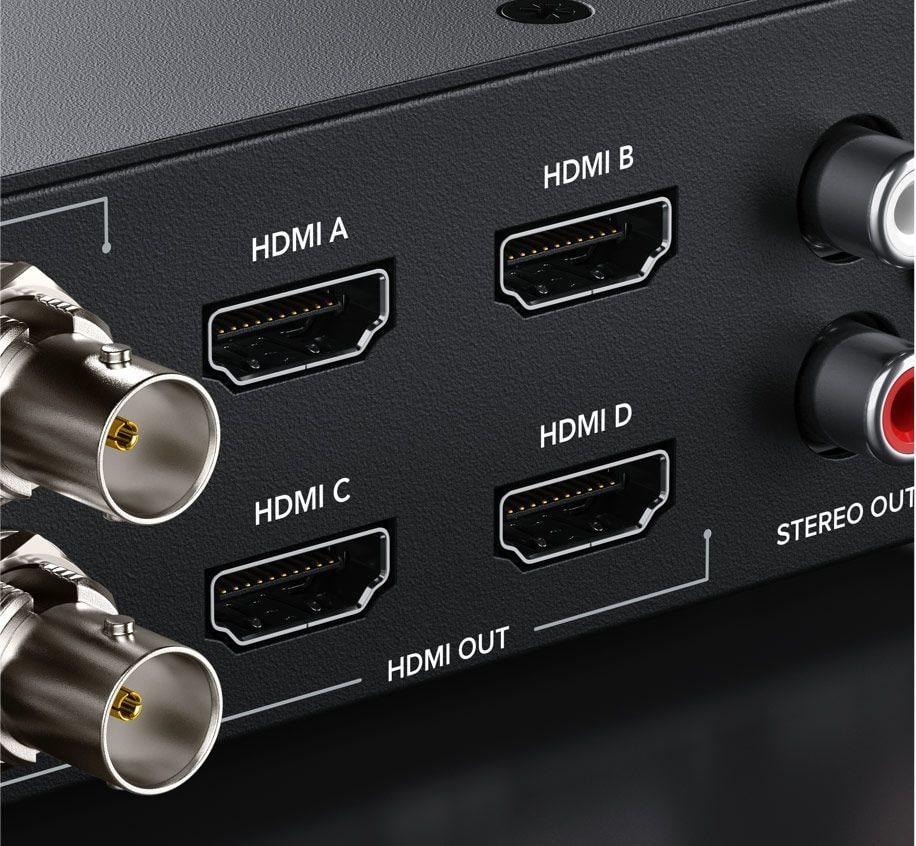

Čtyři výstupy HDMI 2.0

Výstupy HDMI A až D se v 8K používají společně pro televizory se čtyřmi vstupy HDMI, pro HD, Ultra HD a 4K stačí jediný výstup. Vestavěný převod mezi 2SI a Square Division zobrazí signál 8K správně na každém monitoru a režim quad split umožní sestavit velké obrazové stěny z více monitorů.

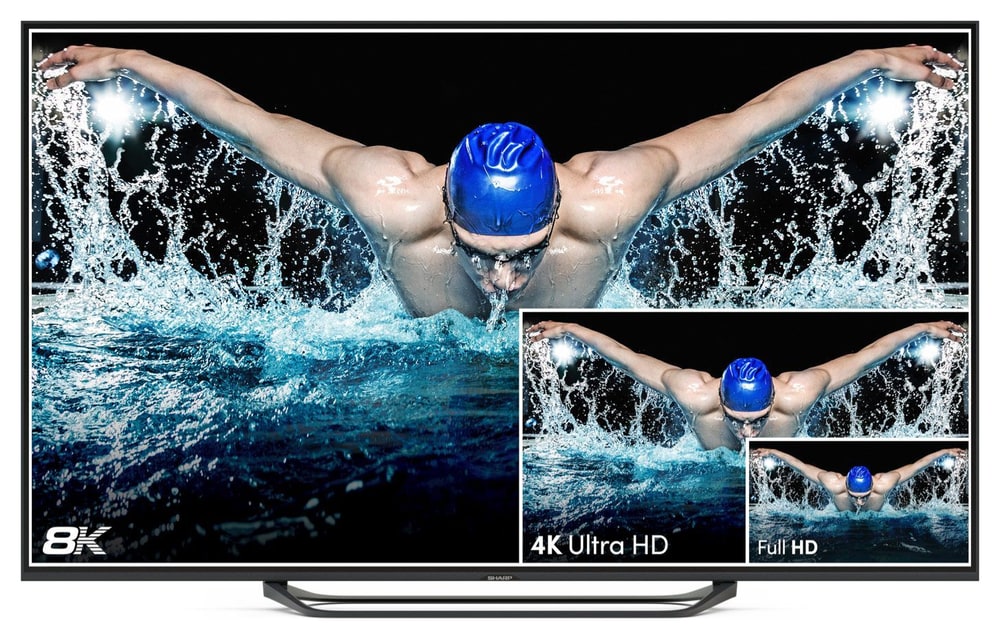

Down-konverze podle monitoru

Převodník zjistí přes EDID, jaké rozlišení připojený displej zvládne, a když 8K nepodporuje, signál automaticky zmenší. 8K tak zobrazíte na monitoru Ultra HD nebo HD a Ultra HD na monitoru HD – obraz uvidíte vždy, ať přichází jakýkoli standard SDI.

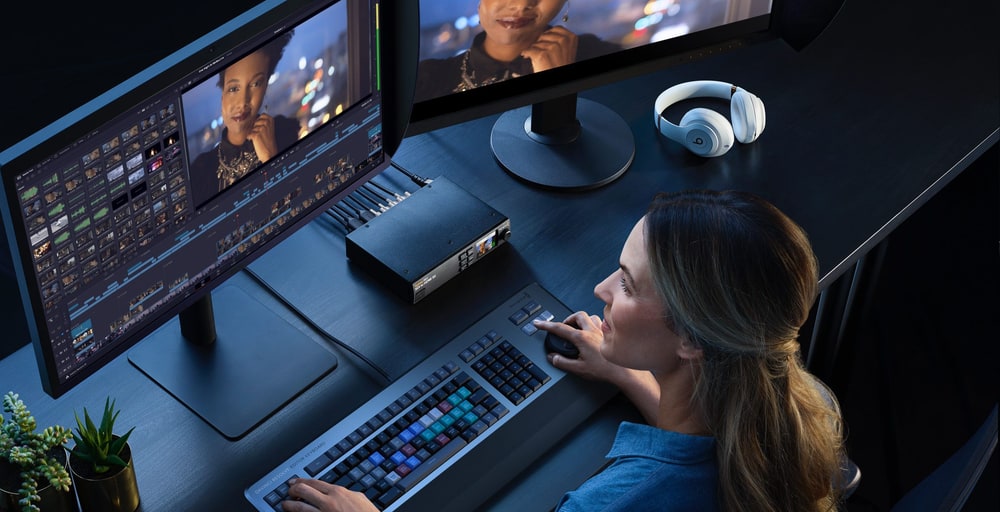

HDR PQ a HLG

Statická metadata PQ a HLG ve VPID převodník zpracovává podle norem ST 2108-1, ST 2084 a ST 425. Podporuje barevné prostory Rec.709 a Rec.2020 i celý rozsah DCI-P3, takže stačí připojit displej a máte monitoring HDR ze signálu SDI.

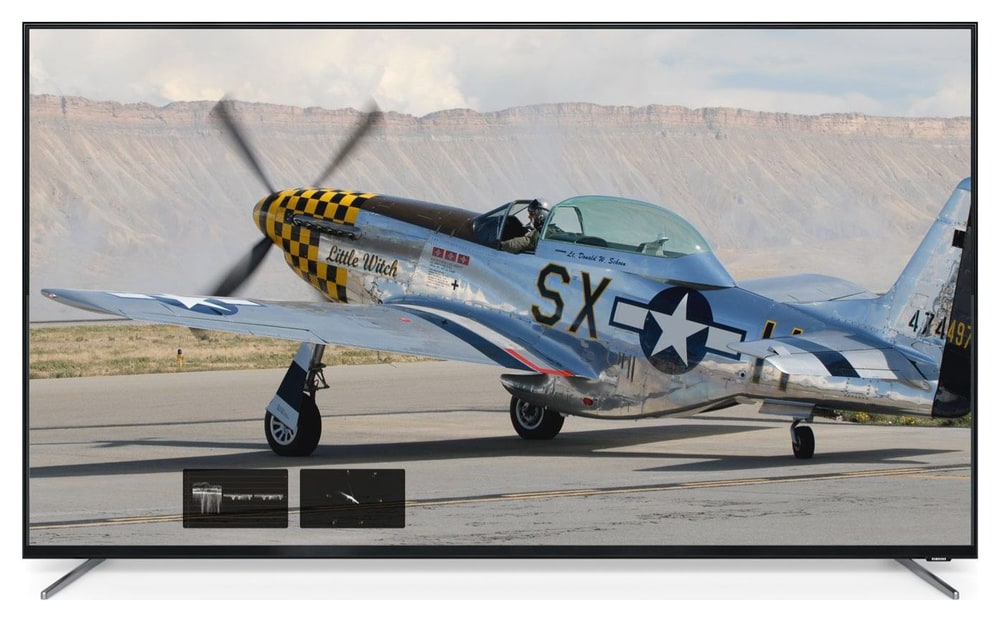

Dva osciloskopy přes obraz

Dva nezávislé osciloskopy – waveform, RGB nebo YUV parade, vektorskop a histogram – se zobrazují přes obraz s nastavitelnou polohou, velikostí a průhledností. Waveform a parade mají standardní i HDR rastr, takže dodržení vysílacích norem zkontrolujete přímo na monitoru.

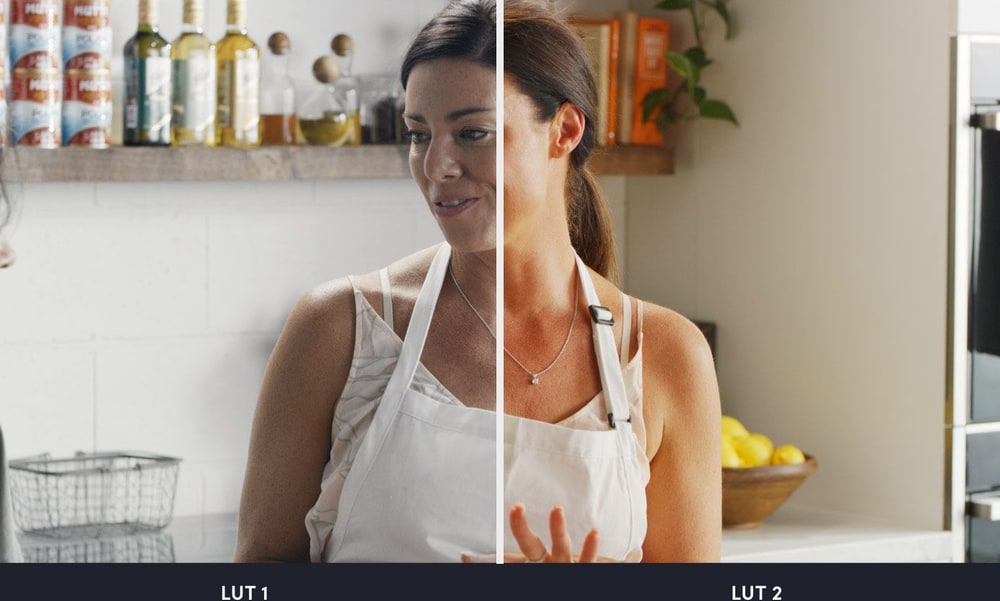

3D LUT a kalibrace monitoru

Dvě nezávislé 33bodové 3D LUT ve standardních formátech se přepínají tlačítky 1 a 2 na čelním panelu. Sondy SpectraCal C6, X-Rite i1 Display Pro nebo Klein K10-A se připojí zepředu; převodník během kalibrace vysílá na monitor testovací obrazce a podle měření vytvoří korekční 3D LUT.

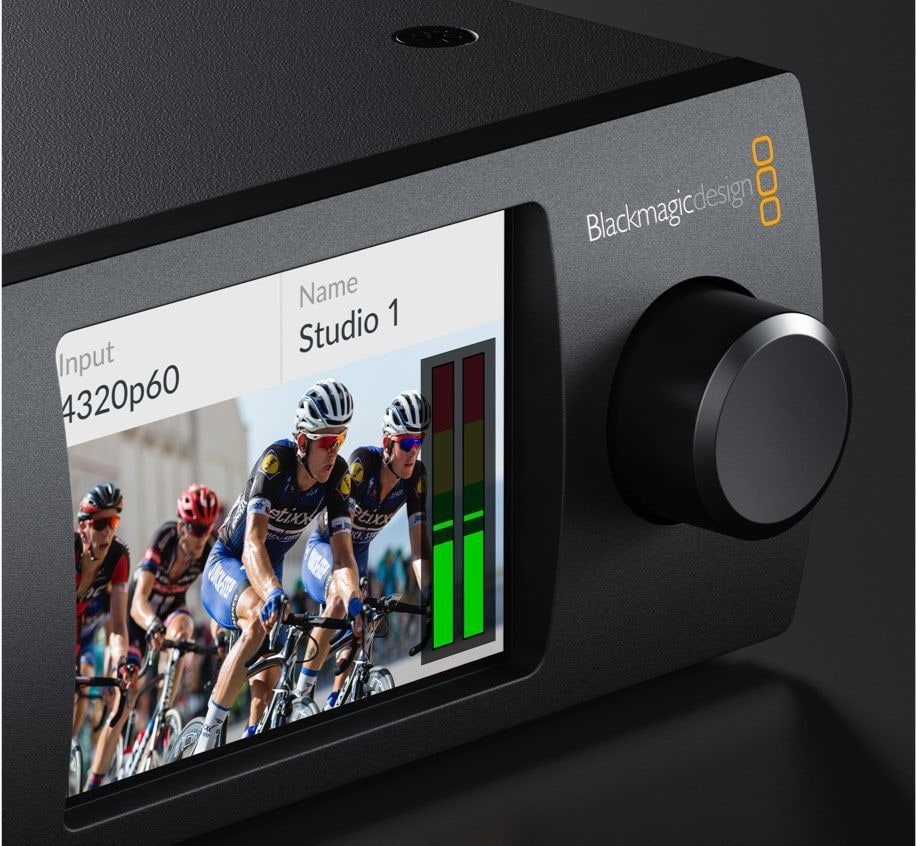

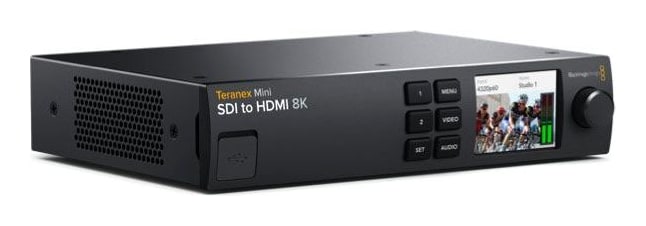

Ovládání na čelním panelu

Barevný displej LCD 2,2″ ukazuje vstupní obraz, formát a přesné měřiče zvuku s volbou charakteristiky VU nebo PPM. Šest tlačítek a otočný ovladač zpřístupní LUT, kalibraci, osciloskopy, síť i zvuk bez počítače. Na dálku se převodník nastavuje přes Ethernet nebo přední USB-C v aplikaci Teranex Utility.

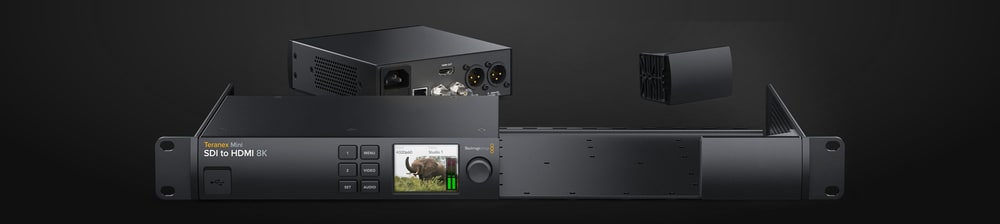

Na stůl i do racku

Na pracovní stůl se převodník postaví na přiložené gumové nožky. Pro montáž do racku je určená police Blackmagic Universal Rack Shelf: převodník se k ní přišroubuje a celá police se upevní do racku, volné místo zakryjí záslepky dodávané s policí.

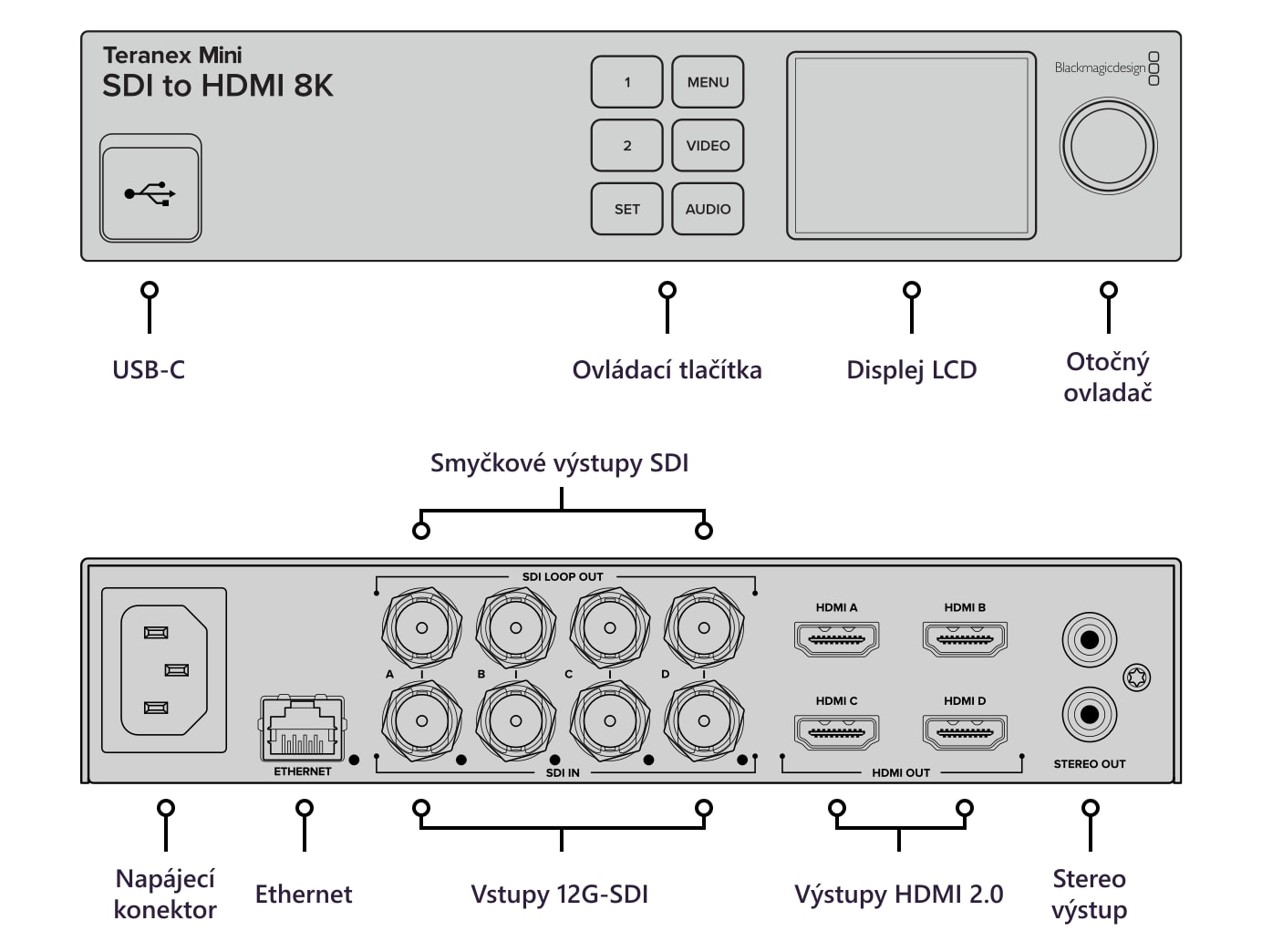

Konektory

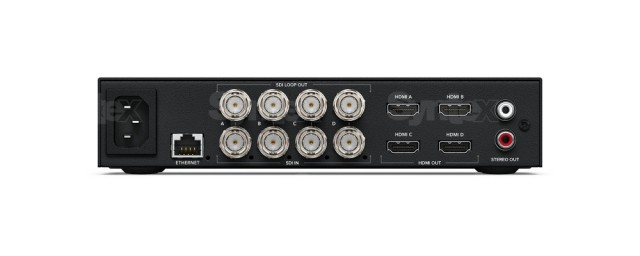

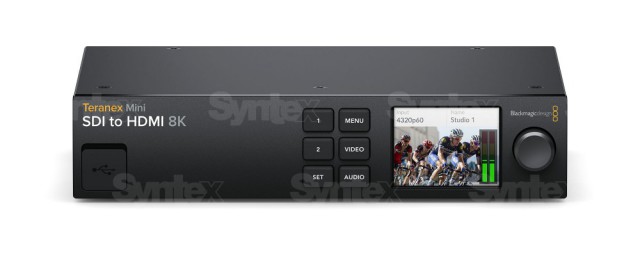

Vpředu je USB-C, ovládací tlačítka, displej LCD a otočný ovladač. Vzadu napájecí konektor IEC, Ethernet, čtyři vstupy 12G-SDI se smyčkovými výstupy, čtyři výstupy HDMI 2.0 a stereo výstup RCA.
