Blackmagic Design ATEM Monitoring Rack Panel 20
Kód zboží: SWPANELABRMP20
Rackový ovládací panel pro lokální řízení přepínačů ATEM Constellation IP se zabudovaným monitorovacím převodníkem. Nabízí 20 vstupních tlačítek, redundantní 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, LCD monitoring a přední talkback rozhraní v provedení 1U.
26 690 Kč s DPH
22 058 Kč bez DPH
Dostupnost
na dotaz
Top příslušenství pro Blackmagic Design ATEM Monitoring Rack Panel 20
HDMI kabel 2.0b UHD 4K High Speed + Ethernet 2,0m
Propojovací HDMI 2,0b kabel UHD 4K High Speed + Ethernet kabel
196 Kč
Skladem 3 ks
PremiumCord napájecí kabel 230 V, CEE 7/7 rovná vidlice / IEC C13, 2 m, černý
Napájecí kabel 230 V pro počítač, monitor nebo jiný přístroj s konektorem IEC C13.
98 Kč
Skladem > 5 ks
PremiumCord Patch cable CAT 6a S-FTP BLK, 2m
Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
79 Kč
K odeslání > 5 ks
Infinitek L-3.3CUHWS 2m FLEX 12G-SDI kabel BNC-BNC
Profesionální 2m 12G-SDI propojovací kabel pro mobilní produkci. Flexibilní koaxiální
565 Kč
na dotaz
Blackmagic Design ATEM 4 M/E Constellation IP
ATEM 4 M/E Constellation IP je živý přepínač 4 M/E s nativním SMPTE-2110 pro velké
211 490 Kč
na dotaz
Blackmagic Design ATEM 4 M/E Constellation IP Plus
ATEM 4 M/E Constellation IP Plus je živý přepínač 4 M/E s nativním SMPTE-2110 pro
343 990 Kč
na dotaz
Infinitek L-3.3CUHWS 1m FLEX 12G-SDI kabel BNC-BNC
Koaxiální kabel speciálně navržený pro mobilní aplikace 12G-SDI s vynikající odolností
477 Kč
na dotaz
Popis produktu
SPECIFIKACE
OBSAH BALENÍ
Popis produktu
Rackový ovládací panel pro lokální řízení přepínačů ATEM Constellation IP se zabudovaným monitorovacím převodníkem. Nabízí 20 vstupních tlačítek, redundantní 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, LCD monitoring a přední talkback rozhraní v provedení 1U.
20 tlačítek, monitoring a převod IP v jednom panelu
ATEM Monitoring Rack Panel 20 doplňuje přepínače ATEM Constellation IP o pohodlné lokální ovládání i monitorování přímo v racku. Tlačítka, LCD a talkback jsou okamžitě dostupné na předním panelu.
20 tlačítekRack 1U2× 10G IP2× 12G-SDI
Převodník 2110 v ovládacím panelu
Uvnitř panelu je videopřevodník: dvě redundantní sítě 10G SMPTE 2110 převede na dva výstupy 12G-SDI a výstup HDMI a obraz ukáže i vestavěný LCD.
Redundance ST 2022-7
Dvojice portů 10G RJ45 přijímá IP streamy ze dvou sítí 2110 podle ST 2022-7, takže výpadek jedné sítě obraz nepřeruší.
Samostatná řídicí síť
Port 1G RJ45 spojuje panel s přepínačem a s řízením NMOS odděleně od videa.
Talkback na předním panelu
Pětipinový konektor XLR pro headset a tlačítka talkbacku a programového mixu dovolí komunikaci přímo od racku.
Dvojité napájení
Dva interní zdroje 100–240 V AC se dvěma vstupy IEC C14 drží panel v provozu i při výpadku jednoho přívodu.

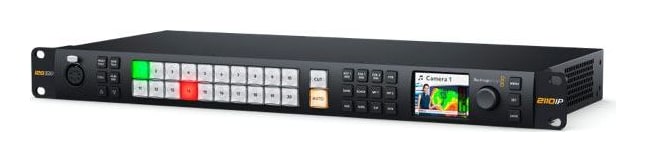

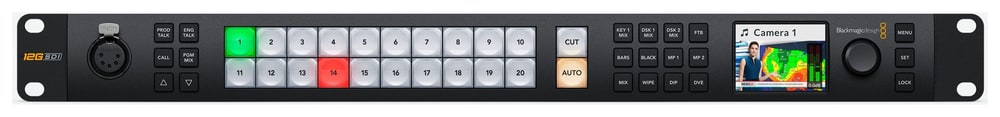

Ovládání přepínače z racku
20 tlačítek vstupů, tlačítka CUT a AUTO, tlačítka přechodů a otočný ovladač s menu: lokálním přepínačem ATEM lze přepínat i ho nastavovat bez hlavního ovládacího panelu – při přípravě i v nouzi.

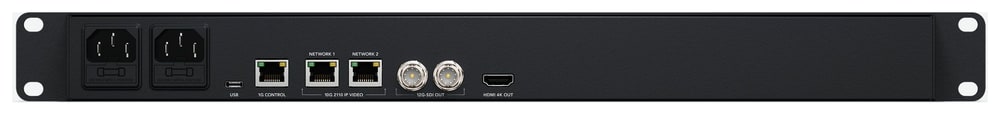

Převod 2110 na SDI a HDMI
Jeden příchozí IP videostream se převádí na dva výstupy 12G-SDI a výstup HDMI 4K s vloženým zvukem – 16 kanálů na SDI, 8 na HDMI. Kodek Blackmagic IP10 volitelně zvládne 2160p59.94 a 2160p60.

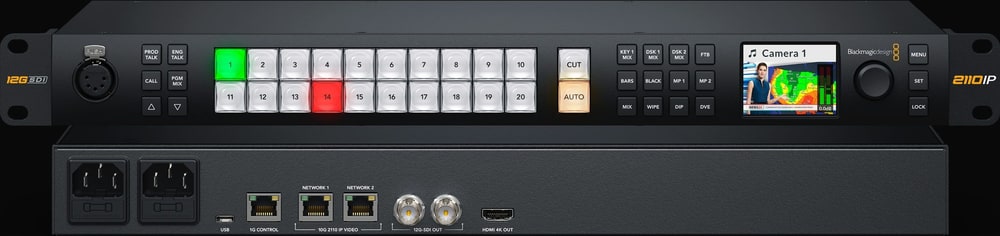

Monitoring přímo v racku
Vestavěný LCD ukazuje video i stav signálu, takže technik vidí výsledek přímo u racku. Panel se namontuje do racku a použije při sestavování i sledování přenosu.

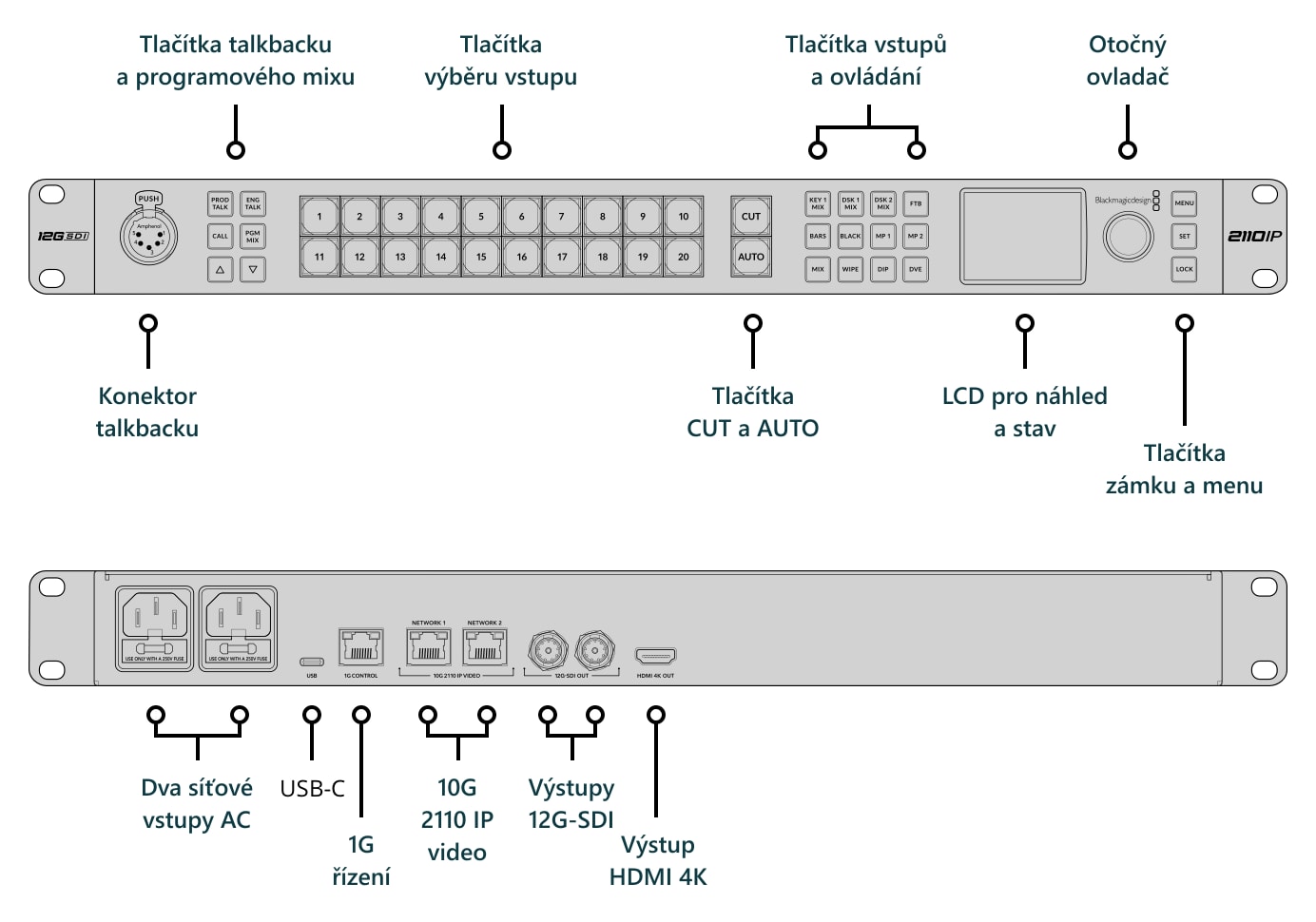

Konektory

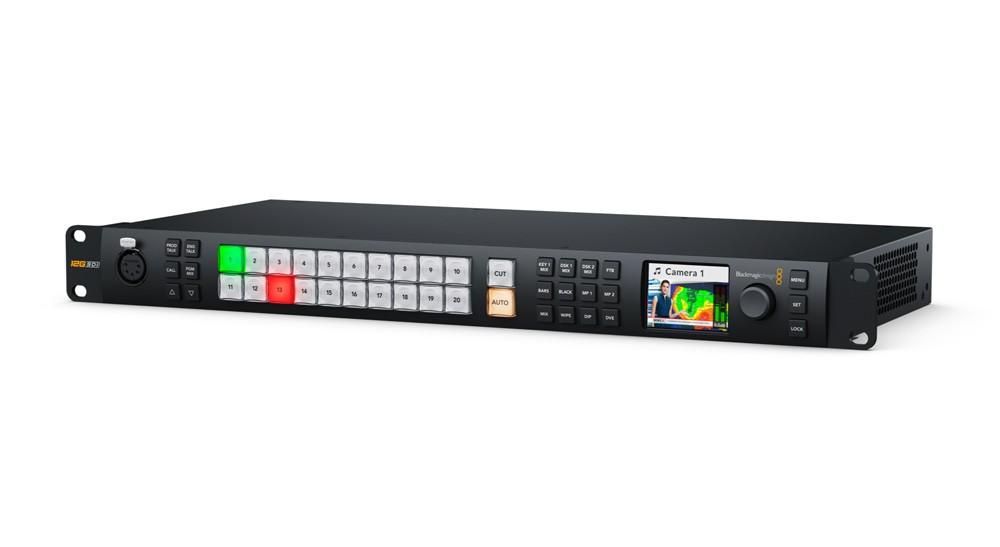

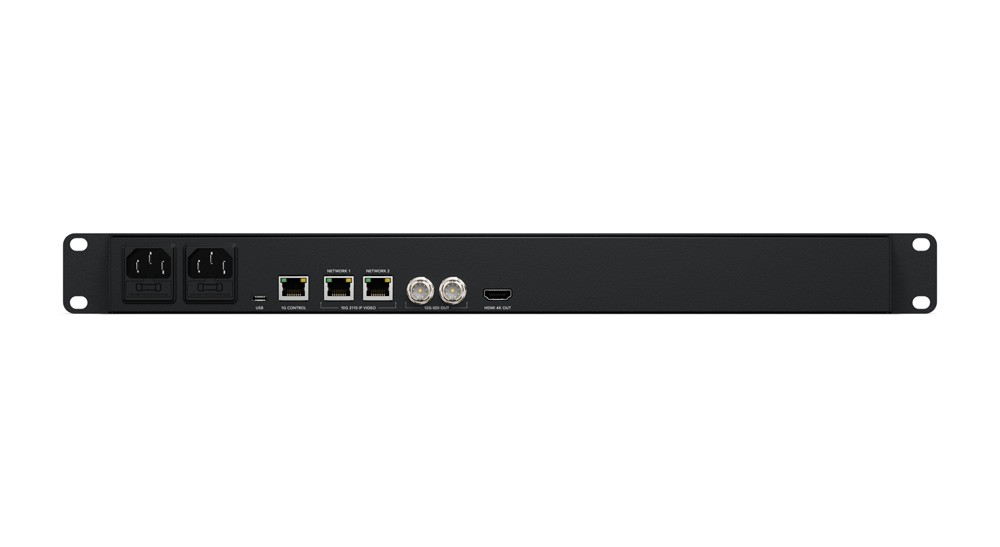

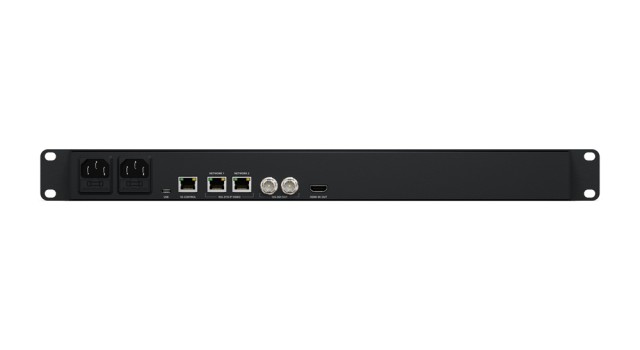

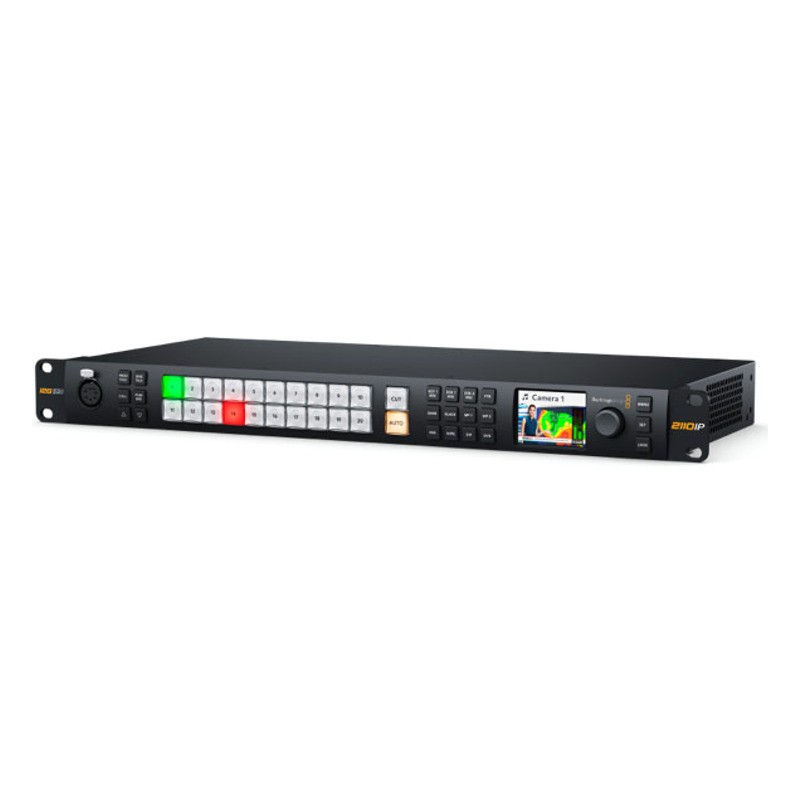

Na předním panelu jsou tlačítka vstupů, přechodů, talkbacku a menu, konektor talkbacku a displej LCD; vzadu dva síťové vstupy, USB-C, řídicí port 1G, dva porty 10G pro video 2110 IP, dva výstupy 12G-SDI a výstup HDMI 4K.
OBSAH BALENÍ
- ATEM Monitoring Rack Panel 20
- Uvítací karta s QR kódem pro stažení softwaru
SPECIFIKACE
- Sítě 10G 2110 IP: 2× RJ45 10G; redundantní doručování IP streamů podle ST 2022-7 přes dvě sítě 2110
- Řídicí síť 1G: 1× RJ45 1G pro připojení k přepínači a řízení NMOS
- Video vstupy celkem: 1
- Video výstupy celkem: 3
- Výstupy SDI: 2
- Rychlosti SDI: 1,5G, 3G, 6G, 12G
- Výstupy HDMI 2.0: 1
- Zvuk SMPTE ST 2110 IP: 16 kanálů vloženého zvuku v každém IP videostreamu 2110 přes 10G Ethernet
- Zvuk na výstupech SDI: 16 kanálů vloženého zvuku na všech výstupech SDI
- Zvuk na výstupu HDMI: 8 kanálů vloženého zvuku na výstupu HDMI
- Talkback: 1× 5pinový XLR
- Rozhraní počítače: 1× USB-C pro instalační utilitu a aktualizace softwaru
- Napájecí vstupy: 2× IEC C14
- Formáty HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- Formáty Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
- Soulad s normami SMPTE: SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
- Vzorkování videa: 4:2:2
- Barevná přesnost: 10 bit
- Barevný prostor SDI: Rec. 709, Rec. 2020
- Soulad IP videa: SMPTE 2110-20 (nekomprimované video), IGMP v3; SMPTE 2110-21 (traffic shaping) – odesílač Narrow, přijímač Narrow, Wide Synchronous, Asynchronous; SMPTE 2110-30 (PCM), úroveň Level C; SMPTE 2110-40 (doplňková data) – plný přístup k datům včetně RP 188/SMPTE 12M-2, skrytých titulků a statických metadat HDR
- Kodek: Blackmagic IP10 volitelně pro 2160p59.94 a 2160p60 jako IP video 2110
- Precision Time Protocol: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
- NMOS: IS-04 v1.3.2 (peer-to-peer přes mDNS/DNS-SD), IS-05 v1.1.2, BCP-002-01 Natural Grouping, BCP-004-01 Receiver Capabilities
- Podpora talkbacku: Ano
- Ovládání: Nouzové přepínání z předního panelu, software nebo volitelný hardwarový panel
- Přední panel: Vestavěný HD LCD monitor, 22 tlačítek LED pro nastavení a nouzové přepínání, 20 tlačítek vstupů, 4 tlačítka přechodů, 6 tlačítek výběru a mixu talkbacku, otočný ovladač s tlačítkem SET, tlačítko zámku panelu
- Software v balení: ATEM Software Control Panel zdarma pro macOS 14.0 Sonoma, macOS 15.0 Sequoia nebo novější a Windows 10 a 11
- Aktualizace softwaru: Přes USB nebo Ethernet z počítače Mac nebo Windows; součástí je ATEM Setup Utility
- Konfigurace: V ATEM Software Control Panel; IP adresa šasi ATEM se nastavuje v ATEM Setup Utility přes USB-C
- Operační systémy: macOS 15.0 Sequoia, macOS 26.0 Tahoe nebo novější; Windows 10 a 11, Windows 11 pro ARM
- Napájení: 2× interní zdroj 100–240 V AC, 50/60 Hz

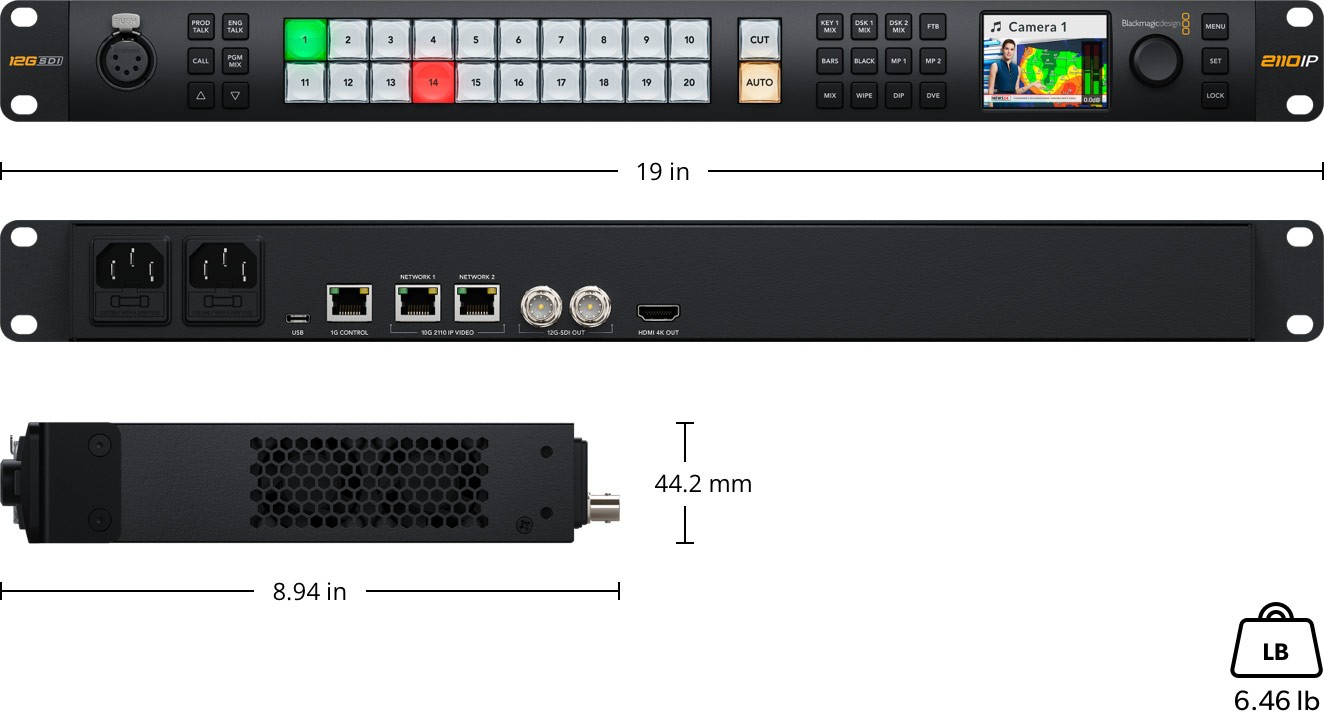

- Provedení: Rack 19″, 1U
- Provozní teplota: 0 až 40 °C
- Skladovací teplota: −20 až 60 °C
- Relativní vlhkost: 0–90 % bez kondenzace
- Záruka: 1 rok (omezená záruka výrobce)
Parametry
Parametry
| Výrobce: | Blackmagic Design |
| Kategorie: | Převodníky signálu |
Hlavní parametry
| Další funkce | LCD displej |
| Zdroj | IP |
| Cíl | 12G SDI · HDMI 2.0 |
