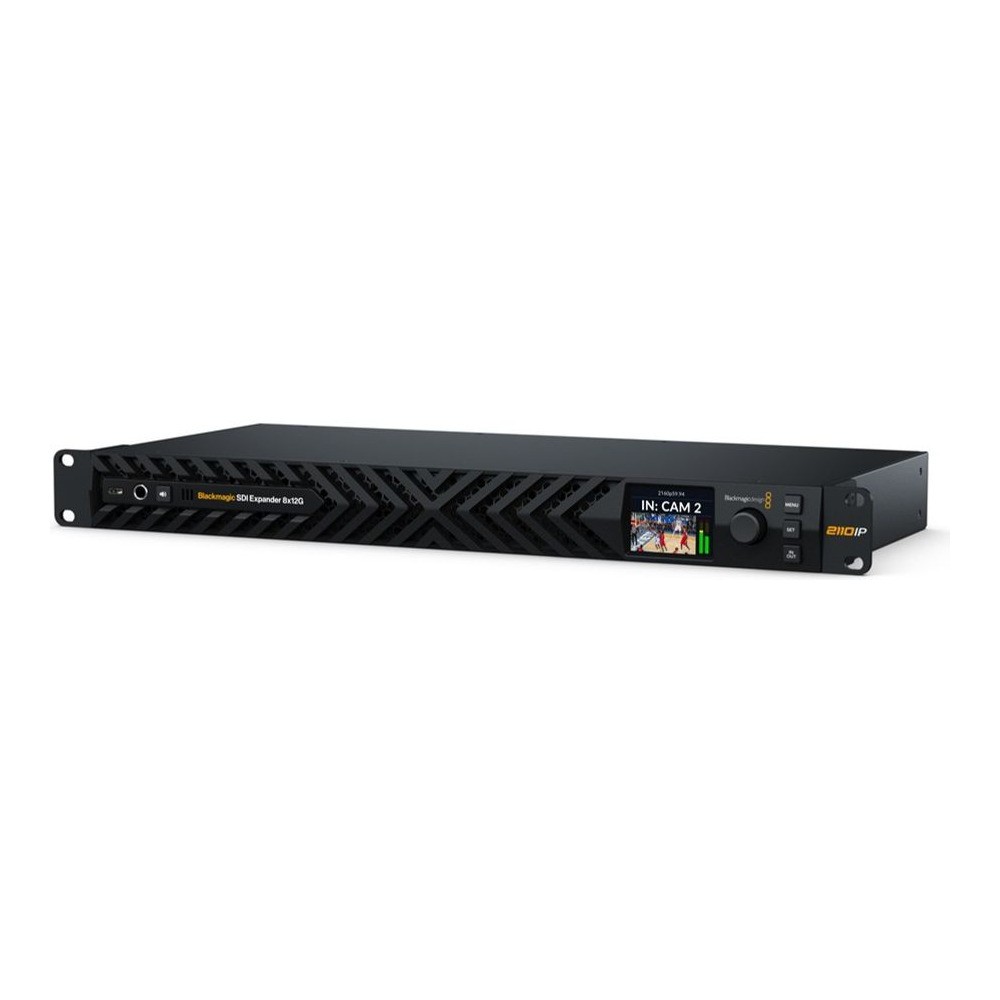

Blackmagic SDI Expander 8x12G

  • Doprava zdarma
Kód zboží: CONVNVIPP/EX10012G8

Blackmagic SDI Expander 8x12G připojí osm vstupů a osm výstupů 12G-SDI k redundantní infrastruktuře SMPTE-2110 se 100G Ethernetem. Jednotka 1U současně převádí osm kanálů z SDI do IP a osm z IP zpět do SDI; má dva porty 100G QSFP28, samostatný port pro řízení NMOS a dva redundantní napájecí zdroje AC.

Více informací

79 390 Kč s DPH 65 612 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
CONVNVIPP/EX10012G8
Přidat do porovnání Historie ceny

Top příslušenství pro Blackmagic SDI Expander 8x12G

Infinitek L-4.5CHWS 5m FLEX 12G-SDI kabel BNC-BNC

Canare L-4.5CHWS je flexibilní a odolný 75ohmový koaxiální kabel Low Loss pro SDI
745 Kč
K odeslání > 5 ks

Infinitek L-4.5CHWS 2m FLEX 12G-SDI kabel BNC-BNC

Canare L-4.5CHWS je flexibilní a odolný 75ohmový koaxiální kabel Low Loss pro SDI
460 Kč
K odeslání > 5 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
79 Kč
K odeslání > 5 ks

Blackmagic Ethernet Switch 820

  • Doprava zdarma
Blackmagic Ethernet Switch 820 je navržen pro pokročilé vysílací systémy. Poskytuje
61 690 Kč
na dotaz

HyperDeck ISO Recorder 100G

  • Doprava zdarma
HyperDeck ISO Recorder 100G je 2RU rekordér pro živou produkci: až osm samostatných
128 790 Kč
na dotaz

Ukázat všechno příslušenství

Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Blackmagic SDI Expander 8x12G připojí osm vstupů a osm výstupů 12G-SDI k redundantní infrastruktuře SMPTE-2110 se 100G Ethernetem. Jednotka 1U současně převádí osm kanálů z SDI do IP a osm z IP zpět do SDI; má dva porty 100G QSFP28, samostatný port pro řízení NMOS a dva redundantní napájecí zdroje AC.

Osm linek SDI do redundantní IP infrastruktury 100G

Šestnáct převodních kanálů v jedné rackové jednotce: stávající zařízení 12G-SDI se bez výměny zapojí do redundantní sítě 100G.

8× vstup 12G-SDI8× výstup 12G-SDI2× 100G QSFP28SMPTE 2022-71U do racku

Bez výpadku i při poruše trasy

Redundance SMPTE 2022-7 posílá každý stream dvěma oddělenými sítěmi 100G. Když jedna trasa vypadne, obraz i zvuk běží dál z druhé.

Oddělené řízení NMOS

Samostatný port 1G RJ45 pro NMOS, konfiguraci a aktualizace odděluje řízení od mediální sítě.

Dva napájecí zdroje

Dva interní napájecí zdroje 100–240 V se samostatnými vstupy IEC C14.

S rekordérem HyperDeck ISO

Expander doplní HyperDeck ISO Recorder 100G o vstupy 12G-SDI pro záznam osmi kamer.

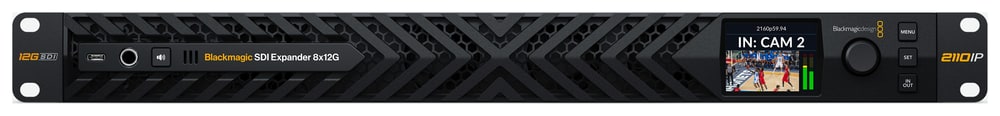

Kontrola přímo v racku

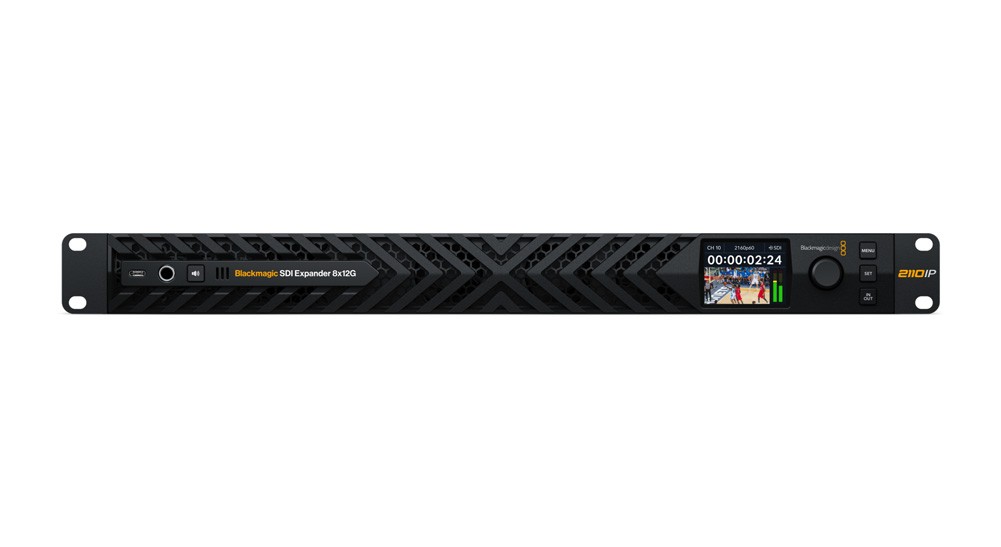

Přední LCD displej 2,2″ ukazuje video, zvuk, standard a timecode; otočným ovladačem lze procházet všechny vstupy. Tři tlačítka usnadní volbu zdroje i cíle bez počítače, vestavěný reproduktor a výstup pro sluchátka 6,35 mm dovolují rychlou kontrolu zvuku.

Blackmagic SDI Expander 8x12G – Kontrola přímo v racku

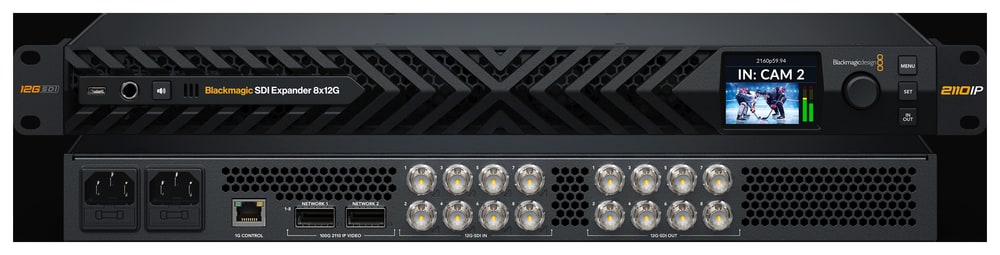

Odolný most mezi SDI a IP

Dva porty 100G QSFP28 přenášejí redundantní streamy podle SMPTE 2022-7. Samostatný port 1G RJ45 slouží pro řízení NMOS, konfiguraci a aktualizace; dva interní napájecí zdroje udrží provoz i při výpadku jedné napájecí větve.

Blackmagic SDI Expander 8x12G – Odolný most mezi SDI a IP

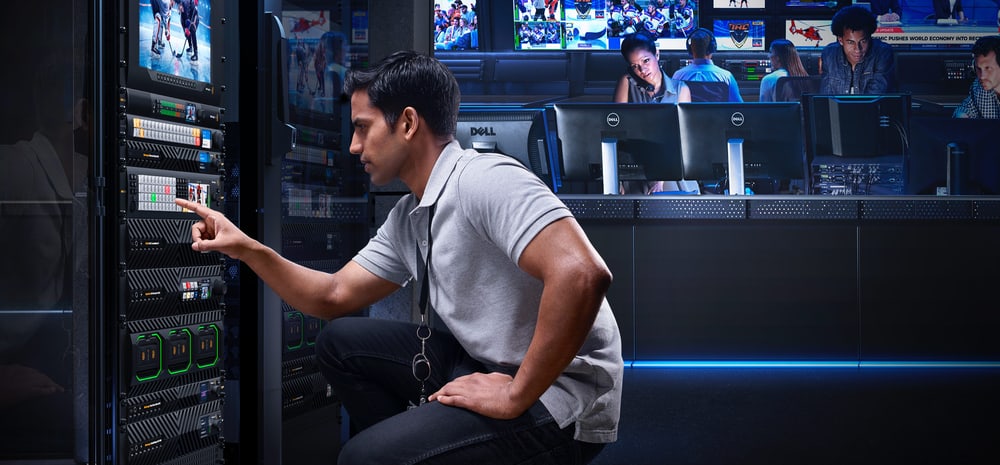

Tichý provoz v režii

Chlazení zepředu dozadu s několika ventilátory je velmi tiché, takže se expander hodí i do racku přímo v režii. Každý stream 2110 IP nese 16 kanálů vloženého zvuku; USB-C na čele slouží k nastavení a aktualizacím.

Blackmagic SDI Expander 8x12G – Tichý provoz v režii

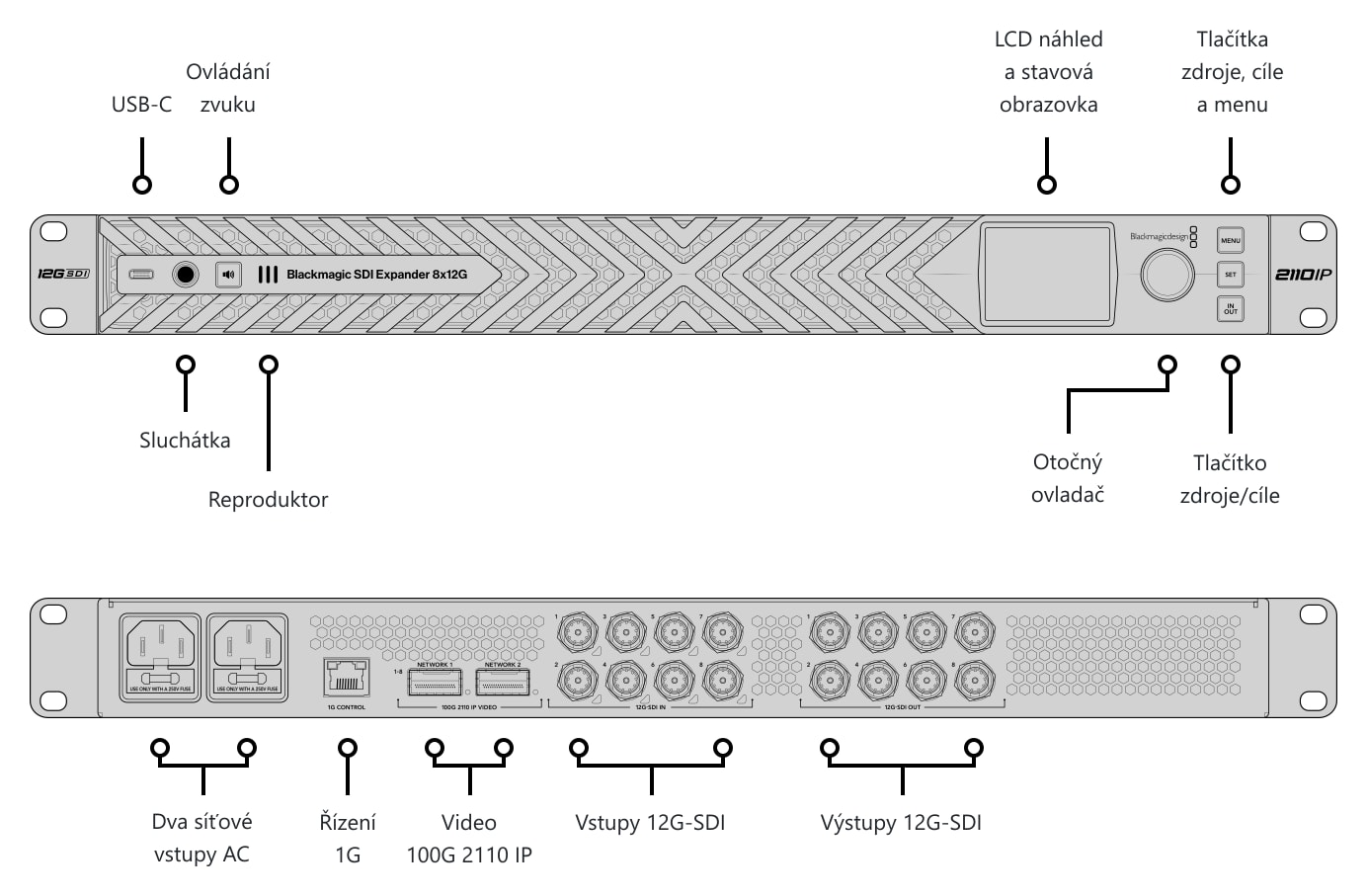

Konektory

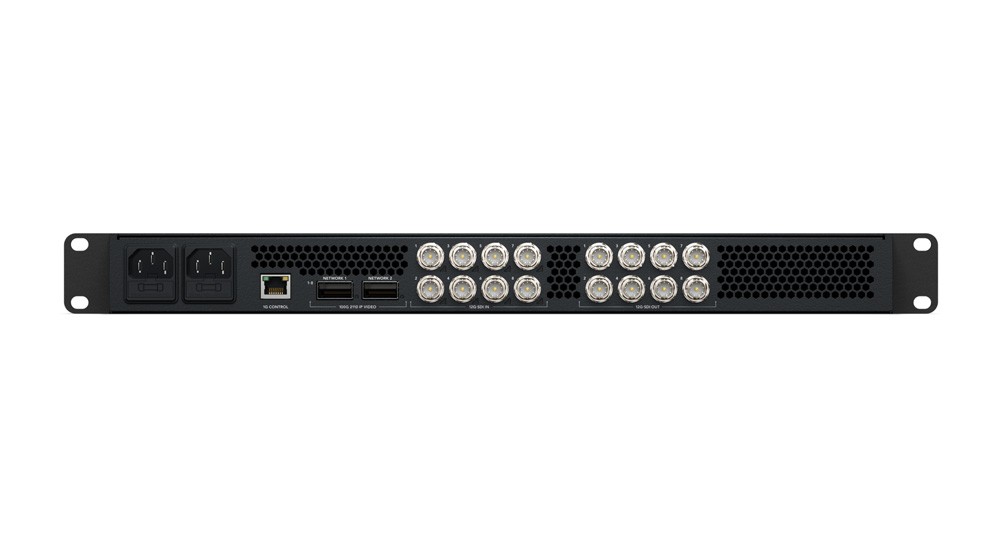

Vzadu jsou dva síťové vstupy AC, port 1G pro řízení, dva porty 100G QSFP28 pro video 2110 IP, osm vstupů a osm výstupů 12G-SDI.

Blackmagic SDI Expander 8x12G – Konektory

Další informace

Redundance, která drží vysílání v chodu

Expander převádí oběma směry současně: osm nezávislých kanálů 12G-SDI do SMPTE-2110 a samostatnou sadu osmi kanálů SMPTE-2110 zpět na 12G-SDI. Celkem tedy poskytuje 16 převodních kanálů v jediném zařízení výšky 1U.

Dvě oddělené cesty 100G Ethernet podporují SMPTE 2022-7 Seamless Protection Switching. Zařízení porovnává pakety RTP podle pořadových čísel a pro každý okamžik použije nejrychleji doručená data, takže přepnutí mezi redundantními cestami proběhne plynule, bez ztráty snímků a výpadků zvuku.

OBSAH BALENÍ

  • Blackmagic SDI Expander 8x12G
  • Uvítací karta s QR kódem pro stažení softwaru

SPECIFIKACE

  • Síť 100G 2110 IP: 2× 100G QSFP28; redundance SMPTE 2022-7 přes dvě sítě 2110
  • Kanály: 8× Ultra HD nebo HD na pár 100G
  • Vstupy SDI: 8× 12G-SDI
  • Výstupy SDI: 8× 12G-SDI
  • Rychlosti SDI: 1,5G, 3G, 6G, 12G
  • Řídicí síť 1G: 1× RJ45 1G pro NMOS, konfiguraci a aktualizace
  • Počítačové rozhraní: 1× USB-C pro konfiguraci a aktualizace
  • Zvuk: 16 kanálů vloženého zvuku na každém vstupu a výstupu SDI i na každém streamu 2110 IP
  • Monitoring zvuku: reproduktor na čelním panelu, výstup pro sluchátka 6,35 mm
  • Standardy SD: 525i59,94 NTSC, 625i50 PAL
  • Standardy HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardy Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Normy SDI: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1, SMPTE 2022-7
  • Normy IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Synchronizace: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 volitelně pro 2160p59,94 a 2160p60
  • Barevná přesnost a prostor: 10bitové YUV 4:2:2; Rec. 709 a Rec. 2020
  • Ovládání: barevný LCD displej 2,2″, 3 tlačítka, otočný ovladač
  • Napájení: 2× interní napájecí zdroj 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Instalace: 1U do 19″ racku

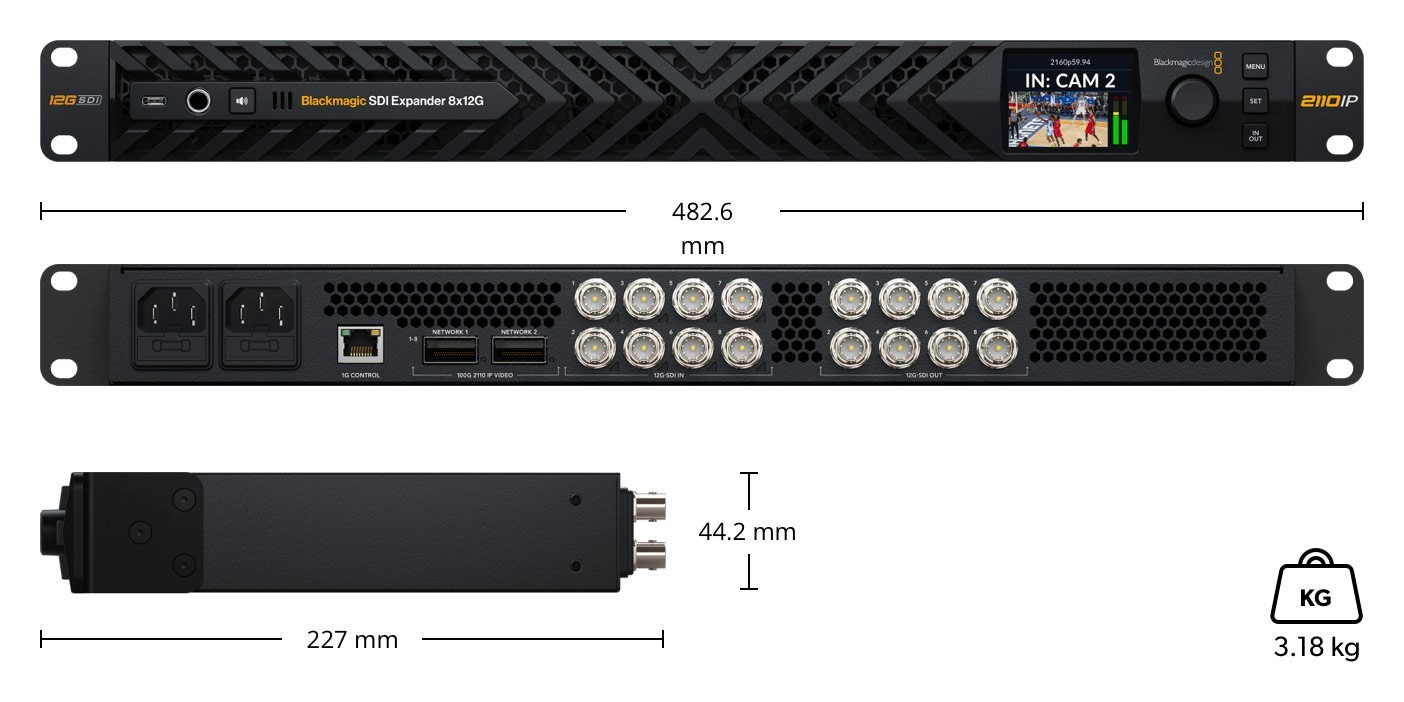

  • Rozměry (š × h × v): 482,6 × 227 × 44,2 mm
  • Hmotnost: 3,18 kg
  • Podporované systémy: macOS 15 Sequoia, macOS 26 Tahoe nebo novější; Windows 11
  • Provozní teplota: 5 až 40 °C
  • Skladovací teplota: -20 až 45 °C
  • Relativní vlhkost: 0–90 %, bez kondenzace
  • Záruka: 1 rok omezené záruky výrobce
Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Převodníky signálu

Hlavní parametry

Další funkceAudio výstup · LCD displej · automatické přizpůsobení formátu
Zdroj12G SDI · IP
CílIP · 12G SDI
