Blackmagic StudioBridge 10G PWR

  • Doprava zdarma
Kód zboží: CONVNVIPR/SBB10X8P

Blackmagic StudioBridge 10G PWR propojí osm samostatných připojení SMPTE-2110 přes 10G Ethernet s moderním systémem 100G s redundancí SMPTE 2022-7. Do IP video systému tak lze zapojit až osm kamer nebo převodníků Ultra HD – a každý port 10G je zároveň napájí až 90 W PoE++. Zařízení do racku 2U má dva napájecí zdroje a ovládání na čelním panelu.

Více informací

66 390 Kč s DPH 54 868 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
CONVNVIPR/SBB10X8P
Přidat do porovnání Historie ceny

Blackmagic StudioBridge 100G

66 390 Kčbez DPH 54 868 Kč

Top příslušenství pro Blackmagic StudioBridge 10G PWR

PremiumCord Patch cable CAT 6a S-FTP BLK, 10m

  • POSLEDNÍ kus
Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
238 Kč
Skladem 1 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
79 Kč
K odeslání > 5 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 5m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
140 Kč
Skladem 2 ks

Blackmagic Design 2110 IP Mini BiDirect 12G

Blackmagic 2110 IP Mini BiDirect 12G připojí kameru s rozhraním SDI do IP video infrastruktury
9 990 Kč
K odeslání 2 ks

Blackmagic Ethernet Switch 820

  • Doprava zdarma
Blackmagic Ethernet Switch 820 je navržen pro pokročilé vysílací systémy. Poskytuje
61 690 Kč
na dotaz

Ukázat všechno příslušenství

Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Blackmagic StudioBridge 10G PWR propojí osm samostatných připojení SMPTE-2110 přes 10G Ethernet s moderním systémem 100G s redundancí SMPTE 2022-7. Do IP video systému tak lze zapojit až osm kamer nebo převodníků Ultra HD – a každý port 10G je zároveň napájí až 90 W PoE++. Zařízení do racku 2U má dva napájecí zdroje a ovládání na čelním panelu.

Osm zařízení 10G v redundantním systému 100G

Most mezi cenově dostupnými jednoportovými zařízeními 10G a páteří 100G: osm kanálů se sloučí do redundantní dvojice spojů QSFP28.

8× 10G RJ45 PoE++2× 100G QSFP28SMPTE 2022-7HD a Ultra HD2U do racku

90 W na každý port

Každý z osmi portů 10G dodává až 90 W PoE++, takže kamery a převodníky na druhém konci kabelu nepotřebují vlastní napájecí zdroj.

Oddělené řízení NMOS

Port 1G RJ45 pro NMOS, konfiguraci a aktualizace; USB-C pro nastavení.

Dva napájecí zdroje

Dva interní napájecí zdroje 100–240 V a dva vstupy IEC C14.

Kodek Blackmagic IP10

Volitelně pro 2160p59,94 a 2160p60 jako video 2110 IP.

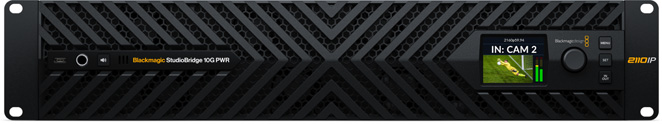

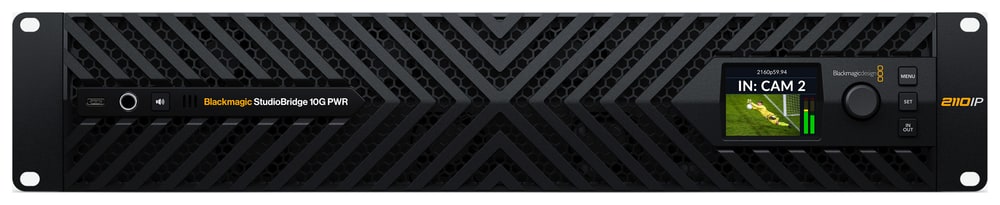

Dohled na čele racku

Vestavěný LCD displej 2,2″, tři tlačítka a otočný ovladač zpřístupní obraz, zvuk, standard i timecode přímo na čelním panelu; otočným ovladačem lze procházet všechny vstupy. Reproduktor a výstup pro sluchátka slouží ke kontrole zvuku.

Blackmagic StudioBridge 10G PWR – Dohled na čele racku

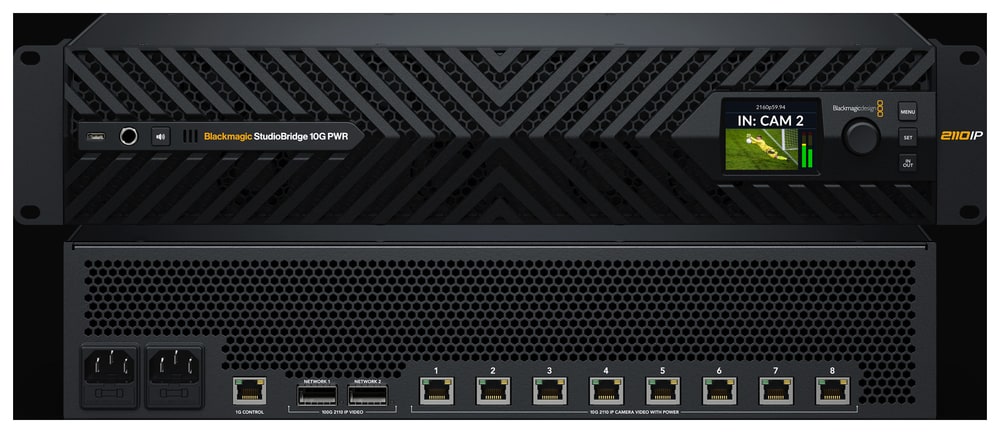

Most mezi okrajem sítě a páteří 100G

Zařízení sloučí osm zdrojů Ultra HD nebo HD. Dva spoje 100G QSFP28 podporují ST 2022-7: identické IP toky vedou dvěma oddělenými sítěmi a systém plynule použije paket, který dorazí první.

Blackmagic StudioBridge 10G PWR – Most mezi okrajem sítě a páteří 100G

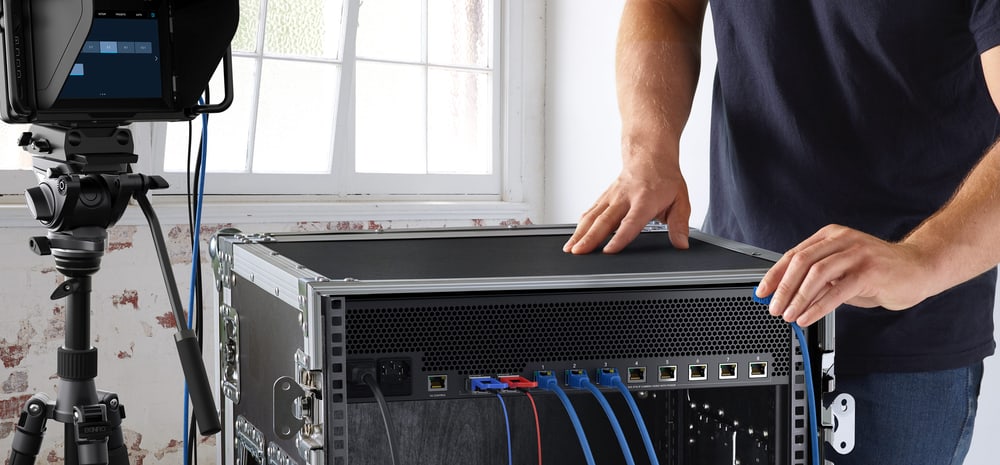

10bitové video a 16 kanálů zvuku

Každý video stream 2110 IP nese 16 kanálů vloženého zvuku; video je 10bitové 4:2:2 v barevném prostoru Rec. 709 nebo Rec. 2020. Zařízení samo rozpozná HD i Ultra HD.

Blackmagic StudioBridge 10G PWR – 10bitové video a 16 kanálů zvuku

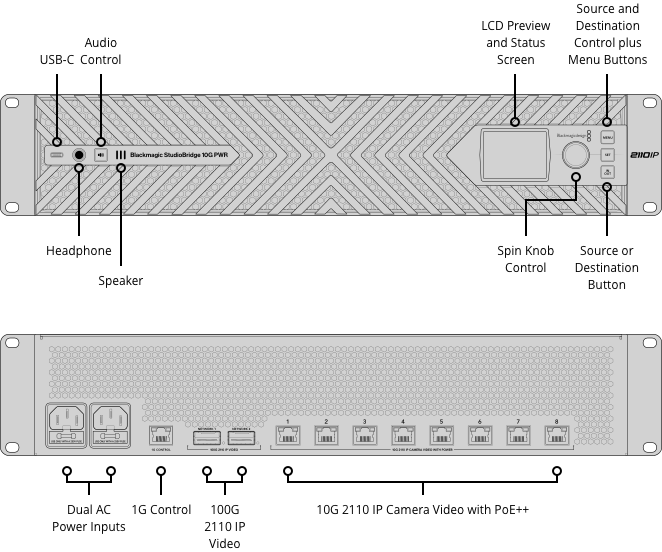

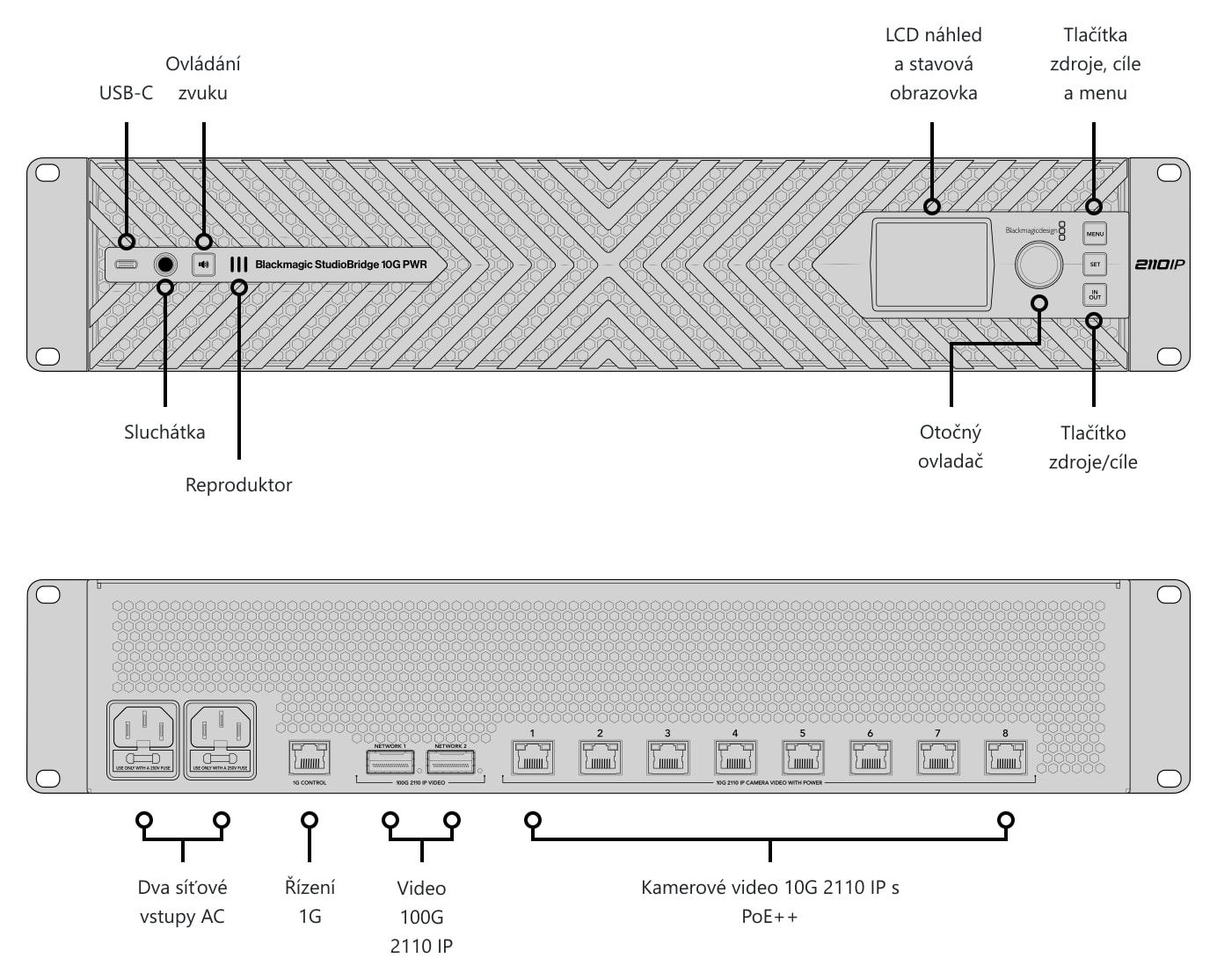

Konektory

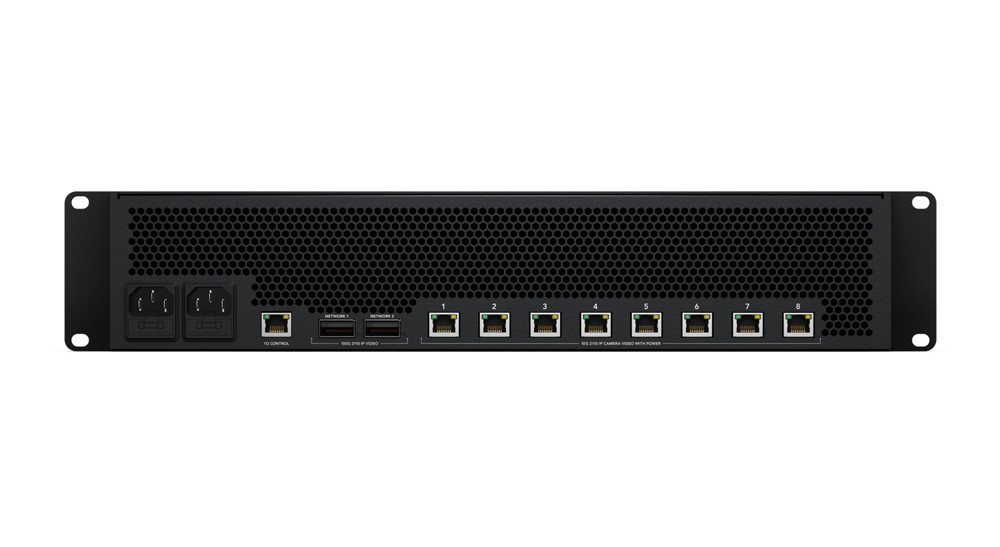

Vzadu jsou dva síťové vstupy AC, port 1G pro řízení, dva porty 100G QSFP28 pro video 2110 IP a osm portů 10G RJ45 s PoE++ pro kamery a převodníky.

Blackmagic StudioBridge 10G PWR – Konektory

Další informace

Redundance pro plynulý IP provoz

Blackmagic StudioBridge 10G PWR je určen k propojení jednoportových zařízení SMPTE-2110 s 10G Ethernetem do redundantních systémů 100G Ethernet. Osm samostatných zařízení 10G Ethernet může pracovat přes redundantní pár spojů 100G; napájení PoE++ přitom vede týmž ethernetovým kabelem.

Produkty Blackmagic 2110 IP pracují se standardem SMPTE-2110 pro přenos, synchronizaci a popis 10bitového videa, zvuku a doplňkových dat v řízené IP vysílací síti. Redundance SMPTE 2022-7 posílá dvě identické kopie oddělenými síťovými trasami a porovnává příchozí pakety RTP podle pořadových čísel, aby výstup zůstal plynulý i při výpadku jedné cesty.

OBSAH BALENÍ

  • Blackmagic StudioBridge 10G PWR
  • Uvítací karta s QR kódem pro stažení softwaru

SPECIFIKACE

  • Síť 100G 2110 IP: 2× 100G QSFP28; redundance SMPTE 2022-7 přes dvě sítě 2110
  • Síť 10G 2110 IP: 8× RJ45 10G s PoE++
  • Kanály: 8× Ultra HD nebo HD na pár 100G
  • Řídicí síť 1G: 1× RJ45 1G pro NMOS, konfiguraci a aktualizace
  • Počítačové rozhraní: 1× USB-C pro konfiguraci a aktualizace
  • Zvuk: 16 kanálů vloženého zvuku na každém streamu 2110 IP
  • Monitoring zvuku: reproduktor na čelním panelu, výstup pro sluchátka 6,35 mm
  • Standardy HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardy Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Normy IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3; SMPTE 2022-7
  • Synchronizace: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 volitelně pro 2160p59,94 a 2160p60
  • Barevná přesnost a prostor: 10bitové YUV 4:2:2; Rec. 709 a Rec. 2020
  • Ovládání: barevný LCD displej 2,2″, 3 tlačítka, otočný ovladač
  • Napájení: 2× interní napájecí zdroj 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Výstup PoE++: 8× až 90 W pro kompatibilní zařízení PoE
  • Instalace: 2U do 19″ racku

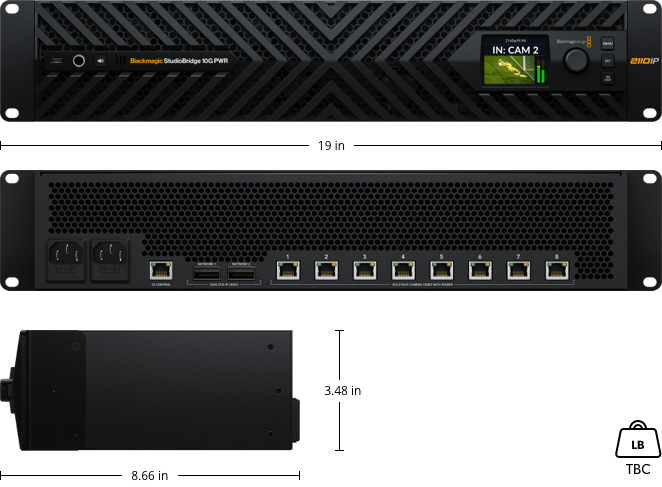

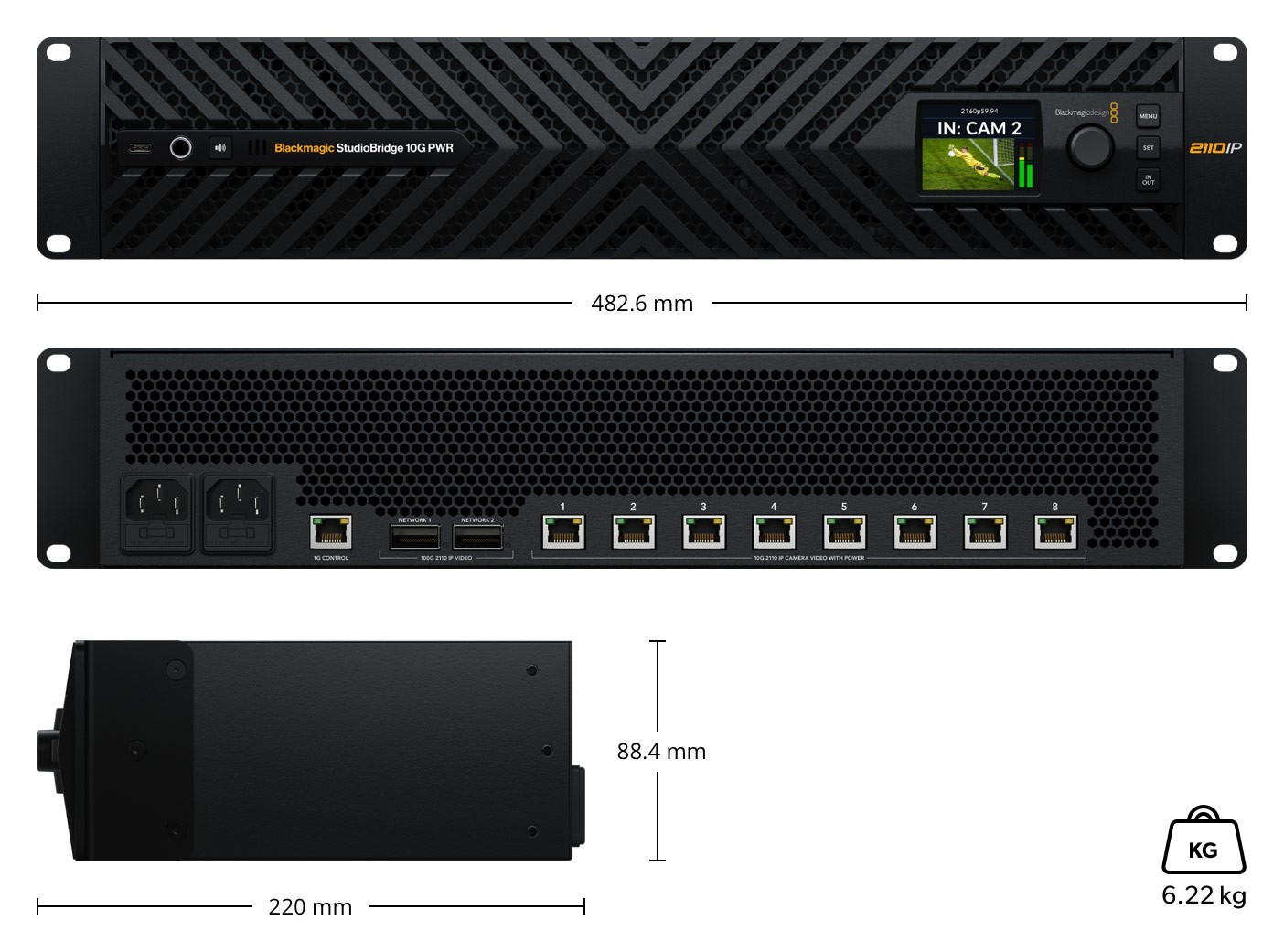

  • Rozměry (š × h × v): 482,6 × 220 × 88,4 mm
  • Hmotnost: 6,22 kg
  • Podporované systémy: macOS 15 Sequoia, macOS 26 Tahoe nebo novější; Windows 11
  • Provozní teplota: 5 až 40 °C
  • Skladovací teplota: -20 až 45 °C
  • Relativní vlhkost: 0–90 %, bez kondenzace
  • Záruka: 1 rok omezené záruky výrobce
Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Převodníky signálu

Hlavní parametry

Další funkceAudio výstup · LCD displej · automatické přizpůsobení formátu
ZdrojIP · Ethernet
CílIP · Ethernet
