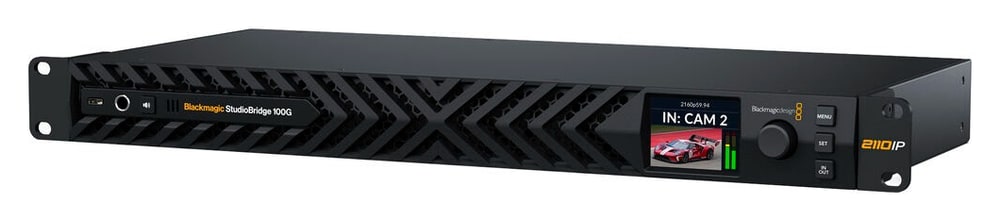

Blackmagic StudioBridge 100G

  • Doprava zdarma
Kód zboží: CONVNVIPR/SBD100X2

Blackmagic StudioBridge 100G je IP video most 1U pro začlenění jednoho až dvou vysokokapacitních kamerových signálů do redundantní vysílací infrastruktury 100G. Jedno připojení SMPTE-2110 přes 100G Ethernet převede do redundantního páru 100G a dva kamerové porty 100G lze sloučit, pokud jejich celková šířka pásma nepřesáhne 100 Gb/s – například pro kamery URSA…

Více informací

66 390 Kč s DPH 54 868 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
CONVNVIPR/SBD100X2
Přidat do porovnání Historie ceny

Blackmagic StudioBridge 10G PWR

66 390 Kčbez DPH 54 868 Kč

Top příslušenství pro Blackmagic StudioBridge 100G

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
79 Kč
K odeslání > 5 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 5m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 černý
140 Kč
Skladem 2 ks

HyperDeck ISO Recorder 100G

  • Doprava zdarma
HyperDeck ISO Recorder 100G je 2RU rekordér pro živou produkci: až osm samostatných
128 790 Kč
na dotaz

Blackmagic Ethernet Switch 820

  • Doprava zdarma
Blackmagic Ethernet Switch 820 je navržen pro pokročilé vysílací systémy. Poskytuje
61 690 Kč
na dotaz
Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Blackmagic StudioBridge 100G je IP video most 1U pro začlenění jednoho až dvou vysokokapacitních kamerových signálů do redundantní vysílací infrastruktury 100G. Jedno připojení SMPTE-2110 přes 100G Ethernet převede do redundantního páru 100G a dva kamerové porty 100G lze sloučit, pokud jejich celková šířka pásma nepřesáhne 100 Gb/s – například pro kamery URSA Cine 12K 100G nebo dvě URSA Cine Immersive.

Redundantní páteř 100G pro jeden nebo dva kamerové streamy

StudioBridge 100G propojí vysokokapacitní IP výstup kamer s redundantní vysílací sítí 100GbE. V jedné rackové jednotce soustředí SMPTE-2110, redundanci SMPTE 2022-7 i monitoring na čelním panelu.

2× 100G síť2× 100G kamera2× 10G SFP + 2× 10G RJ45SMPTE 2022-71U do racku

Kamery URSA Cine v redundantní síti

Jedna kamera URSA Cine 12K 100G, nebo dvě kamery URSA Cine Immersive, se přes StudioBridge 100G zapojí do vysílacího systému se dvěma oddělenými sítěmi 100G.

Samostatný kanál 10G

Dva porty 10G SFP a dva porty 10G RJ45 pro video příslušenství 2110 IP.

Oddělené řízení NMOS

Port 1G RJ45 pro NMOS, konfiguraci a aktualizace; USB-C pro nastavení.

Dva napájecí zdroje

Dva interní napájecí zdroje 100–240 V a dva vstupy IEC C14.

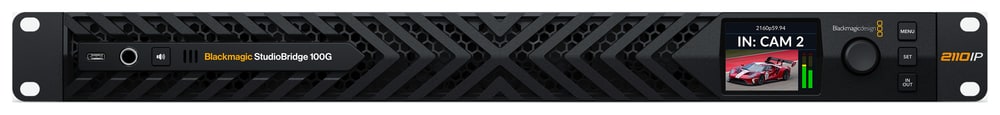

Monitoring na čelním panelu

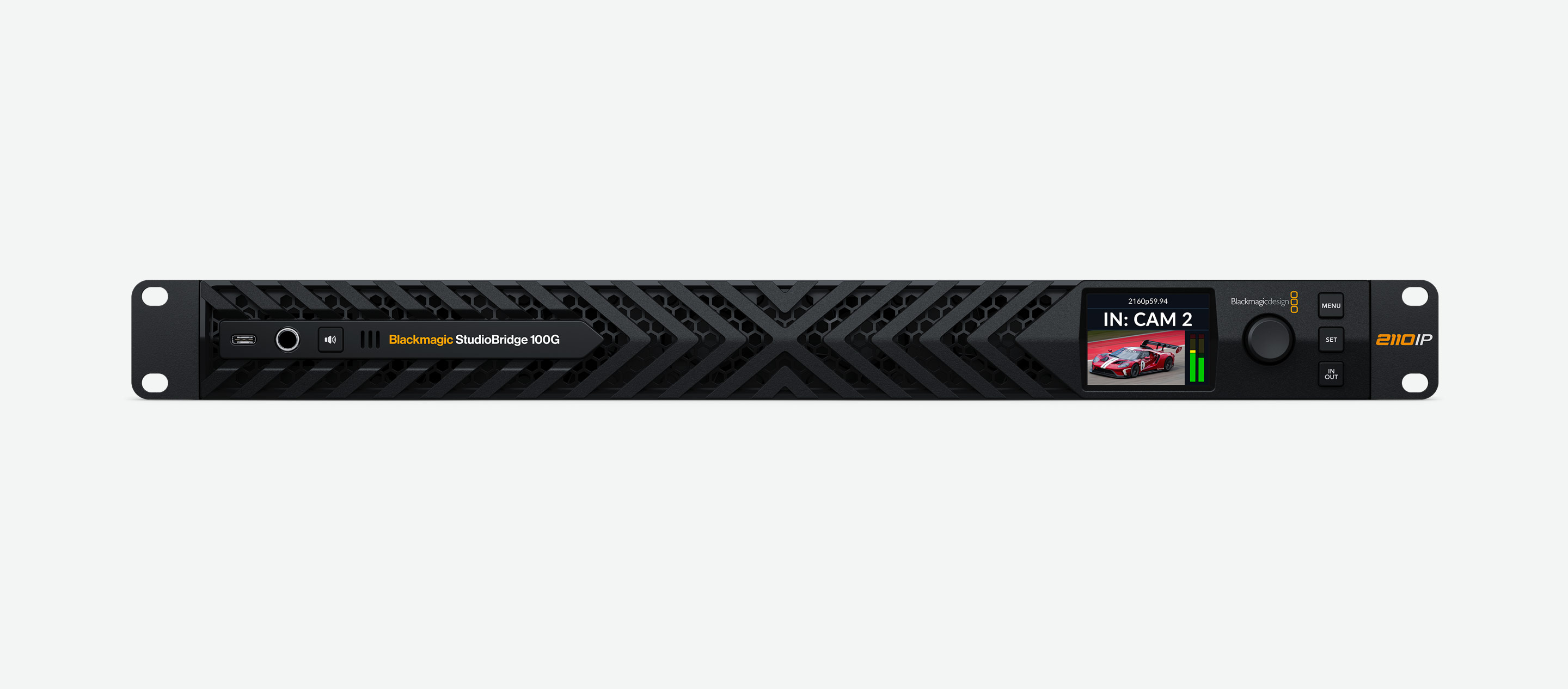

Přední LCD displej 2,2″ s otočným ovladačem a tlačítky ukazuje video, zvuk, timecode a stav systému; otočným ovladačem lze procházet všechny vstupy. Vestavěný reproduktor a výstup pro sluchátka dávají okamžitou zvukovou kontrolu.

Blackmagic StudioBridge 100G – Monitoring na čelním panelu

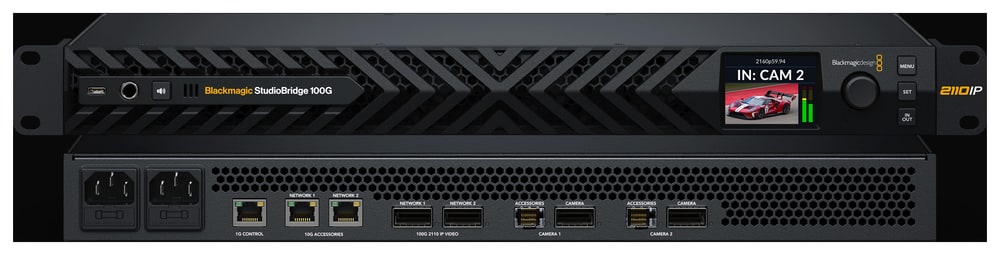

Dva kanály, jeden odolný přenosový řetězec

Zařízení zpracuje jeden IP stream 100GbE nebo dva streamy s celkovou šířkou pásma do 100 Gb/s a předá je do dvojice redundantních výstupů 100GbE. Samostatné porty 10G pro příslušenství, řízení NMOS a dva napájecí zdroje usnadňují nasazení ve studiích i přenosových vozech.

Blackmagic StudioBridge 100G – Dva kanály, jeden odolný přenosový řetězec

Imerzivní video 8K

Vedle HD a Ultra HD až 2160p60 přenáší i stereoskopické imerzivní video 8160 × 7200 × 2 z kamer URSA Cine Immersive. Video je 10bitové 4:2:2 v barevném prostoru Rec. 709 nebo Rec. 2020 a každý stream nese 16 kanálů vloženého zvuku.

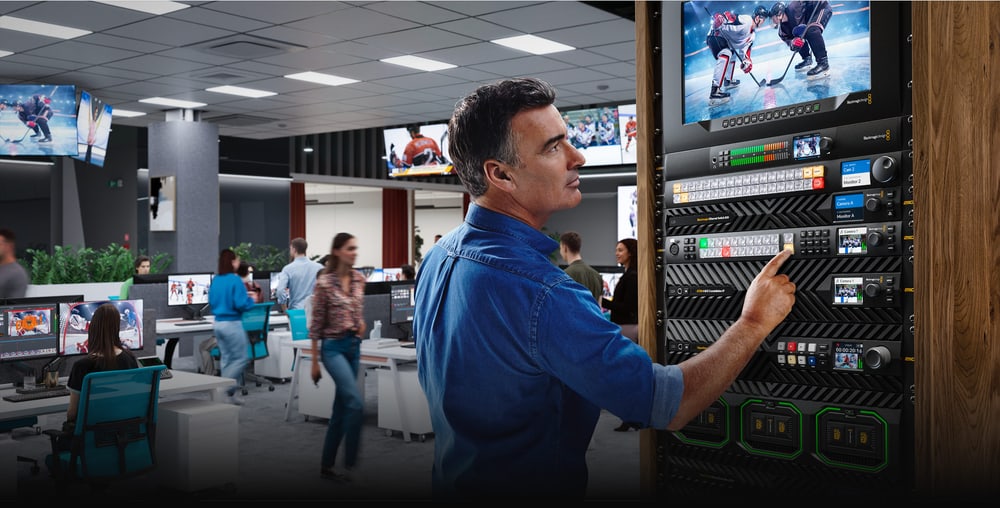

Blackmagic StudioBridge 100G – Imerzivní video 8K

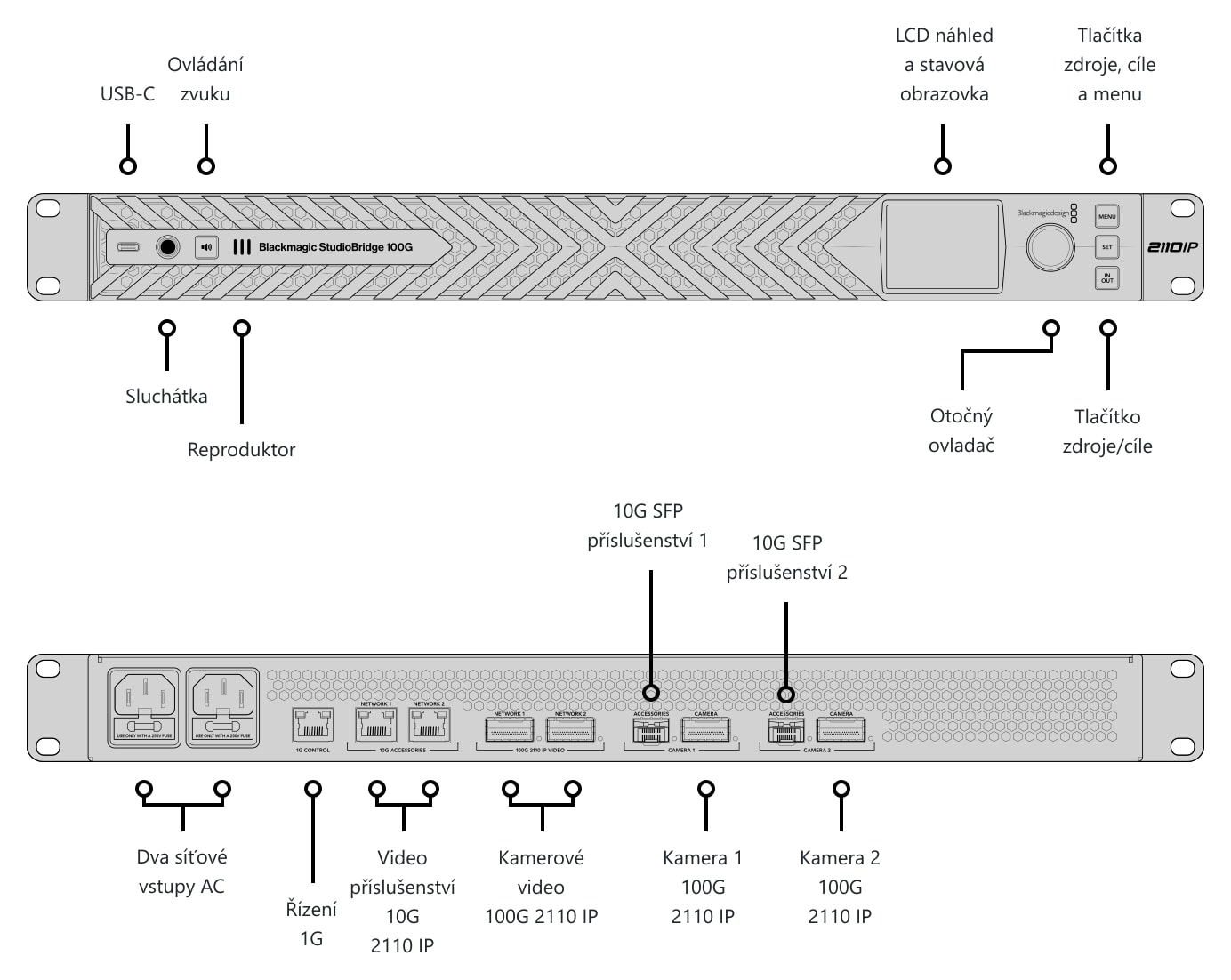

Konektory

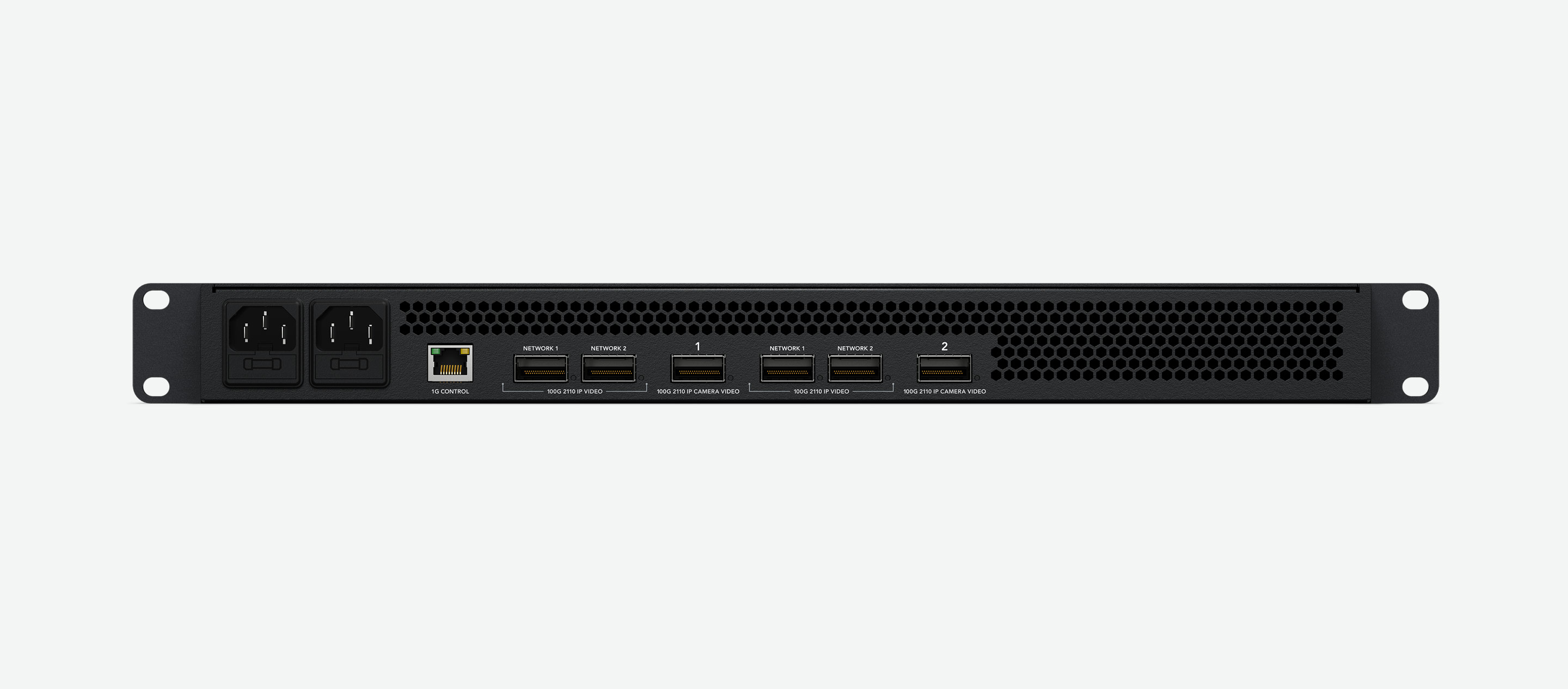

Vzadu jsou dva síťové vstupy AC, port 1G pro řízení, dva porty 10G RJ45 pro video příslušenství, dva síťové porty 100G QSFP28 a dvě kamerové sekce, každá s portem 100G QSFP28 a slotem 10G SFP pro příslušenství.

Blackmagic StudioBridge 100G – Konektory

Další informace

Kontrola a jistota pro kritický IP provoz

Podporuje až dva kanály videa SMPTE-2110 v HD a Ultra HD až 2160p60 a převádí jeden IP stream 100GbE nebo dva IP streamy s celkovou šířkou pásma do 100 Gb/s na dvojici výstupů 100GbE QSFP28 s redundancí SMPTE 2022-7 pro nepřerušované doručení signálu. Každý vstup sám rozpozná standardy HD a Ultra HD a nese až 16 kanálů vloženého zvuku na stream.

StudioBridge 100G nabízí dva porty 10G RJ45 a dva optické porty 10G SFP pro příslušenství. Přední LCD displej 2,2″ s otočným ovladačem a tlačítky umožňuje monitoring videa, zvuku, timecodu a stavu systému; vestavěný reproduktor a výstup pro sluchátka dávají okamžitou zvukovou kontrolu. Externí řízení zajišťuje samostatný port RJ45 pro NMOS a konfiguraci a USB-C pro nastavení a aktualizace, dvojice vstupů IEC C14 přináší redundantní napájení.

OBSAH BALENÍ

  • Blackmagic StudioBridge 100G
  • Uvítací karta s QR kódem pro stažení softwaru

SPECIFIKACE

  • Síť 100G 2110 IP: 2× 100G QSFP28; redundance SMPTE 2022-7 přes dvě sítě 2110
  • Kamerové porty 100G: 2× 100G QSFP28: 1× URSA Cine 100G nebo 2× URSA Cine Immersive
  • Síť 10G 2110 IP: 2× optický 10G SFP, 2× RJ45 10G
  • Kanály: 8× Ultra HD nebo HD na pár 100G
  • Řídicí síť 1G: 1× RJ45 1G pro NMOS, konfiguraci a aktualizace
  • Počítačové rozhraní: 1× USB-C pro konfiguraci a aktualizace
  • Zvuk: 16 kanálů vloženého zvuku na každém streamu 2110 IP
  • Monitoring zvuku: reproduktor na čelním panelu, výstup pro sluchátka 6,35 mm
  • Standardy HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardy Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Imerzivní video: 8160 × 7200 × 2 stereo
  • Normy IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3; SMPTE 2022-7
  • Synchronizace: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 volitelně pro 2160p59,94 a 2160p60
  • Barevná přesnost a prostor: 10bitové YUV 4:2:2; Rec. 709 a Rec. 2020
  • Ovládání: barevný LCD displej 2,2″, 3 tlačítka, otočný ovladač
  • Napájení: 2× interní napájecí zdroj 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Instalace: 1U do 19″ racku

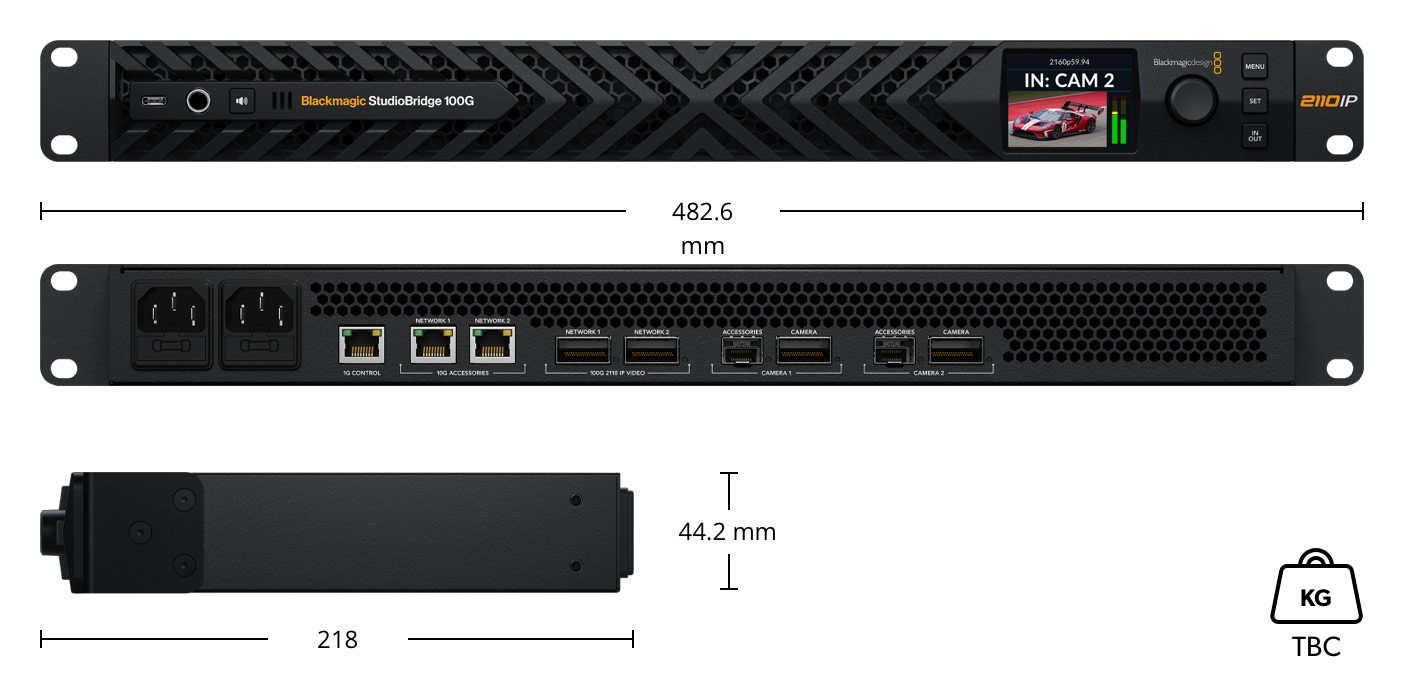

  • Rozměry (š × h × v): 482,6 × 218 × 44,2 mm
  • Podporované systémy: macOS 15 Sequoia, macOS 26 Tahoe nebo novější; Windows 11
  • Provozní teplota: 5 až 40 °C
  • Skladovací teplota: -20 až 45 °C
  • Relativní vlhkost: 0–90 %, bez kondenzace
  • Záruka: 1 rok omezené záruky výrobce
Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Převodníky signálu

Hlavní parametry

Další funkceAudio výstup · LCD displej · automatické přizpůsobení formátu
ZdrojIP · Ethernet
CílIP · Ethernet
