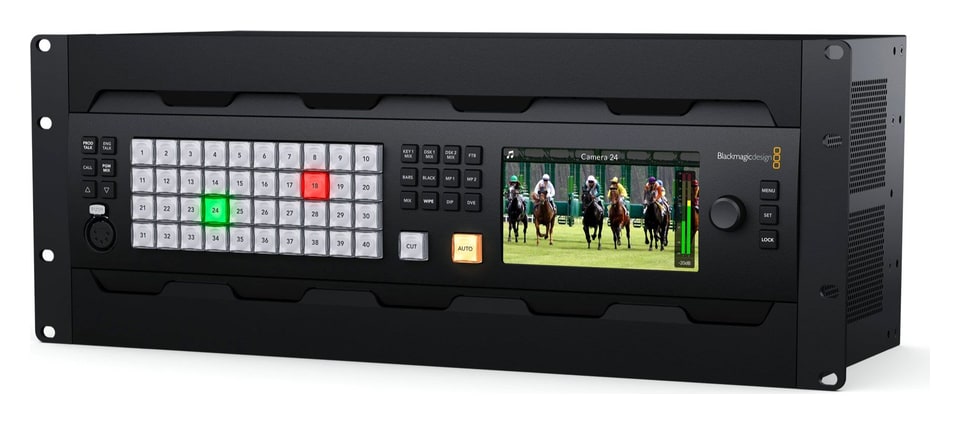

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus je profesionální živý přepínač 4 M/E pro Ultra HD produkce. Nabízí 80 vstupů 12G-SDI s převodem formátu na každém vstupu, 48 nezávisle směrovatelných výstupů 12G-SDI, 16 klíčovačů ATEM Advanced Chroma, 4 multiview, 4 přehrávače médií, talkback a mixér Fairlight pro 298 kanálů. Ovládá se z čelního panelu, softwarem ATEM Software…

Více informací

351 590 Kč s DPH 290 570 Kč bez DPH
-+
Dostupnost
na dotaz
Kód zboží:
SWATEMSCN2/2ME4/4K/P
Přidat do porovnání Historie ceny

Ukázat všechno příslušenství

Popis produktu ČLÁNKY SPECIFIKACE OBSAH BALENÍ

Popis produktu

ATEM 4 M/E Constellation 4K Plus je profesionální živý přepínač 4 M/E pro Ultra HD produkce. Nabízí 80 vstupů 12G-SDI s převodem formátu na každém vstupu, 48 nezávisle směrovatelných výstupů 12G-SDI, 16 klíčovačů ATEM Advanced Chroma, 4 multiview, 4 přehrávače médií, talkback a mixér Fairlight pro 298 kanálů. Ovládá se z čelního panelu, softwarem ATEM Software Control nebo panely ATEM.

80 vstupů 12G-SDI a 48 výstupů v jednom přepínači

ATEM 4 M/E Constellation 4K Plus spojuje 4 M/E, 80 vstupů 12G-SDI s převodem formátu a resynchronizací a 48 nezávisle směrovatelných výstupů 12G-SDI. Pracuje v režimu program/náhled jako televizní režie: zdroj připravíte v náhledu a do vysílání ho pošlete tlačítkem CUT nebo AUTO.

80× vstup 12G-SDI48× výstup 12G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview4 RU

Talkback jako ve vysílacím studiu

Na čelním panelu je pětipinový XLR konektor pro sluchátka s mikrofonem, vzadu RJ45 pro talkbackové systémy jako ClearCom nebo RTS. K dispozici jsou okruhy produkce a techniky, příposlech vlastního mikrofonu i mix programu a po SDI kanálech 15 a 16 obousměrná komunikace s kamerami Blackmagic Design.

Webkamera přes USB-C

Program jde do počítače jako webkamera 720p nebo 1080p ve snímkové frekvenci programu – pro Zoom, Teams, OBS i XSplit.

Výstupy pro každého

Každý z 48 výstupů 12G-SDI lze nezávisle směrovat na kterýkoli vstup nebo interní zdroj. Nesou programový zvuk, časový kód RP-188, ovládání kamer, tally a talkback.

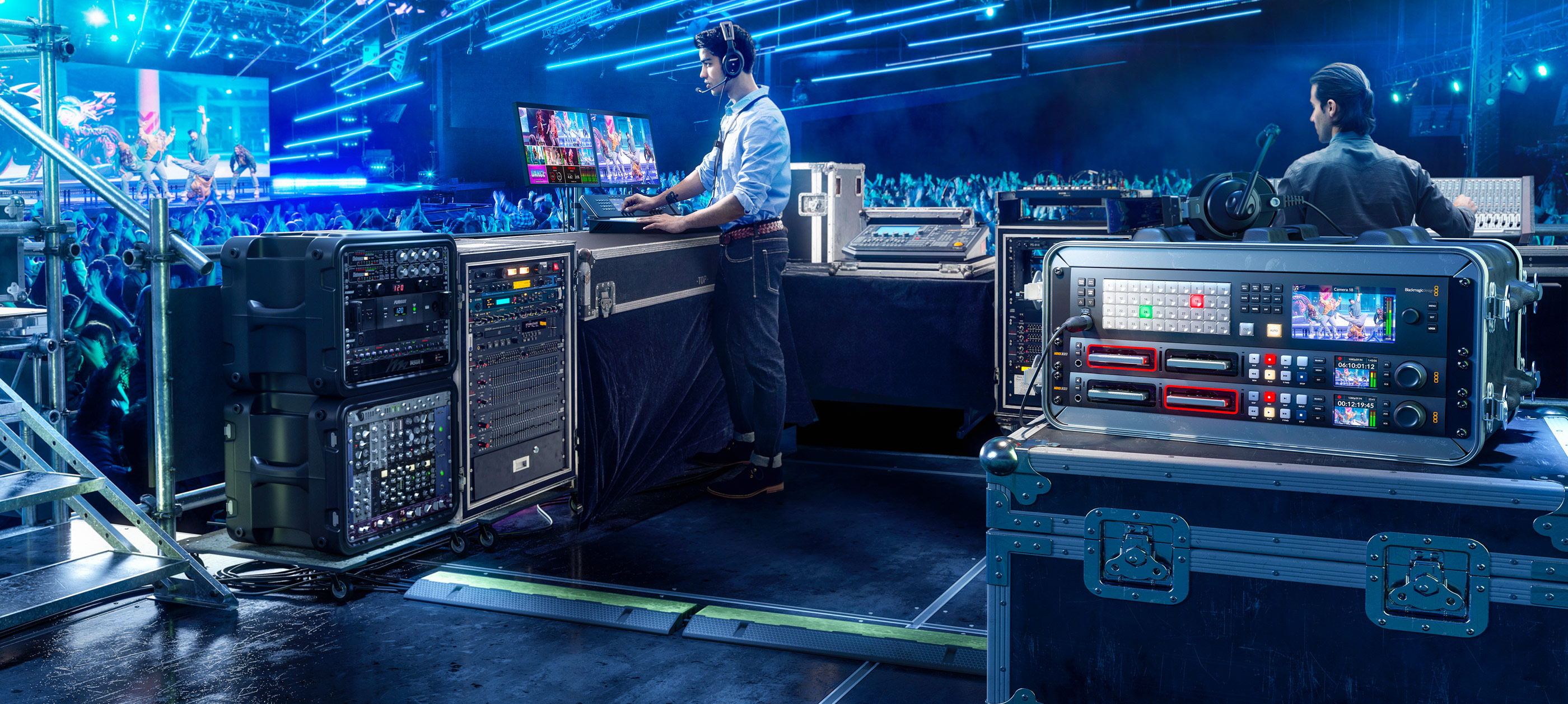

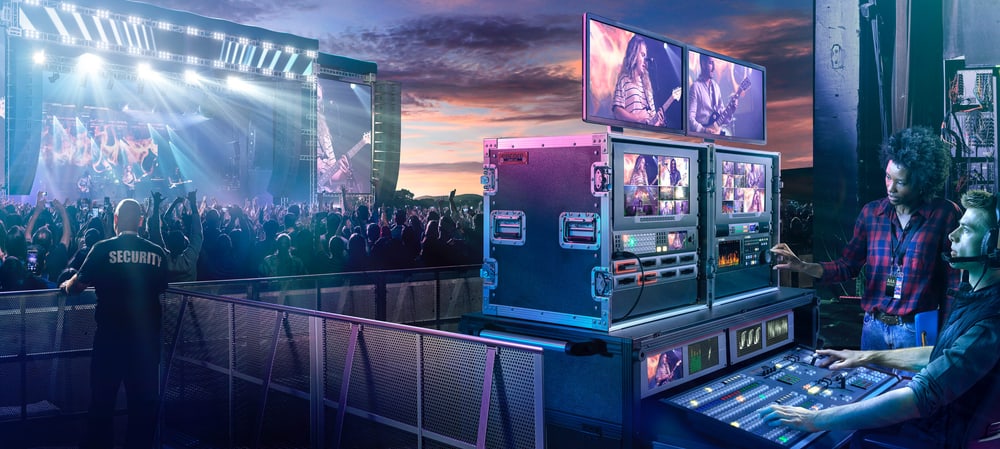

Pro koncerty, sport i bohoslužby

Díky 80 vstupům lze rozmístit kamery po celé scéně a z mnoha zdrojů a DVE skládat vícevrstvé kompozice. Interní grafika a klíčovače ATEM Advanced Chroma pokryjí i náročné pořady a ovládání je přitom tak jednoduché, že ho zvládne zaškolený dobrovolnický tým.

ATEM 4 M/E Constellation 4K Plus – Pro koncerty, sport i bohoslužby

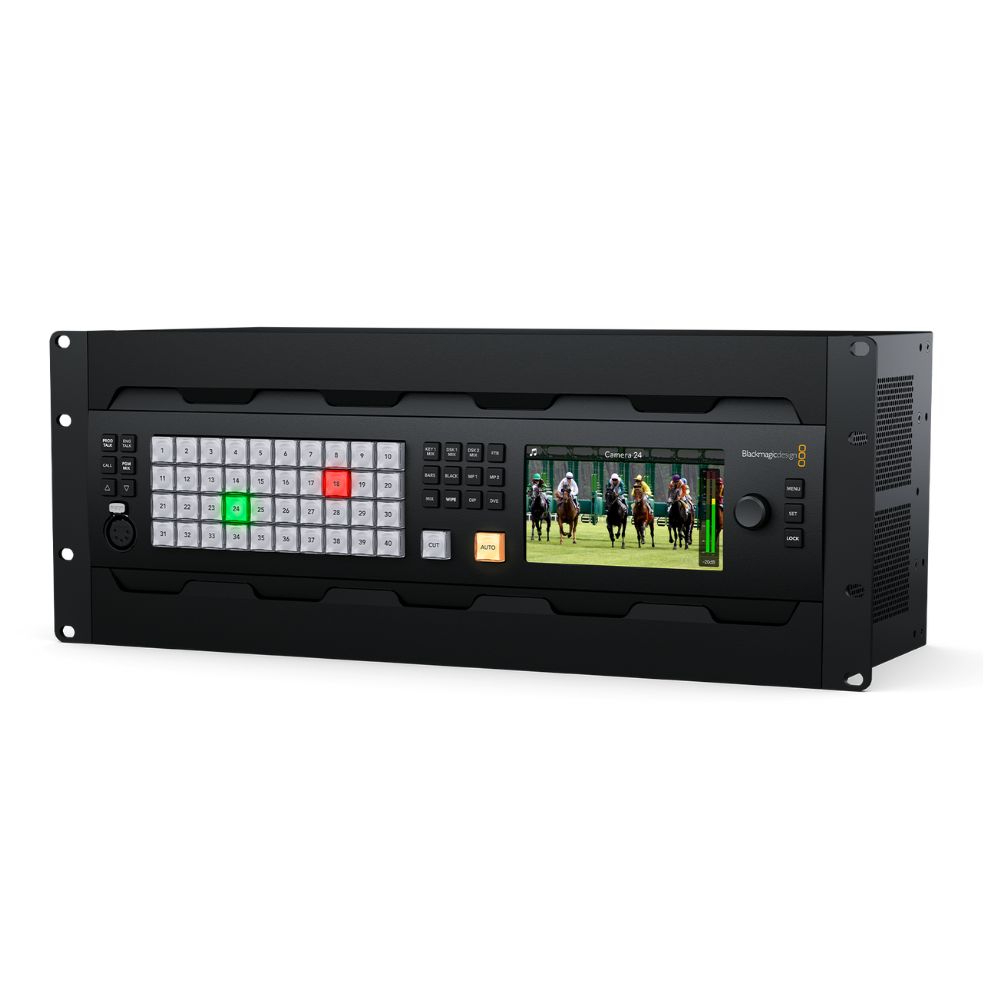

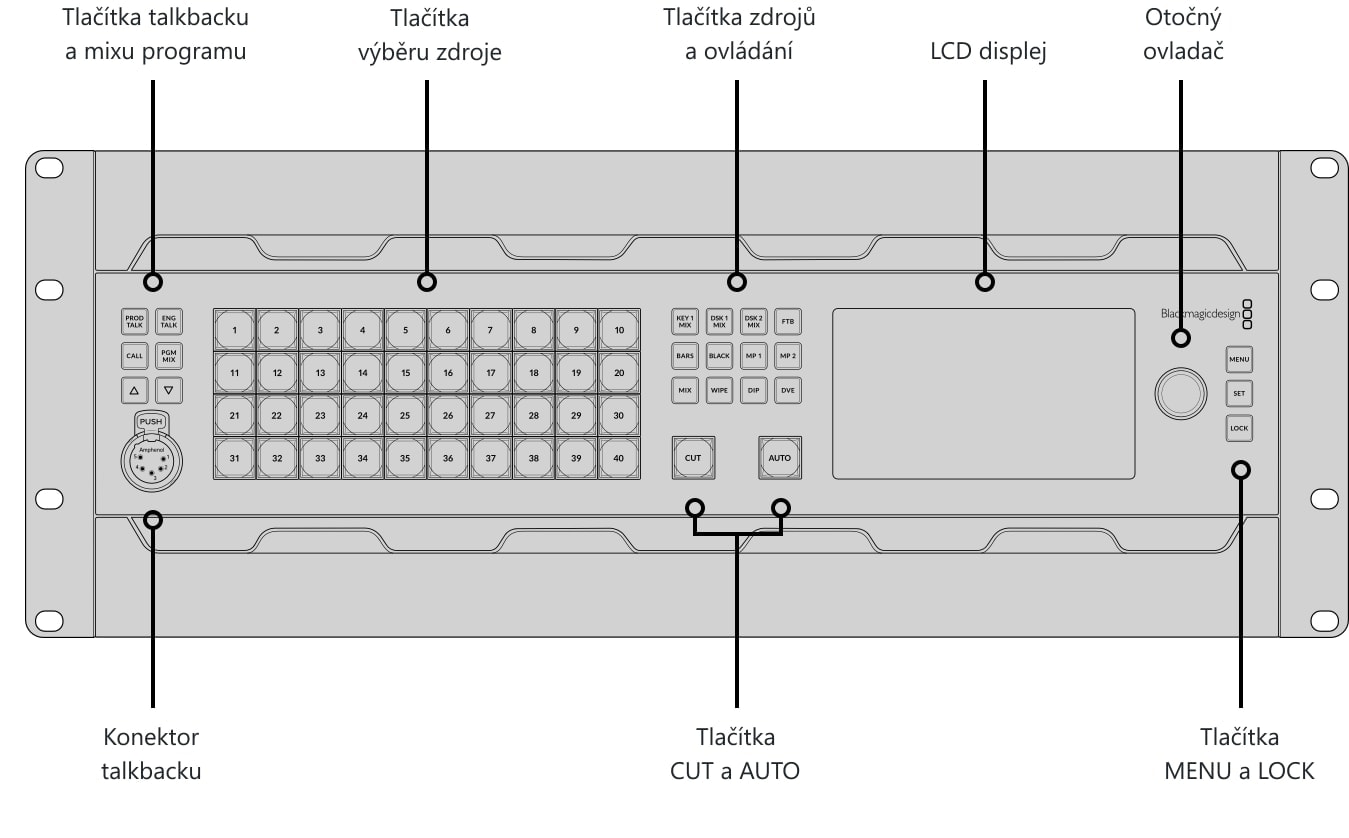

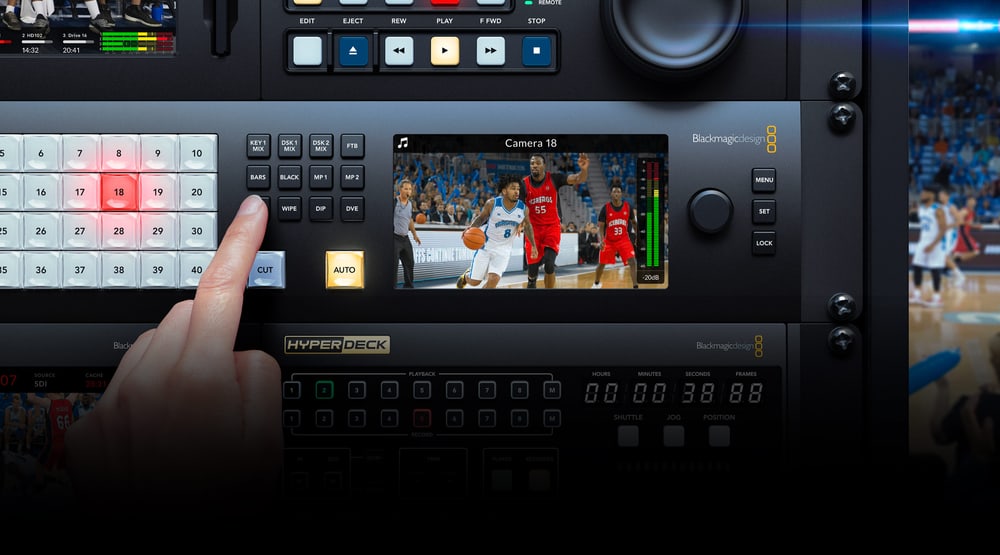

Ovládací panel přímo na čelní straně

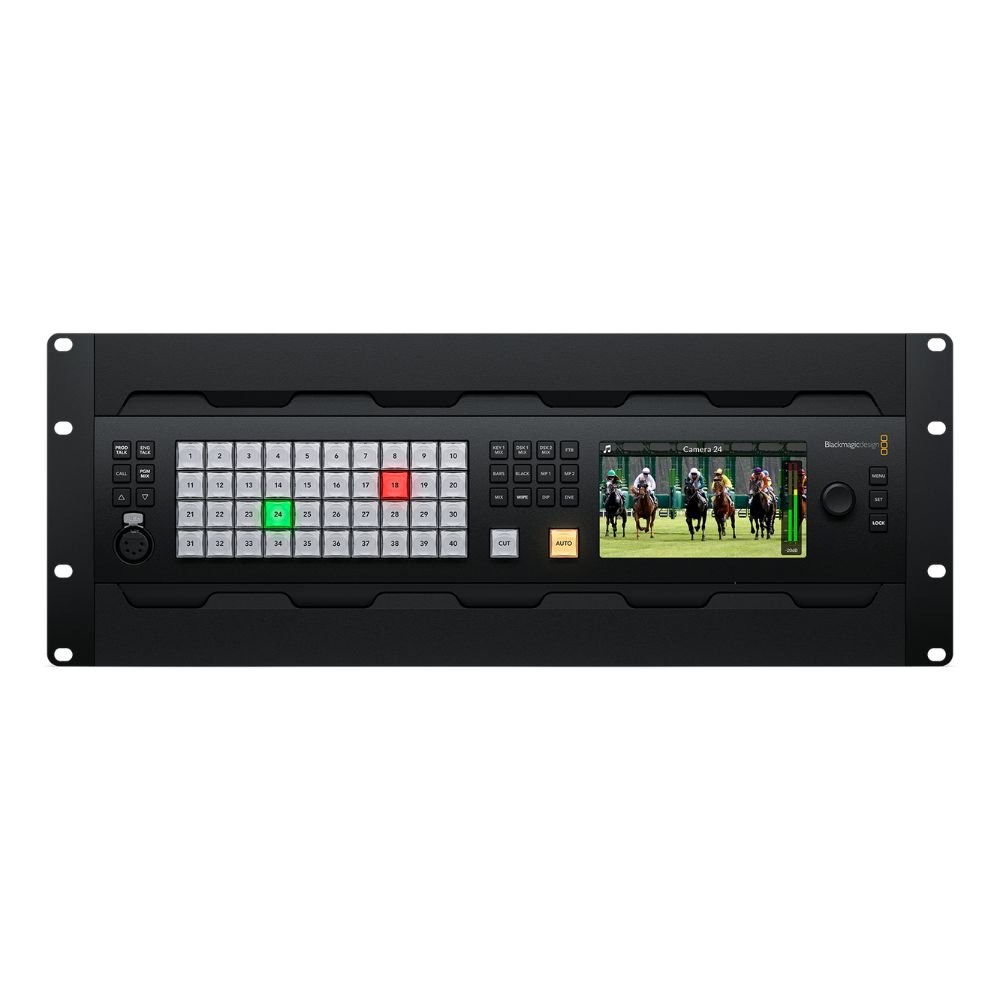

Čelní panel nese tlačítka zdrojů, CUT a AUTO, ovládání klíčovačů, přehrávačů médií a stmívání do černé, LCD displej v rozlišení HD pro náhled a menu a pětipinový XLR konektor pro sluchátka s mikrofonem s tlačítky talkbacku. Přepínač tak lze nastavit i nouzově odbavit bez počítače; tlačítka jsou stejného typu jako na velkých panelech ATEM.

ATEM 4 M/E Constellation 4K Plus – Ovládací panel přímo na čelní straně

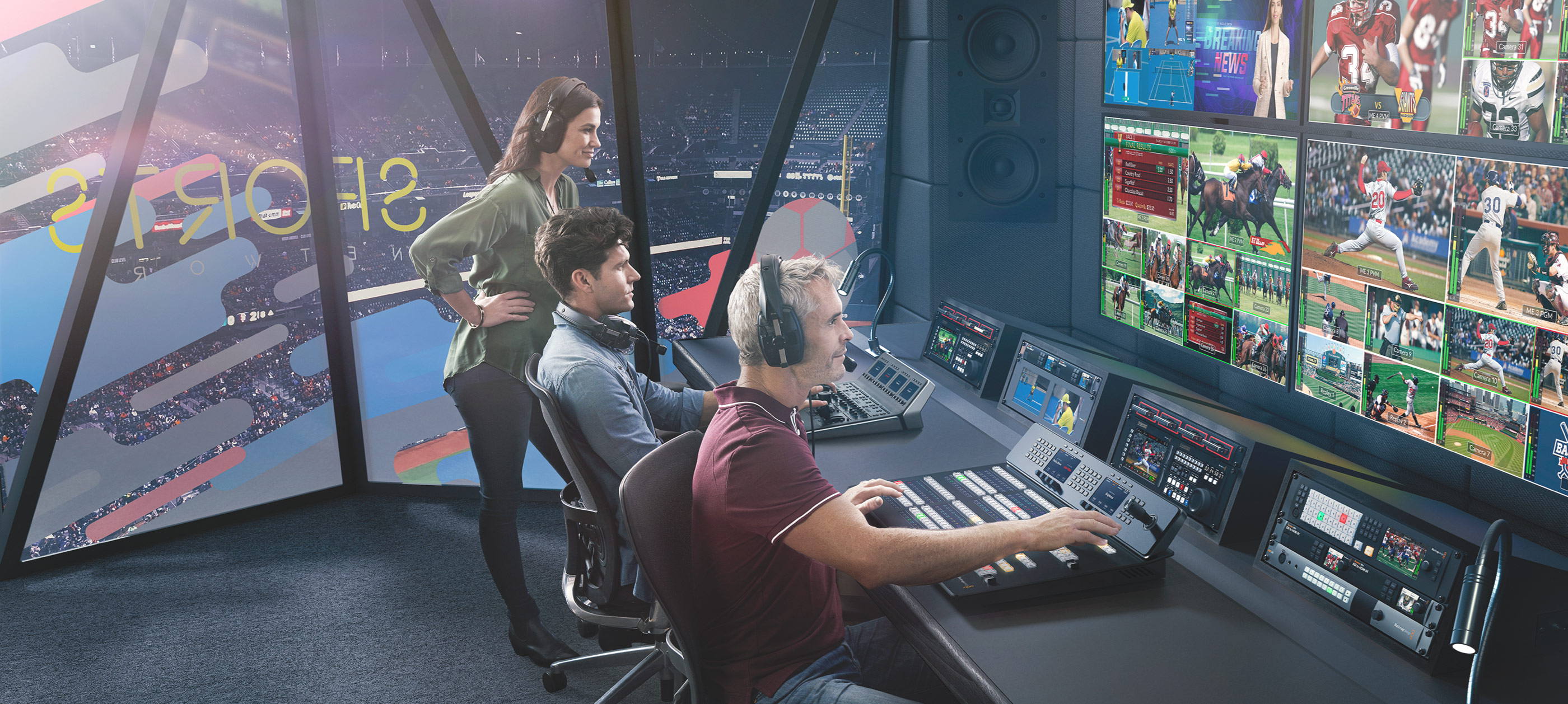

4 nezávislá multiview

Vestavěné multiview zobrazí zdroje na jediném monitoru. Model má čtyři nezávislá multiview, tedy až 64 náhledů na čtyřech monitorech; rozlišení multiview lze volit HD nebo Ultra HD. Každé multiview lze nastavit na 4, 7, 10, 13 nebo 16 náhledů a ke každému náhledu přidat tally rámeček, popisek zdroje a VU metry.

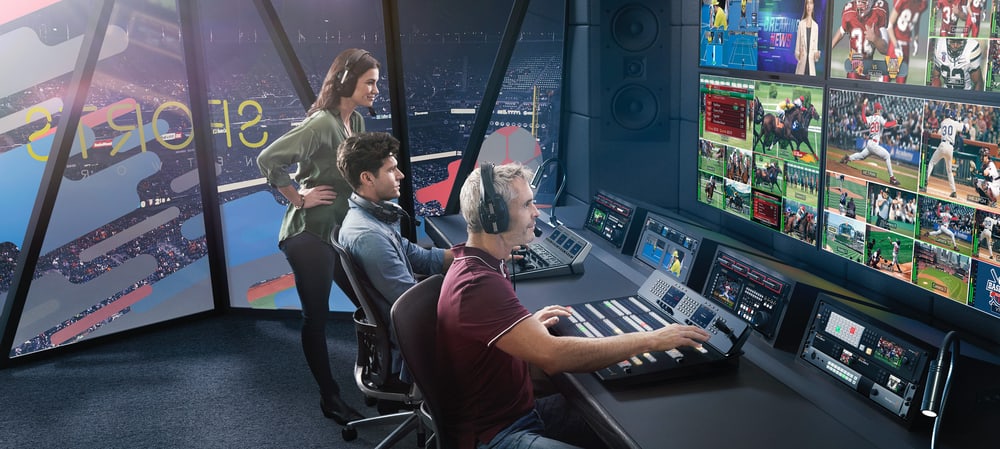

ATEM 4 M/E Constellation 4K Plus – 4 nezávislá multiview

Přechody, DVE a stingery

K dispozici jsou vysílací přechody mix, dip, wipe, DVE a stinger s nastavením délky, barvy a šířky okraje, pozice i směru. 4 nezávislé procesory DVE umožňují obraz v obraze s 3D okraji, stíny a nasvícením v reálném čase i přechody typu squeeze a swoosh. Přechod lze před odvysíláním vyzkoušet v náhledu.

ATEM 4 M/E Constellation 4K Plus – Přechody, DVE a stingery

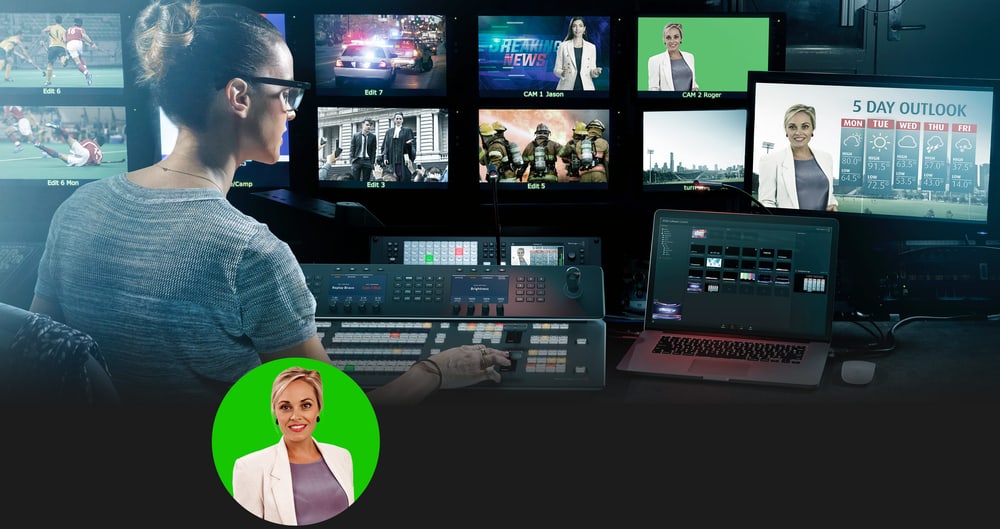

ATEM Advanced Chroma Key

16 klíčovačů ATEM Advanced Chroma – čtyři na každou řadu M/E – zvládá kvalitní chroma i luma klíčování. Kapátko navzorkuje barvu pozadí a nastaví parametry klíče, k dispozici je přesné doladění okrajů a barevná korekce popředí, aby popředí ladilo s pozadím. Už jedna řada M/E stačí na virtuální studio pro čtyři kamery.

ATEM 4 M/E Constellation 4K Plus – ATEM Advanced Chroma Key

Dva procesory SuperSource

Kromě DVE v řadách M/E má model dva zcela nezávislé procesory SuperSource se čtyřmi dalšími vrstvami DVE a vrstvou pozadí z knihovny médií. Přepínač ho vidí jako další vstup – ideální pro rozhovory obraz v obraze, zatímco hlavní DVE zůstávají volné. Celkem tak model nabízí 12 DVE.

ATEM 4 M/E Constellation 4K Plus – Dva procesory SuperSource

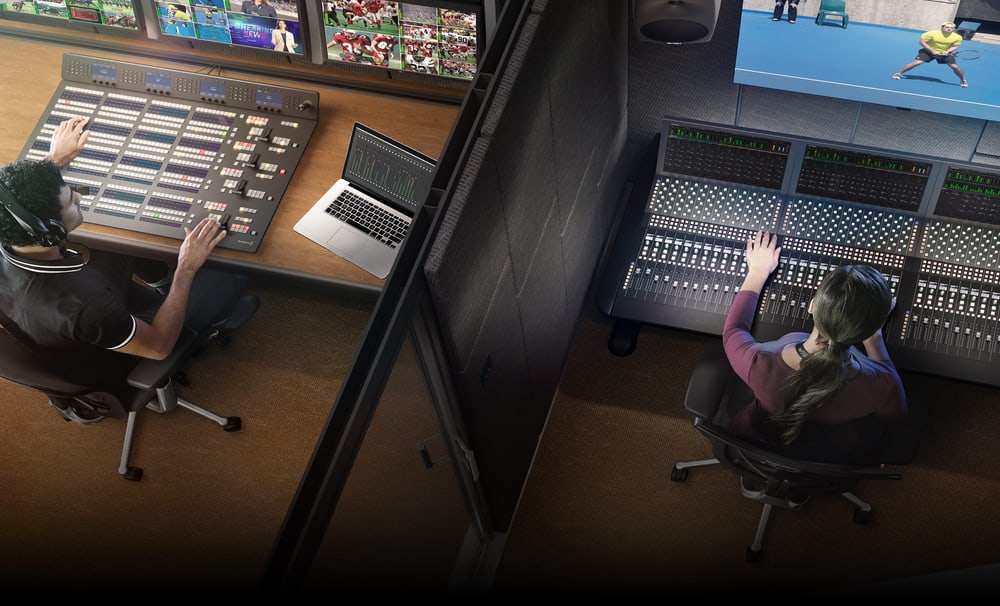

Zvukový mixér Fairlight

Vestavěný mixér zpracuje 298 kanálů; každý vstup SDI má šestipásmový parametrický ekvalizér, kompresor, limiter, šumovou bránu a expandér a mixér přijímá i analogový vstup a mikrofon talkbacku. Čtyři výstupy MADI vyvedou zvuk vstupů SDI 1–60 externímu zvukaři a dva vstupy MADI přidají mixéru 128 kanálů. Zvuk lze přes USB-C předávat do Fairlight Live, softwarového mixéru pro stereo, surround i imerzní zvuk.

ATEM 4 M/E Constellation 4K Plus – Zvukový mixér Fairlight

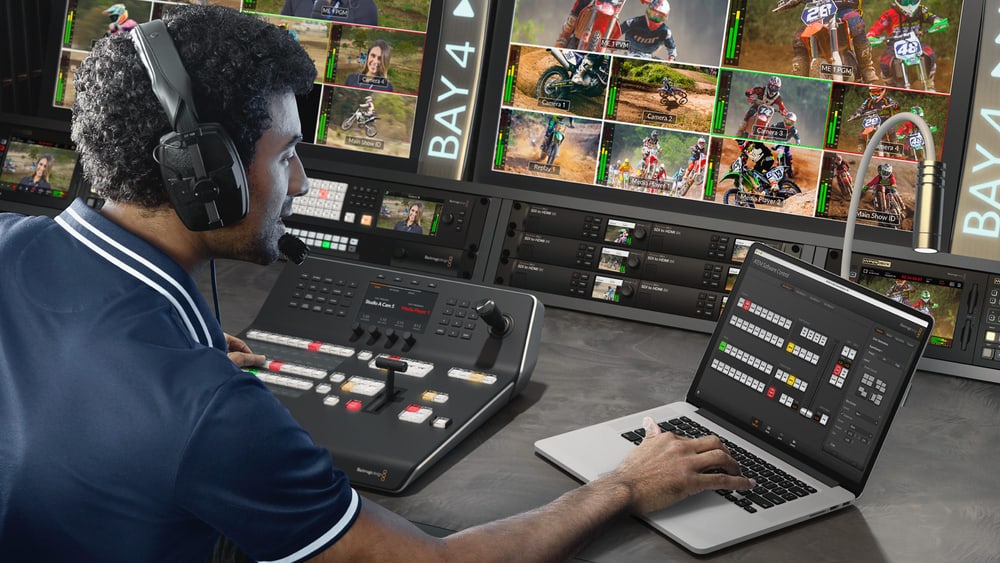

Software i hardwarové panely

ATEM Software Control pro Mac a Windows je v ceně: přes Ethernet nebo USB ovládá přepínač, média, zvuk, makra, kamery i rekordéry HyperDeck a pracovat v něm může více lidí najednou. Pro hmatové ovládání lze připojit ATEM Advanced Panel, ATEM Micro Panel nebo ATEM Camera Control Panel; vlastní automatizaci umožní ATEM SDK. Všechny funkce jsou v ceně, bez licenčních poplatků.

ATEM 4 M/E Constellation 4K Plus – Software i hardwarové panely

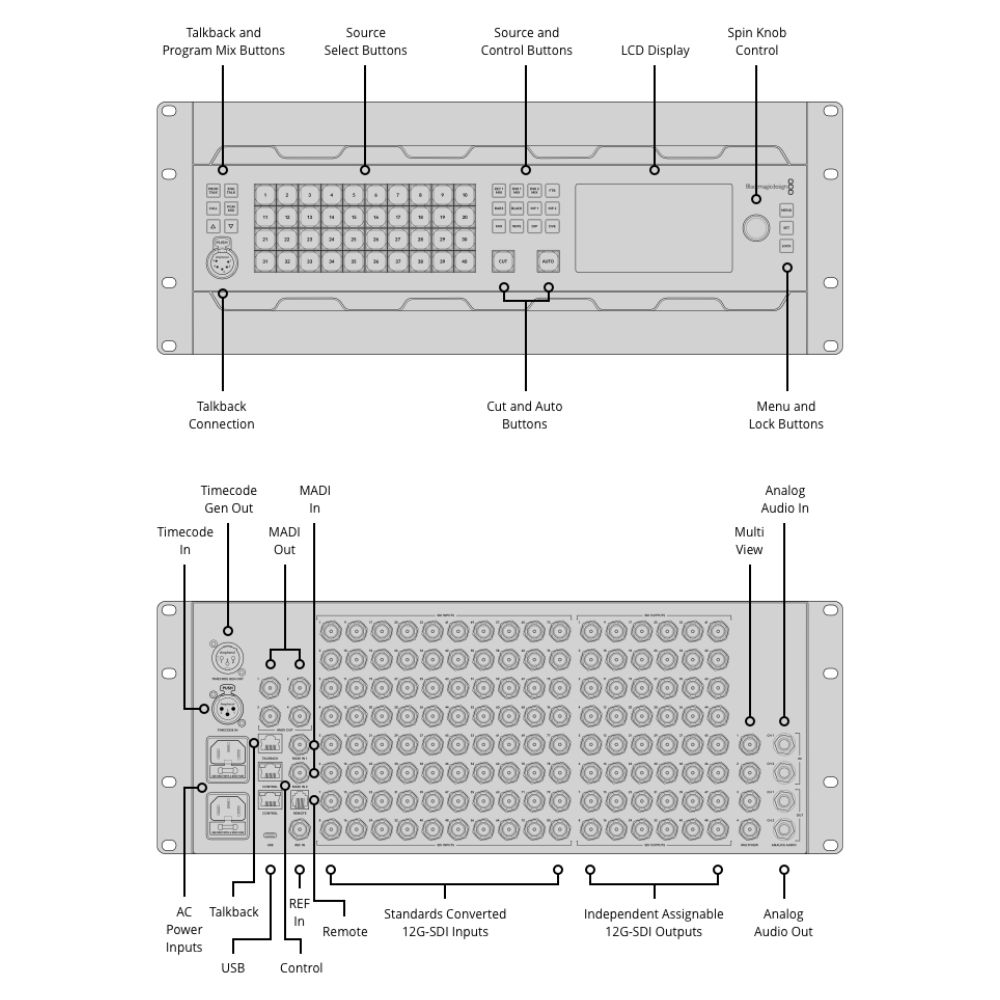

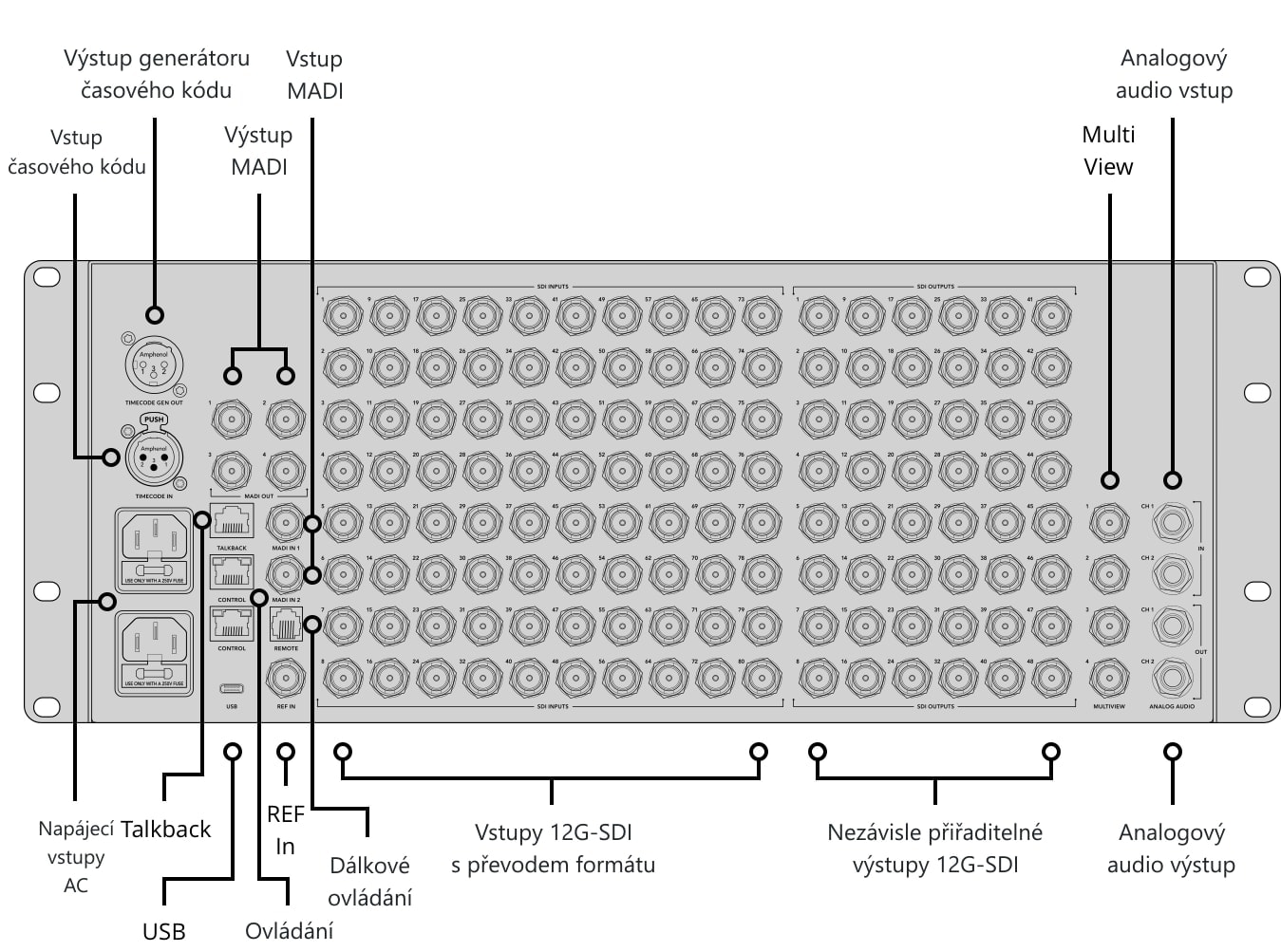

Ovládací panel a konektory

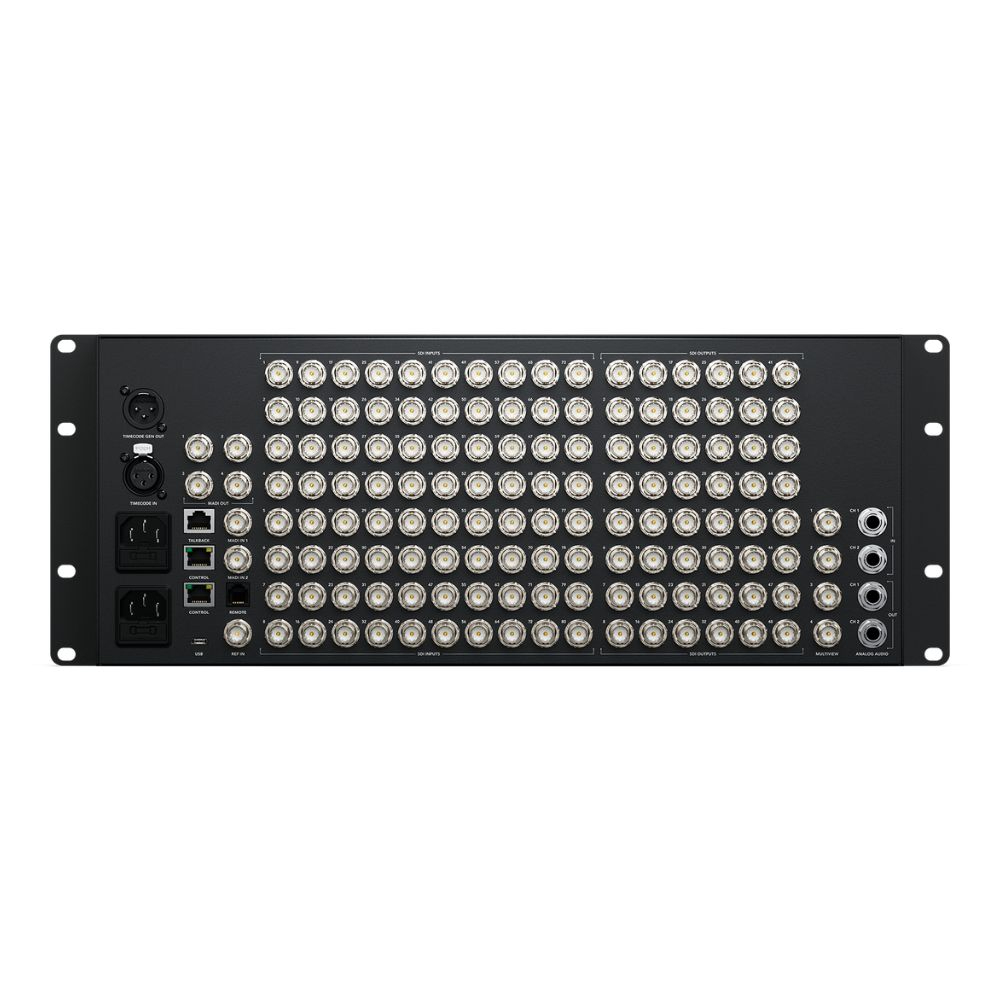

Zadní panel nese 80 vstupů 12G-SDI, 48 výstupů 12G-SDI, 4 výstupy multiview, vstup reference, Ethernet pro ovládání, RJ45 pro talkback, USB-C a dva symetrické analogové vstupy 6,35 mm s dvojicí výstupů, 2 vstupy a 4 výstupy MADI a port RS-422 pro dálkové ovládání a konektory XLR pro vstup a výstup časového kódu. Napájejí ho dva interní zdroje 100–240 V.

ATEM 4 M/E Constellation 4K Plus – Ovládací panel a konektory

ATEM 4 M/E Constellation 4K Plus – Ovládací panel a konektory

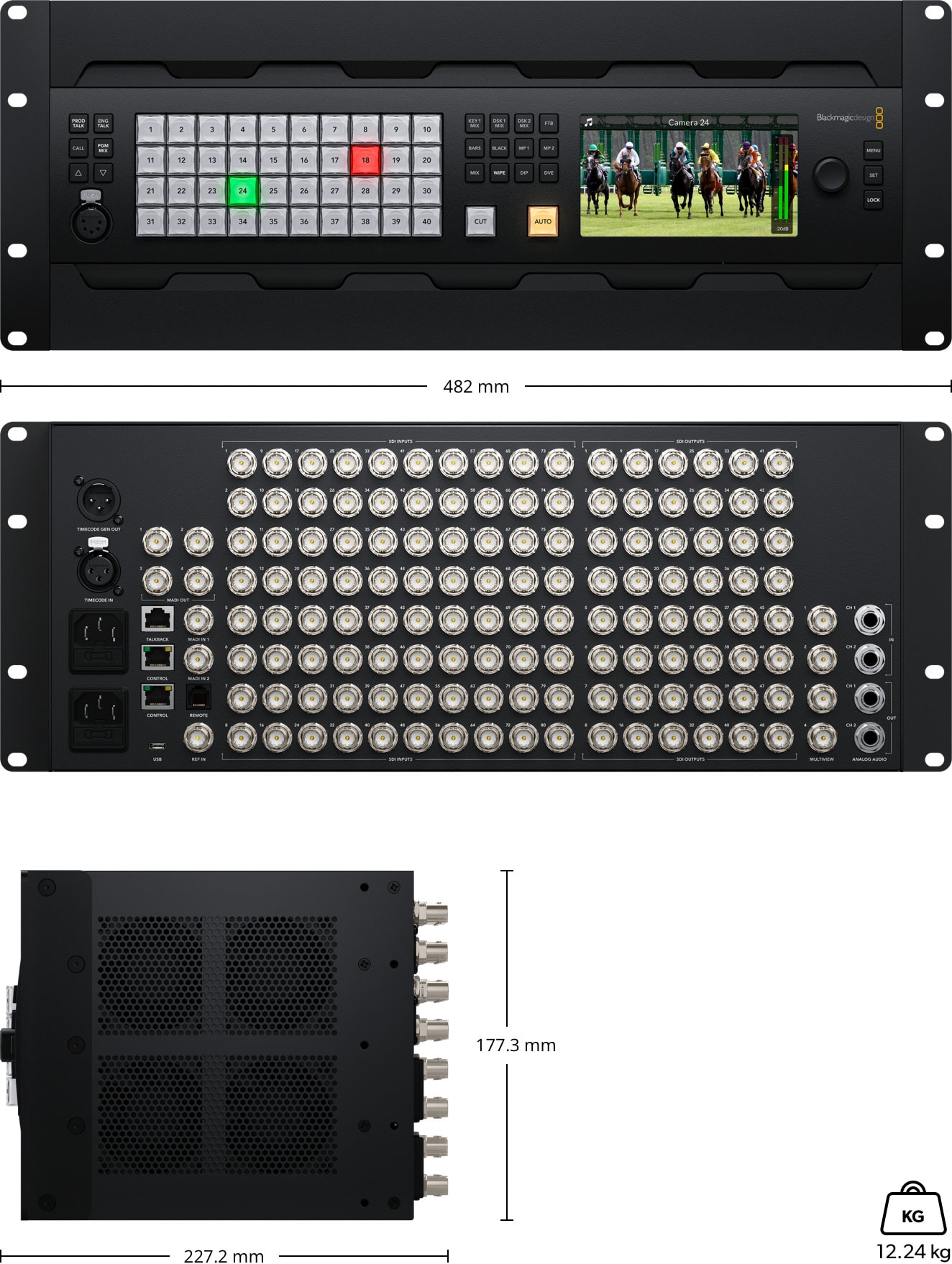

Rozměry a hmotnost

482 × 227,2 × 177,3 mm (šířka × hloubka × výška), 12,24 kg. Do 19" racku zabere 4 RU.

ATEM 4 M/E Constellation 4K Plus – Rozměry a hmotnost

Další informace

Podrobnosti pro velkou produkci

ATEM 4 M/E Constellation 4K Plus je výkonný 4 M/E Ultra HD přepínač pro živou produkci. Nabízí 80 vstupů 12G-SDI, 48 výstupů 12G-SDI AUX, 4 DVE, 16 klíčovačů ATEM Advanced Chroma, 4 přehrávače médií, 4 nezávislé výstupy multiview v Ultra HD, 2 procesory SuperSource a další funkce. Nechybí ani talkback a profesionální 298kanálový audio mixer Fairlight s ekvalizací a dynamikou.

Každý vstup zařízení je vybaven samostatným konvertorem, což umožňuje převést jakýkoli SDI video vstup na výstupní standard přepínače. Je možné mít každý SDI vstup přepínače v jiném televizním standardu – a všechny budou fungovat bez problémů. Zvuk lze dokonce vyvést na více digitálních výstupů MADI a předat tak zvukové zdroje z přepínače externímu zvukaři pro samostatné míchání.

Připojení:

  • Celkový počet video vstupů: 80
  • Celkový počet video výstupů: 52
  • Celkový počet AUX výstupů: 48
  • Rychlosti SDI: 1.5G, 3G, 6G, 12G
  • Celkový počet audio vstupů: 2× jack 6,3 mm, 2× MADI vstup (64kanálový, BNC), 1× 5pinový XLR pro talkback
  • Celkový počet audio výstupů: 2× jack 6,3 mm, 4× MADI výstup (64kanálový, BNC), 1× 5pinový XLR pro talkback
  • Připojení Timecode: 1× 3pinový XLR Timecode In, 1× 3pinový XLR Timecode Out
  • Referenční vstup: Tri-Sync nebo Black Burst
  • Video re-sync: Na všech 80 vstupech
  • Konvertory snímkové frekvence a formátu: Na všech 80 vstupech
  • SDI video vstupy: 80× 10bitové 720p, 1080i, 1080p, 2160p
  • SDI audio vstupy: 8kanálové embedované audio na všech SDI vstupech
  • Dodatečné audio vstupy: 1× 5pinový XLR pro talkback
  • SDI video výstupy: 52× 10bitové 720p, 1080i, 1080p, 2160p
  • SDI audio výstupy: 16kanálové embedované audio na všech SDI výstupech
  • Dodatečné audio výstupy: 1× 5pinový XLR pro talkback
  • SDI programové výstupy: Libovolný z 48 SDI výstupů
  • Downkonvertované SDI programové výstupy: 8
  • SDI preview výstupy: Libovolný z 48 SDI výstupů
  • SDI multiview výstupy: 4 dedikované + až 48 směrovatelných výstupů navíc
  • HDMI multiview výstupy: Žádné
  • Výstup jako webkamera: 1× USB-C (720p nebo 1080p při programové snímkové frekvenci)
  • Vzdálené ovládání: RJ12 (RS-422)
  • Připojení ovládacího panelu: Ethernet (10/100/1000 BaseT), přímé nebo síťové propojení
  • Interní generátor timecodu: Ano
  • Talkback: RJ45 pro systémy třetích stran
  • Výstup pro tally: Přes Ethernet pomocí produktu Blackmagic Design GPI and Tally Interface (není součástí balení), Na libovolném z 48 SDI výstupů
  • Rozhraní pro počítač: 1× USB-C port

Standardy:

  • SD video standardy: Žádné
  • HD video standardy: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
  • Ultra HD standardy: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
  • SDI kompatibilita: SMPTE 292M, 296M, 424M, 425M Level A a B, 2081-1, 2081-10, 2082-1, 2082-10, 2082-12
  • Vzorkování videa: 4:2:2
  • Barevná hloubka: 10 bitů
  • Barevný prostor: REC 709, REC 2020
  • Automatické přepínání SDI: Automaticky detekuje mezi 1.5G-SDI, 3G‑SDI (Level A/B), 6G‑SDI a 12G‑SDI

Specifika produktu:

  • Upstream klíče: 16
  • Downstream klíče: 4
  • Advanced chroma klíče: 16
  • SuperSource: 2
  • Podpora talkback: Ano
  • Podpora Mix Minus: Ano
  • Linear/Luma klíče: 20
  • Přechodové klíče (Stinger/DVE): 4× Stinger, 4× DVE
  • Celkový počet vrstev: 28
  • Generátory vzorů: 21
  • Generátory barev: 2
  • DVE: 4
  • Ovládací panel: Nouzové přepínání na čelním panelu, software nebo volitelný hardwarový panel
  • Směrovatelná okna: 64
  • Tally: Červená pro program, zelená pro preview
  • Popisky zdrojů v oknech: Ano

Co je součástí balení:

  • ATEM 4 M/E Constellation 4K Plus
  • Uvítací sada s QR kódem pro stažení softwaru

OBSAH BALENÍ

  • ATEM 4 M/E Constellation 4K Plus
  • Uvítací karta s QR kódem pro stažení softwaru

SPECIFIKACE

  • Video vstupy: 80× 12G-SDI, 10bit
  • Video výstupy: 48× 12G-SDI nezávisle směrovatelných, 4× multiview
  • Převod formátu a resynchronizace: na všech 80 vstupech
  • Video standardy: 720p50–60, 1080i50–60, 1080p23,98–60, 2160p23,98–60; 10bit 4:2:2, Rec. 709 a Rec. 2020
  • Rychlosti SDI: 1,5G, 3G, 6G a 12G, automatická detekce
  • Řady M/E: 4 M/E
  • Klíčovače: 16× upstream (ATEM Advanced Chroma), 4× downstream, 20× lineární/luma
  • DVE: 4× DVE v řadách M/E, 2× SuperSource, celkem 12 DVE; přechody mix, dip, wipe, DVE, stinger
  • Multiview: 4× (4, 7, 10, 13 nebo 16 náhledů), volitelně HD nebo Ultra HD
  • Přehrávače médií: 4× s výplní a klíčem; 64 statických snímků; klipy až 1600 snímků v 1080 HD (3200 v 720p, 400 v Ultra HD)
  • Zvuk: mixér Fairlight 298 kanálů, 6pásmový EQ, kompresor, limiter, expandér, brána; 8 kanálů vloženého zvuku na vstupech SDI, 16 na výstupech
  • Audio konektory: 2× symetrický vstup jack 6,35 mm, 2× symetrický výstup jack 6,35 mm; MADI 2× vstup a 4× výstup (BNC, 64 kanálů)
  • Talkback: 5pinový XLR na čelním panelu, RJ45 pro systémy ClearCom a RTS; SDI kanály 15 a 16
  • Reference: Tri-Sync nebo Black Burst
  • Časový kód: XLR vstup a XLR výstup generátoru; interní generátor
  • Dálkové ovládání: RS-422 (RJ12)
  • Převod do HD: 8 programových výstupů převedených do HD a 1 volitelný výstup převedený do HD
  • Webkamera: USB-C, 720p nebo 1080p ve snímkové frekvenci programu
  • Počítač: USB-C
  • Ovládání: čelní panel s LCD v rozlišení HD, ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia a novější, Windows 10 a 11), panely ATEM přes Ethernet
  • Tally: přes Ethernet s rozhraním GPI and Tally Interface (není součástí); tally rámečky v multiview
  • Napájení: 2× interní zdroj 100–240 V AC, příkon 400 W
  • Montáž: 4 RU
  • Rozměry: 482 × 227,2 × 177,3 mm
  • Hmotnost: 12,24 kg
  • Provozní teplota: 0 až 40 °C
  • Skladovací teplota: −20 až 60 °C
  • Relativní vlhkost: 0 až 90 %, bez kondenzace
  • Záruka: 1 rok omezené záruky výrobce

ČLÁNKY

DOPORUČUJEME

ATEM 4 M/E Constellation 4K Plus je vysoce výkonná režie s 80 vstupy 12G-SDI, která vyžaduje profesionální zdroje signálu a doplňky pro efektivní odbavení živého vysílání v Ultra HD.

Kamery a studiové zdroje - Profesionální kamery vybavené 12G-SDI výstupy pro přímé propojení s režií v rozlišení až 4K.

Signálové převodníky - Nástroje pro konverzi signálu mezi SDI a HDMI rozhraním, nezbytné pro monitoring a připojení externích zařízení.

Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Režie

Hlavní parametry

Počet vstupů režie80
Vstupy režie12G SDI
Výstupy režie12G SDI · USB
Scaler na vstupechAno
Rozlišení režie4K 60p
Funkce režieVirtuální studio · DSK · AUX · Chroma Key · Vestavěný displej · Zvukový mix · Přehrávač médií · Multiviewer
Ovládací panelAno
