Blackmagic Design ATEM Microphone Converter

ATEM Microphone Converter přidává k MADI portu přepínačů ATEM Television Studio čtyři studiové mikrofonní nebo linkové vstupy. Nabízí kombinované konektory XLR/TRS, phantomové napájení 48 V, osm A/D převodníků na každý vstup s dynamickým rozsahem 131 dB(A) a výstup HDMI s průběhy signálu.

Čtyři mikrofony navíc přes MADI

Převodník se zapojí do MADI portu přepínače ATEM Television Studio bez složitého nastavování a další jednotky lze řetězit pro víc vstupů.

4× XLR/TRSMADI 64 kanálů131 dB(A)Monitoring HDMI

Zisk až v přepínači

Převodník nemá analogový předzesilovač: vstup se rovnou převede na 32bitová RAW data a zisk se nastaví digitálně v krocích ±0,1 dB – bez cvakání a šumu analogového stupně.

Šumové dno −129 dBV

Bez analogového stupně zisku zůstává šumové dno stejně nízké, ať v přepínači nastavíte jakýkoli zisk.

Dynamický rozsah 131 dB(A)

Osm A/D převodníků na každém vstupu pracuje společně, což dává rozsah 131 dB(A) a zkreslení jen 0,002 %.

Shodné vstupy

Konstrukce s osmi A/D převodníky na vstup dává všem kanálům velmi podobné parametry a stálé šumové dno – mikrofon zní stejně v kterémkoli vstupu i na jiné jednotce.

Digitální předzesilovač

Úroveň konkrétního mikrofonu doladí stabilní digitální předzesilovač v plné 32bitové hloubce, finální úrovně pak zvukový mixér přepínače ATEM.

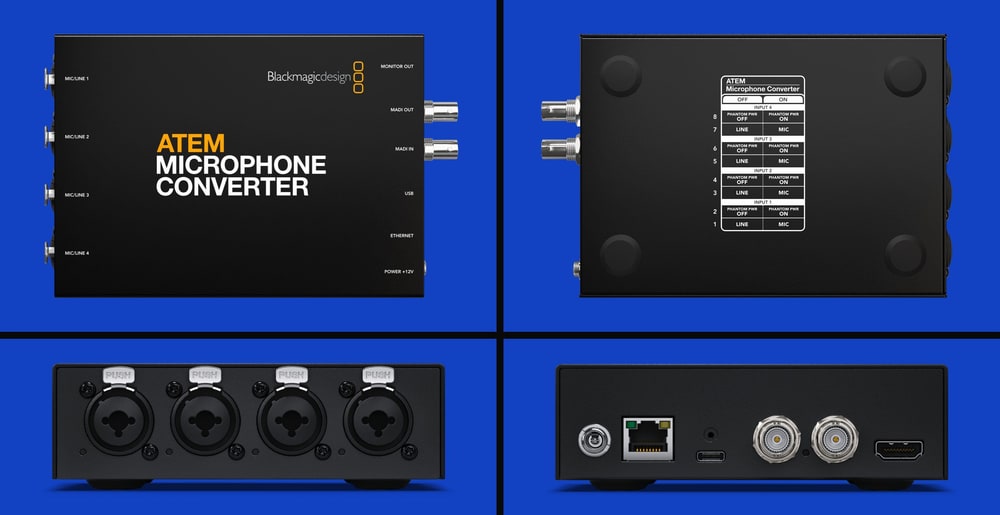

Kombinované vstupy XLR/TRS

Do každého ze čtyř vstupů se zapojí kabel XLR i jack. Minipřepínače volí mikrofonní nebo linkovou úroveň a zapínají phantomové napájení 48 V pro kondenzátorové mikrofony.

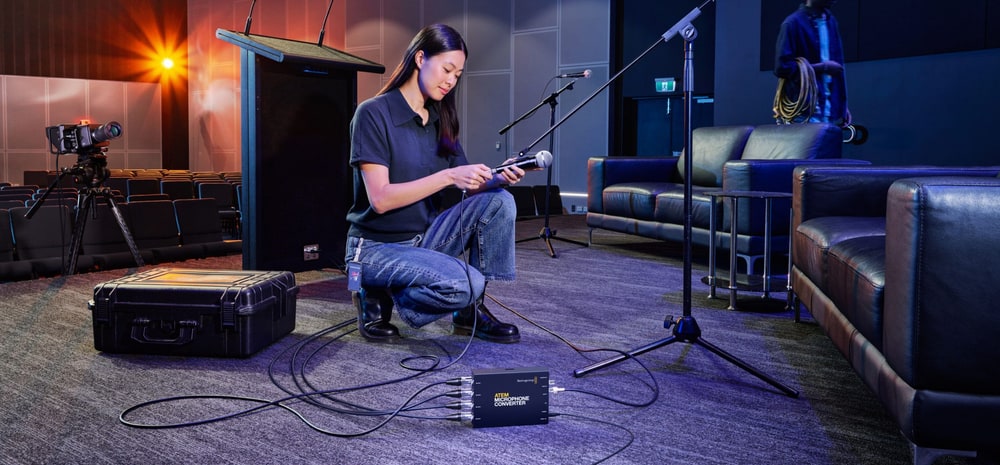

Pro mikrofony i externí mixážní pult

Převodník rozšíří přepínač o studiové mikrofony nebo o výstup externího mixážního pultu. Připojení je plug and play, bez složitého nastavování.

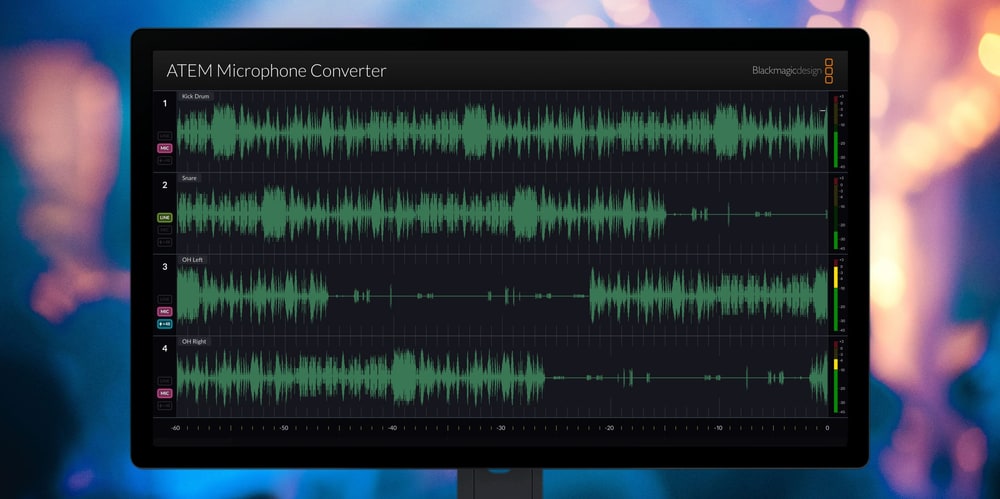

Monitoring na HDMI

Na televizor nebo monitor převodník vykreslí průběhy kanálů za posledních 60 sekund, měřiče úrovní, názvy kanálů a stav minipřepínačů mic/line a phantomového napájení. Při řetězení zobrazí víc kanálů.

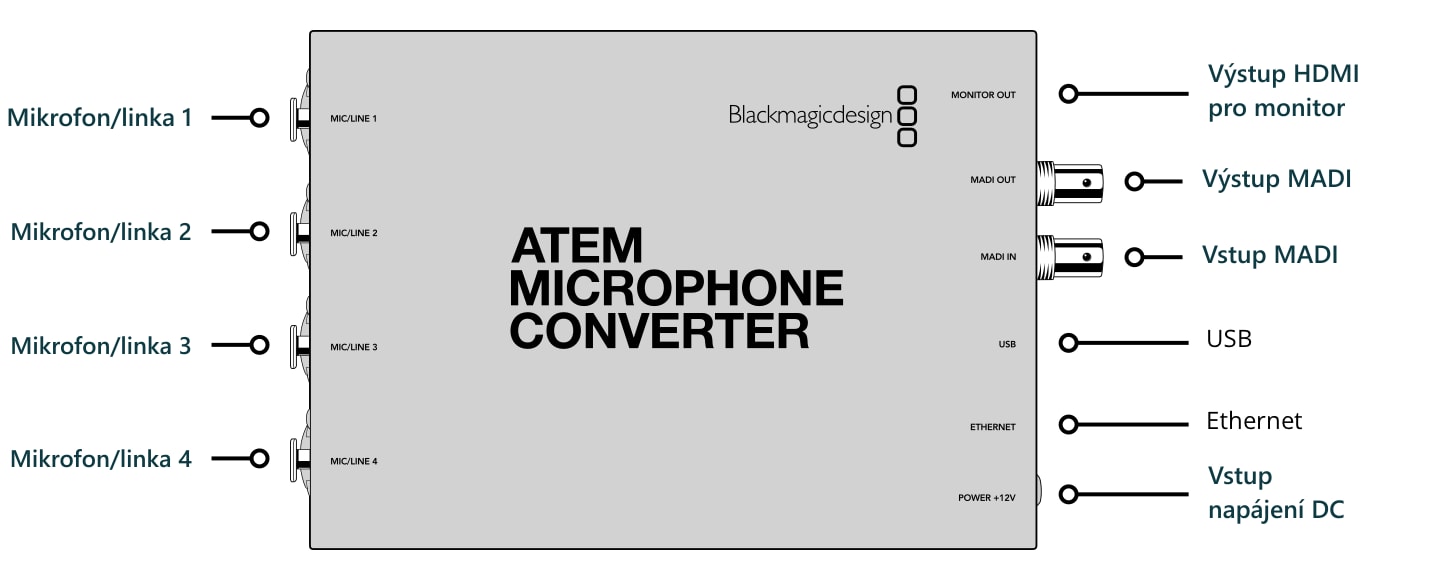

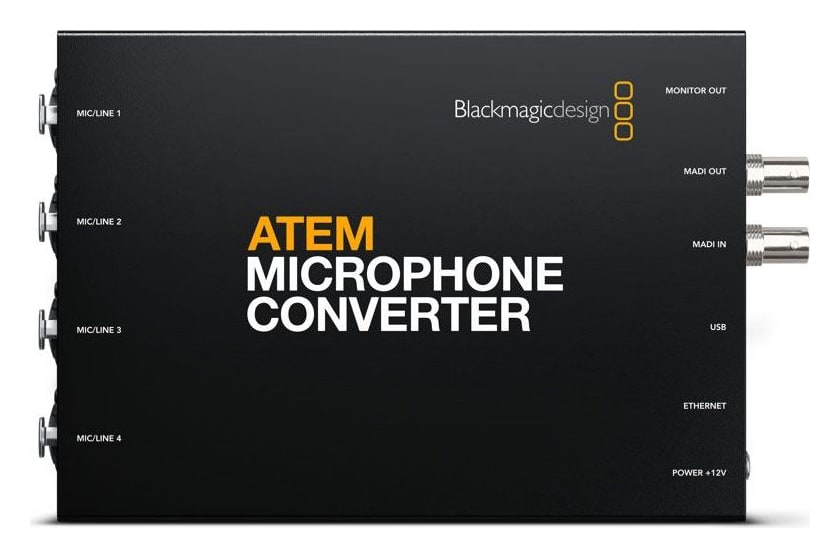

Konektory

Na levé straně jsou čtyři kombinované vstupy pro mikrofon nebo linku, na pravé výstup HDMI pro monitor, výstup a vstup MADI, USB, Ethernet a vstup napájení 12 V.
