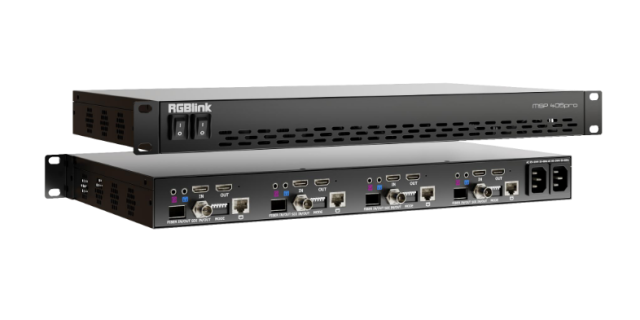

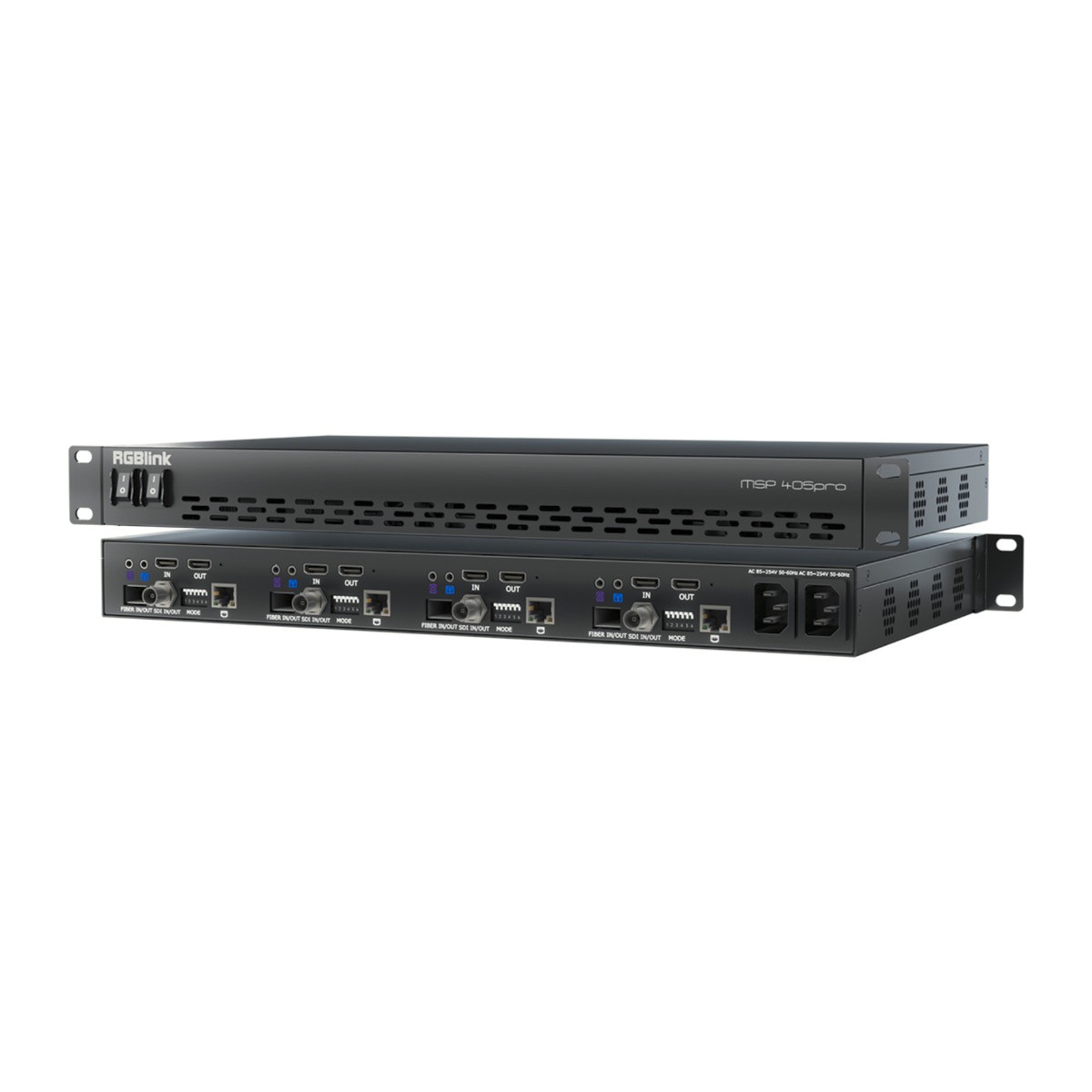

RGBlink MSP 405 Pro

RGBlink MSP 405 Pro je rackové provedení převodníku MSP 405 pro instalace: do skříně o výšce 1U se vejdou až čtyři převodníkové moduly a napájení je připravené na redundanci. Každý modul převádí obousměrně mezi 12G-SDI, HDMI 2.0 a optikou, i se změnou formátu a snímkové frekvence až do 2160p60, a vkládá nebo vyjímá zvuk.

Pro je určený do racku v režii nebo strojovně, kde je potřeba několik převodů najednou. Převodní funkce jsou stejné jako u malého MSP 405.

Převod mezi SDI, HDMI a optikou

Kterýkoli ze tří vstupů – 12G-SDI, HDMI 2.0 nebo optika – se převede na oba zbylé výstupy bez ztráty kvality a s automatickým přizpůsobením formátu. Po optice převodník přenese signál jednovidovým vláknem až 50 km, mnohovidovým až 700 m. Jde o funkce převodníkového modulu MSP 405, které má každý modul v sestavě.

Změna formátu a snímkové frekvence

Při převodu umí měnit rozlišení nahoru i dolů a snímkovou frekvenci, takže propojí zařízení s různými standardy. Pracuje s 2160p a 1080p při 25 až 60 snímcích za sekundu, s 1080i a 720p při 50 až 60.

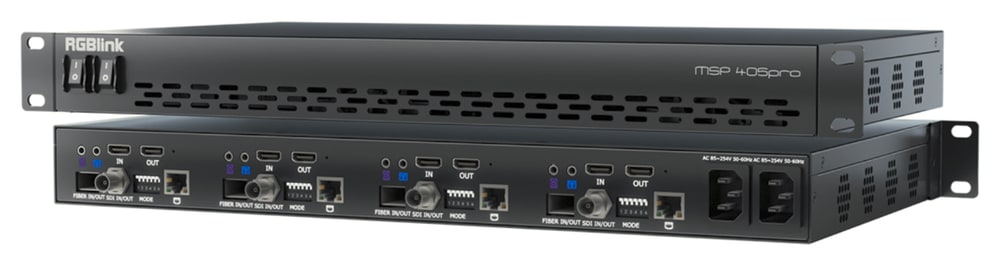

Čtyři moduly v 1U

Na zadním panelu má každý ze čtyř modulů optický port, konektor BNC pro SDI, vstup a výstup HDMI, přepínač režimu a port LAN. Vpravo jsou dva síťové přívody pro redundantní napájení, na čelním panelu dva vypínače.

Další informace

RGBlink MSP 405 Pro je profesionální převodník a distribuční systém AV signálu, který dokáže převádět signály SDI, HDMI 2.0 a optické signály s podporou formátů HD, 3G, 6G a 12G. Díky vestavěným testovacím vzorům, vkládání zvuku a ovládání přes Ethernet je MSP 405 Pro ideální pro vysílání, živé přenosy a komplexní AV instalace vyžadující přenos signálu na dlouhé vzdálenosti a flexibilní směrování.

RGBlink MSP 405 Pro je univerzální, vysoce výkonné zařízení pro konverzi a distribuci signálu určené pro profesionální AV prostředí. Podporuje plnou konverzi mezi signály SDI (HD/3G/6G/12G), HDMI 2.0 a optickými signály, díky čemuž je vhodné pro širokou škálu vysílacích, živých produkcí a podnikových AV instalací. Jednotka je vybavena automatickým přizpůsobením formátu pro bezproblémovou kompatibilitu signálu, což umožňuje rychlou integraci více zdrojů a displejů.

MSP 405 Pro je navržen pro přenos na dlouhé vzdálenosti a podporuje jak single-mode, tak multi-mode optické moduly, což zajišťuje vysokou kvalitu přenosu signálu na velké vzdálenosti. Obsahuje standardní generátor testovacích vzorů pro nastavení na místě, stejně jako funkce přehrávání a vkládání zvuku. Ethernetové ovládání umožňuje integraci systému a vzdálenou správu, což je ideální pro přizpůsobené pracovní postupy a komplexní AV sítě. Do 1U racku lze nainstalovat až čtyři jednotky s podporou redundantního napájení pro profesionální spolehlivost.

Klíčové vlastnosti

• Převádí SDI → HDMI 2.0 / SDI → optické vlákno / HDMI 2.0 → SDI / HDMI 2.0 → optické vlákno / optické vlákno → SDI / optické vlákno → HDMI 2.0
• Podporuje standardy HD/3G/6G/12G-SDI a HDMI 2.0b
• Automatické přizpůsobení formátu pro plynulou konverzi signálu
• Volitelné moduly pro single-mode a multi-mode vlákna
• Vestavěný generátor standardních testovacích vzorů
• Funkce přehrávání a vkládání zvuku
• Aktualizace a ovládání přes rozhraní Ethernet
• Možnost montáže do racku: až 4 jednotky v 1U s redundantním napájením
• Přenos signálu na dlouhé vzdálenosti přes optické vlákno nebo HDMI/SDI

Parametry sestavy

• Vstupy: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Výstupy: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Audio I/O: 4 × 3,5 mm linkový vstup, 4 × 3,5 mm linkový výstup
• Ovládání: 4 × RJ45 LAN, 4 × tlačítko IP reset, 4 × otočný přepínač
• Podporované rozlišení: 720p 50/59,94/60, 1080i 50/59,94/60, 1080p 25/29,97/30/50/59,94/60, 2160p 25/29,97/30/50/59,94/60
• Standardy: HDMI 2.0b, SDI/Fiber HD/3G/6G/12G-SDI
• Chlazení: 1 × vestavěný ventilátor
• Napájení: AC 85–264 V, 50/60 Hz
• Rozměry: 484 × 290,4 × 44 mm
• Montáž do racku: 1U, až 4 jednotky na 1U slot
