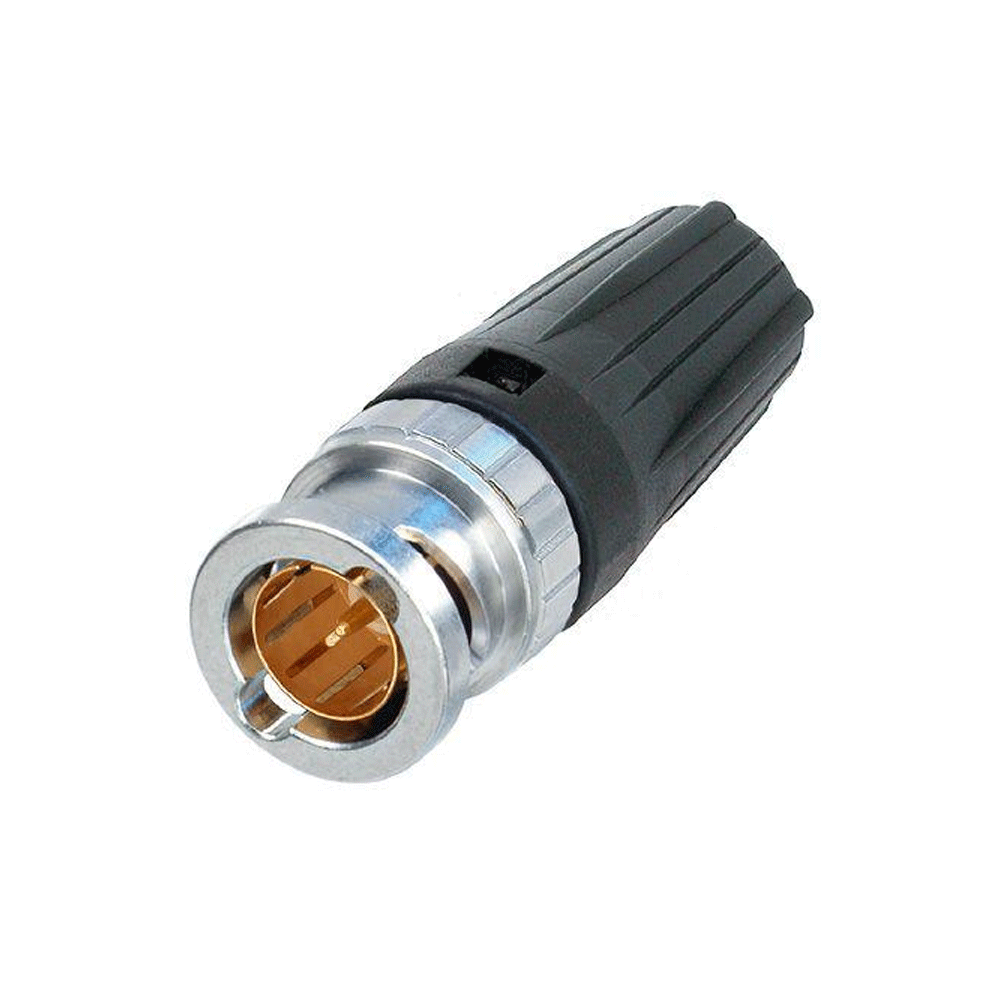

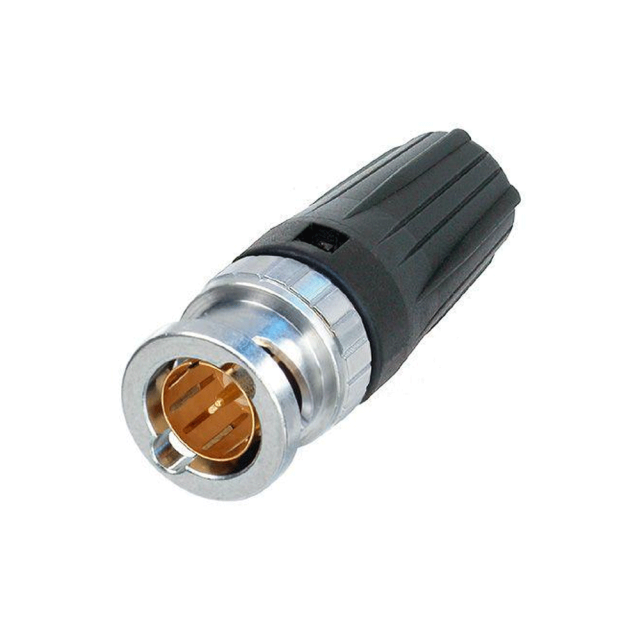

Neutrik NBNC75BHK7 "rearTWIST" HD BNC 75Ω konektor
Neutrik NBNC75BHK7 "rearTWIST" HD BNC 75 Ω konektor je perfektnou voľbou pre HD aplikácie.
Patentovaná "rearTWIST" krytka sa vyrába vo viacerých farebných prevedeniach a zároveň zaručuje ľahký prístup aj do aplikácií s vysokou hustotou kabeláže.
Vhodný pre káble:
- Canare L-3CFB, Canare L-3C2VS
Vlastnosti a výhody:
- “rearTWIST" princíp zamykania/odomykania konektora pomocou ľahko prístupnej káblovej krytky (Patent DE 100 48507)
- Ideálny do zapustených prepážok kde je komplikovaný prístup ku kovovej hlave tela konektora. Tieto konektory otáčate ich zadnej časti.
- Pravé 75 Ω vyhotovenie spĺňa prísne požiadavky HDTV.
- Predná plocha zamedzuje nakláňaniu konektora do strán a tým ochraňuje kontakt pred deformáciou. Zaručená životnosť minimálne 1000 spájacích cyklov!
- Excelentná ochrana kábla
- Švajčiarskymi strojmi precízne obrábané mosadzné diely pre vynikajúcu trvanlivosť.
- Možnosť doobjednať farebné krytky vyrábané v štandardných desiatich farbách, krimpovacie kliešte a čeľuste.
Názov: NBNC75BHK7
- Typ konektora: BNC 75 Ω
- Prevedenie: samec
- Odpor kontaktu: ≤ 3 mΩ
- Odpor kontaktu: ≤ 2 mΩ
- Impedancia: 75 Ω
- Odpor izolácie: > 5 GΩ
- Menovité napätie: <50 V
- VSWR:
≤1.050/>32 dB up to 1 GHz
≤1.065/>30 dB up to 2 GHz
≤1.100/>26 dB up to 3 Ghz
- Priemer kábla: 4,3 mm
- Sila uchytenia kábla: > 30 N (Center)
- Rozmer: 5,41 Hex krimp (tieniaci krúžok) acc. IEC 60803 (die designation G)
- Rozmer (pin): 1,6 štvorec krimp (pin) acc. IEC 60803 (die designation 2) or 1,75 Hex crimp acc. IEC 60803 (die designation X)
- Sila potrebná na spojenie konektorov: < 25 N
- Životnosť: > 1000 mating cycles
- Zaisťovací mechanizmus: Bajonet
- Uchytenie kábla: Krimpovanie
- Kontakt: Mosadz (CuZn35Pb2), 0.2 µm AuCo (Center)
- Vložka: PTFE
- Telo: Mosadz (CuZn39Pb3)
- Povrchová úprava tela: Optalloy®
- Teplotný rozsah: -30 °C to +85 °
