Neutrik NBNC75BFG7 rearTWIST UHD 12G-SDI BNC konektor

Neutrik NBNC75BFG7 "rearTWIST" HD BNC 75Ω konektor

Více informací

85 Kč s DPH 70 Kč bez DPH
-+
Dostupnost
Praha > 5 ks, Bratislava > 5 ks
Výrobce
Kód zboží:
NBNC75BFG7
Přidat do porovnání
Popis produktu

Popis produktu

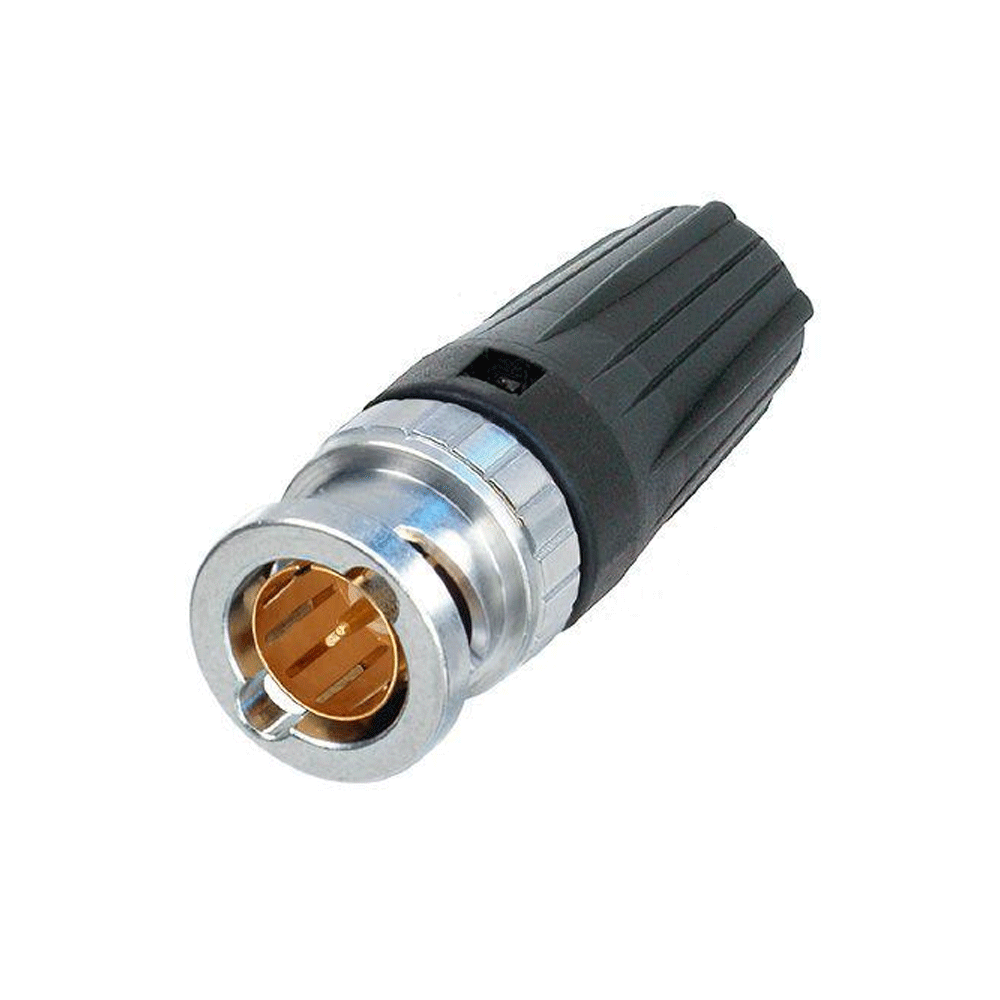

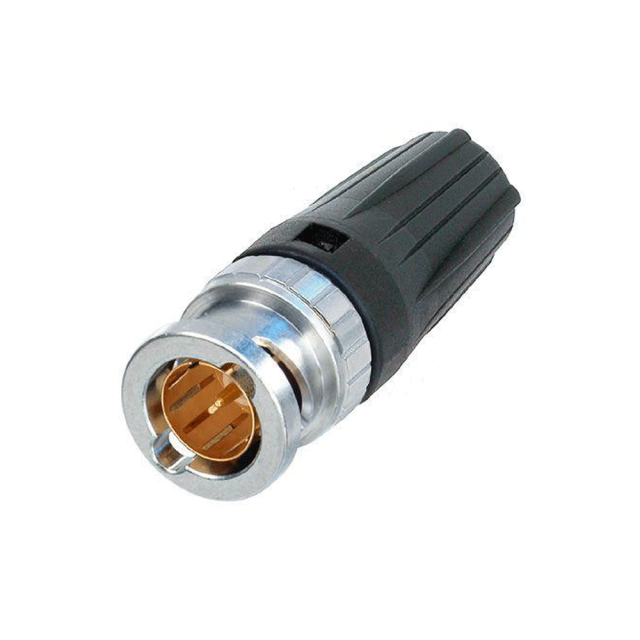

Neutrik NBNC75BFG7 "rearTWIST" HD BNC 75Ω konektor

Vhodný pre káble Canare: L-2.5CHWS

Neutrik NBNC75BFG7 "rearTWIST" HD BNC 75Ω konektor je perfektnou voľbou pre HD aplikácie.
Patentovaná "rearTWIST" krytka sa vyrába vo viacerých farebných prevedeniach a zároveň zaručuje ľahký prístup aj do aplikácií s vysokou hustotou kabeláže.

Vhodný pre káble Canare: L-2.5CHWS

Vhodný pre káble iných výrobcov:

Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Vlastnosti a výhody:

  • “rearTWIST" princíp zamykania/odomykania konektora pomocou ľahko prístupnej káblovej krytky (Patent DE 100 48507)
  • Ideálny do zapustených prepážok kde je komplikovaný prístup ku kovovej hlave tela konektora. Tieto konektory otáčate ich zadnej časti.
  • Pravé 75Ohm vyhotovenie spĺňa prísne požiadavky HDTV.
  • Predná plocha zamedzuje nakláňaniu konektora do strán a tým ochraňuje kontakt pred deformáciou. Zaručená životnosť minimálne 1000 spájacích cyklov!
  • Excelentná ochrana kábla
  • Švajčiarskymi strojmi precízne obrábané mosadzné diely pre vynikajúcu trvanlivosť.
  • Možnosť doobjednať farebné krytky  vyrábané v štandardných desiatich farbách, krimpovacie kliešte a čeľuste.

Technické parametre:

  • Názov: NBNC75BFG7
  • Typ konektora: BNC 75Ω
  • Prevedenie: samec
  • Signál: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
  • Odpor kontaktu:  3 mΩ
  • Odpor kontaktu: 2 mΩ
  • Impedancia: 75Ω
  • Odpor izolácie: > 5 GΩ
  • Menovité napätie: <500V
  • VSWR:

               1.050/>32 dB up to 1 GHz
                1.065/>30 dB up to 2 GHz
                1.100/>26 dB up to 3 Ghz

  • Priemer kábla: 4.7 mm
  • Sila uchytenia kábla: > 30 N (Center)
  • Rozmer: 5,00 Hex krimp (tieniaci krúžok)
  • Rozmer (pin): 1,6 štvorec
  • Sila potrebná na spojenie konektorov: < 25 N
  • Životnosť: > 1000 mating cycles
  • Zaisťovací mechanizmus: Bajonet
  • Uchytenie kábla: Krimpovanie
  • Kontakt: Mosadz (CuZn35Pb2), 0.2 µm AuCo (Center)
  • Vložka: PTFE
  • Telo: Mosadz (CuZn39Pb3)
  • Povrchová úprava tela: Optalloy®
  • Teplotný rozsah: -30 °C to +85 °C
Parametry

Parametry

Výrobce: Neutrik
Kategorie: Video konektory

Hlavní parametry

Vhodný kabelL-2.5CHWS
Vhodný kabelBelden 1855EFN
Vhodný kabelArgosy Image 360
Vhodný kabelCanford SDV, SDV-X, SDM
