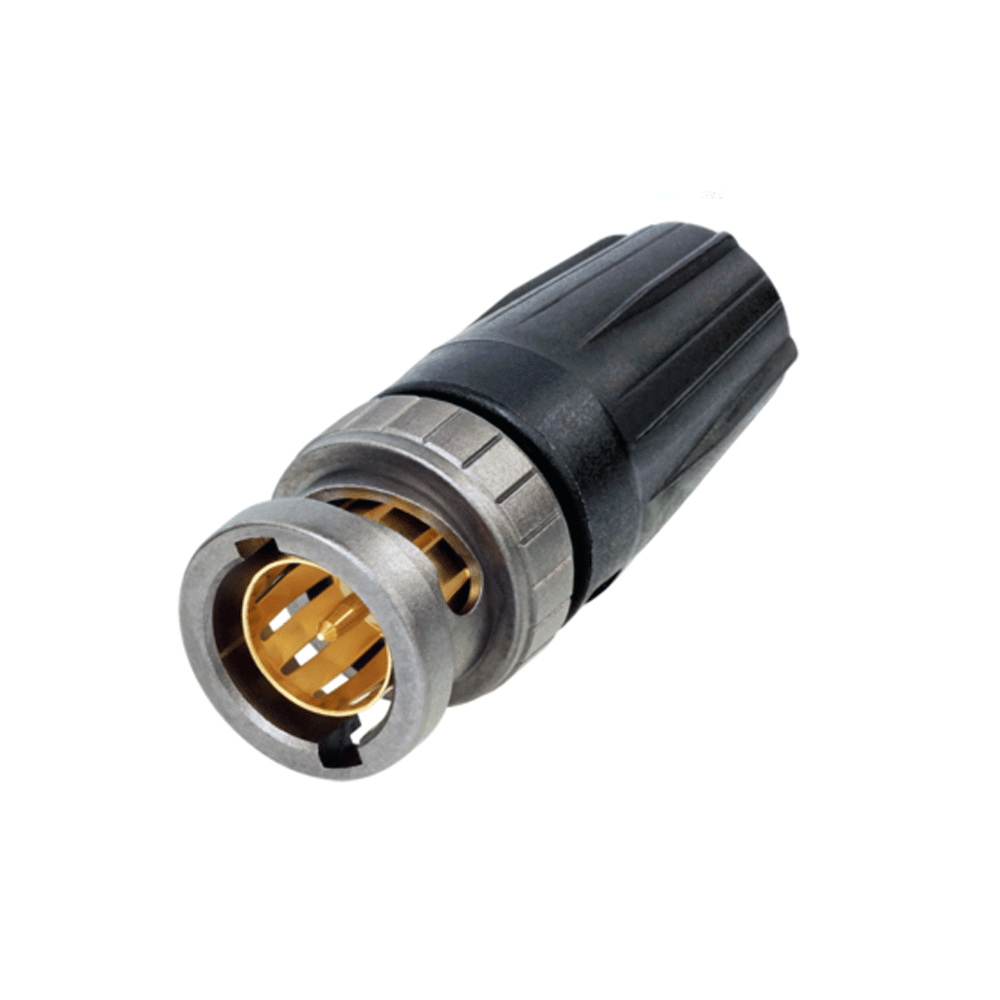

Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC konektor

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC 75Ω konektor

Více informací

125 Kč s DPH 103 Kč bez DPH
-+
Osobní odběr do 90 minut
Odešleme: 09. 12.
Skladem 2 ks
Praha 2 ks, Bratislava > 5 ks

Ukázat všechno příslušenství

Popis produktu

Popis produktu

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC 75Ω konektor

Vhodný pre káble Canare: L-2.5CHWS

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI BNC 75Ω konektor je perfektnou voľbou pre 4K a 8K aplikácie.
Patentovaná "rearTWIST" krytka sa vyrába vo viacerých farebných prevedeniach a zároveň zaručuje ľahký prístup aj do aplikácií s vysokou hustotou kabeláže.

Vhodný pre káble Canare: L-2.5CHWS

Vhodný pre káble iných výrobcov:

Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Vhodný pre UHD káble iných výrobcov:
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855EFN, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, DirectCable 301-351 Evolution XPC, DirectCable 360-031 Evolution XPC, DirectCable 360-036 Evolution XPC, Draka HD Pro 0.6/2.8 AF, Draka Ultra HD PRO 50 UHD, Klotz V062SH

Vlastnosti a výhody:

  • “rearTWIST" princíp zamykania/odomykania konektora pomocou ľahko prístupnej káblovej krytky (Patent DE 100 48507)
  • Ideálny do zapustených prepážok kde je komplikovaný prístup ku kovovej hlave tela konektora. Tieto konektory otáčate ich zadnej časti.
  • Pravé 75Ohm vyhotovenie spĺňa prísne požiadavky HDTV.
  • Predná plocha zamedzuje nakláňaniu konektora do strán a tým ochraňuje kontakt pred deformáciou. Zaručená životnosť minimálne 1000 spájacích cyklov!
  • Excelentná ochrana kábla
  • Švajčiarskymi strojmi precízne obrábané mosadzné diely pre vynikajúcu trvanlivosť.
  • Možnosť doobjednať farebné krytky  vyrábané v štandardných desiatich farbách, krimpovacie kliešte a čeľuste.

Technical Information:

Product
  • Title: NBNC75BFG7X
  • Connection Type: BNC 75 Ω
  • Gender: male
Electrical
  • Contact resistance: 3 mΩ
  • Contact resistance: 2 mΩ
  • Dielectric strength: 1,5 kVdc
  • Impedance: 75 Ω
  • Insulation resistance: > 5 GΩ
  • Rated voltage: <50 V
  • VSWR:

≤1.06 / >30 dB up to 6 GHz
≤1.13 / >24 dB up to 12 GHz
≤1.22 / >20 dB up to 18 Ghz

Mechanical
  • Cable O.D.: 4.7 mm
  • Cable retention: > 30 N (Center)
  • Crimp size: 5,00 Hex crimp (shield)
  • Crimp size (pin): 1,07 crimp
  • Insertion force: < 25 N
  • Lifetime: > 1000 mating cycles
  • Locking device: Bayonett
  • Cable anchoring: Jacket crimping
Material
  • Contacts: Brass: (CuZn35Pb2), 0.2 µm AuCo (Center contact)
  • Insert: PP
  • Shell: Brass (CuZn39Pb3)
  • Shell plating: Antraloy
Environmental
  • Temperature range: -30 °C to +85 °C
  • Contact crimpability: Complies with IEC 60803 and IEC 60352-2
Parametry

Parametry

Výrobce: Neutrik
Kategorie: Konfigurátor - konektory

Hlavní parametry

TypBNC
Vhodný kabelL-2.5CHWS
Vhodný kabelBelden 1855ENH
Vhodný kabelBelden 1855EFN
Vhodný kabelArgosy Image 360
Vhodný kabelCanford SDV, SDV-X, SDM
