Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

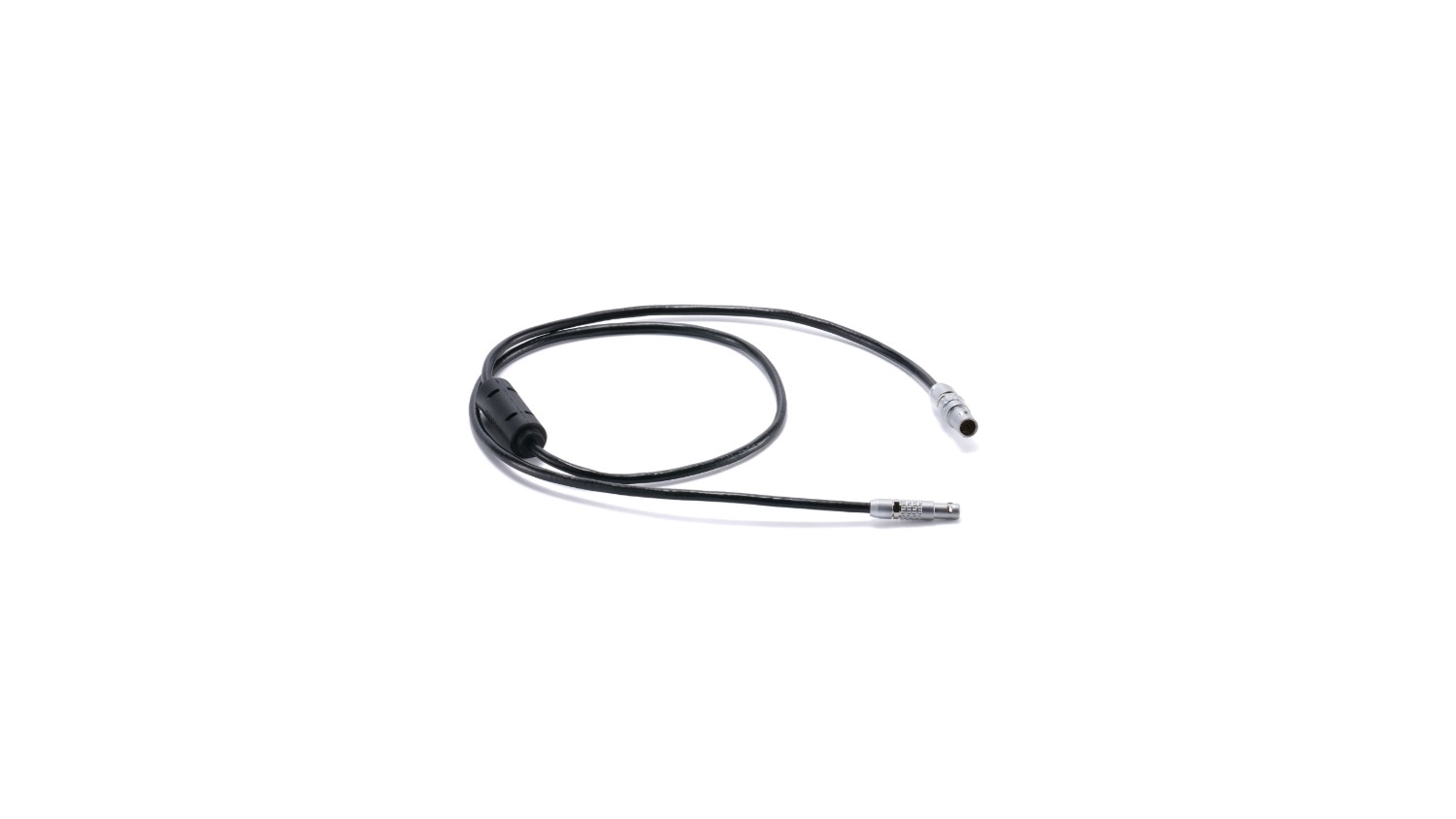

Tilta TCB-7P-RCP2-50 je řídicí kabel systému Nucleus-M II: zástrčka 7pin (0B) do portu motoru Nucleus-M II a zástrčka 4pin (00B) do portu CTRL kamer RED. Kamera přijímá povely protokolem RCP2 a z FIZ ruční jednotky Nucleus-M II jde bezdrátově spouštět záznam a měnit ISO, čas závěrky, teplotu chromatičnosti a snímkovou frekvenci. Délka 50 cm; pro RED KOMODO, KOMODO-X, V-RAPTOR X a V-RAPTOR XL.

Tilta TCB-7P-RCP2-50 propojí motor Nucleus-M II s portem CTRL kamery RED. Motor už na rigu je a má volný port 7pin — kabel z něj udělá ovládací linku ke kameře, takže ostřič vidí na FIZ ruční jednotce stav kamery a spouští záznam, aniž by sahal na tělo.

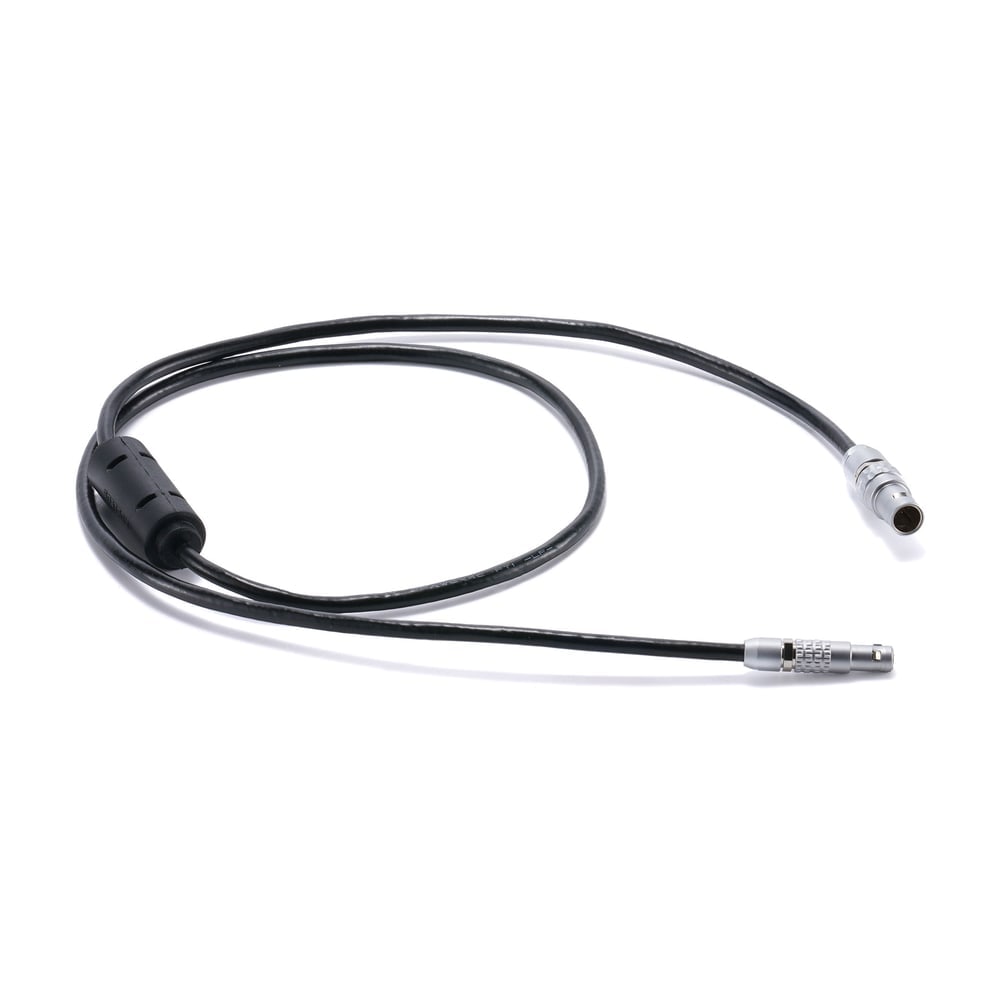

7pin z motoru, 4pin do portu CTRL

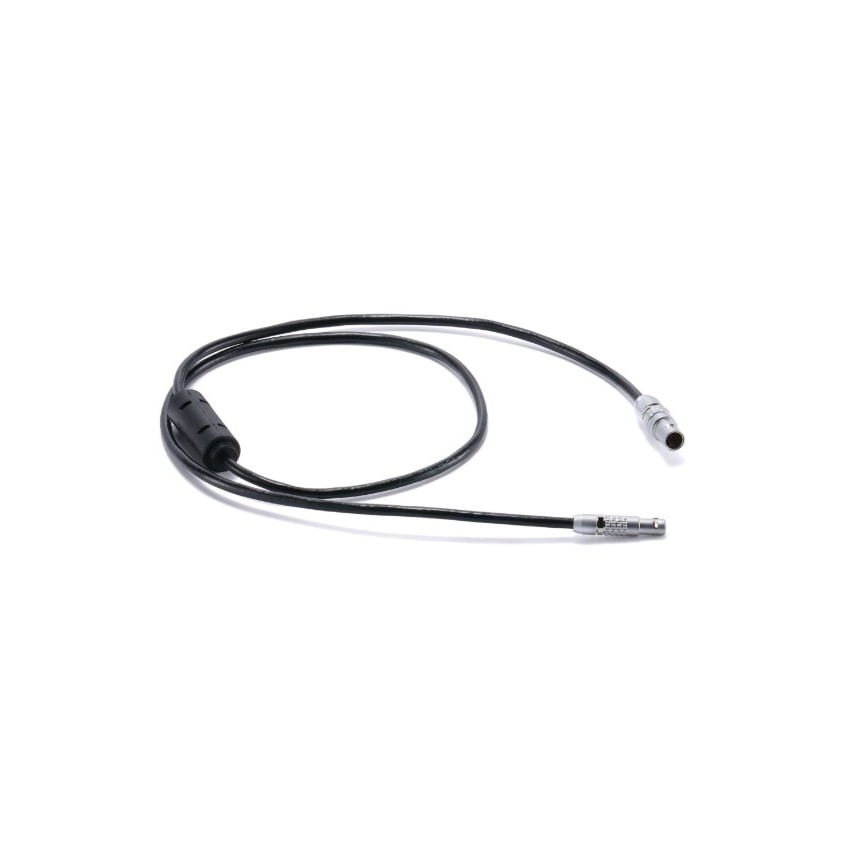

Zástrčka 7pin (0B) se zapojí do volného portu motoru Nucleus-M II, zástrčka 4pin (00B) na druhém konci do portu CTRL kamery RED. Kamera po kabelu komunikuje protokolem RCP2 (RED Control Protocol 2), takže na displeji FIZ ruční jednotky Nucleus-M II jsou vidět aktuální hodnoty a mění se přímo z ní. Kabel je rovný, 50 cm dlouhý, s feritovým jádrem u konektoru motoru; dosáhne od motoru na tyčích 15 mm k portu na boku těla kamery.

Co jde z FIZ ruční jednotky ovládat

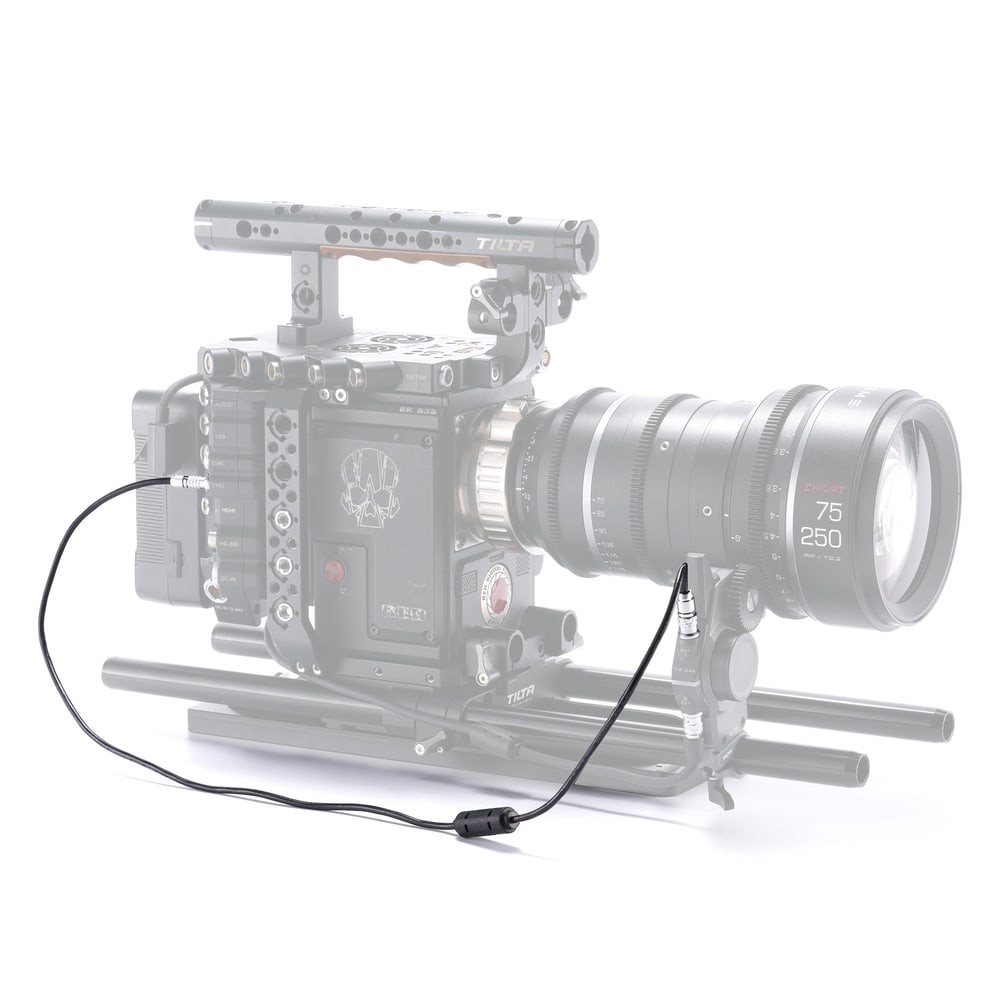

U RED KOMODO, KOMODO-X, V-RAPTOR X a V-RAPTOR XL kabel přenáší spouštění a zastavení záznamu (run/stop), ISO, čas závěrky, teplotu chromatičnosti a snímkovou frekvenci. Rozlišení, clona a přepínání AF/MF se u kamer RED z FIZ ruční jednotky nemění. Před prvním použitím je třeba aktualizovat firmware FIZ ruční jednotky i motoru. Kdo potřebuje jen run/stop, vystačí s kabelem run/stop; pro 9pin port EXT je určený sourozenec TCB-7P-9P-50. Na snímku je kabel na RED V-RAPTOR s motorem Nucleus-M II na tyčích.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
