Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

Tilta TCB-7P-USBC-36 je napájecí kabel ze 7pin portu motoru Nucleus-M II do zástrčky USB-C. Propouští napětí, které dostává motor Nucleus-M II, a napájí z něj motor Nucleus Nano II — dva motory na jednom rigu pak jedou z jedné baterie. Týmž kabelem se motor Nucleus-M II připojuje k portu Motor adaptéru Nucleus Auto Focus. Délka 36 cm. Kabel nese napětí motoru, takže se nesmí zapojit do kamery, monitoru ani jiného zařízení USB-C.

Tilta TCB-7P-USBC-36 řetězí napájení: motor Nucleus-M II je napájený z P-Tap nebo 7pin kabelu a má volný druhý port 7pin — tento kabel z něj vyvede napětí na USB-C, kde ho odebírá motor Nucleus Nano II. Na rigu je tak o jednu baterii a jeden kabel k desce méně.

7pin z motoru Nucleus-M II, USB-C do motoru Nano II

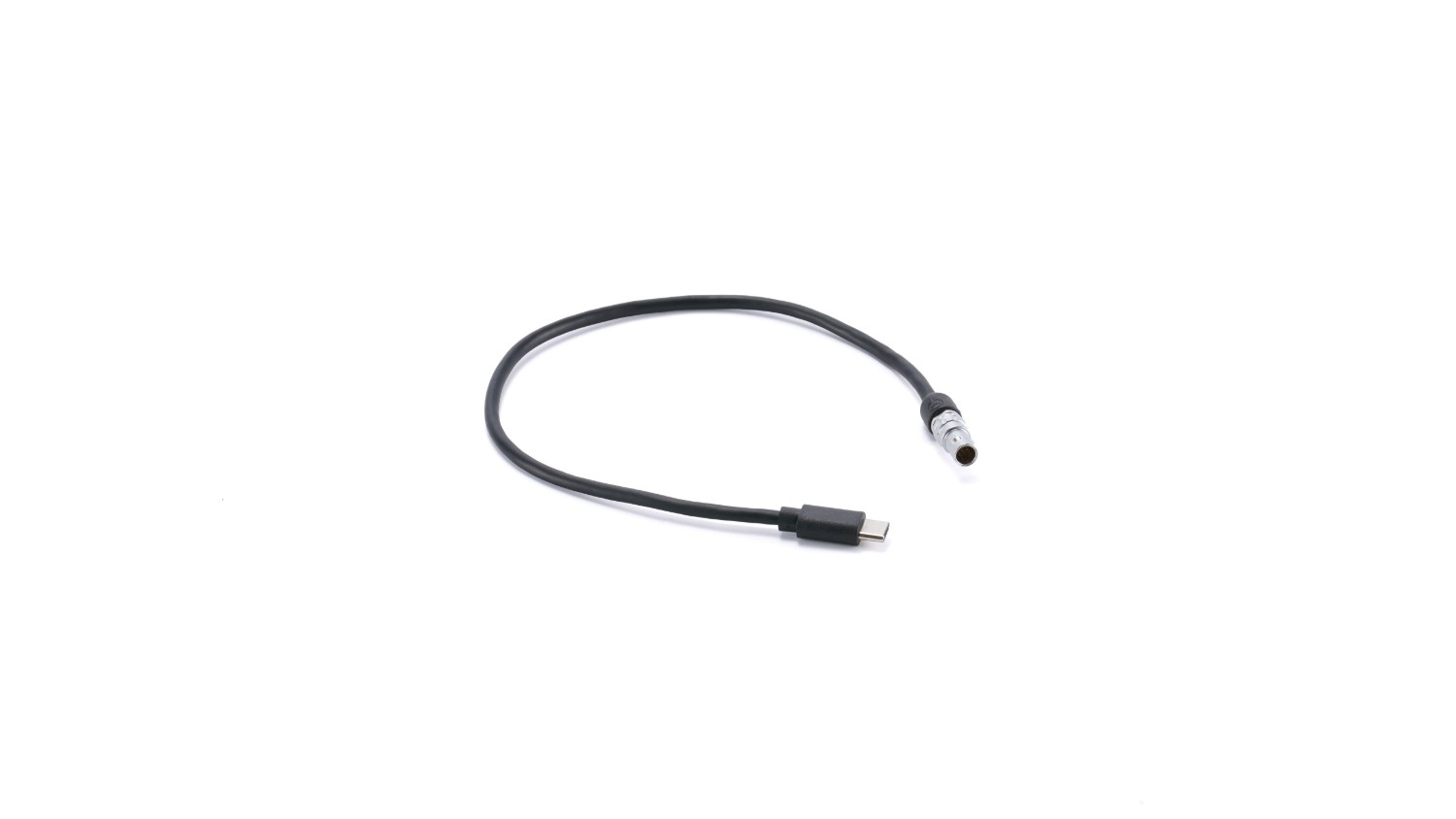

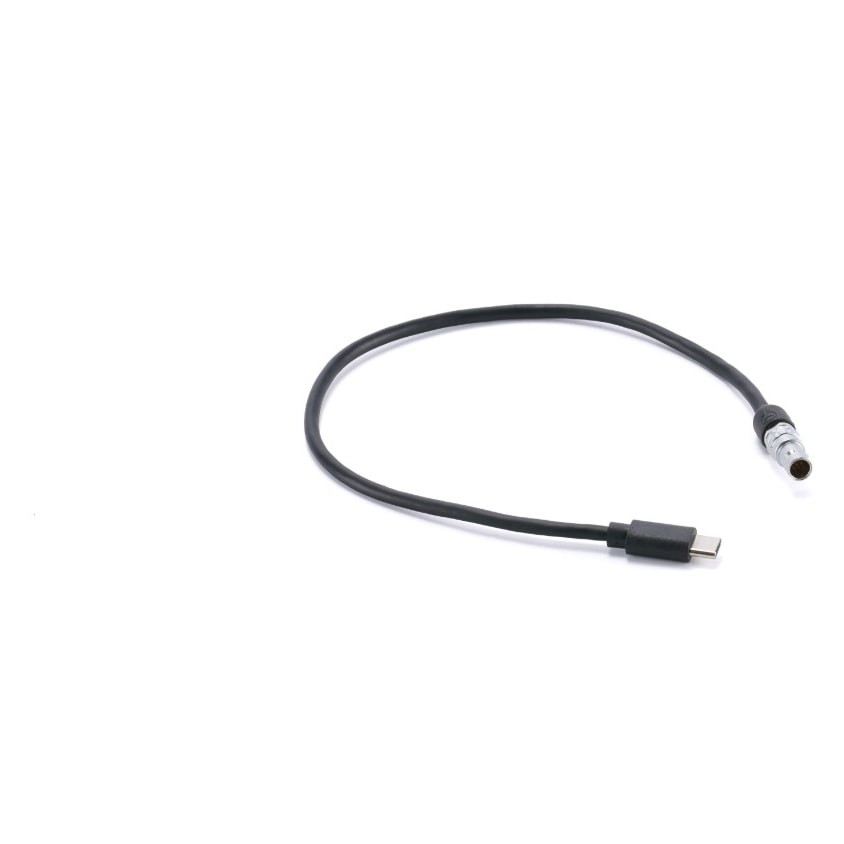

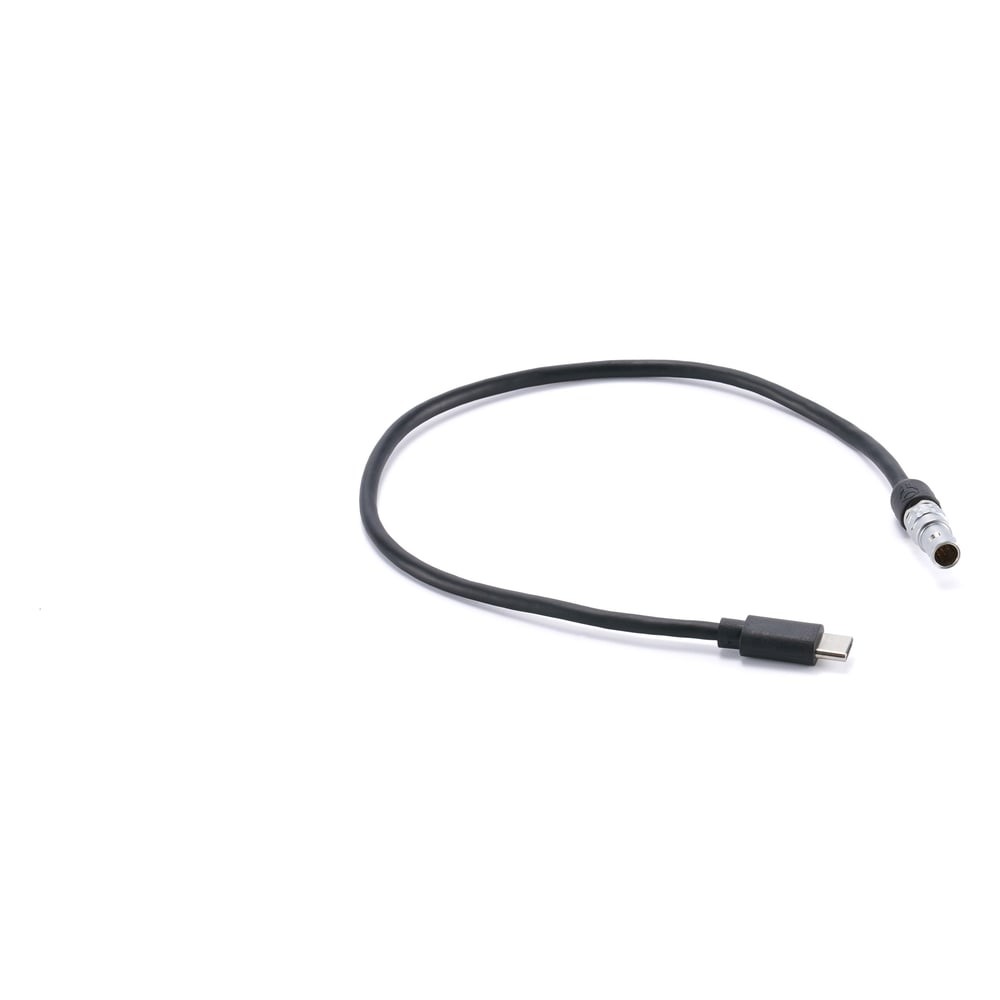

Zástrčka 7pin (0B) se zapojí do volného portu motoru Nucleus-M II, zástrčka USB-C na druhém konci do napájecího portu USB-C motoru Nucleus Nano II. Motor Nano II tak běží z téže baterie jako motor Nucleus-M II a nepotřebuje vlastní zdroj ani kabel k bateriové desce. Kabel je rovný, tenký, 36 cm dlouhý — dost na dva motory vedle sebe na tyčích 15 mm před kamerou, bez smyček kolem objektivu.

Nese napětí motoru — jen pro motor Nano II a adaptér Auto Focus

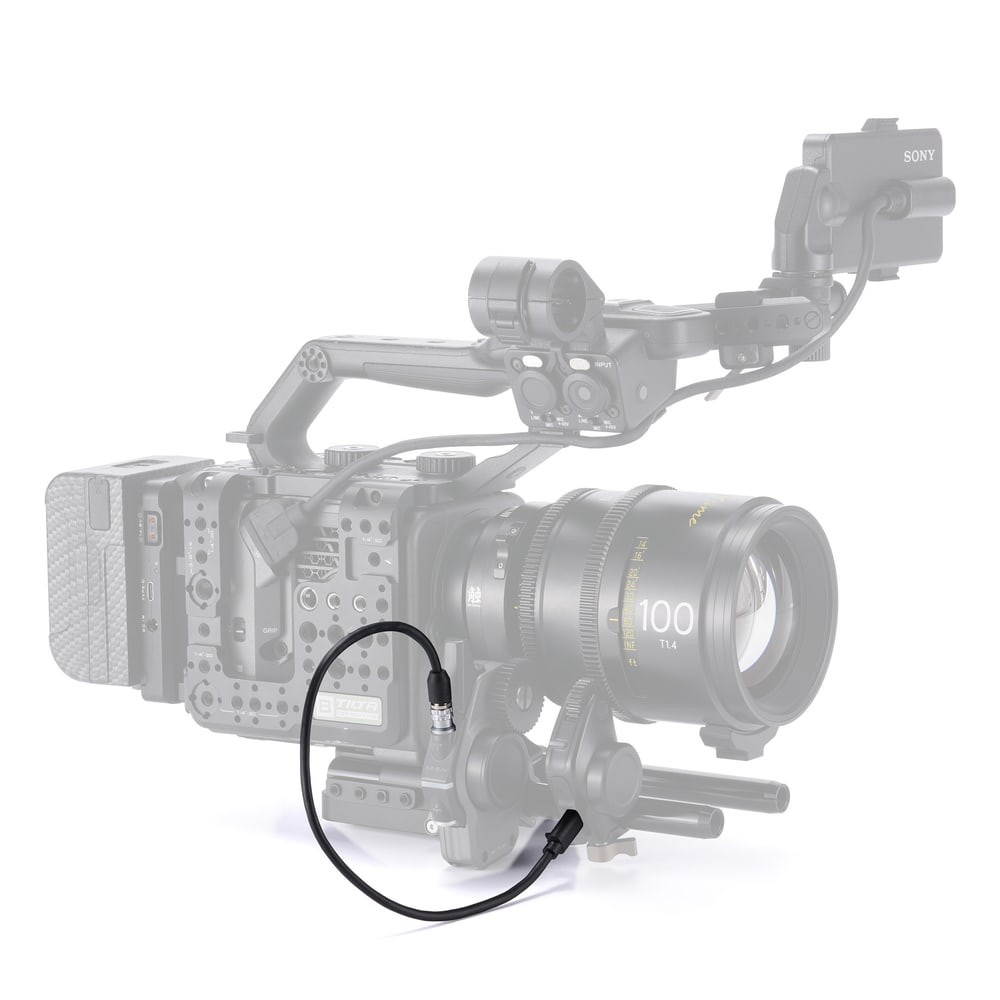

Kabel nemění napětí: na USB-C jde totéž, co dostává motor Nucleus-M II, tedy podle zdroje až 24 V. Běžné zařízení USB-C — kamera, monitor, telefon — by to zničilo, proto se kabel zapojuje jen do motoru Nucleus Nano II. Druhé určené použití je adaptér Nucleus Auto Focus (E na PL): kabel je součástí jeho Adapter Kitu a spojuje port Motor adaptéru se 7pin portem motoru Nucleus-M II. Ovládání kamery po USB-C zajišťuje jiný kabel, TCB-7P-USBC-50. Na snímku je kabel u motoru na Sony FX6 v kleci.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
