Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

Tilta TCB-7P-9P-50 je řídicí kabel systému Nucleus-M II pro kamery RED s 9pin portem EXT: zástrčka 7pin (0B) do portu motoru Nucleus-M II, pravoúhlá zástrčka 9pin (0B) do portu EXT kamery. Kamera přijímá povely protokolem RCP2, takže z FIZ ruční jednotky Nucleus-M II jde bezdrátově spouštět záznam a měnit ISO, čas závěrky nebo vyvážení bílé. Délka 50 cm; pro RED KOMODO, KOMODO-X a V-RAPTOR.

Tilta TCB-7P-9P-50 spojí motor Nucleus-M II s 9pin portem EXT kamery RED. Motor už na rigu je a má volný port 7pin — kabel z něj udělá ovládací linku ke kameře, takže ostřič vidí na FIZ ruční jednotce stav kamery a spouští záznam, aniž by sahal na tělo.

7pin z motoru, 9pin do portu EXT

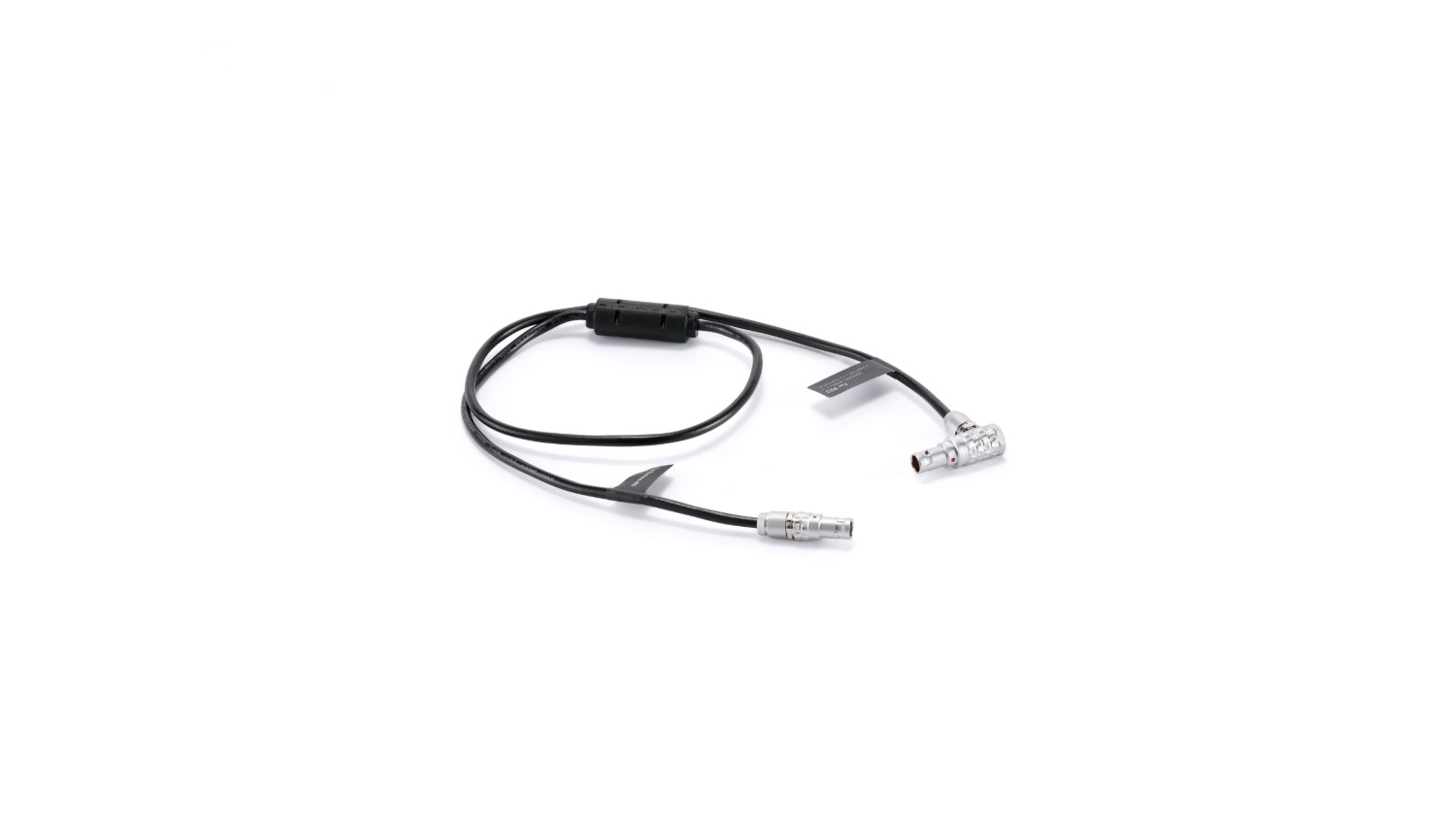

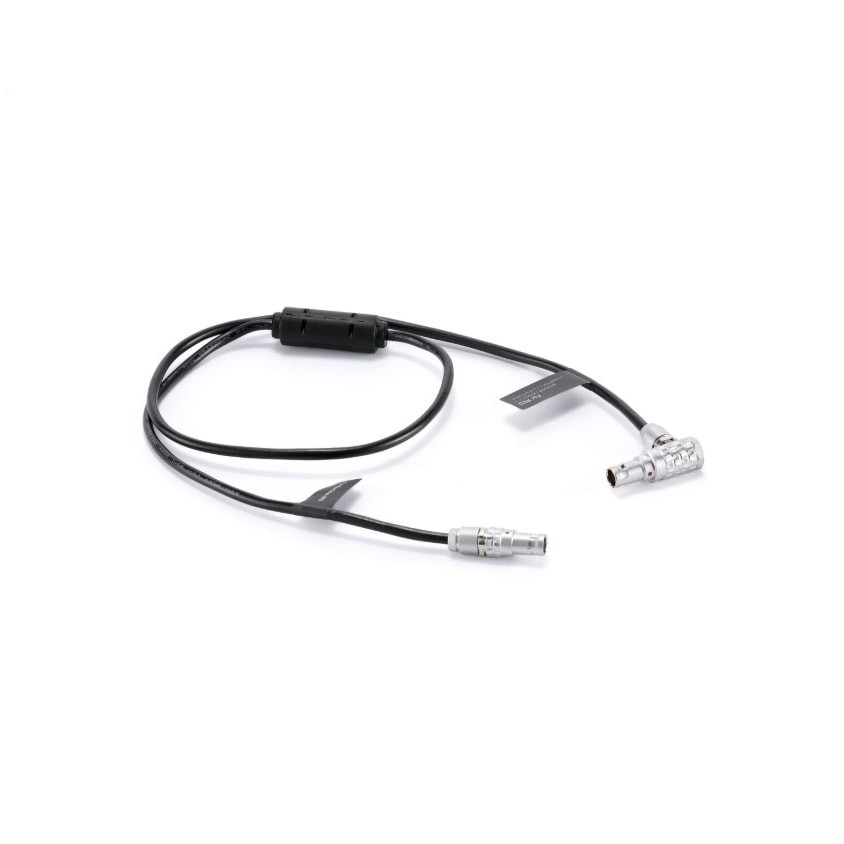

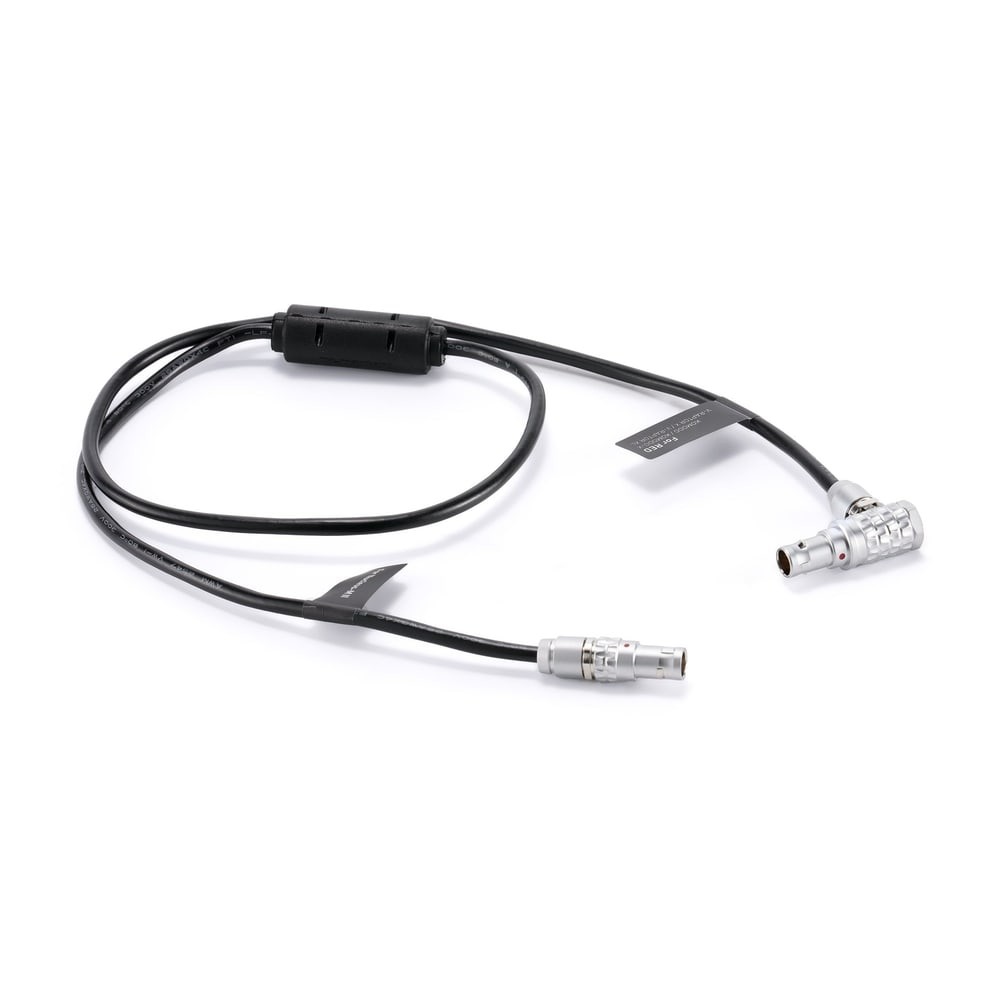

Zástrčka 7pin (0B) se zapojí do volného portu motoru Nucleus-M II, pravoúhlá zástrčka 9pin (0B) na druhém konci do portu EXT kamery RED. Pravý úhel drží kabel těsně u těla a nevadí boční rukojeti ani kleci. Kamera po kabelu komunikuje protokolem RCP2 (RED Control Protocol 2), takže FIZ ruční jednotka Nucleus-M II ukazuje aktuální hodnoty a mění je přímo. Kabel je rovný, 50 cm dlouhý, s feritovým jádrem u konektoru motoru.

Co jde z FIZ ruční jednotky ovládat

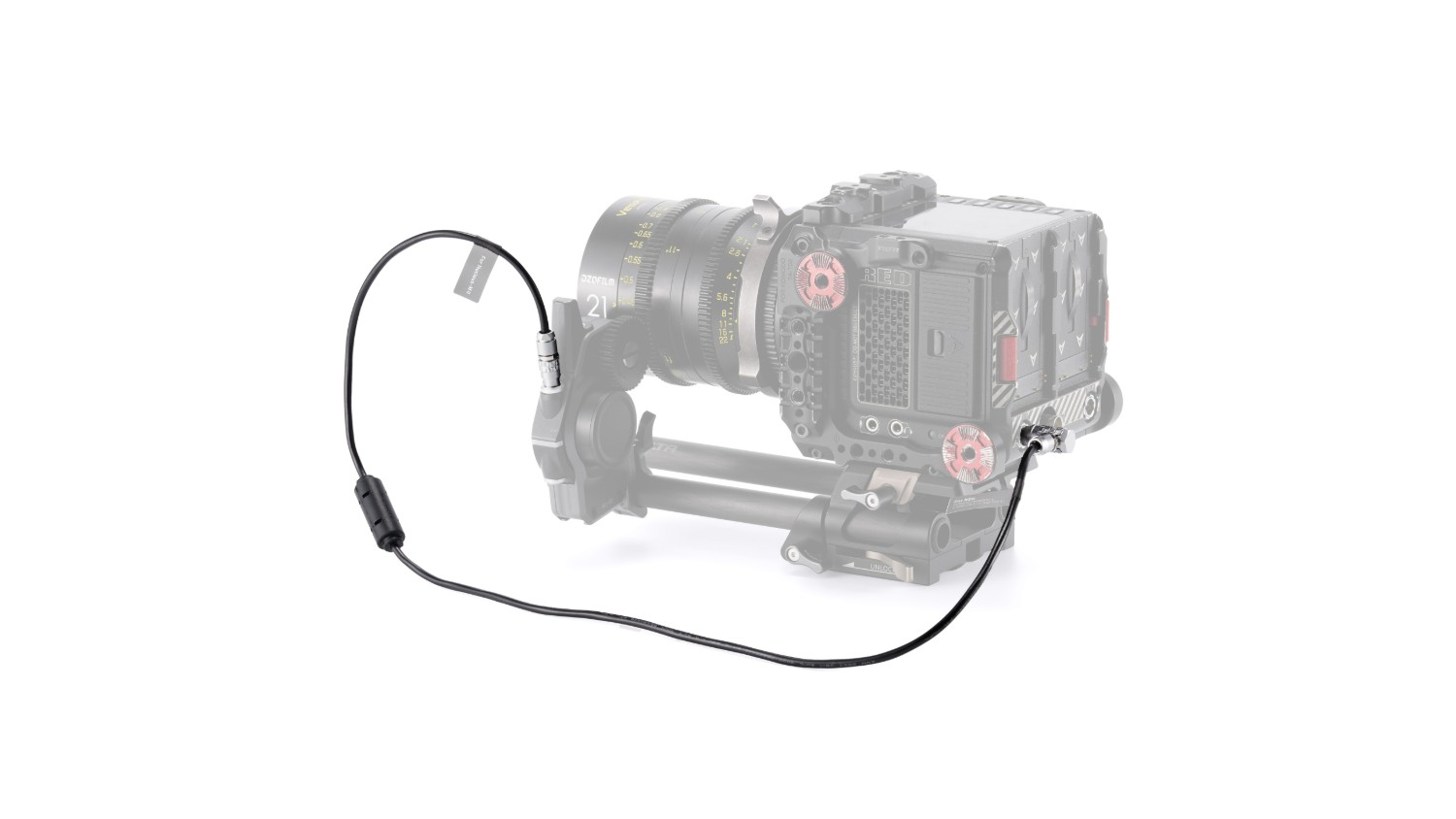

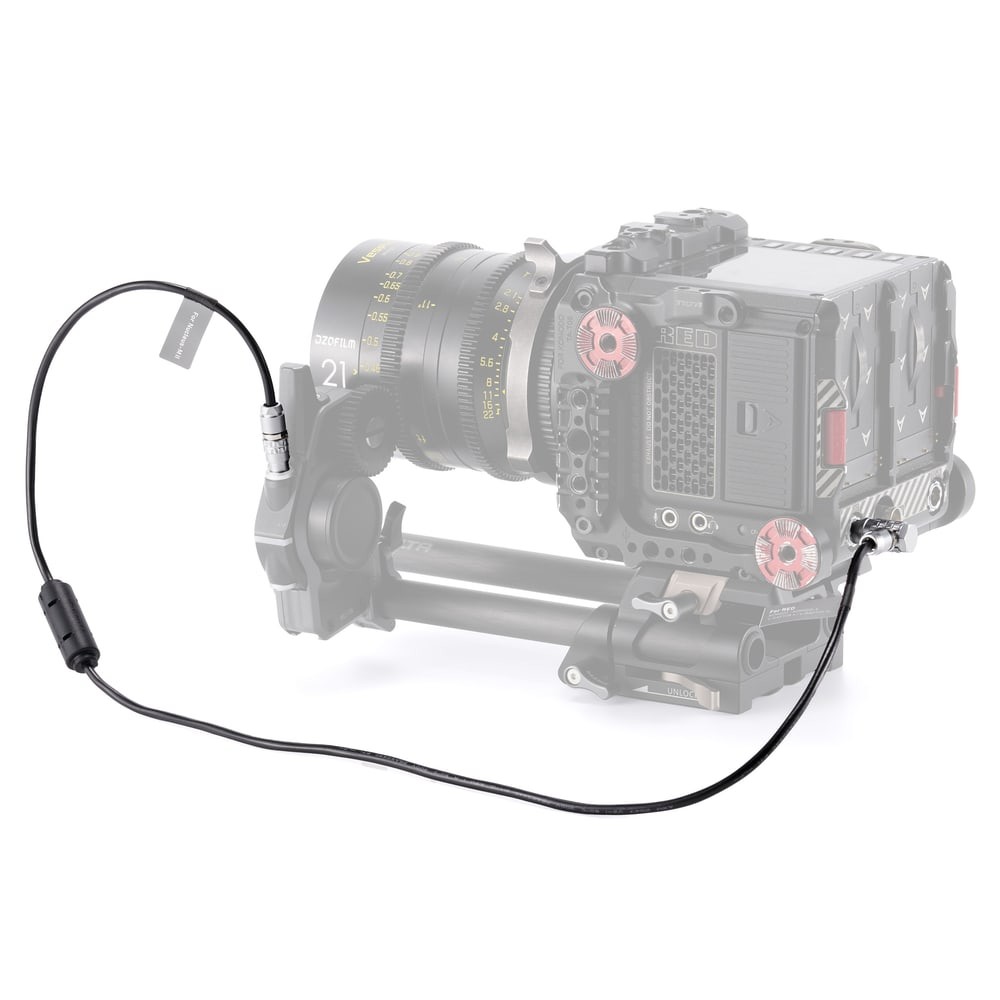

Po lince RCP2 jde z FIZ ruční jednotky spouštět a zastavovat záznam (run/stop) a měnit nastavení kamery jako ISO, čas závěrky nebo vyvážení bílé; přesný rozsah závisí na modelu kamery a jejím firmwaru. Před prvním použitím je třeba aktualizovat firmware FIZ ruční jednotky i motoru. Kdo potřebuje jen run/stop, vystačí s kabelem run/stop; pro kamery RED s 4pin portem CTRL je určený sourozenec TCB-7P-RCP2-50. Na snímku je kabel zapojený do kamery RED.

Kabely Tilta

Řada kabelů Tilta TCB propojuje kameru, baterii a příslušenství na rigu: napájení z V-Mount či Gold Mount desky přes P-Tap, 2pin Lemo, 3pin Fischer nebo DC souosý konektor, USB-C PD pro monitory a rukojeti, řídicí kabely 7pin pro systém Nucleus a HDMI či BNC pro obraz. Délky jsou volené podle rigu — krátké na tělo klece, delší k ramenům a bateriím; tento kabel je jedním z nich.
