RGBlink mini-mx SDI

RGBlink mini-mx SDI je kompaktní profesionální 10kanálový video přepínač určený pro živé vysílání, přenosy a produkci akcí. Díky čtyřem rozhraním HDMI 2.0, čtyřem rozhraním 3G-SDI, NDI|HX2, USB-C UVC, integrovanému ovládání PTZ, chroma key, dynamickým překryvům a současnému streamování a nahrávání nabízí výkonné produkční funkce v přenosném provedení.

mini-mx SDI je režijní pult do jedné tašky pro studia, konference, přednášky i sportovní přenosy. Na jednom panelu spojuje přepínač deseti vstupů, osmikanálový zvukový mix, ovládání kamer PTZ, záznam a stream, takže přenos zvládne i jediný operátor.

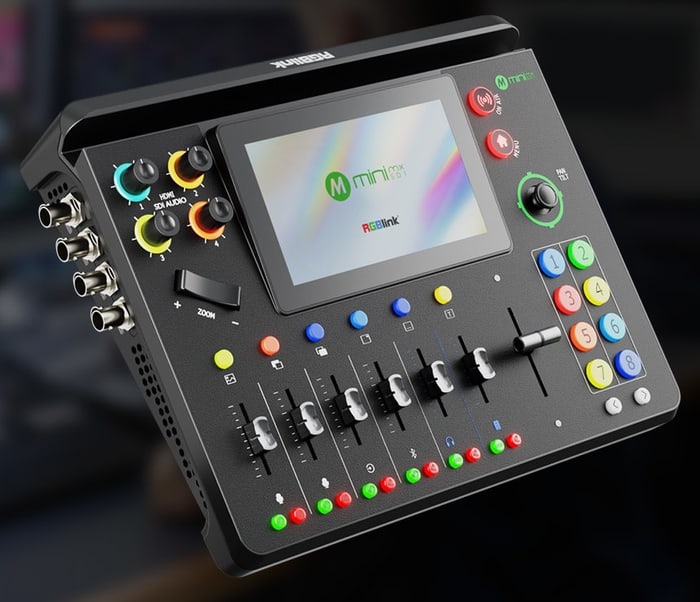

Deset konektorů, osm kanálů zvuku

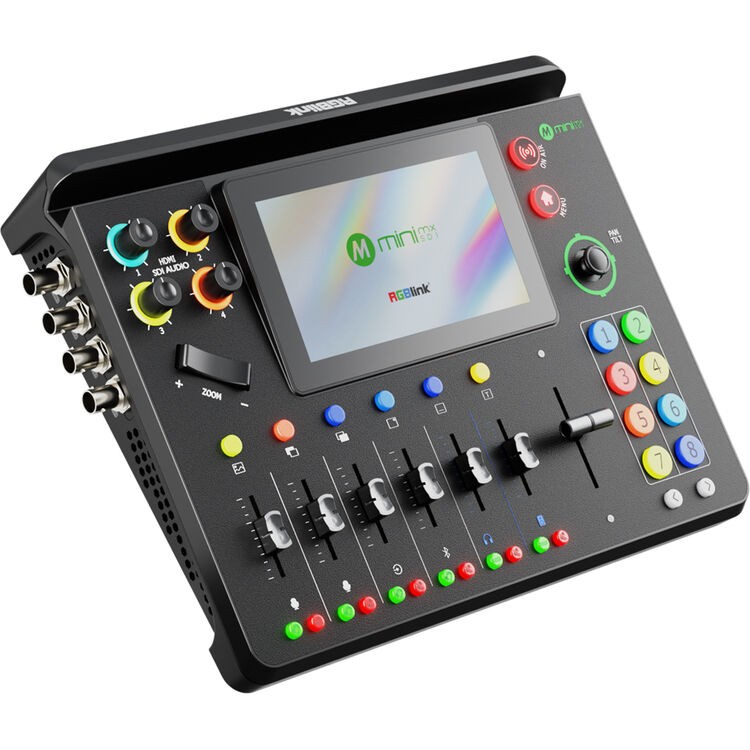

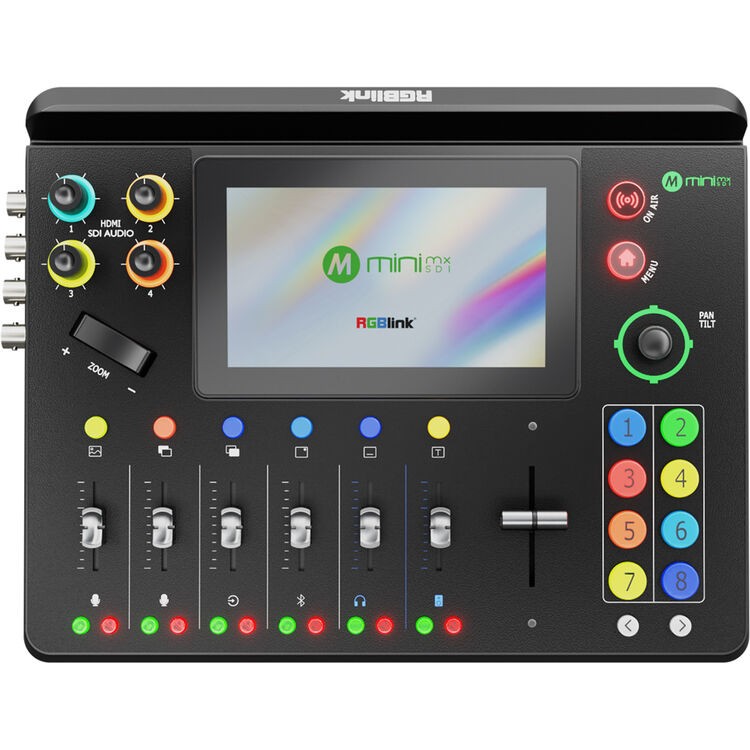

mini-mx SDI přijímá čtyři zdroje HDMI 2.0 až 4K60, čtyři kamery 3G-SDI, USB kameru (UVC) a obousměrné NDI | HX2, z nichž sestavíte šest vstupních kanálů. Dotyková obrazovka 5,5″, šest fadérů, T-bar a joystick jsou na jednom panelu 291 × 223 × 71 mm; napájí se přes USB-C PD (12 V / 3,3 A, max. 40 W).

HDMI a 3G-SDI pro profesionální kamery

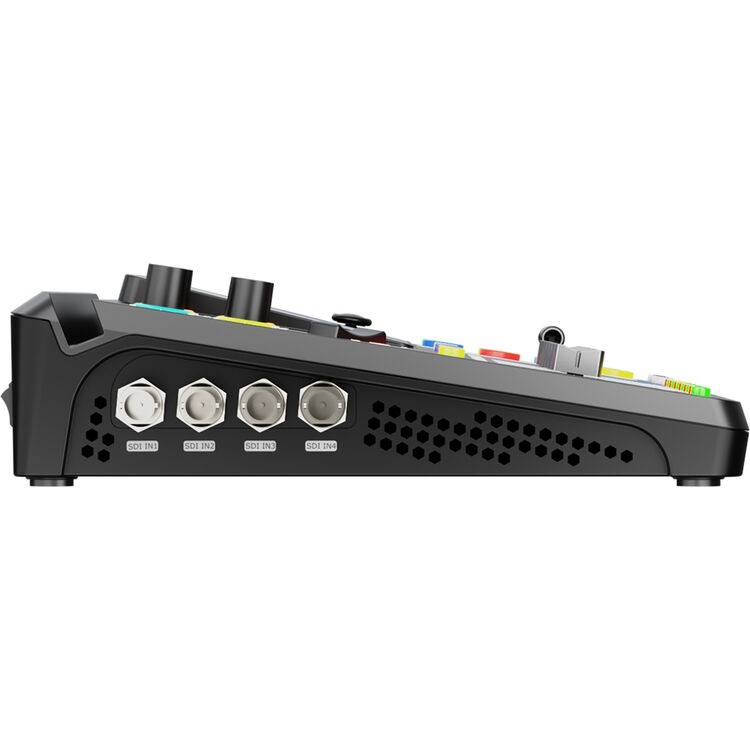

Čtyři vstupy 3G-SDI (až 1080p60) přivedou signál z vysílacích kamer i na delší vzdálenost, čtyři vstupy HDMI 2.0 berou až 4096 × 2160p60. Do šestice kanálů přidáte USB kameru nebo zařízení RGBlink AI mini přes UVC a zdroj NDI z místní sítě; ethernet s licencí NDI zvládá současně příjem i vysílání.

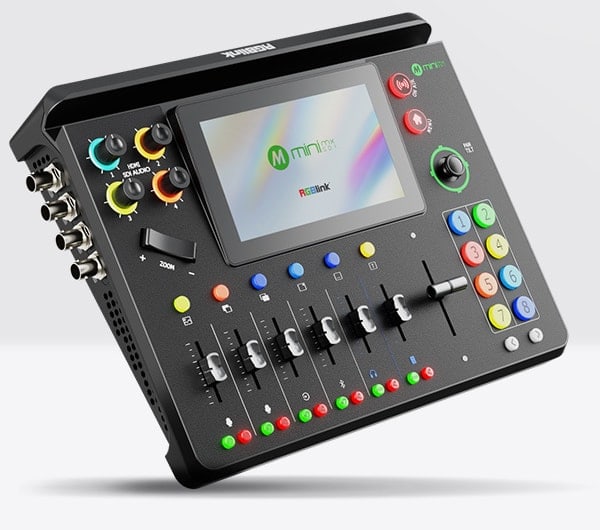

Dotyková obrazovka a dva výstupy HDMI

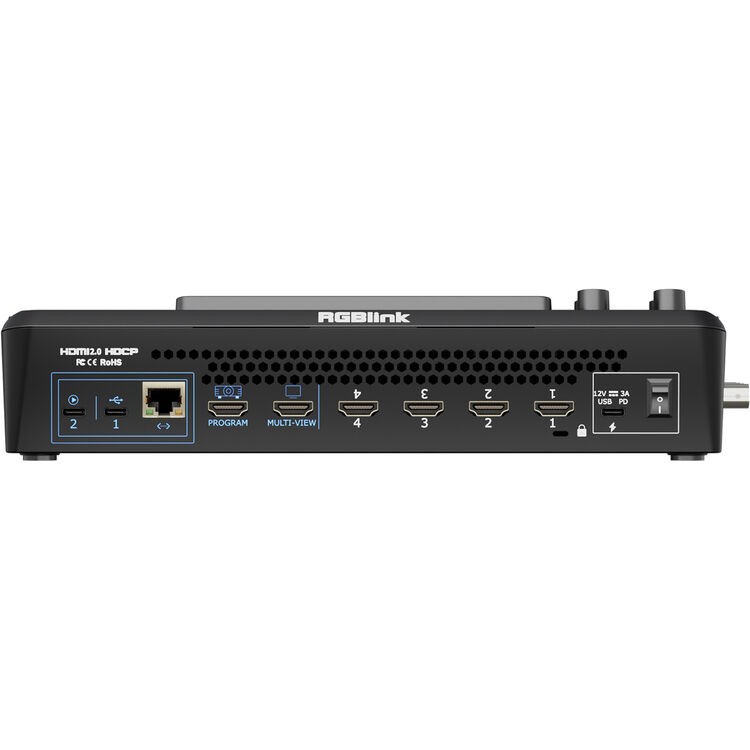

Dotyková obrazovka 5,5″ slouží k ovládání menu i jako multiview všech vstupů. Dva samostatné výstupy HDMI posílají na monitory multiview, program nebo testovací obrazec v rozlišení až 1080p60. Výstup USB 3.0 se v počítači hlásí jako webkamera (YUY2/MJPEG), takže program pošlete do OBS, Zoomu nebo vMixu.

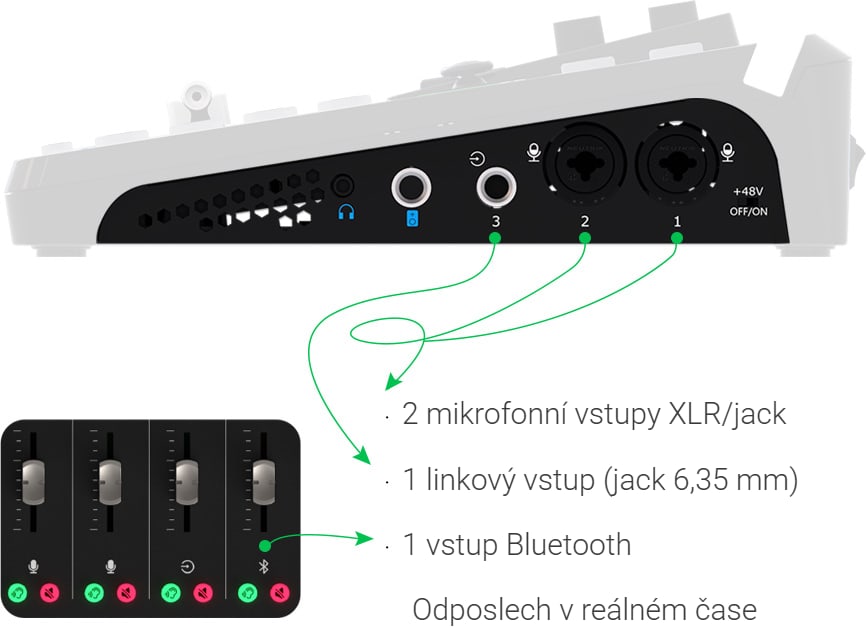

Mix osmi zvukových kanálů

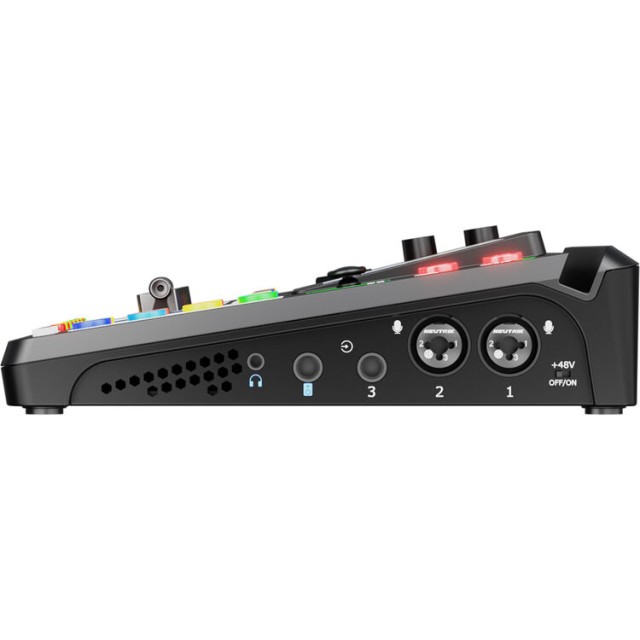

Dva kombinované vstupy XLR/jack 6,35 mm pro mikrofony (MIC 1 s fantomovým napájením 48 V), linkový vstup 6,35 mm, zvuk přes Bluetooth a zvuk vložený ve vstupech HDMI a SDI – dohromady až osm kanálů. Pro mikrofony jsou k dispozici redukce šumu, ekvalizér, echo, dozvuk a fúze hlasu, linkový vstup lze zpozdit až o 8 snímků. Výstupy: jack 6,35 mm a 3,5 mm.

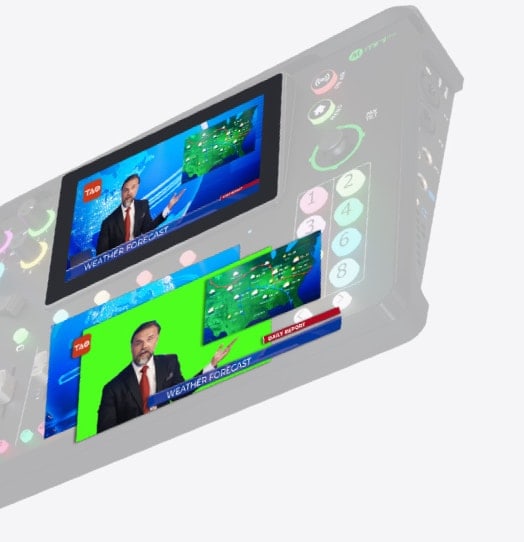

Vrstvy, grafika a výsledková tabule

Scénu poskládáte ze dvou video vrstev, obrázku na pozadí a grafiky z knihovny médií – loga, titulků nebo obrázků. Dynamické textové překryvy a výsledková tabule (scoreboard) zobrazí jména, skóre či čas přímo v přenosu; obraz v obraze a rozdělenou obrazovku nastavíte bez počítače.

Chroma key jedním dotykem

Moderátora před zeleným nebo modrým pozadím vyklíčujete přímo v přepínači a přenesete ho do virtuálního studia nebo před grafiku. Nastavení klíčování se ukládá do přednastavených scén spolu s ostatními parametry.

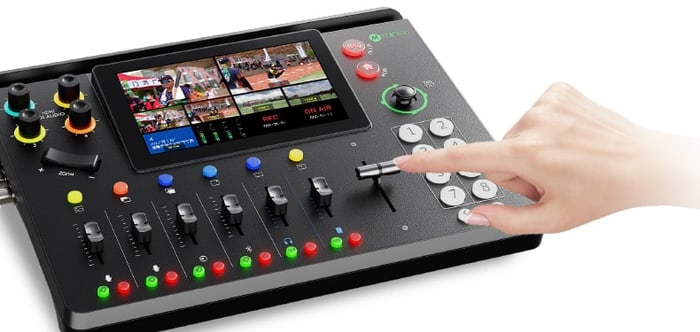

16 scén a 15 přechodů

Až 16 přednastavených scén uchová rozvržení vrstev, zdroje, klíčování i předvolby kamer PTZ; vyvoláte je tlačítky na panelu a lze je nechat i automaticky střídat. Mezi náhledem a programem přepínáte střihem, T-barem nebo automaticky s jedním z 15 přechodových efektů. Funkce VFA (obraz sleduje zvuk) přepíná obraz podle aktivního zvukového vstupu.

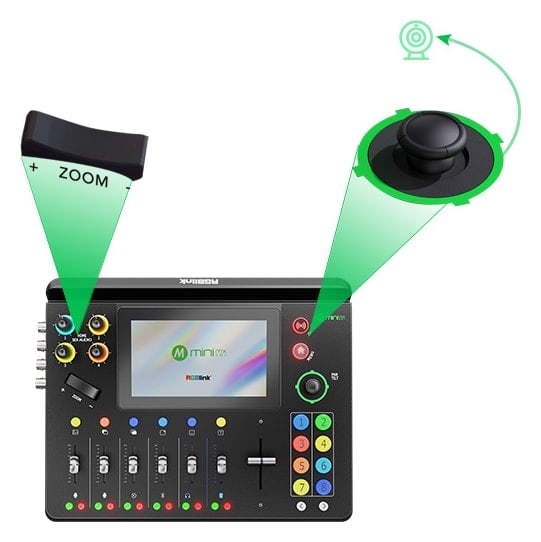

Ovládání kamer PTZ z panelu

Joystick a páčka zoomu ovládají kamery PTZ přes VISCA nebo NDI – natáčení, náklon, zoom i zaostření, včetně rychlosti pohybu. Předvolba kamery si pamatuje i vstup, takže po jejím vyvolání přepínač rovnou přepne na danou kameru. Kameru NDI připojíte jediným ethernetovým kabelem pro obraz i ovládání.

Stream, NDI a záznam současně

Přes ethernet streamuje mini-mx SDI přes RTMP(S) nejméně na čtyři platformy současně a zároveň může vysílat NDI. S RGBlink TAO Cloud streamujete až na 32 platforem a přepínač spravujete na dálku. Program se přitom nahrává do MP4 na USB disk nebo SSD až do 2 TB.

Svislý formát pro telefony

Jedním přepnutím změníte výstup z formátu na šířku na formát na výšku, takže stream pro sociální sítě vyplní celou obrazovku telefonu.

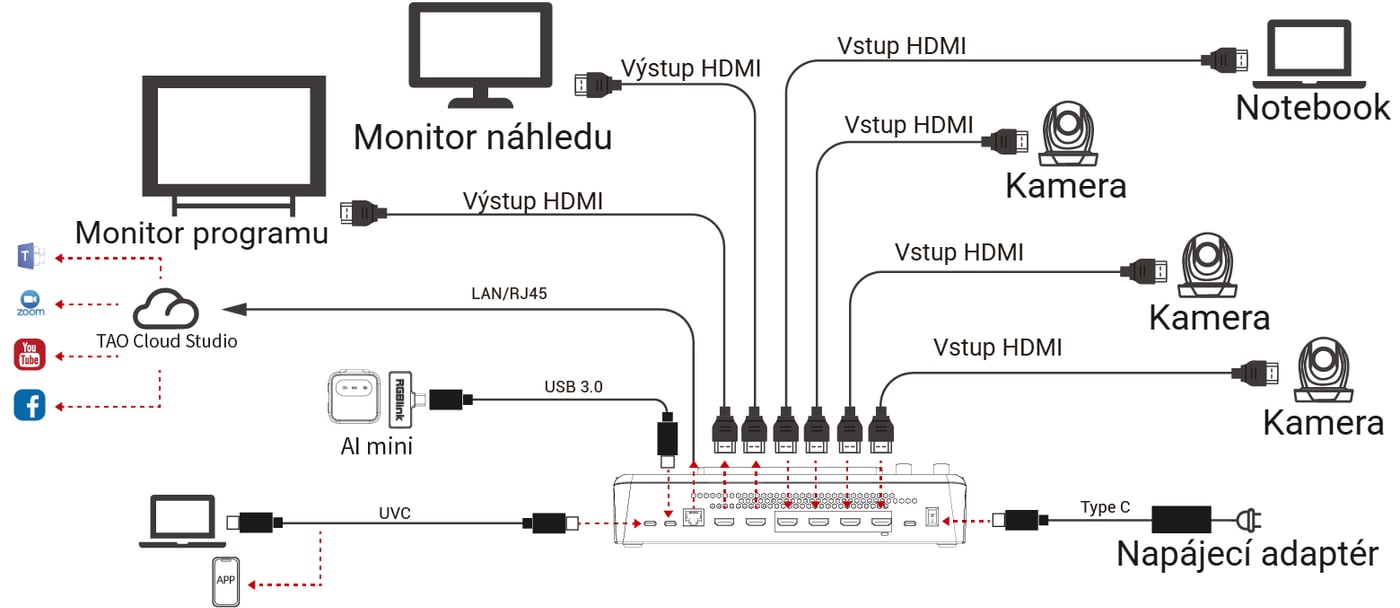

Příklad zapojení

Nahoře obrazová část: čtyři zdroje HDMI, monitor náhledu a monitor programu, síť s TAO Cloud, RGBlink AI mini na portu USB 3.0 a počítač nebo telefon přes UVC. Dole čtyři kamery SDI, zvuk přes Bluetooth, mikrofony, mixážní pult, zesilovač a sluchátka.

Další informace

RGBlink mini-mx SDI je univerzální all-in-one přepínač pro produkci videa, který je určen pro náročné živé prostředí, jako jsou studia, sportovní akce, bohoslužby, vzdělávací akce a firemní akce. Podporuje celkem 10 vstupů – včetně 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 přes Ethernet a USB-C UVC – a umožňuje hladkou integraci kamer, přehrávačů médií a vzdálených IP zdrojů.

5,5palcový barevný LCD displej umožňuje sledování všech vstupů a výstupů v reálném čase, zatímco dotykový ovládací panel s podsvícenými tlačítky, knoflíky, joystickem a T-barem umožňuje rychlou a spolehlivou obsluhu. Integrované ovládání PTZ kamery přes VISCA a NDI|HX2 podporuje až čtyři kamery přímo z přepínače, což eliminuje potřebu externích ovladačů.

Mini-mx SDI vyniká v pracovních postupech živého streamování s výstupem USB-C UVC pro přímé připojení k konferenčnímu a streamovacímu softwaru, NDI|HX2 a IP streamování a integrací TAO Cloud pro cloudové vzdálené streamování až na 32 platforem. Podporuje také simultánní lokální nahrávání a streamování, nahrávání až 100 hodin videa v rozlišení 1080p na externí úložiště USB-C.

Mezi pokročilé produkční nástroje patří chroma key, dvě video vrstvy, grafické a logo překryvy, dynamické textové a skóreboardové překryvy, VFA (Video Follows Audio) a více DVE přechodových efektů. Komplexní podpora zvuku s mikrofonem, linkou a vestavěným zvukem, fantomovým napájením, ovládáním zpoždění a živým mixováním zajišťuje zvuk v rozhlasové kvalitě.

Přenosný, robustní a bohatý na funkce, RGBlink mini-mx SDI je kompletní živý produkční hub, který snižuje složitost systému a zároveň poskytuje profesionální výsledky.

Klíčové vlastnosti:

• 10kanálový video přepínač: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Vestavěný 5,5″ plně barevný LCD monitor
• Integrované ovládání PTZ kamery (VISCA & NDI|HX2)
• Výstup USB-C UVC pro streamování a nahrávání
• Duální výstupy USB-C pro simultánní nahrávání a streamování
• Podpora NDI|HX2, IP streamování a TAO Cloud
• Chroma key, dynamický text a překryvy výsledkové tabule
• Funkce VFA (Video Follows Audio)
• Dvě vrstvy videa + překryvy pozadí a grafiky
• 16 předvoleb scén s možností vyvolání
• Profesionální mixování zvuku s fantomovým napájením
