RGBlink mini-mx-4S

RGBlink mini-mx-4S je kompaktní 10kanálový produkční přepínač HDMI/SDI v odolném kufru, ideální pro živé vysílání, akce a vysílací pracovní postupy. Díky vstupům 4K HDMI a SDI, ovládání PTZ kamery, vestavěnému záznamu, streamování přes USB-C, 14palcovému HD monitoru a 5,5palcovému dotykovému displeji nabízí přenosné all-in-one řešení pro profesionální produkce s více kamerami.

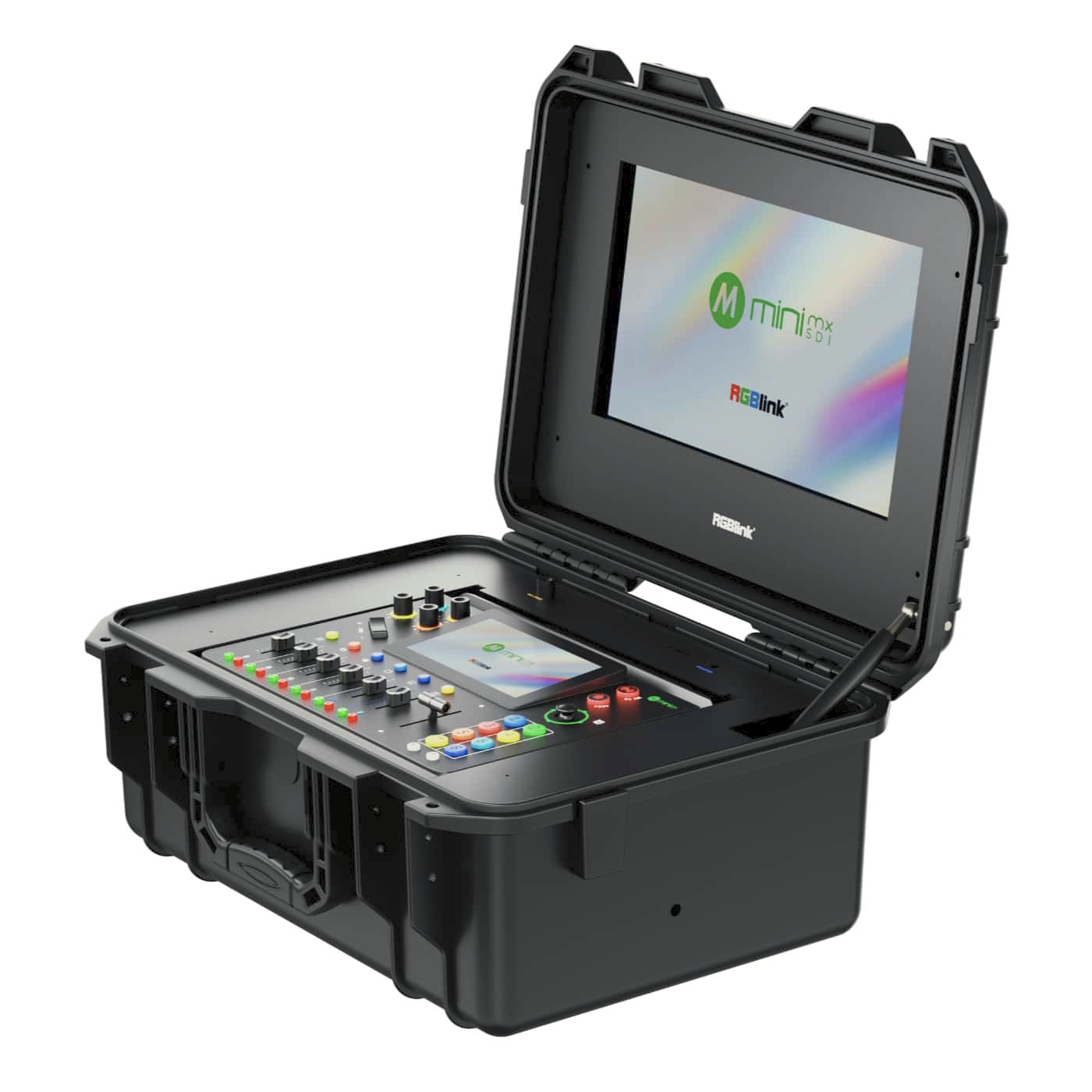

mini-mx-4S je přepínač mini-mx SDI zabudovaný do odolného kufru se 14″ monitorem, chlazením a konektory vyvedenými na bok. Stačí otevřít víko, připojit kabely a přenos může začít – ať jde o koncert pod širým nebem, svatbu v zahradě, sportovní utkání nebo firemní akci.

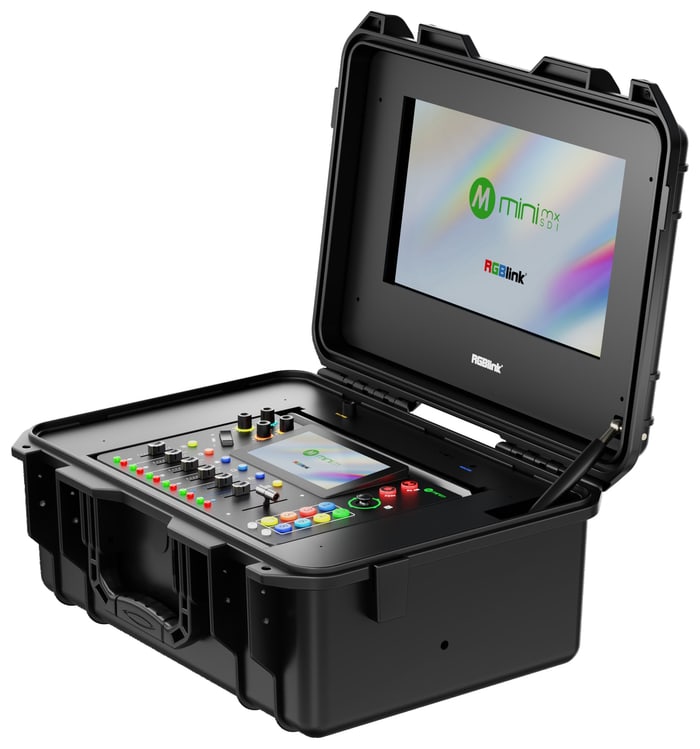

Celá režie v přepravním kufru

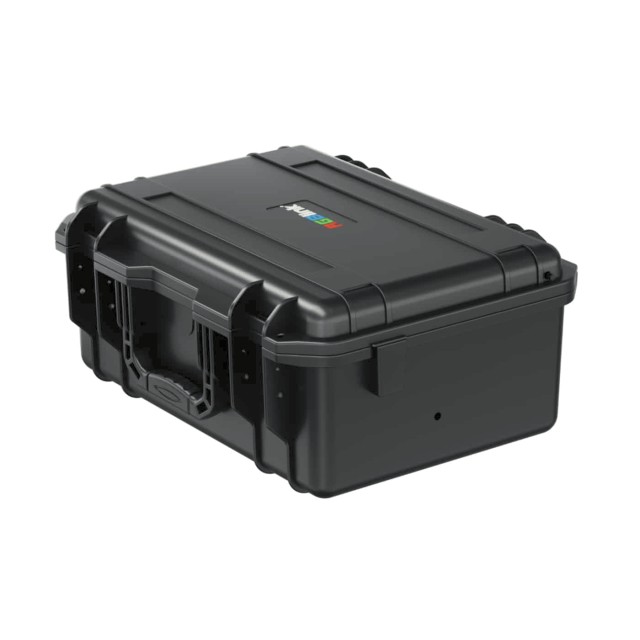

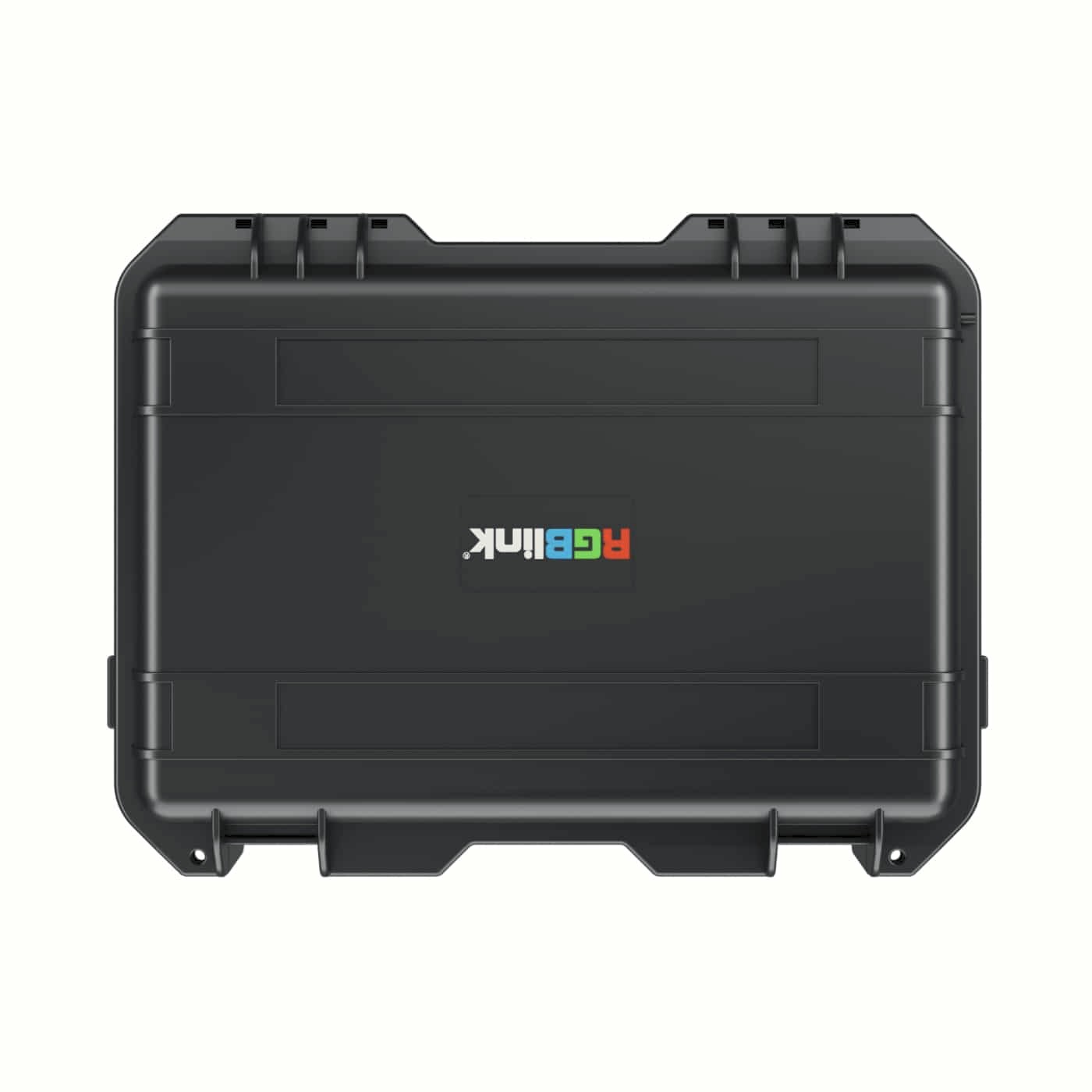

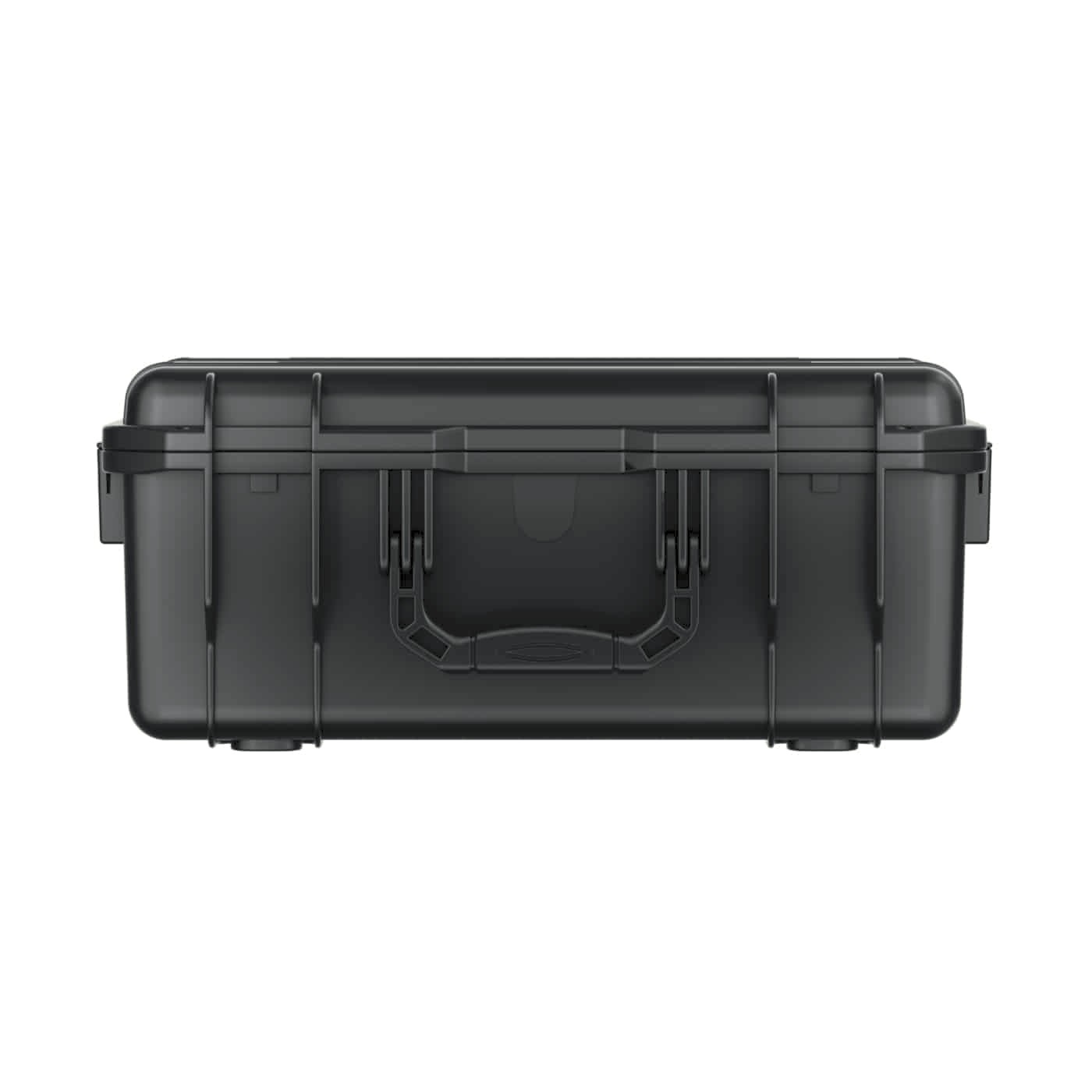

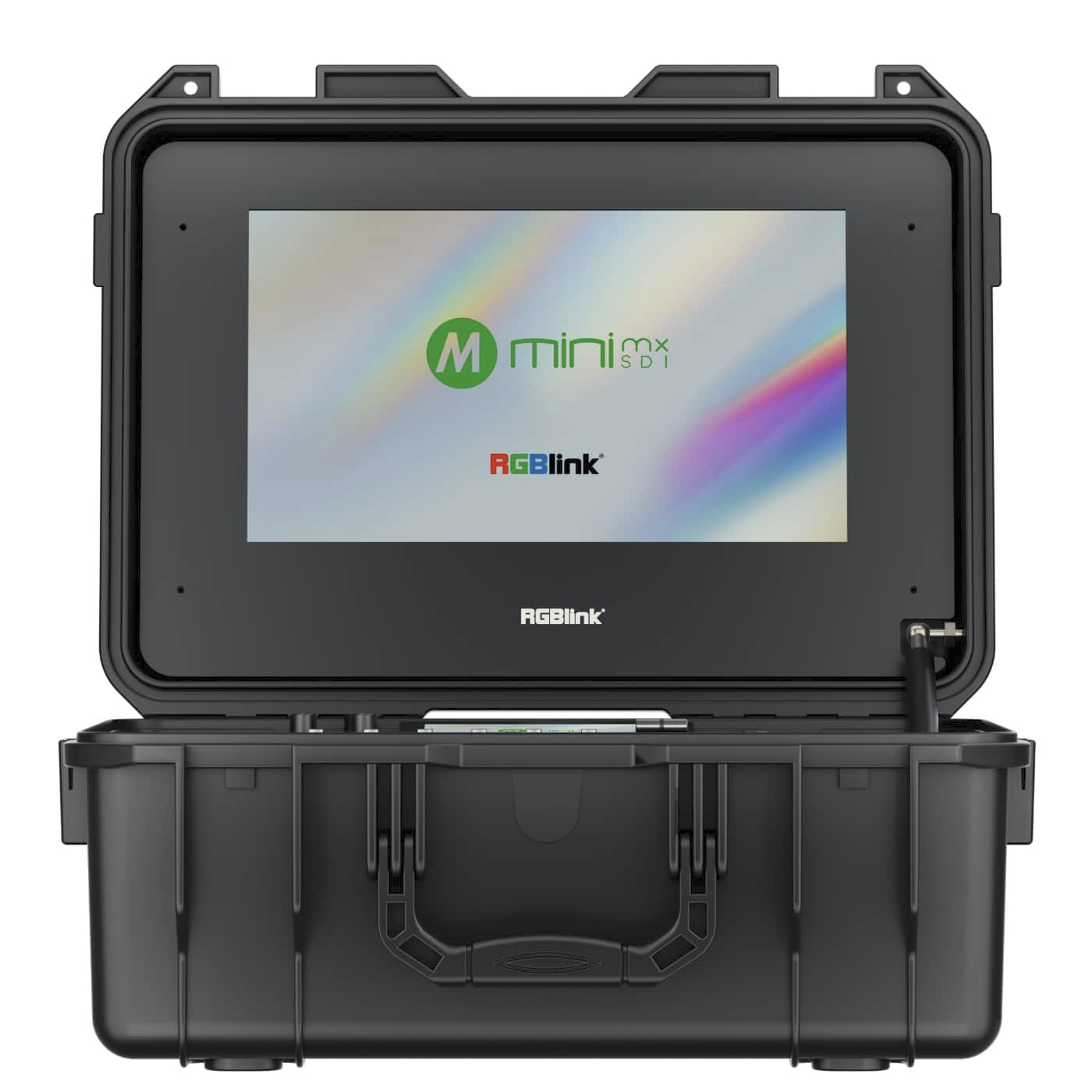

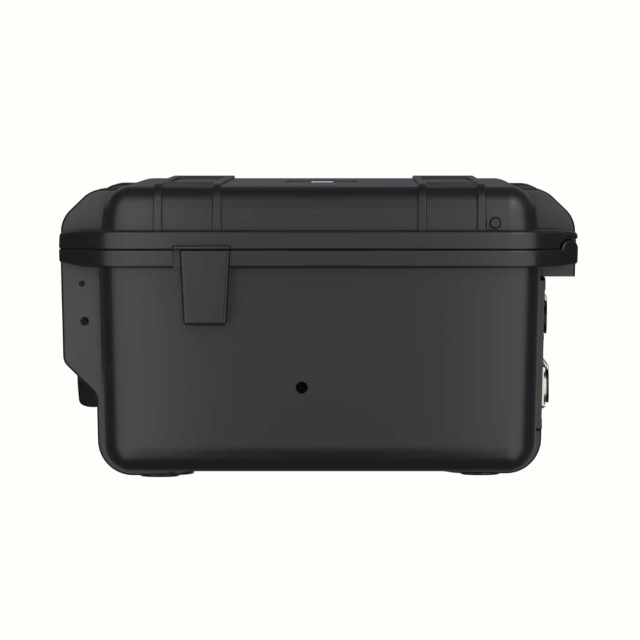

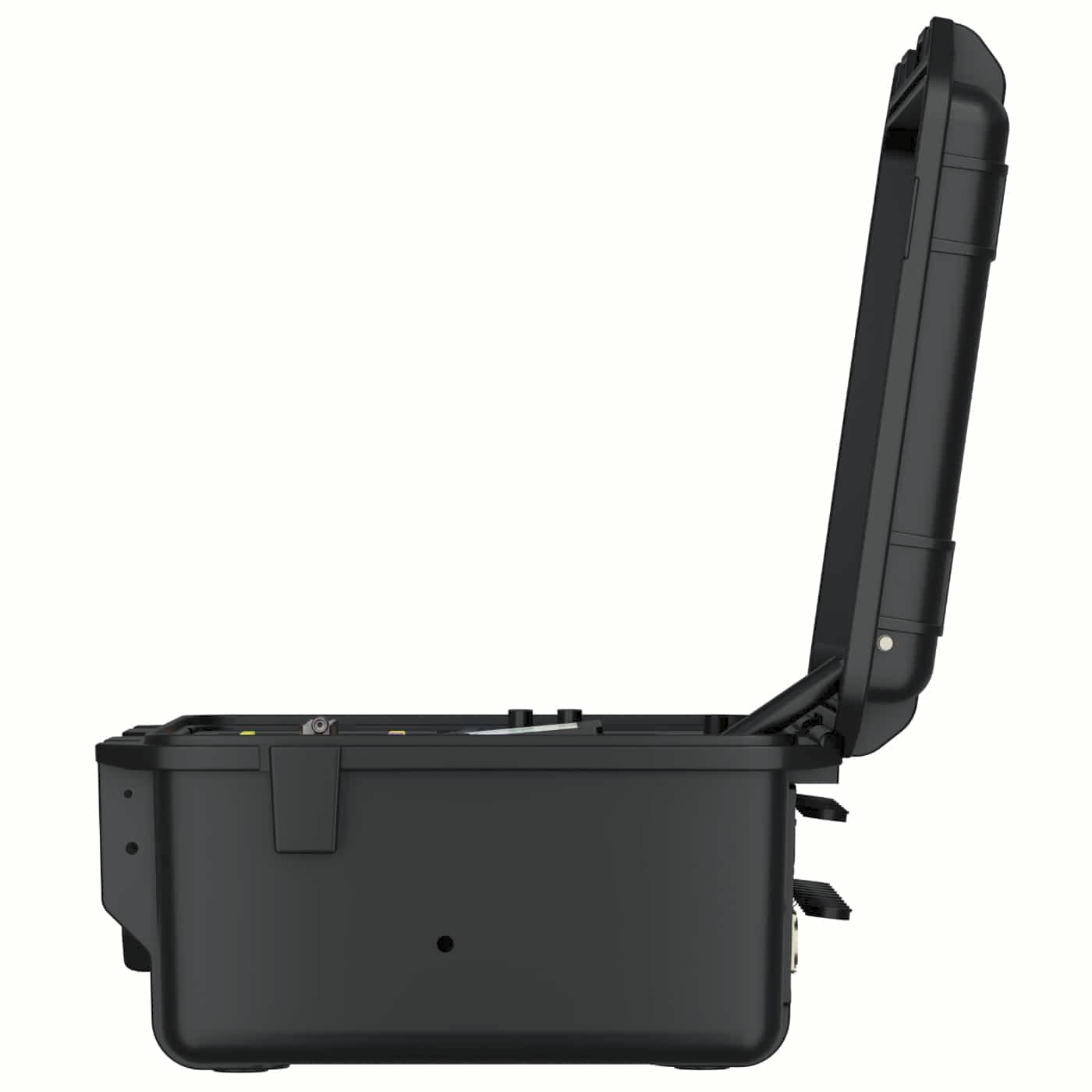

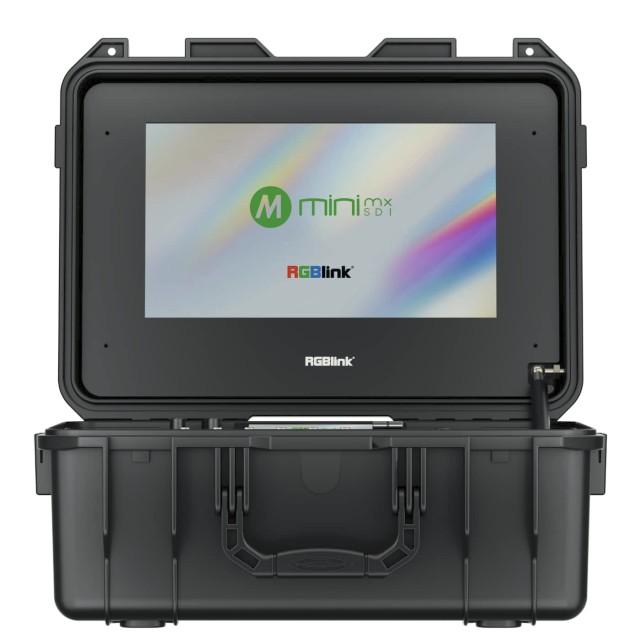

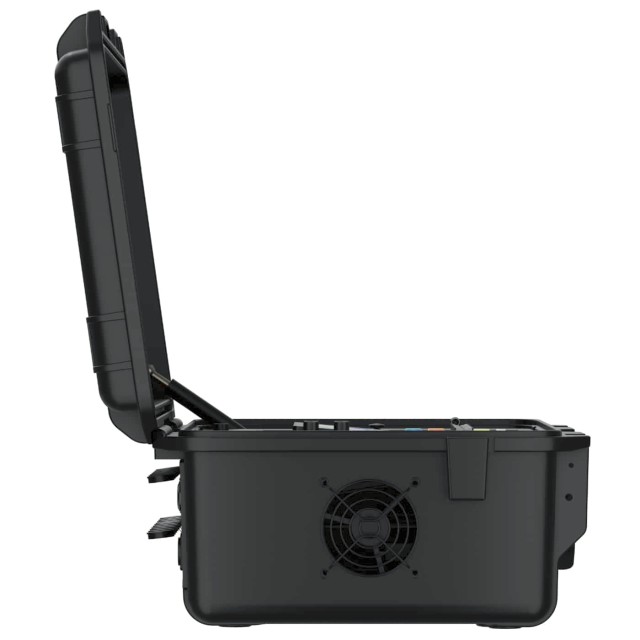

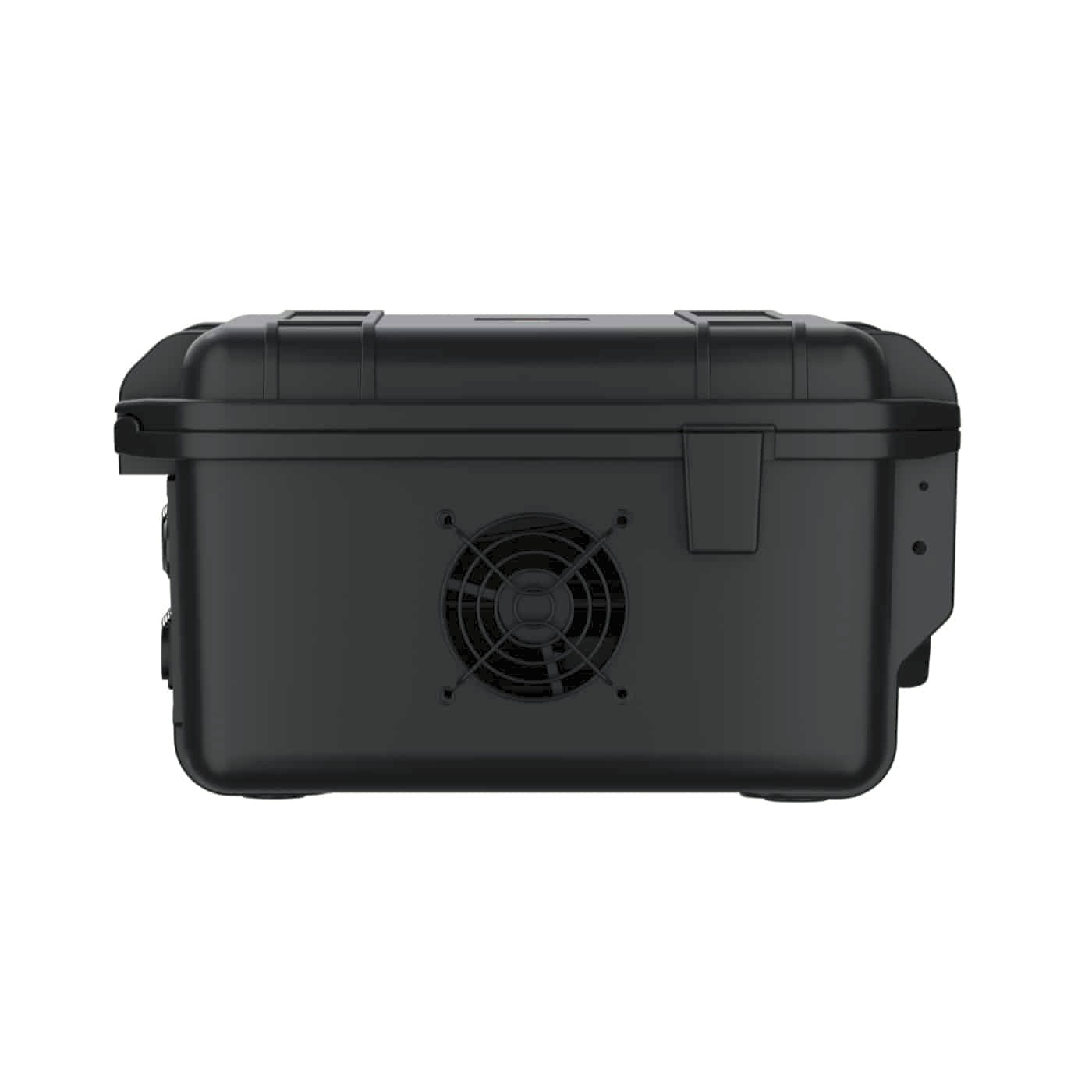

Odolný kufr z pevného plastu PP ukrývá přepínač mini-mx SDI, ve víku 14″ monitor IPS s rozlišením 1920 × 1080 a svítivostí 220 cd/m² a hydraulickou vzpěru, která víko drží otevřené. Výkonné vzduchové chlazení počítá i s nasazením venku; napájí se ze sítě 100–240 V přes konektor IP65. Kufr měří 360 × 308 × 177 mm.

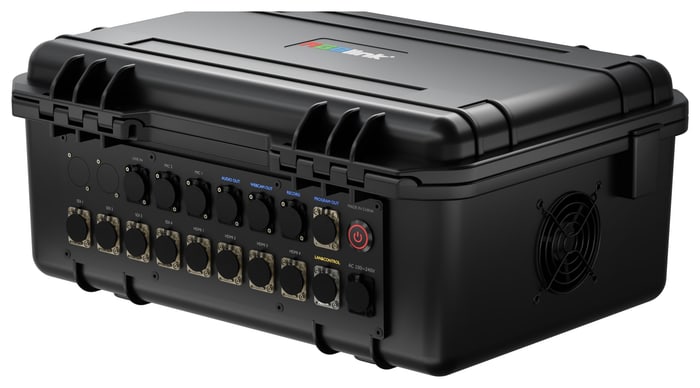

Konektory vyvedené na bok kufru

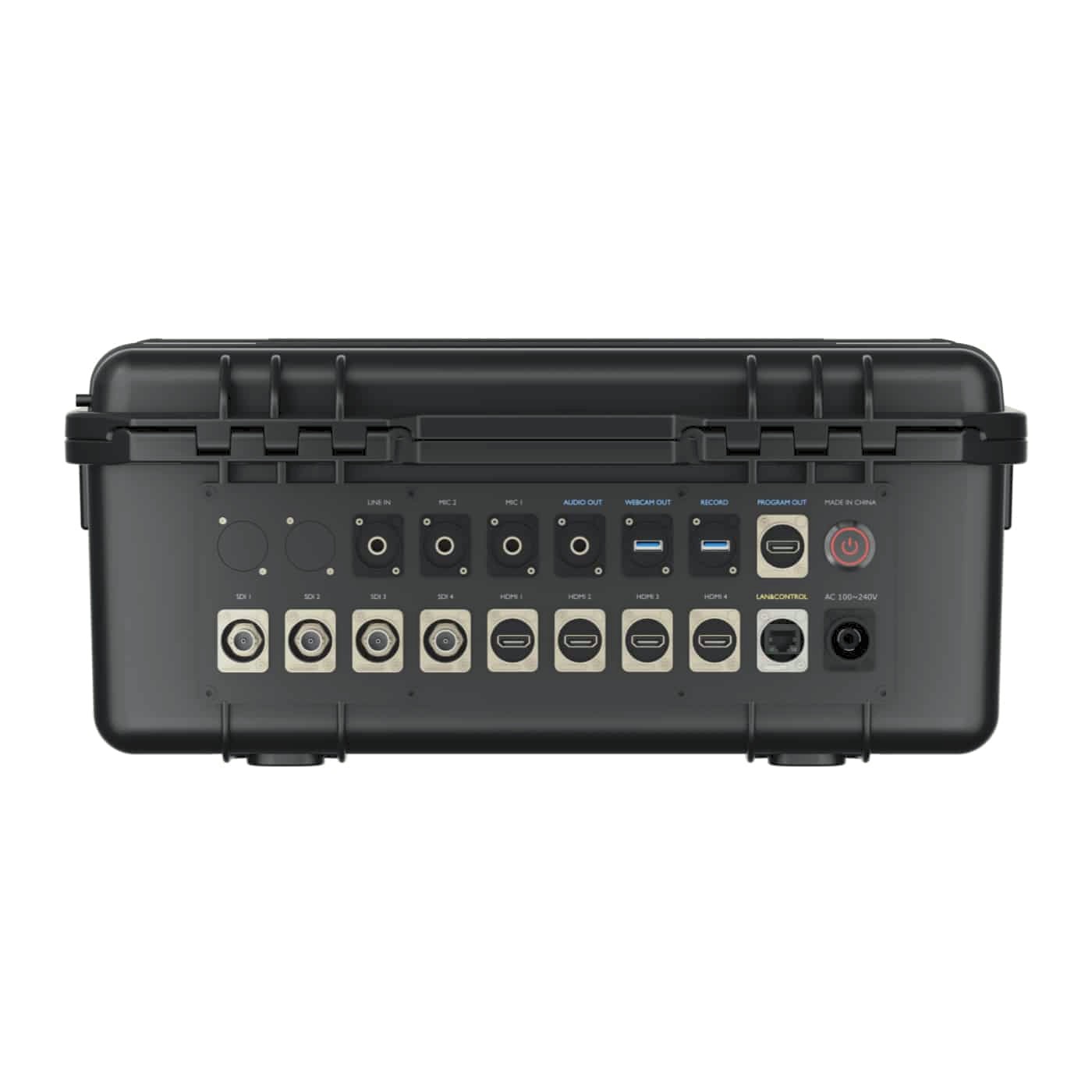

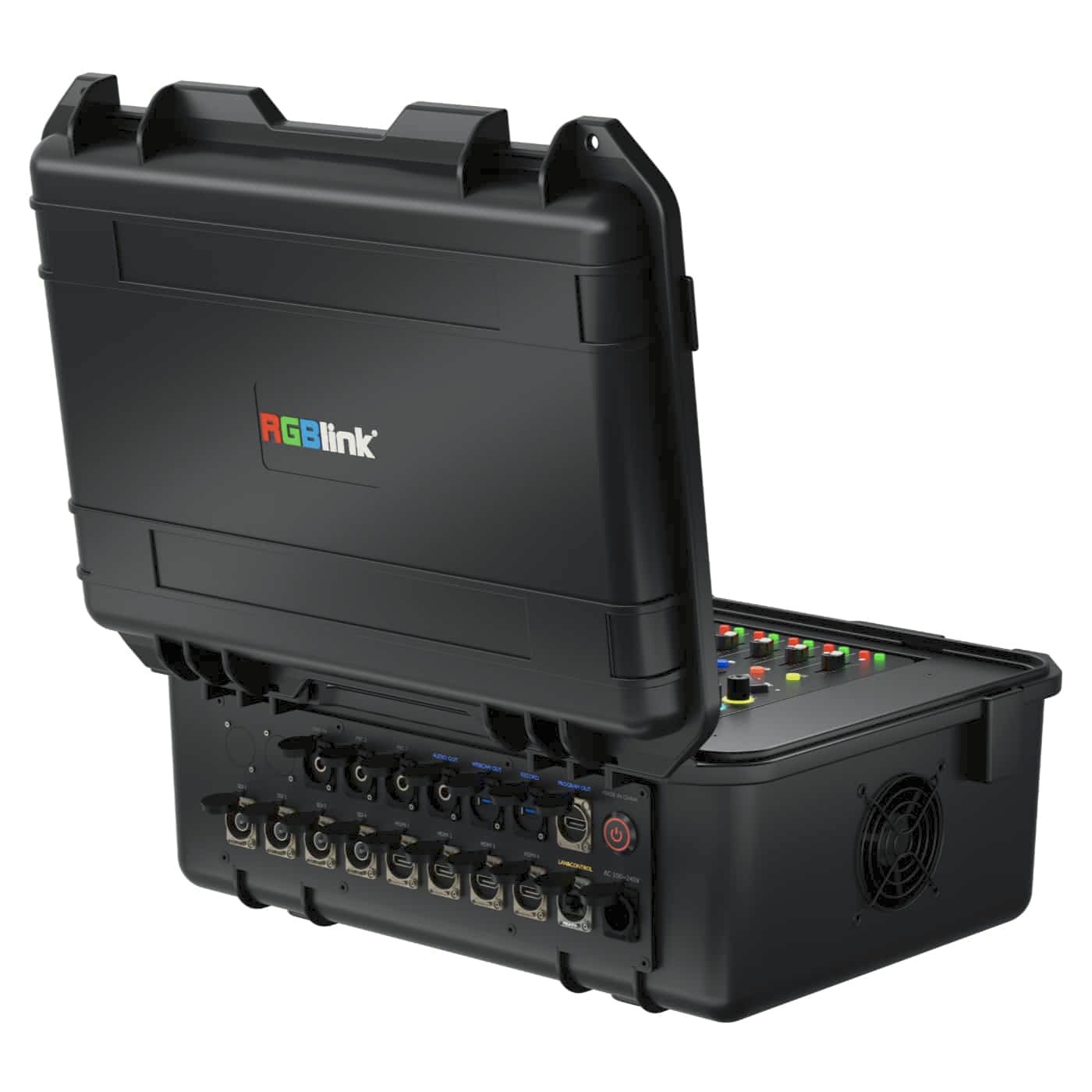

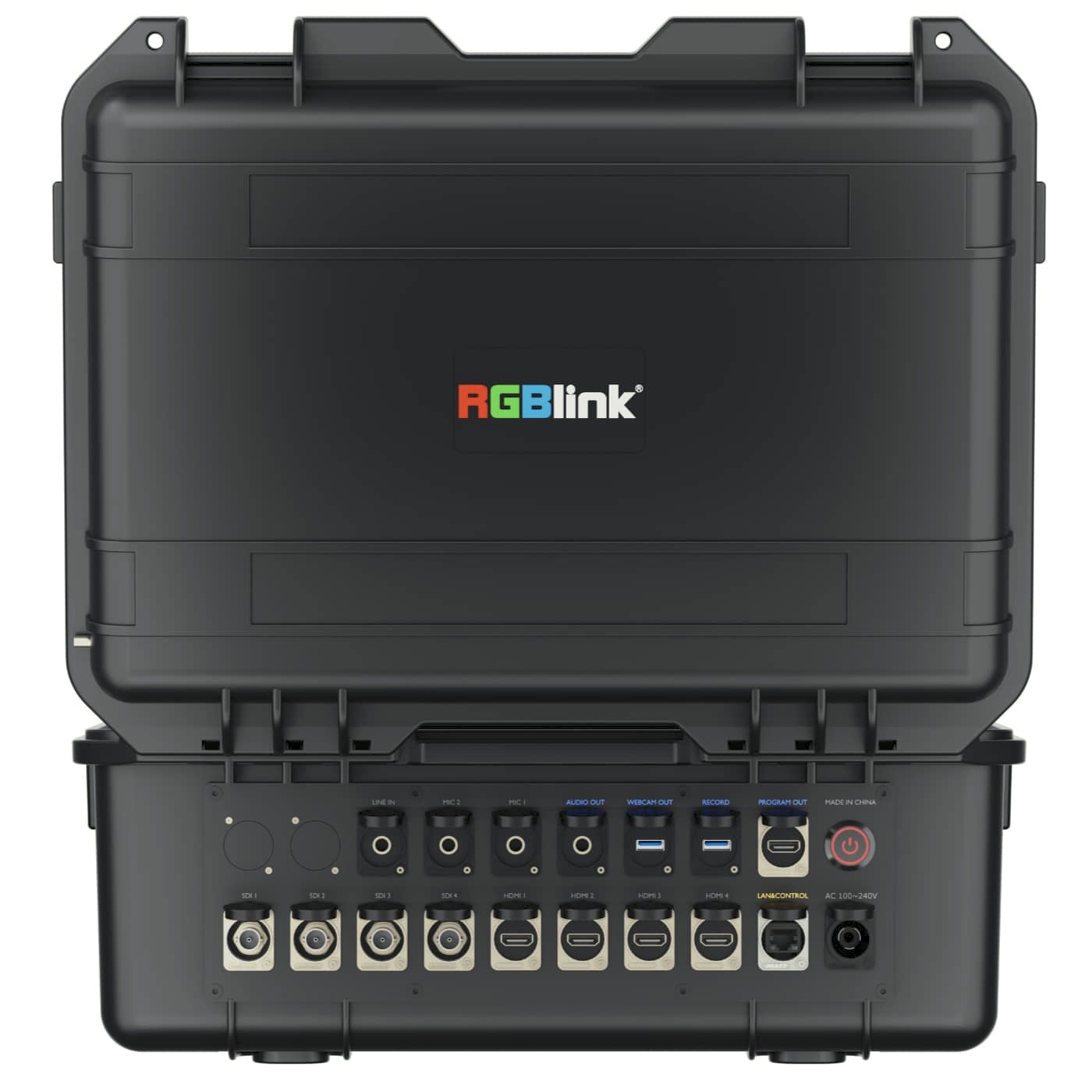

Vstupy a výstupy přepínače jsou vyvedené na panel s robustními leteckými konektory – čtyři SDI, čtyři HDMI, síť, výstup programu HDMI, záznam, výstup webkamery a zvukové vstupy a výstup. Kabely tak zapojíte do kufru, aniž byste sahali na samotný přepínač.

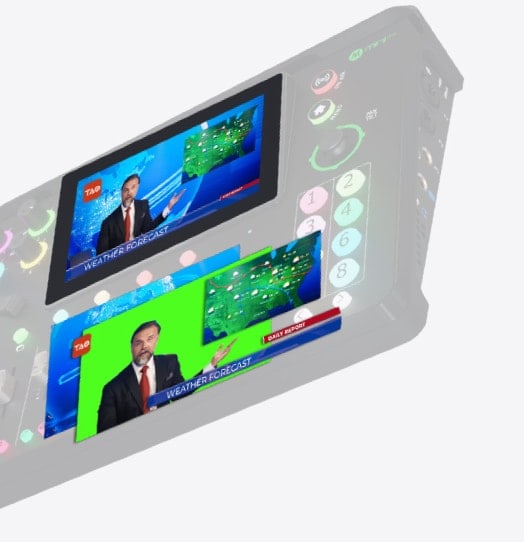

Vrstvy, grafika a výsledková tabule

Scénu poskládáte ze dvou video vrstev, obrázku na pozadí a grafiky z knihovny médií – loga, titulků nebo obrázků. Dynamické textové překryvy a výsledková tabule (scoreboard) zobrazí jména, skóre či čas přímo v přenosu; obraz v obraze a rozdělenou obrazovku nastavíte bez počítače.

Chroma key jedním dotykem

Moderátora před zeleným nebo modrým pozadím vyklíčujete přímo v přepínači a přenesete ho do virtuálního studia nebo před grafiku. Nastavení klíčování se ukládá do přednastavených scén spolu s ostatními parametry.

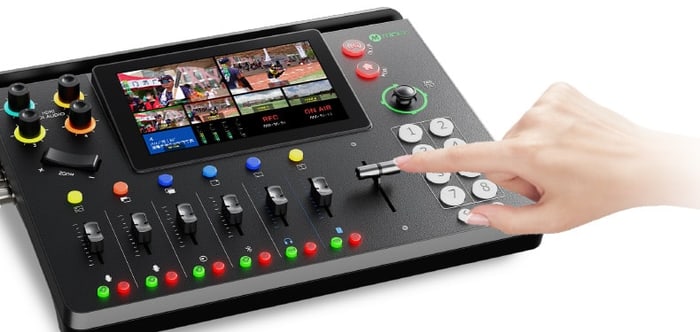

16 scén a 15 přechodů

Až 16 přednastavených scén uchová rozvržení vrstev, zdroje, klíčování i předvolby kamer PTZ; vyvoláte je tlačítky na panelu a lze je nechat i automaticky střídat. Mezi náhledem a programem přepínáte střihem, T-barem nebo automaticky s jedním z 15 přechodových efektů. Funkce VFA (obraz sleduje zvuk) přepíná obraz podle aktivního zvukového vstupu.

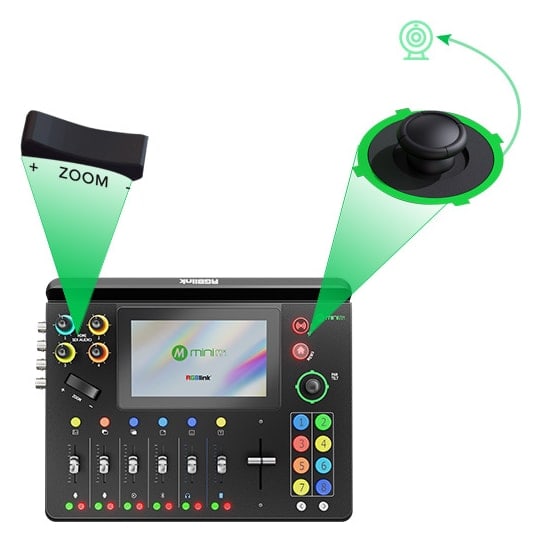

Ovládání kamer PTZ z panelu

Joystick a páčka zoomu ovládají kamery PTZ přes VISCA nebo NDI – natáčení, náklon, zoom i zaostření, včetně rychlosti pohybu. Předvolba kamery si pamatuje i vstup, takže po jejím vyvolání přepínač rovnou přepne na danou kameru. Kameru NDI připojíte jediným ethernetovým kabelem pro obraz i ovládání.

Stream, NDI a záznam současně

Přes ethernet streamuje mini-mx SDI přes RTMP(S) nejméně na čtyři platformy současně a zároveň může vysílat NDI. S RGBlink TAO Cloud streamujete až na 32 platforem a přepínač spravujete na dálku. Program se přitom nahrává do MP4 na USB disk nebo SSD až do 2 TB.

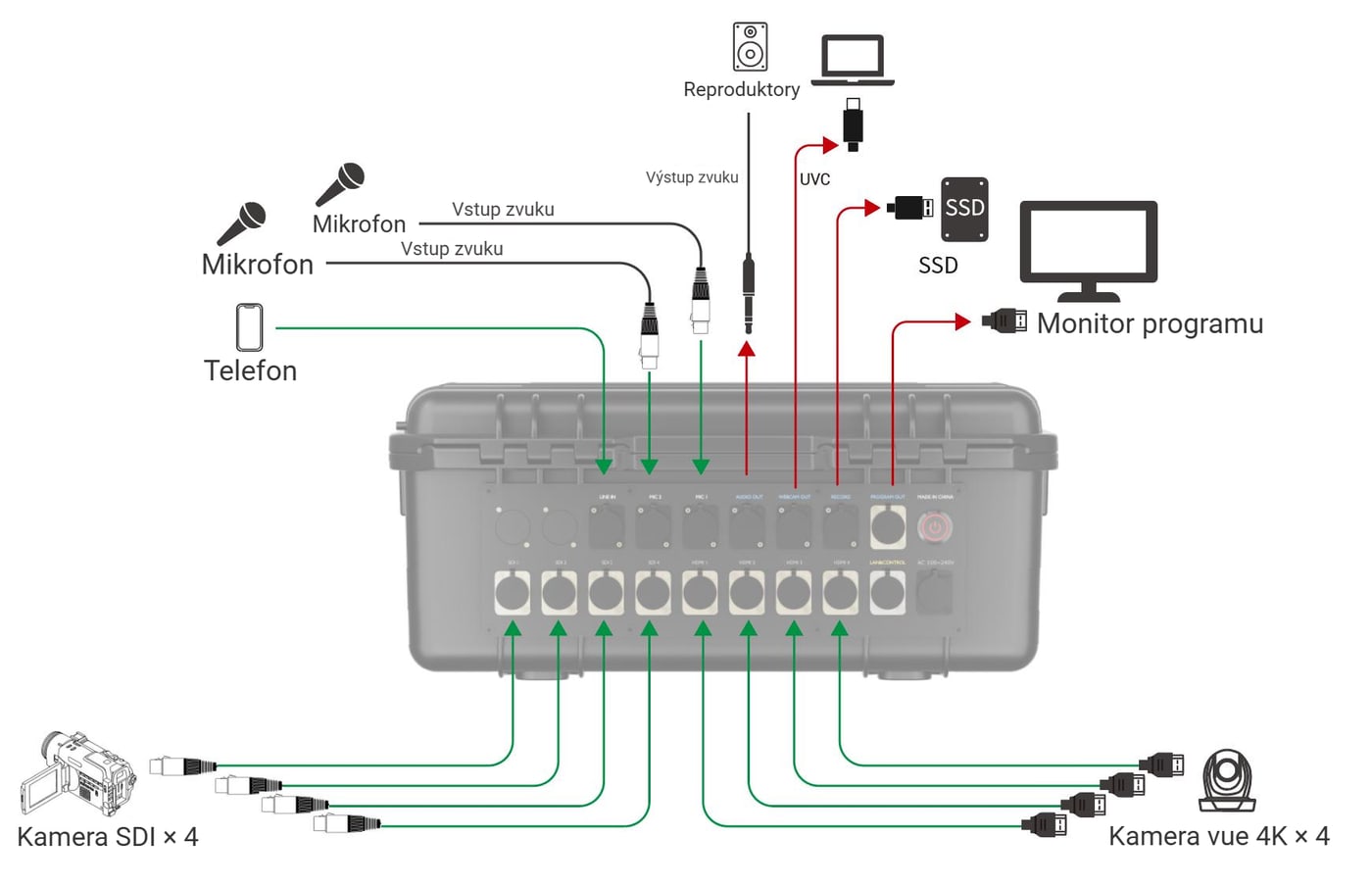

Příklad zapojení kufru

Zespodu čtyři kamery SDI a čtyři kamery 4K přes HDMI, nahoře mikrofony na vstupech MIC 1 a MIC 2, telefon na linkovém vstupu a reproduktory na zvukovém výstupu. Výstup webkamery vede do notebooku, záznam na SSD a výstup programu na monitor.

Další informace

RGBlink mini MX 4S je univerzální all-in-one přepínač pro produkci videa určený pro živé vysílání, televizní vysílání a hybridní produkci událostí. Je umístěn v odolném kufru z plastu PP s hydraulickou vzpěrou víka a vestavěným 14″ HD IPS monitorem a kombinuje přenosnost s robustní odolností. Zařízení disponuje celkem 10 video vstupy, včetně 4 × HDMI 2.0, 4 × SDI, 1 × USB-C a 1 × NDI|HX2 obousměrného vstupu, což umožňuje flexibilní integraci s kamerami, počítači a IP zdroji.

Přepínač podporuje ovládání PTZ kamer přes VISCA (IP) nebo NDI, což operátorům umožňuje přesné ovládání více kamer. Dotykový displej 5,5″ poskytuje intuitivní vizuální ovládání, zatímco výstup USB-C umožňuje přímé streamování ve formátu webové kamery UVC. Integrovaný záznam přes USB-C podporuje formát MP4 pro lokální záznam.

Profesionální integrace zvuku zahrnuje konektory LINE IN, duální MIC IN a audio OUT s vestavěným zvukovým mixérem a efektovým enginem pro živé míchání a synchronizaci. mini-mx-4S také nabízí chroma keying, vícevrstvou kompozici videa, rozložení obrazu v obraze a až 16 přednastavených scén pro plynulý produkční workflow. Streamování RTMP(s) umožňuje až čtyři simultánní výstupy platformy s podporou TAO Cloud a Web App pro vzdálenou správu.

Mezi další funkce patří vzduchové chlazení pro spolehlivý provoz venku a profesionální letecké konektory pro vysokou kvalitu signálu. Přenosný mini-mx-4S poskytuje kompletní profesionální produkční řešení v jediném kufru.

Klíčové vlastnosti:

• 10kanálové přepínání videa: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• Výstup programu HDMI, multiview na vestavěném 14″ monitoru
• Výstup USB-C UVC pro přímé streamování a použití webové kamery
• Integrované nahrávání MP4 přes USB-C (FAT32 / exFAT)
• Integrované ovládání PTZ kamery (VISCA přes IP, NDI)
• Dotykový displej 5,5″
• 14″ vestavěný HD IPS monitor
• Streamování RTMP(s) až na 4 platformy současně
• Audio mixér se vstupy a výstupy LINE/MIC
• Vícevrstvá kompozice videa, PIP, chroma key, 15 přechodů, přednastavení
• Kufr z plastu PP se vzduchovým chlazením a hydraulickou vzpěrou
