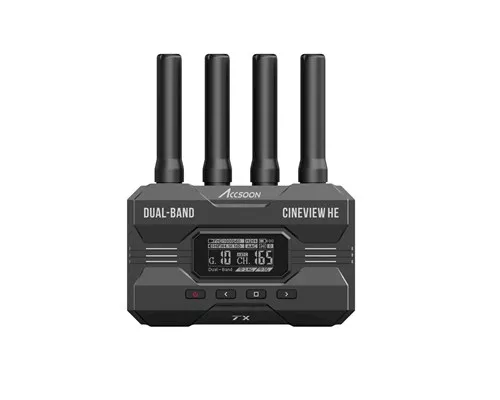

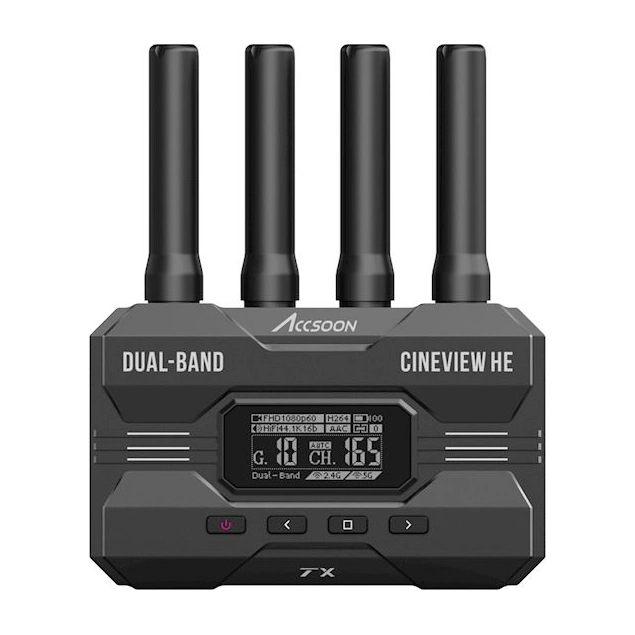

Accsoon CineView HE TX je samostatný bezdrátový HDMI vysílač pro kamerový rig a rozšíření monitorovací sestavy CineView HE. Přenáší Full HD až 60p a zvuk PCM současně v pásmech 2,4 a 5 GHz, s latencí pod 60 ms bez započtení kamery a dosahem až 350 m při přímé viditelnosti bez překážek a rušení. Plnohodnotný HDMI vstup a lokální loop-out propojí kameru a její…
Accsoon CineView HE TX je samostatný bezdrátový HDMI vysílač pro kamerový rig a rozšíření monitorovací sestavy CineView HE. Přenáší Full HD až 60p a zvuk PCM současně v pásmech 2,4 a 5 GHz, s latencí pod 60 ms bez započtení kamery a dosahem až 350 m při přímé viditelnosti bez překážek a rušení. Plnohodnotný HDMI vstup a lokální loop-out propojí kameru a její náhledový monitor. Jeden TX obslouží celkem nejvýše čtyři hardwarové přijímače nebo mobilní zařízení s Accsoon SEE. Pro vzdálený HDMI monitor či UVC do počítače potřebujete kompatibilní přijímač, který se pořizuje zvlášť. Napájení zajišťuje baterie NP-F, DC 7,4–16,8 V nebo USB-C 5 V; baterie, kabely a monitory nejsou součástí balení.
ACCSOON CINEVIEW HE · TX
HDMI z kamery pro štáb
Samostatný vysílač posílá Full HD obraz jedné kamery do kompatibilních přijímačů nebo mobilních zařízení s Accsoon SEE. HDMI loop-out zachová monitor na kameře. Hardwarový přijímač se pořizuje zvlášť.
Full HD 60p2,4 + 5 GHzHDMI IN/OUT

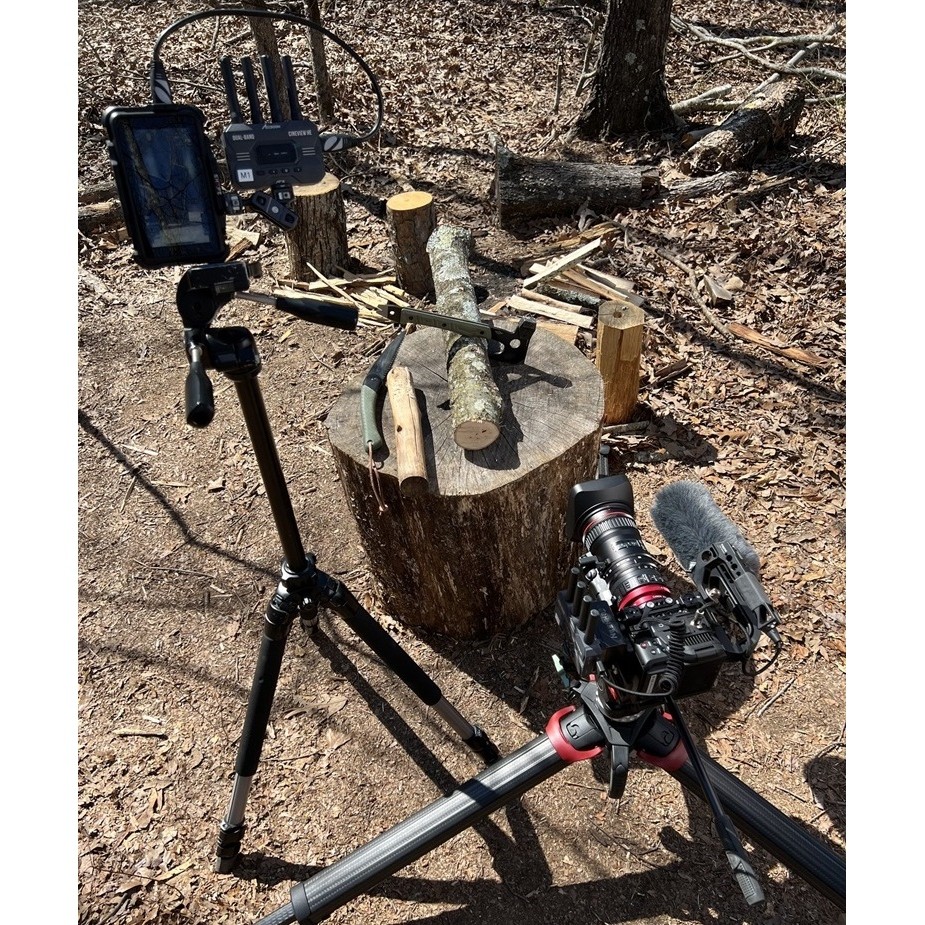

Kontrola záběru mimo kameru

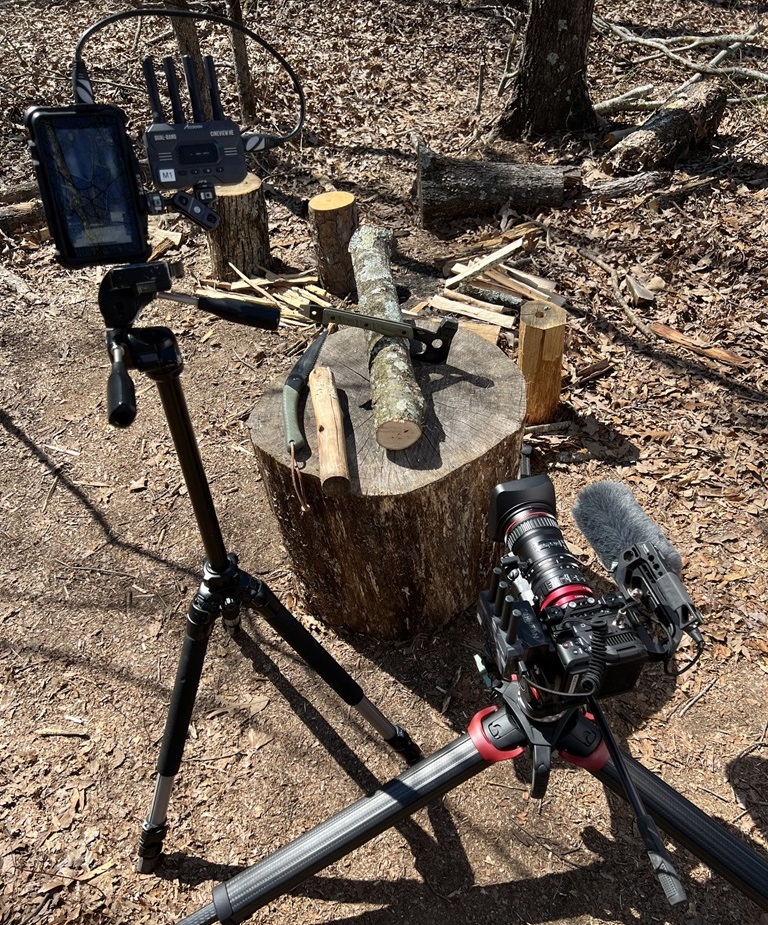

TX upevníte na kamerový rig a připojíte k HDMI výstupu kamery. Samostatně zakoupený kompatibilní RX napájí obrazem vzdálený HDMI monitor; telefon či tablet přijímá přímo v Accsoon SEE. Fotografie výrobce s přesným modelem HE ukazuje celou kamerovou a monitorovací sestavu, nikoli obsah balení samotného vysílače.
Dvě pásma pro jeden obraz

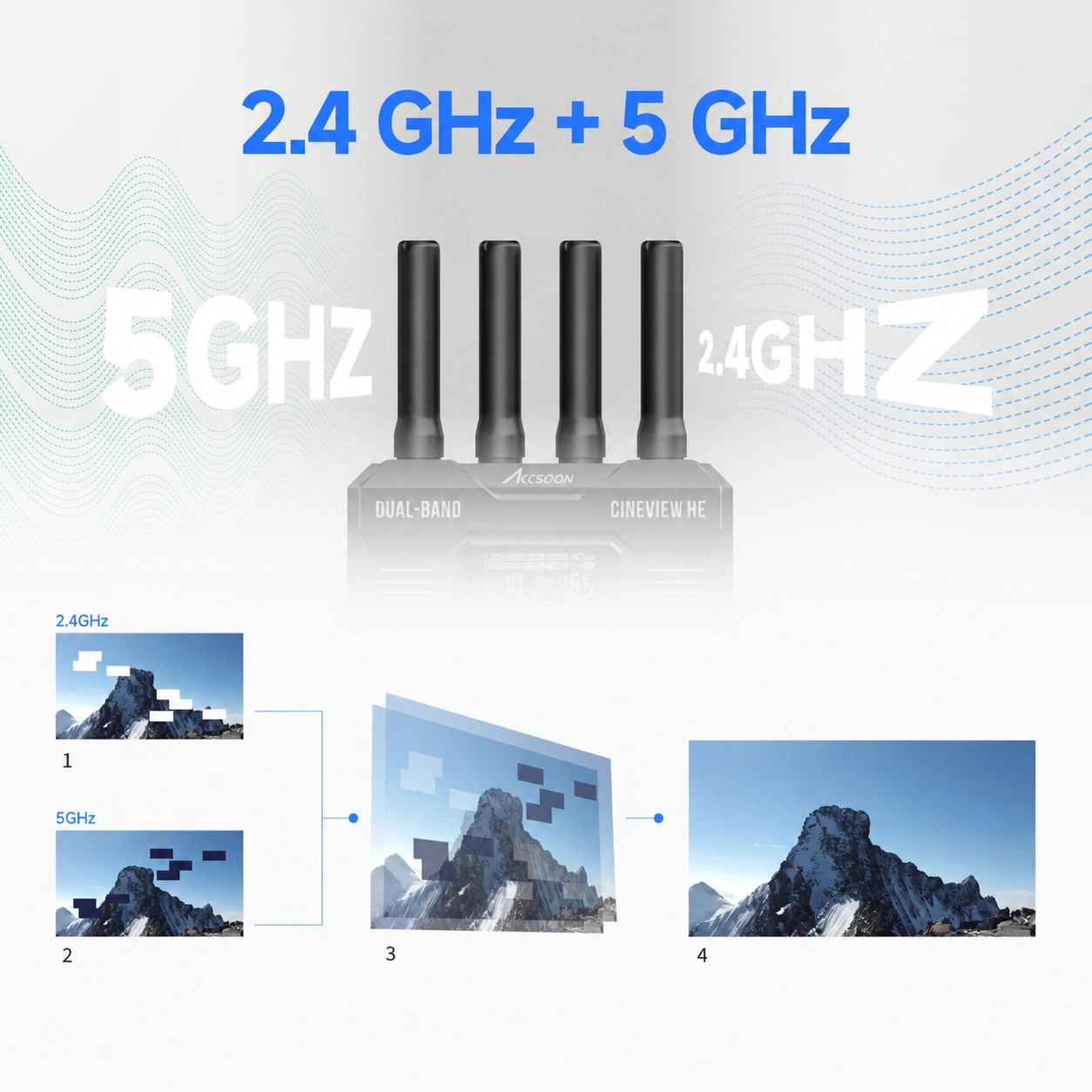

CineView HE současně přenáší obraz v pásmech 2,4 a 5 GHz. Přijímač porovnává oba datové proudy a skládá z nich výsledný obraz, což pomáhá omezovat vliv rušení. Schéma: 1 a 2 ukazují výpadky jednotlivých pásem, 3 jejich spojení v RX a 4 obnovený obraz. Přenos zůstává závislý na okolním rádiovém prostředí.

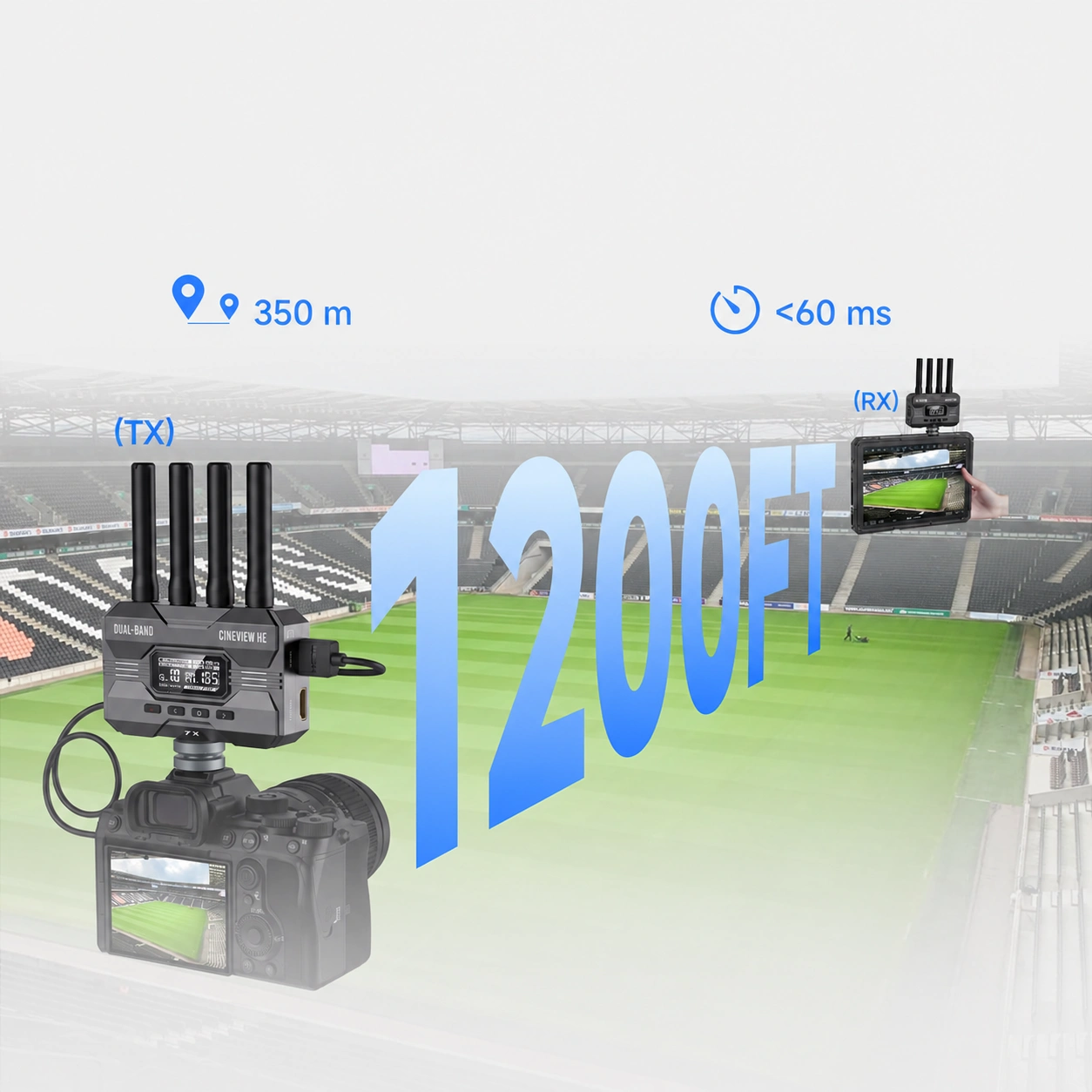

Dosah až 350 metrů
Výrobce uvádí dosah až 350 m při přímé viditelnosti, bez překážek a rušení. Latence bezdrátového přenosu je menší než 60 ms a nezahrnuje zpoždění kamery. Tato kombinace je vhodná pro kontrolu záběru na place; vzdálenost při příjmu na telefonu se může lišit od hardwarového přijímače.

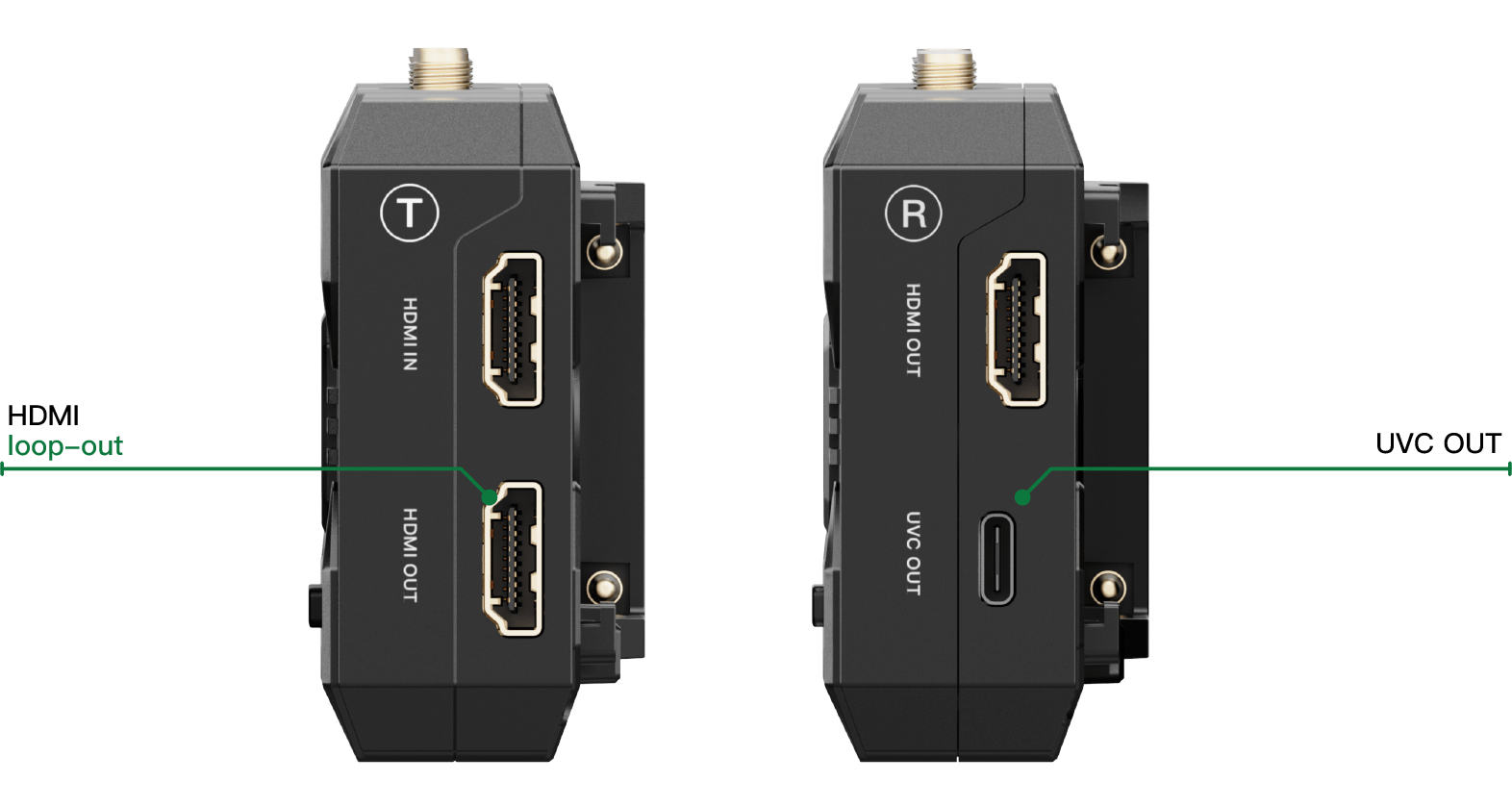

HDMI u kamery, HDMI a UVC u RX

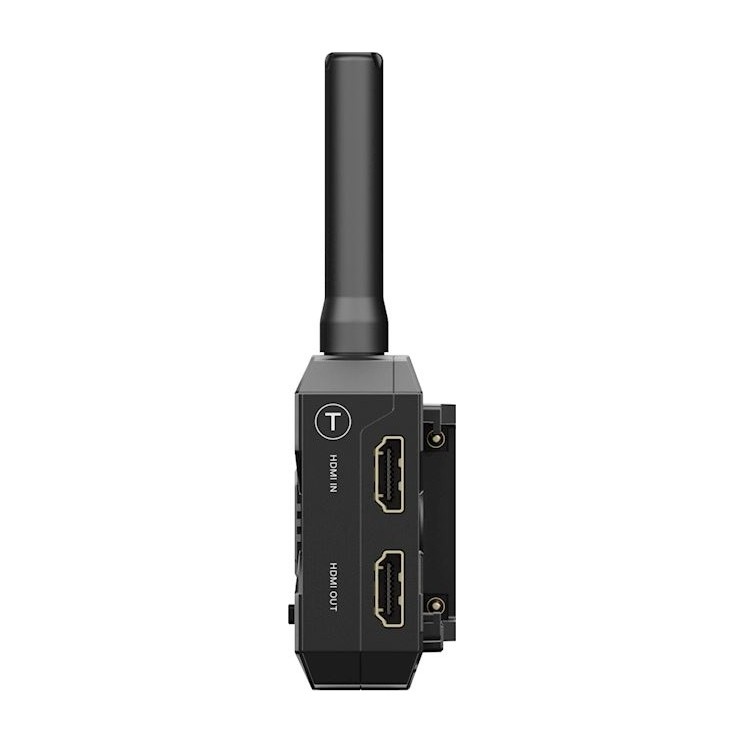

Tento TX má plnohodnotný HDMI vstup a lokální HDMI loop-out pro monitor na kameře. Kabelový loop-out nepřidává zpoždění bezdrátového přenosu. RX na pravé straně schématu se pořizuje zvlášť: jeho HDMI a USB-C UVC výstupy nejsou konektory tohoto vysílače. HE přenáší Full HD až 60p a zvuk PCM; nepřijímá 4K ani SDI.

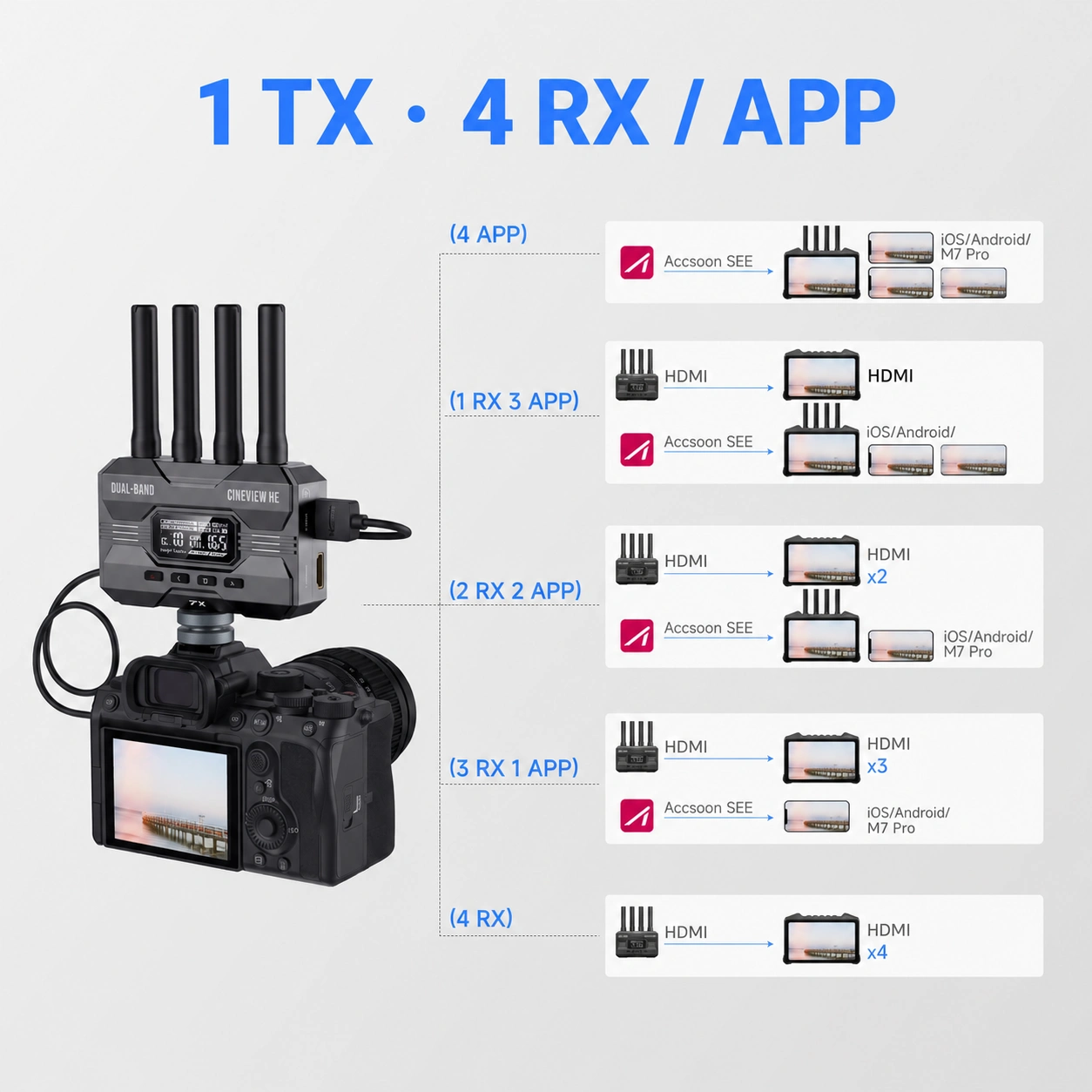

Až čtyři přijímací zařízení
Jeden TX obslouží nejvýše čtyři bezdrátová přijímací zařízení celkem. Kombinujte samostatně zakoupené kompatibilní RX s telefony či tablety v Accsoon SEE pro iOS a Android: například 1 RX + 3 mobilní zařízení nebo 4 RX. Telefon přijímá přímo z TX; kabelový monitor za RX další slot neobsazuje. Toto balení obsahuje pouze jeden vysílač.

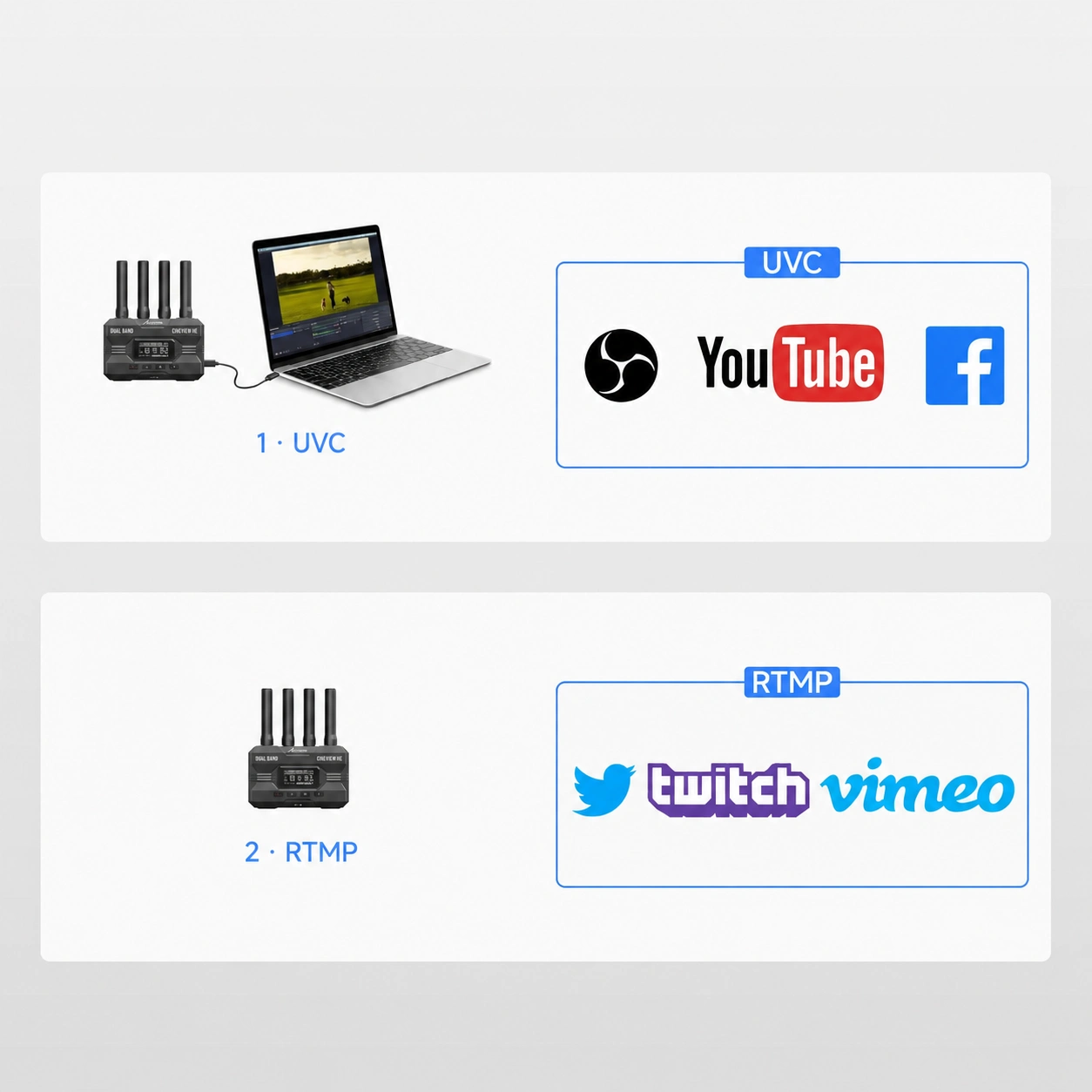

Obraz do počítače bez převodníku
1 · UVC: samostatně zakoupený HE přijímač připojíte datovým USB-C kabelem k počítači a obraz použijete například v OBS bez další zachytávací karty. Tento TX nemá datový výstup UVC. 2 · RTMP: Accsoon SEE v telefonu nebo tabletu využívá internetové připojení mobilního zařízení. TX nevysílá přímo na internet; podpora cílové služby závisí na aplikaci a aktuálních podmínkách platformy.

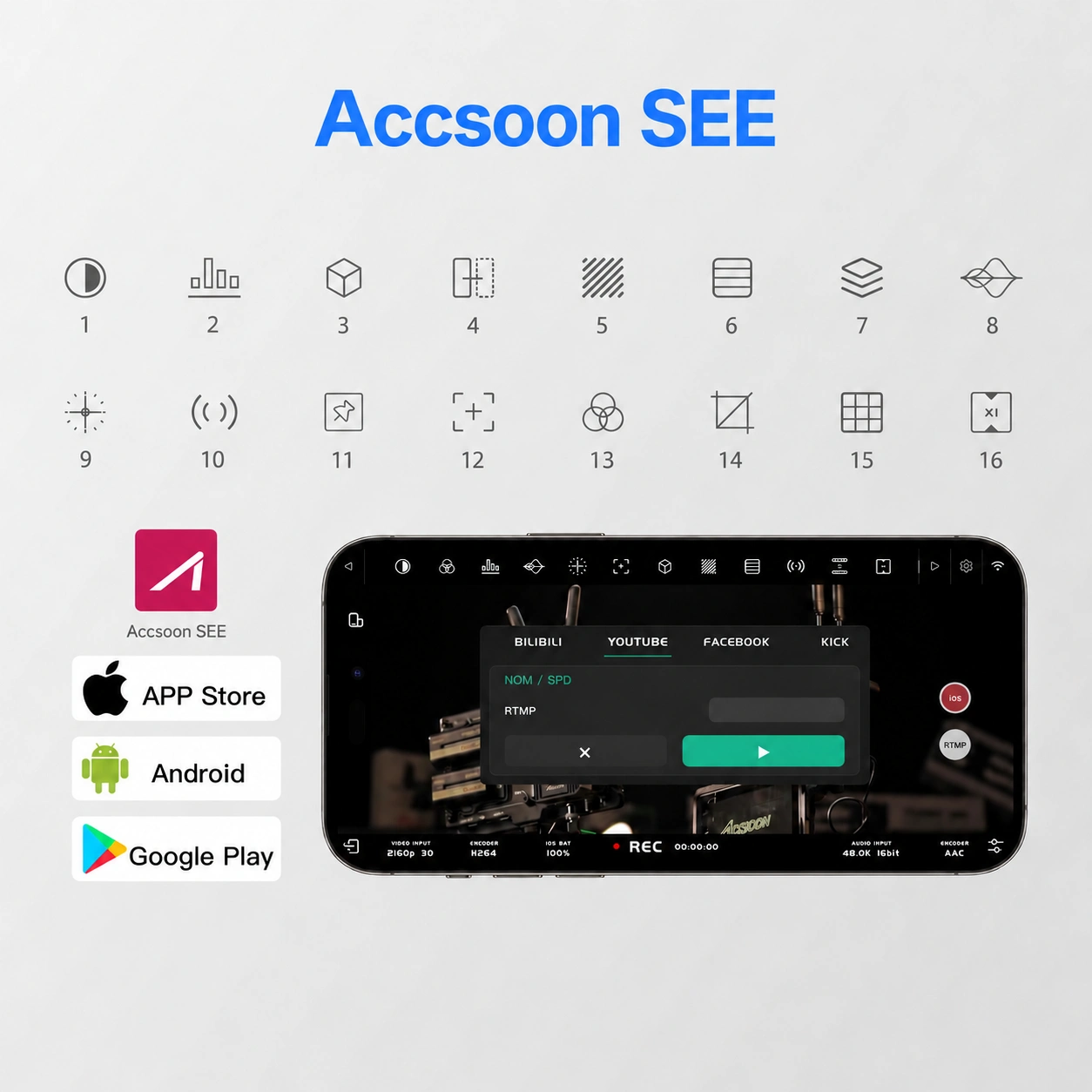

Nástroje aplikace Accsoon SEE
Mobilní příjem doplňuje kontrola expozice, barev, kompozice a ostrosti, záznam i živé vysílání v aplikaci Accsoon SEE. Číslovaná legenda odpovídá ikonám výrobce. Snímek rozhraní ilustruje aplikaci; přenos CineView HE zůstává Full HD.
Černobílý náhled
Histogram
LUT
Zrcadlení
Zebra
Falešné barvy
Překrytí obrazu
Waveform
Vektorskop
Zvuk
Značky
Ostření
RGB
Snímky obrazovky
Mřížky
Korekce zobrazení
Napájení podle vašeho rigu

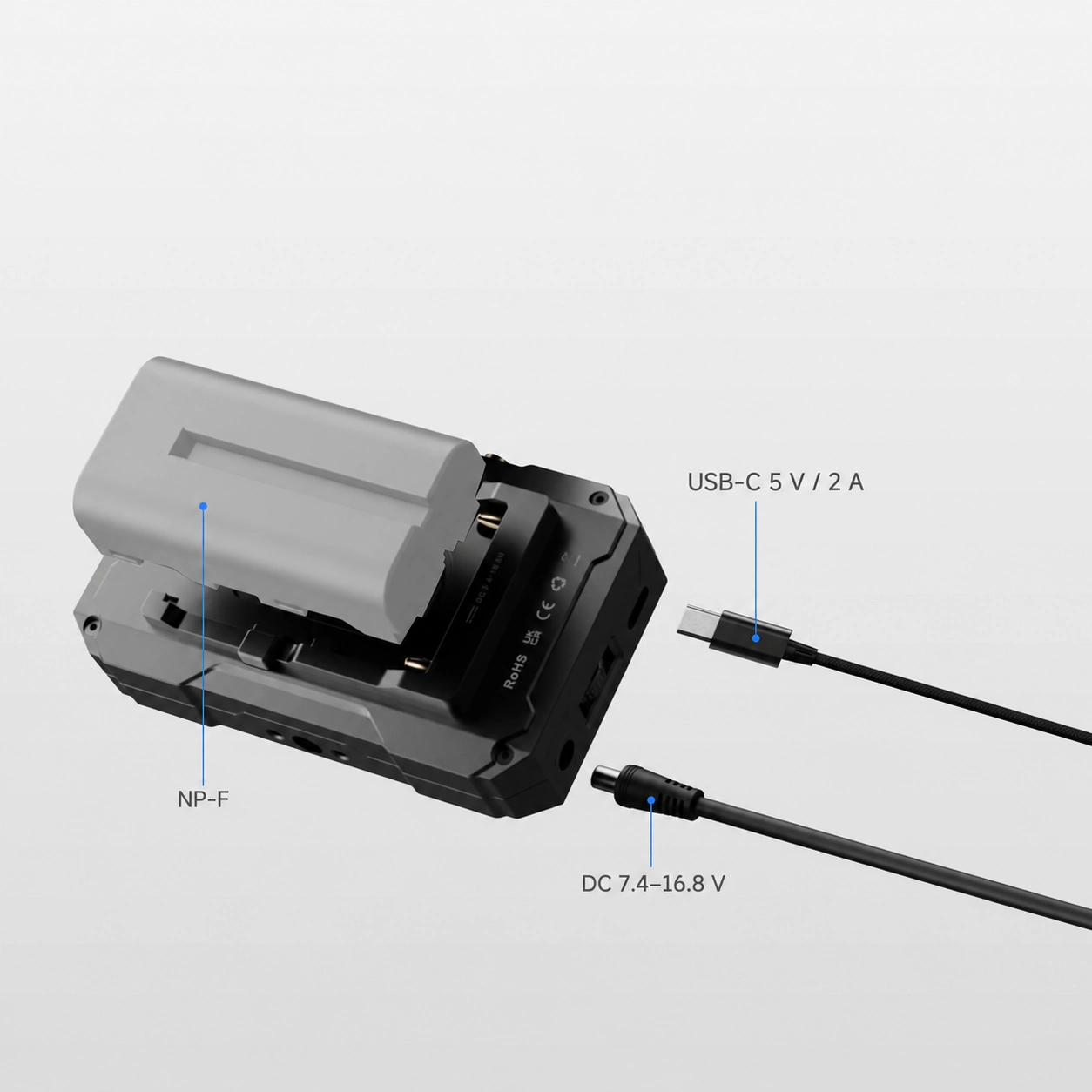

Vysílač napájíte baterií NP-F550/750/970, přes DC 7,4–16,8 V nebo USB-C 5 V ze zdroje alespoň 2 A. DC konektor je 5,5 × 2,1 mm s kladným středem. USB-C na TX slouží k napájení; datový port UVC vyobrazený na RX patří samostatně zakoupenému přijímači. Baterie, zdroje a napájecí kabely nejsou součástí balení. USB-C nenabíjí baterii NP-F.

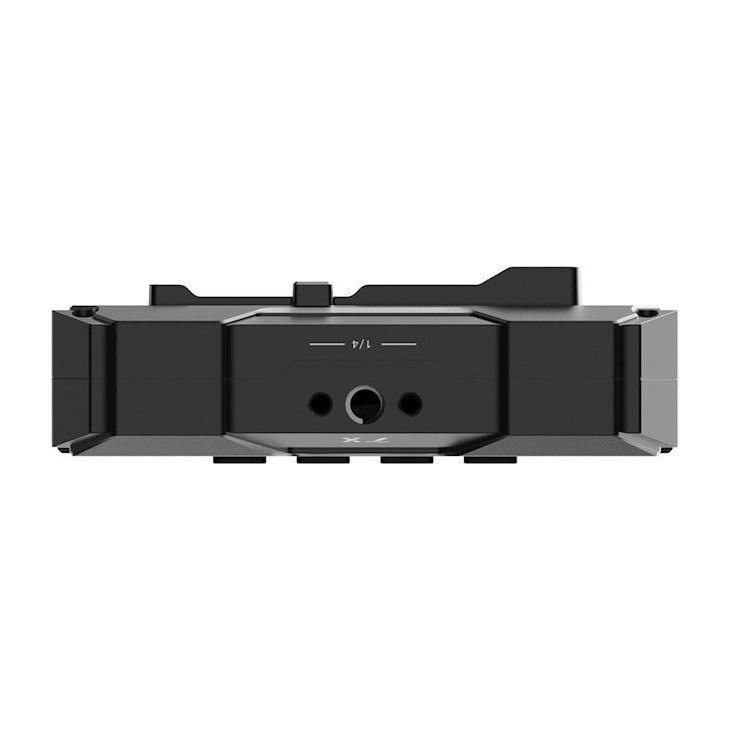

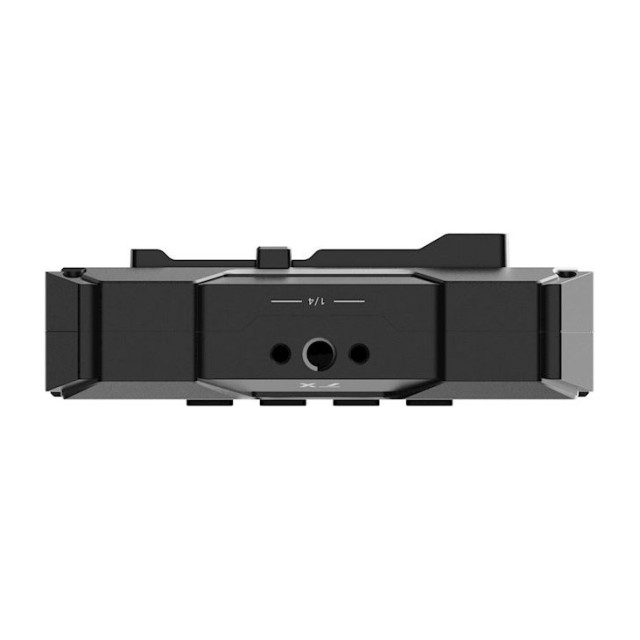

Při zapnutí TX automaticky vybere přenosový kanál. Jednotky párujete otočným voličem skupiny 0–F; režimy HQ, NOM a SPD umožňují zvolit důraz na obraz či rychlost. Hliníkové tělo bez ventilátoru nepřidává hluk ventilátoru na place. Každá jednotka má 1,3″ OLED, hmotnost uváděnou výrobcem 200 g a závit 1/4″-20. Před připojením dalších modelů ověřte přesnou kompatibilitu a firmware; HE/SE neznamená univerzální kompatibilitu všech zařízení Accsoon.
OBSAH BALENÍ
Vysílač Accsoon CineView HE TX ×1

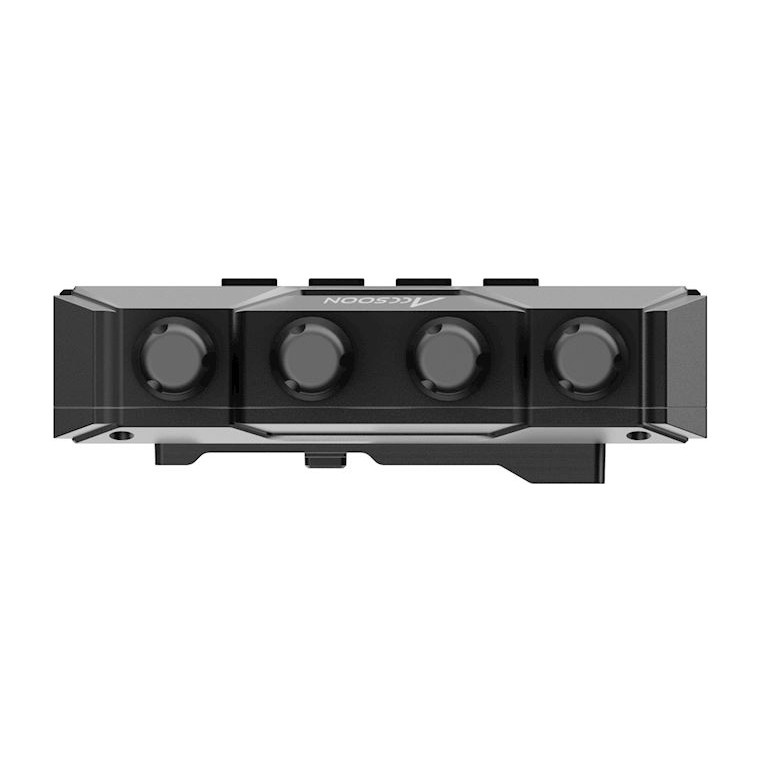

Antény pro vysílač
Adaptér do sáněk ×1
Návod k použití ×1
SPECIFIKACE
Pásma: 2,4 GHz + 5 GHz
Maximální rozlišení: 1920 × 1080, 60p
Dosah: Až 350 m; přímá viditelnost, bez překážek a rušení
Latence: <60 ms; bez latence kamery
Přijímací zařízení: Nejvýše 4 celkem na jeden TX
Zvuk: PCM, 44,1/48 kHz, 16/24 bit
Displej jednotky: OLED 1,3″
Baterie: NP-F550 / NP-F750 / NP-F970
DC napájení: 7,4–16,8 V
DC konektor: 5,5 × 2,1 mm, zásuvka, kladný střed
USB-C napájení: 5 V; zdroj alespoň 2 A
Rozměry jedné jednotky: 105 × 66 × 32 mm, bez antén
