Accsoon Multi-Directional Cold Shoe Adapter

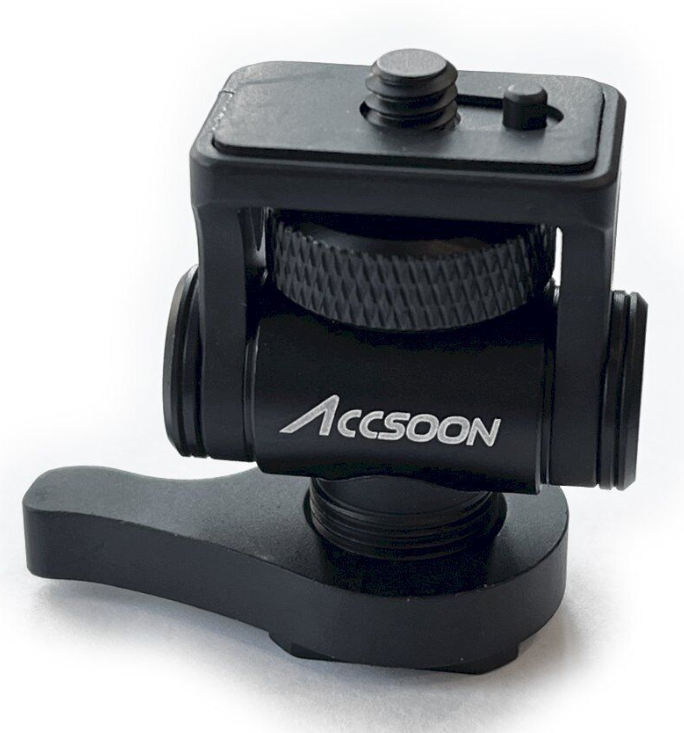

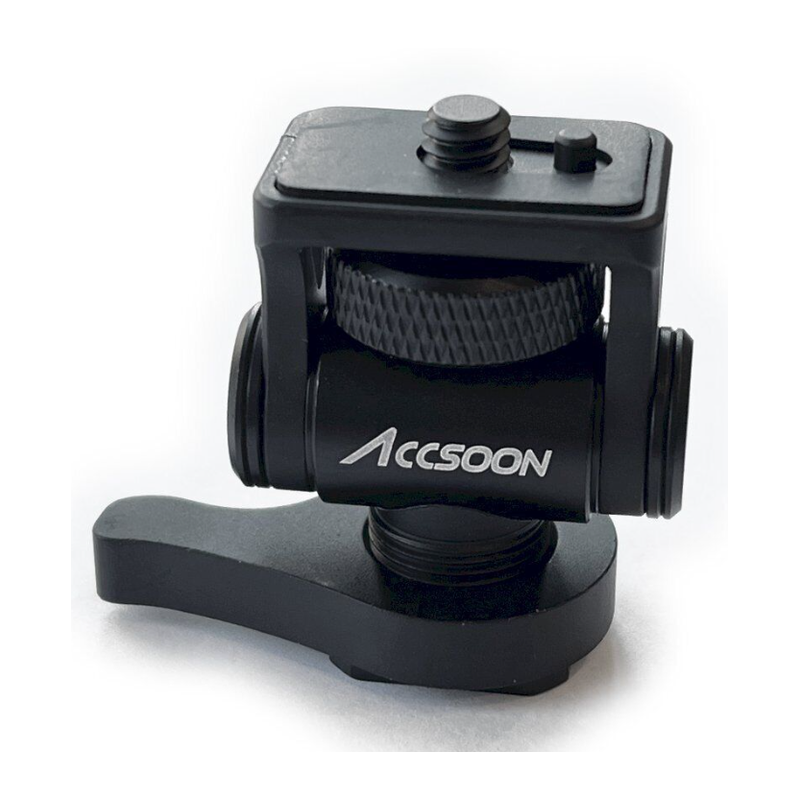

Accsoon Multi-Directional Cold Shoe Adapter ACC-AA-01 upevní monitor, bezdrátový videopřenos nebo jiné kompatibilní příslušenství s montážním závitem 1/4″-20 na patici cold shoe kamery, klece či rigu. Hliníkový adaptér unese až 2 kg a umožňuje náklon 180° i panoramatické otočení 360°, takže si obrazovku nastavíte podle polohy kamery a svého stanoviště. Zajišťovací kolečko, aretační kolíky a protiskluzová podložka pomáhají udržet spoj pevný; přiloženým imbusovým klíčem jej můžete dotáhnout. Kompaktní tělo váží 43 g a jeho základna má také závitový otvor 1/4″. Výrobce uvádí kompatibilitu s řadami CineView HE, SE, 2 SDI a Nano, převodníky SeeMo, SeeMo Pro a SeeMo 4K i klecí PowerCage Mini. Balení obsahuje adaptér a imbusový klíč; kamera a ostatní vyobrazená zařízení se dodávají samostatně.

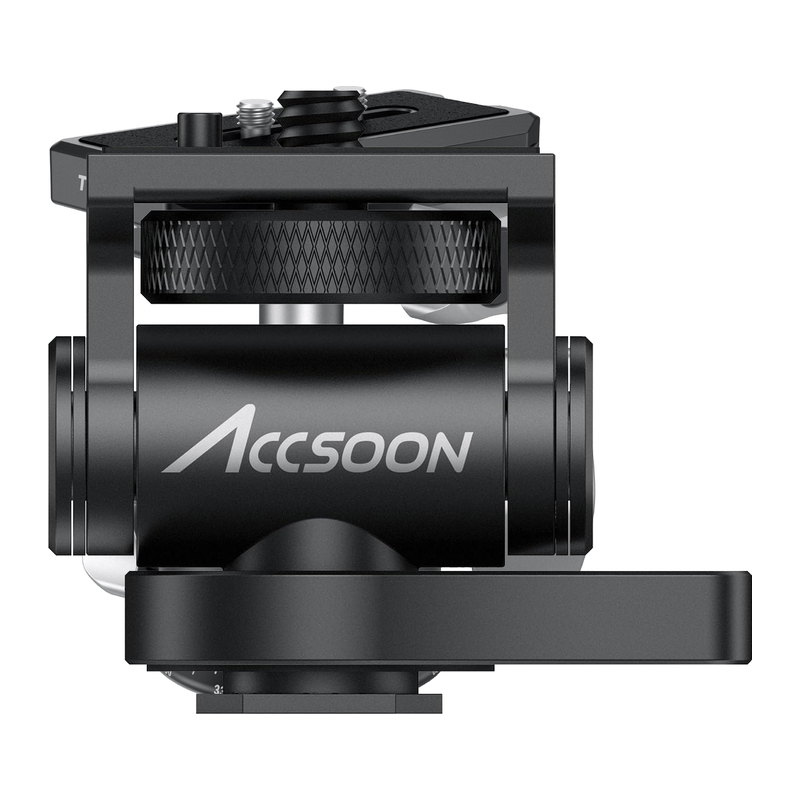

Accsoon ACC-AA-01

MONITOR V POTŘEBNÉM ÚHLU

Kompaktní hliníkový adaptér pro příslušenství do 2 kg. Uchycení cold shoe a šroub 1/4″-20 propojí kompatibilní zařízení s kamerou, klecí nebo rigem.

2 kg180° / 360°1/4″-20

Zvětšit obrázek

PŘÍSLUŠENSTVÍ NA KAMEŘE

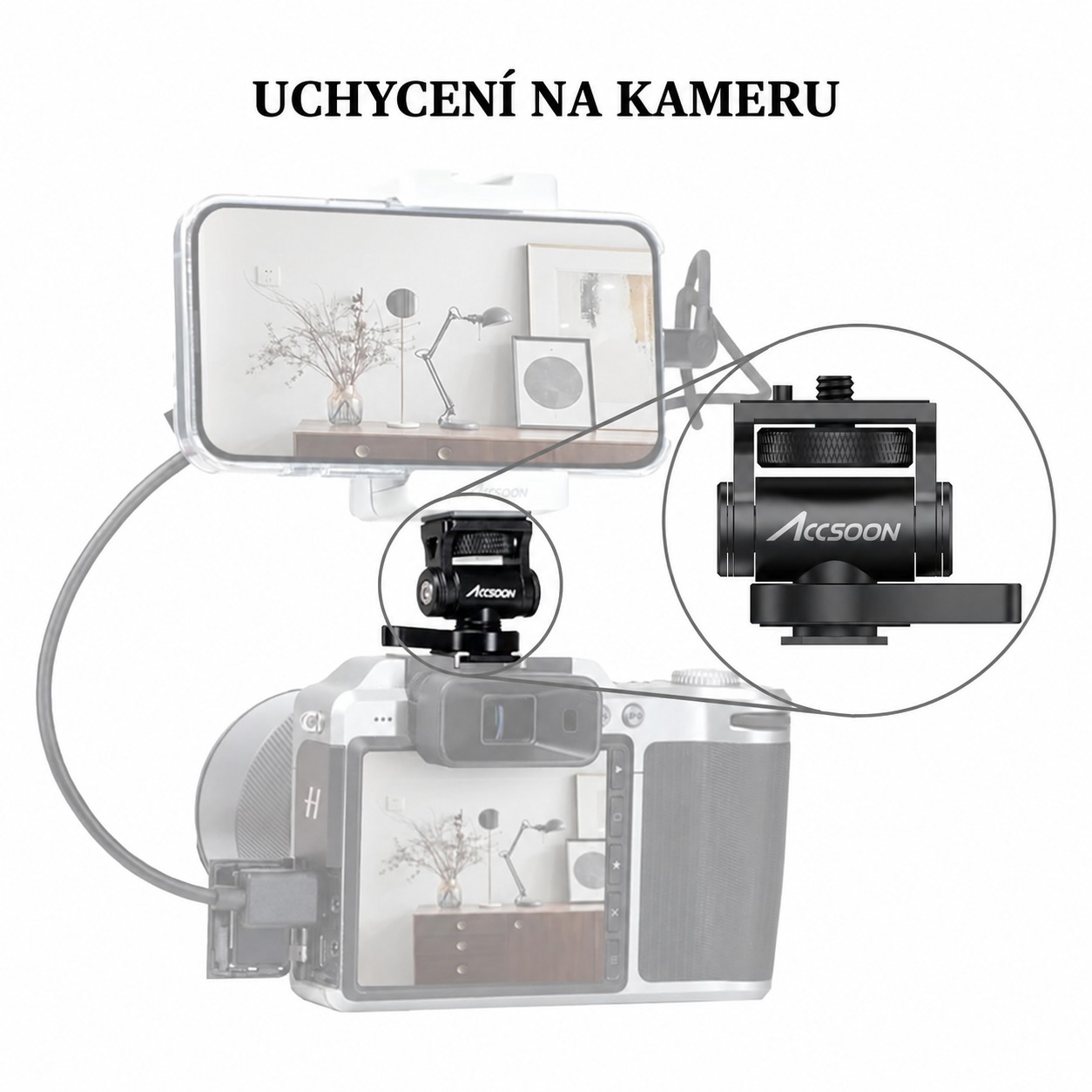

Patka cold shoe propojí adaptér s odpovídající paticí kamery, klece nebo rigu. Horní šroub 1/4″-20 je určen pro kompatibilní monitor či jiné příslušenství do 2 kg. Obrázek výrobce ukazuje montáž v sestavě s telefonem a převodníkem; tato zařízení nejsou součástí balení.

NASTAVTE ÚHEL OBRAZOVKY

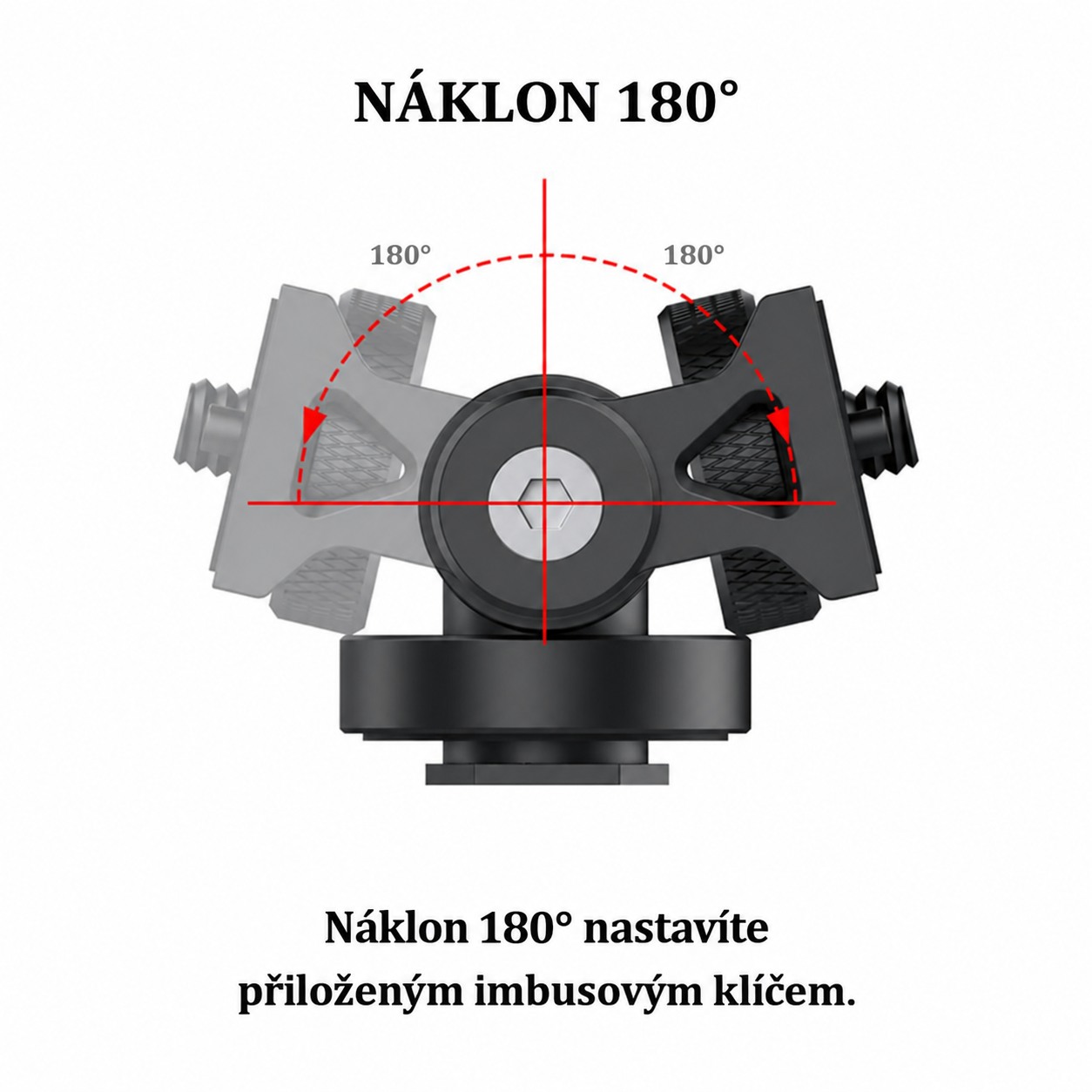

Rozsah náklonu 180° a panoramatické otočení 360° pomáhají přizpůsobit polohu monitoru záběru i místu, odkud kameru obsluhujete. Před natáčením zvolte úhel, zajistěte uchycení a zkontrolujte vedení kabelů tak, aby neomezovaly pohyb sestavy.

Zvětšit obrázek

Zvětšit obrázek

OVLÁDÁNÍ A MONTÁŽNÍ BODY

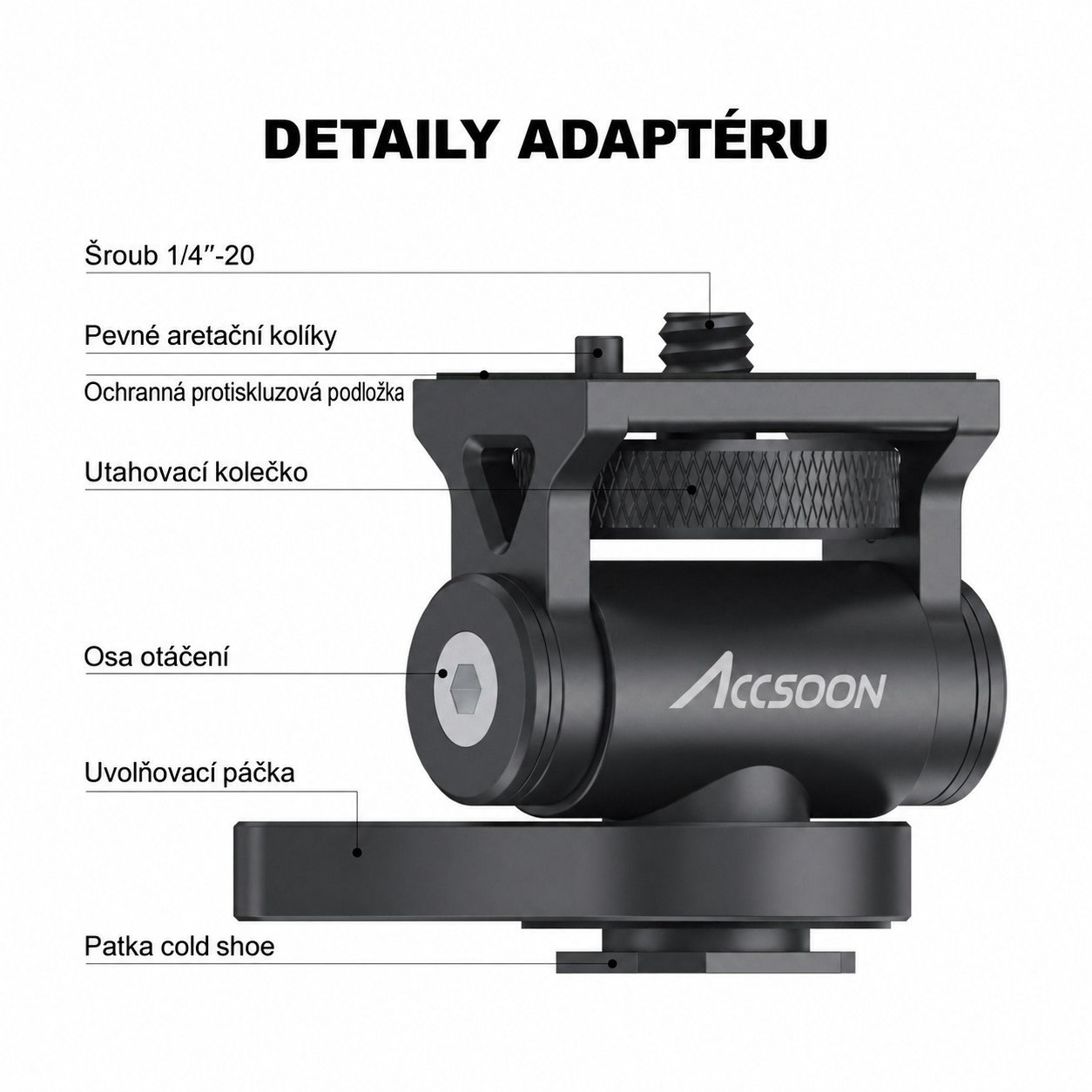

Diagram ukazuje šroub 1/4″-20, aretační kolíky, ochrannou protiskluzovou podložku, utahovací kolečko, osu otáčení, uvolňovací páčku a patku cold shoe. Jednotlivé prvky vám pomohou rozpoznat montážní rozhraní a správně nastavit adaptér v sestavě.

PEVNÉ ZAJIŠTĚNÍ SPOJE

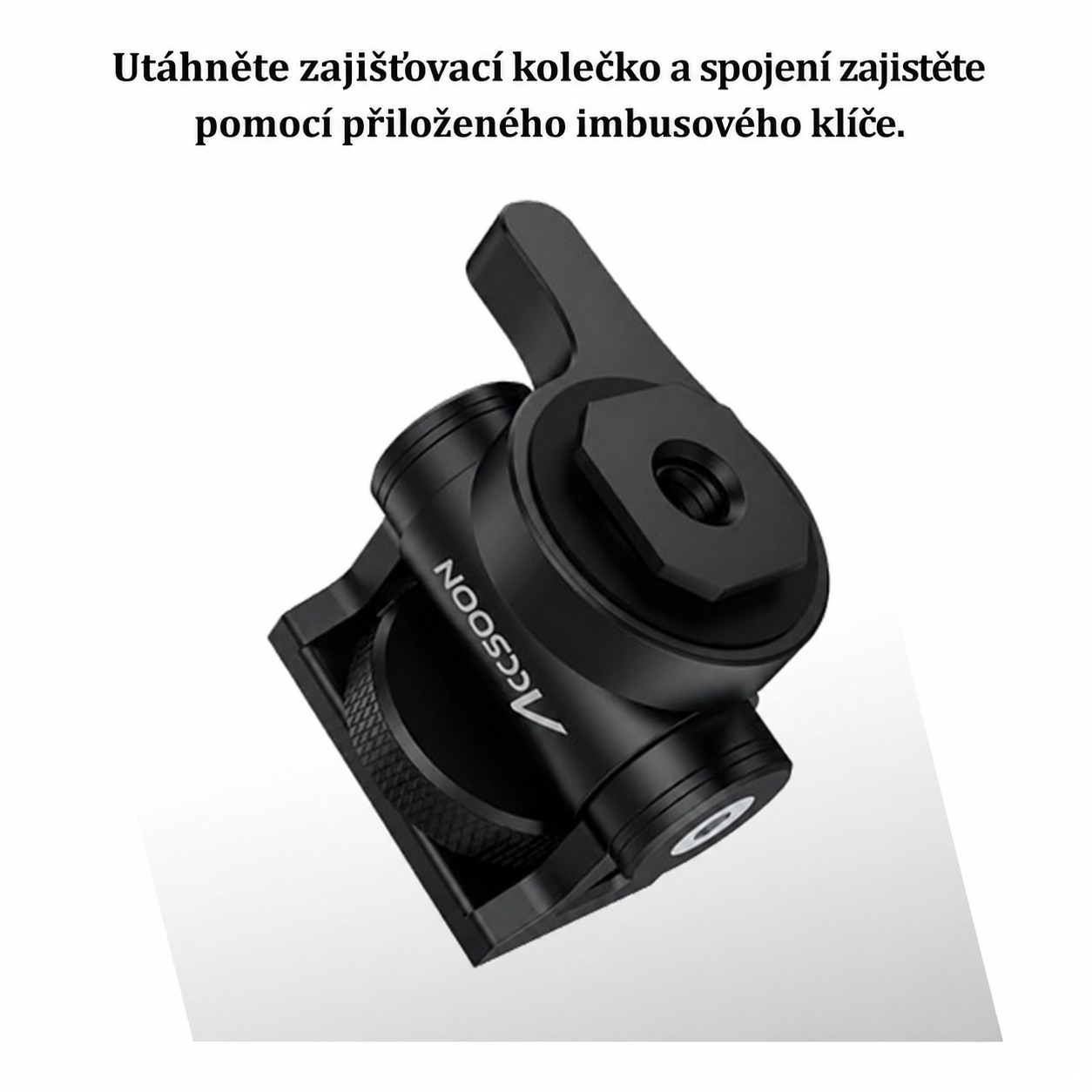

Po nasazení příslušenství utáhněte zajišťovací kolečko. Přiložený imbusový klíč umožňuje spoj dále dotáhnout. Hliníková konstrukce má nosnost 2 kg; tento limit platí pro připojené příslušenství, ne pro celou kamerovou sestavu.

Zvětšit obrázek

Zvětšit obrázek

COLD SHOE A ZÁVIT 1/4″

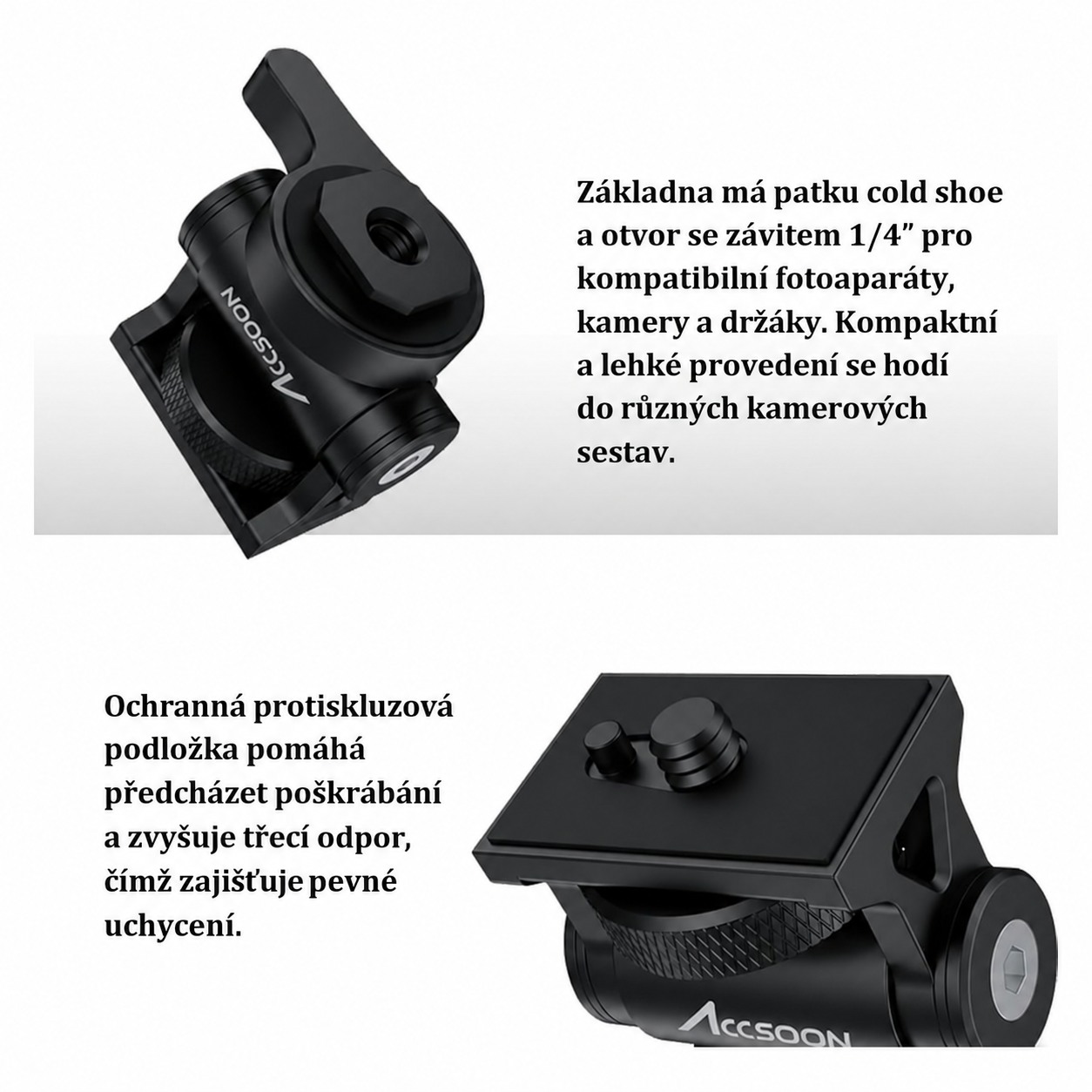

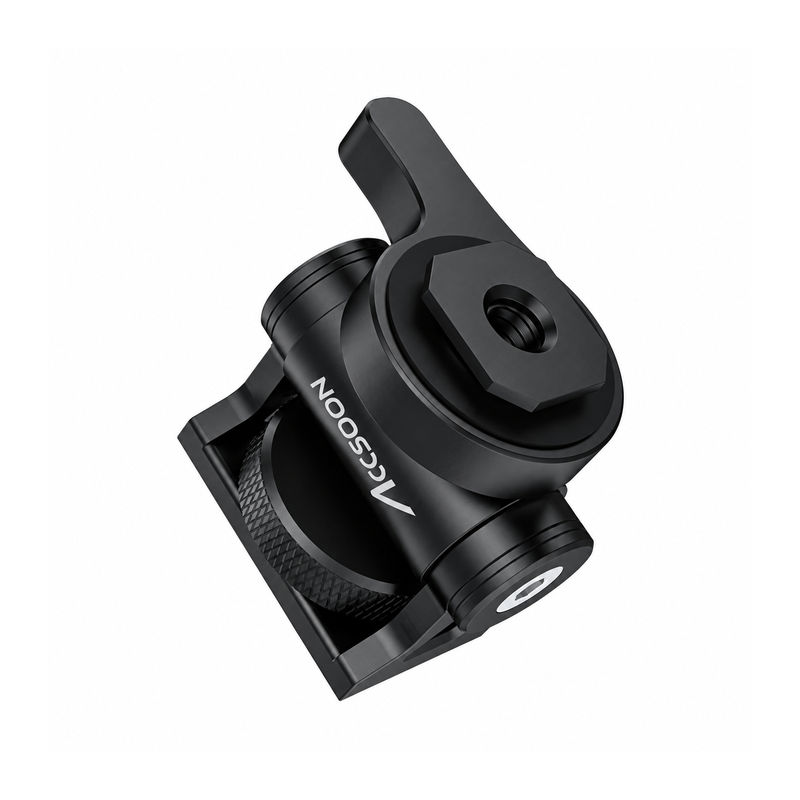

Základna kombinuje patku cold shoe s otvorem se závitem 1/4″ pro kompatibilní montážní díly. Protiskluzová podložka pomáhá chránit kontaktní plochu před poškrábáním a zvyšuje tření ve spoji. Tělo o rozměrech 34,5 × 19 × 40 mm a hmotnosti 43 g se snadno začlení do kompaktního rigu.
