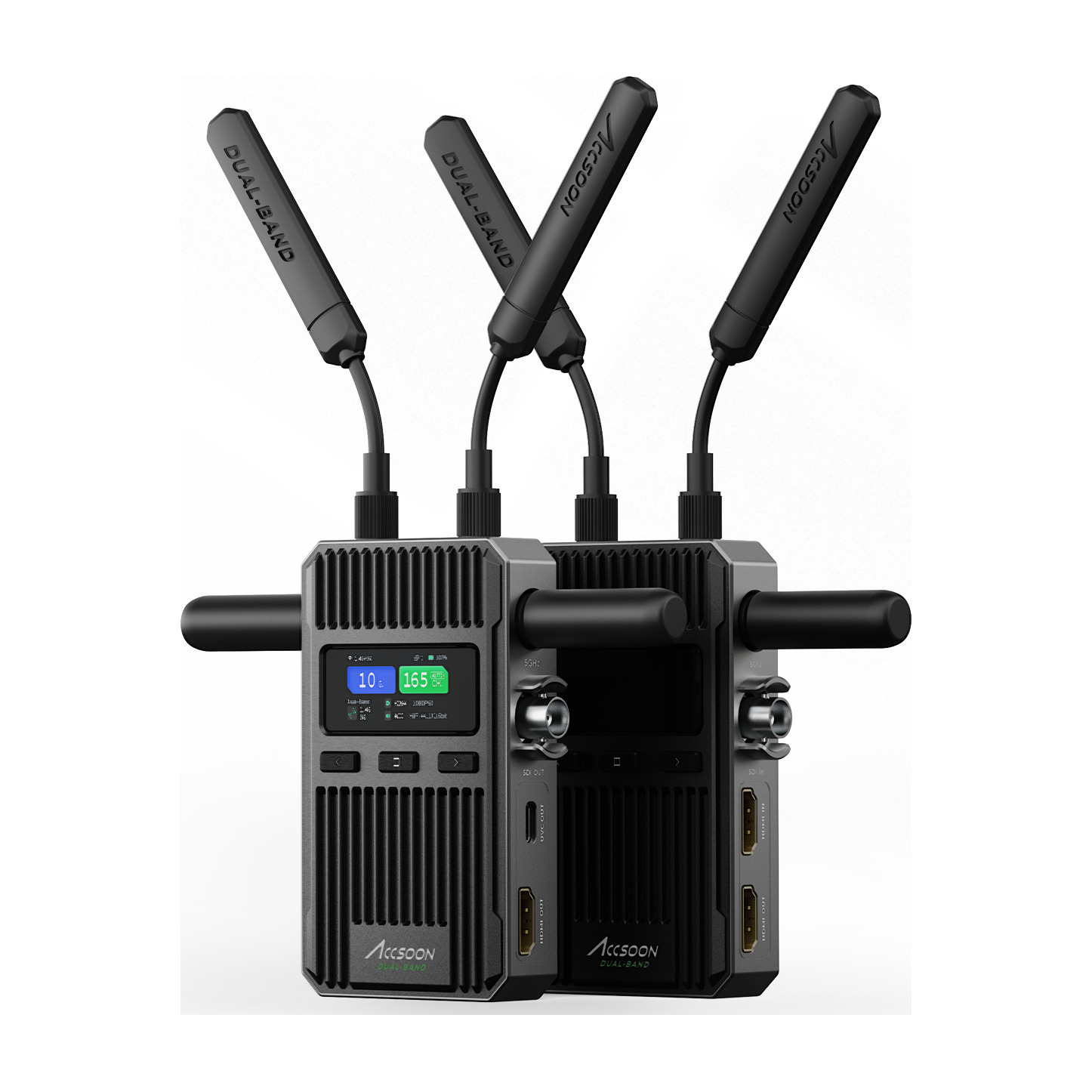

Accsoon CineView 2 SDI set

Accsoon CineView 2 SDI 1TX + 1RX je bezdrátová monitorovací sada pro kamerové štáby, režiséry a mobilní náhled. Spoj přenáší Full HD až 60p s kodekem H.264 současně v pásmech 2,4 a 5 GHz, s latencí systému pod 50 ms bez započtení kamery a dosahem až 450 m při přímé viditelnosti bez překážek a rušení. Sada obsahuje jeden vysílač a jeden přijímač pro vzdálený Full HD náhled přes SDI, HDMI nebo USB-C UVC. Jeden TX obslouží celkem nejvýše čtyři bezdrátová přijímací zařízení. Každá jednotka má hliníkové tělo bez ventilátoru, barevný 1,47″ LCD a napájení baterií NP-F, přes DC 7,4–16,8 V nebo USB-C 5 V / 3 A. TX přijímá DCI/UHD HDMI 4K60 s lokálním HDMI loop-out; bezdrátový přenos zůstává Full HD. RX má HDMI, SDI a samostatný USB-C UVC obrazový výstup pro počítač. Baterie, kabely a monitorovací technika se pořizují zvlášť.

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Bezdrátový obraz pro štáb

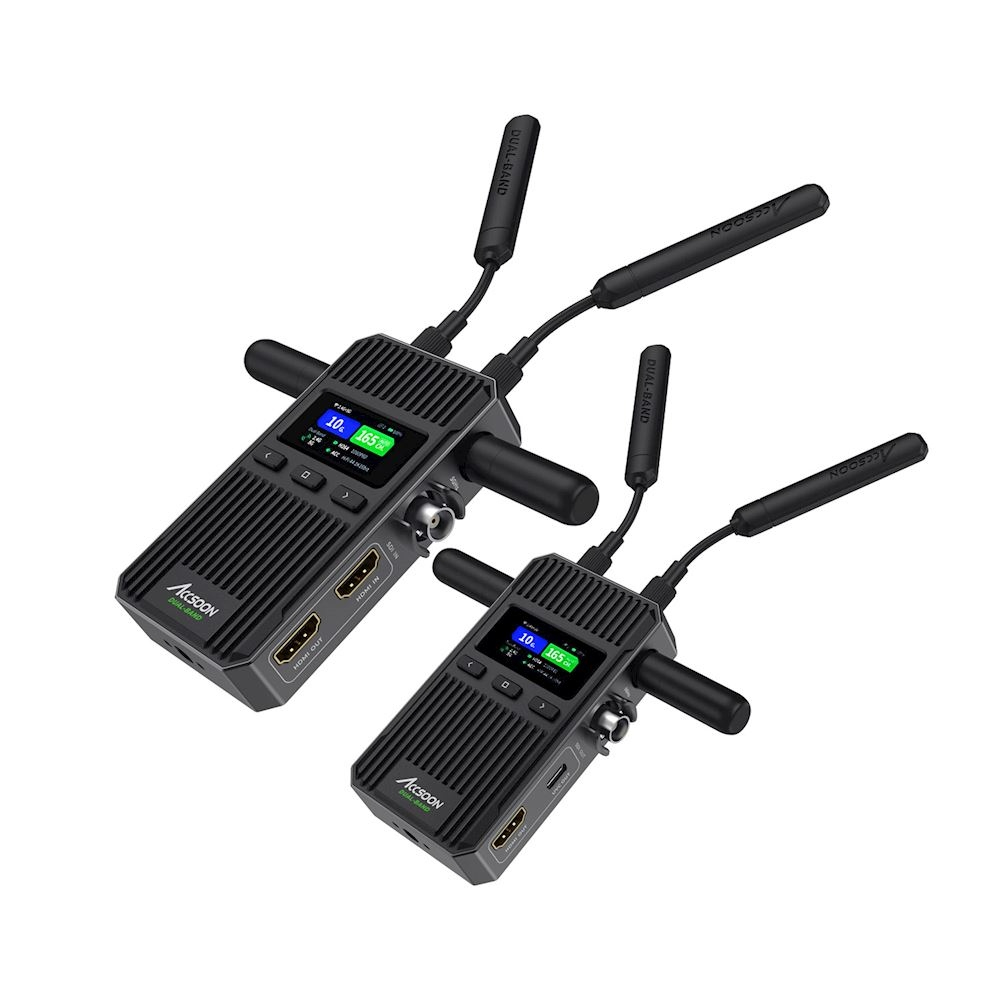

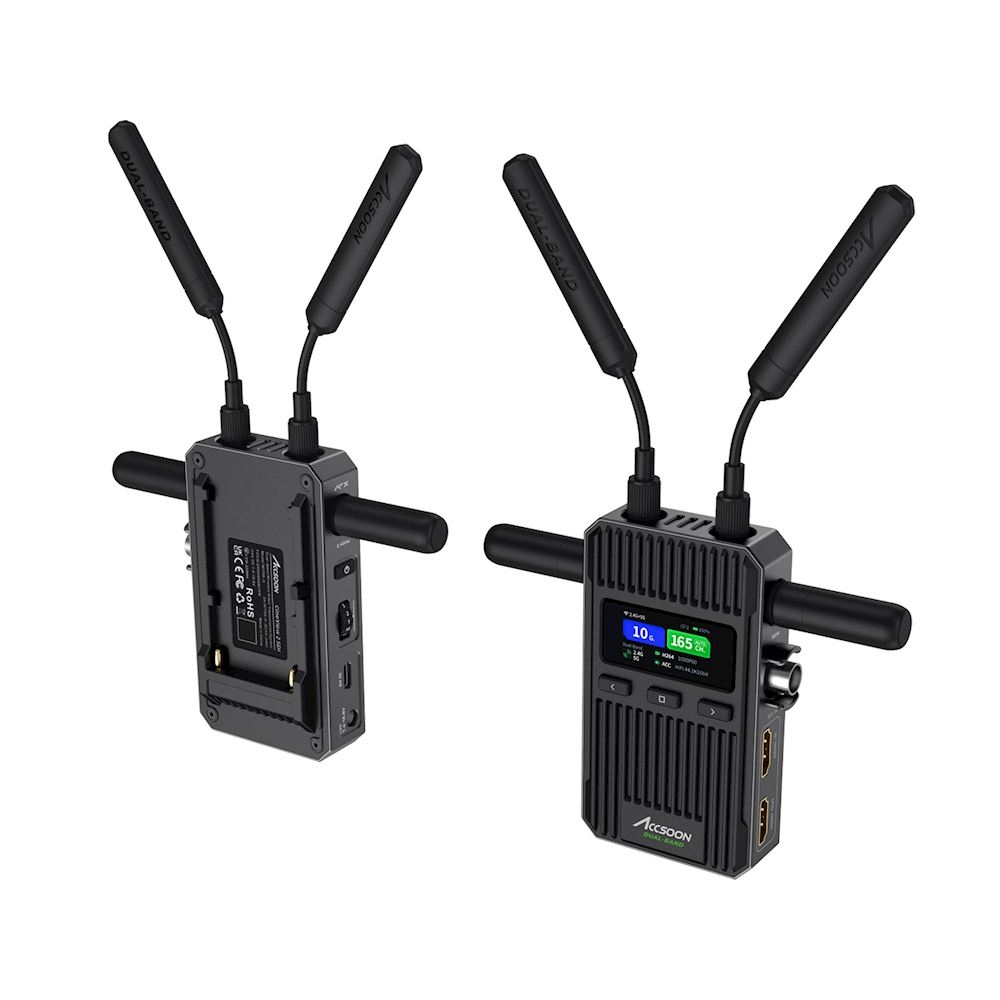

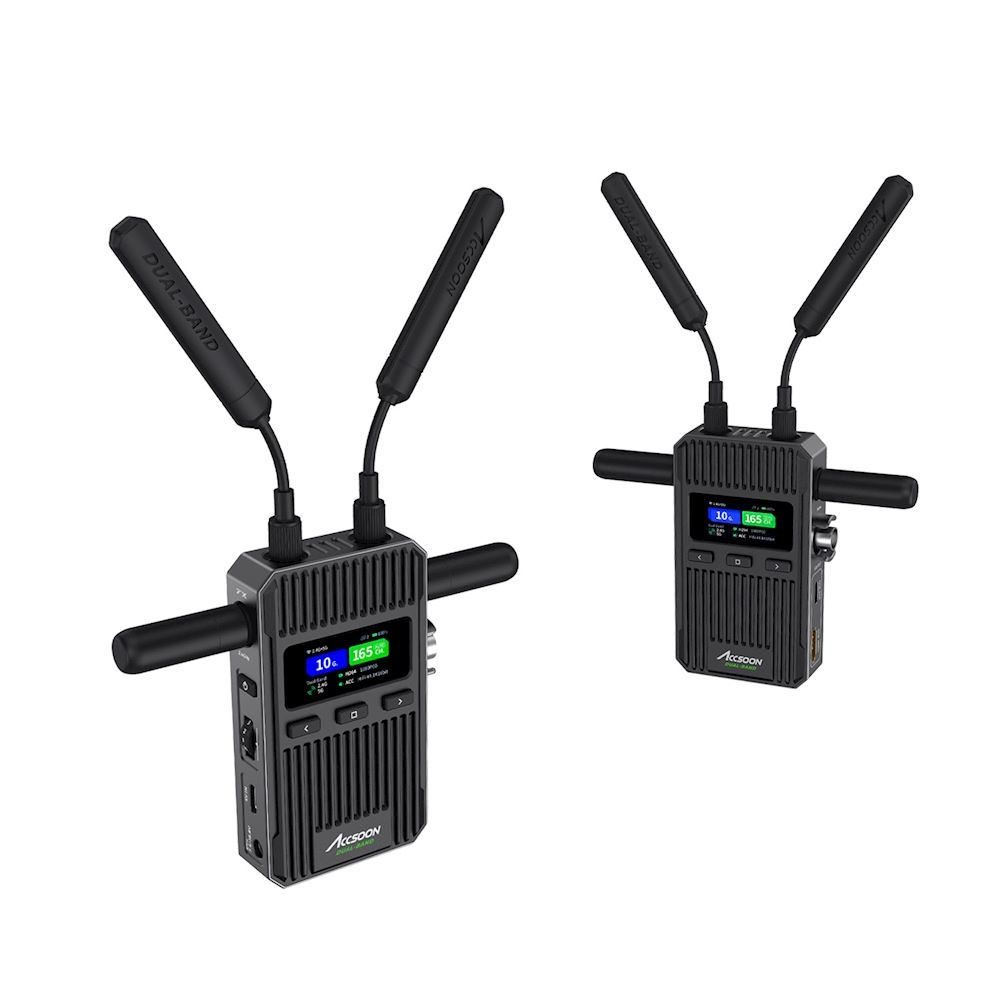

Sada obsahuje jeden vysílač a jeden přijímač pro vzdálený Full HD náhled přes SDI, HDMI nebo USB-C UVC.

Full HD 60p450 m<50 ms

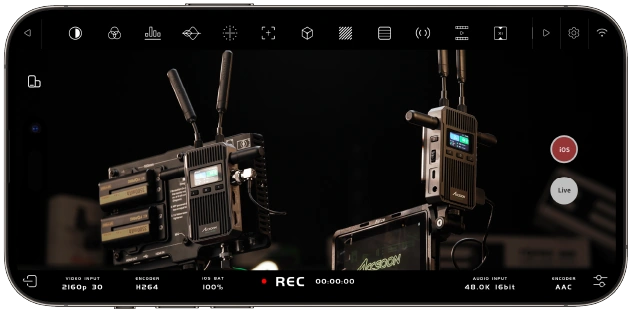

Náhled na straně kamery

Fotografie v aplikaci výrobce ukazuje přesný kamerový vysílač CineView 2 SDI a mobilní náhled. SDI nebo HDMI výstup kamery připojíte k TX. Telefon přijímá přímo v Accsoon SEE, kompatibilní hardwarový RX zásobuje vzdálený monitor. Kamera, mobilní zařízení a monitory nejsou součástí balení.

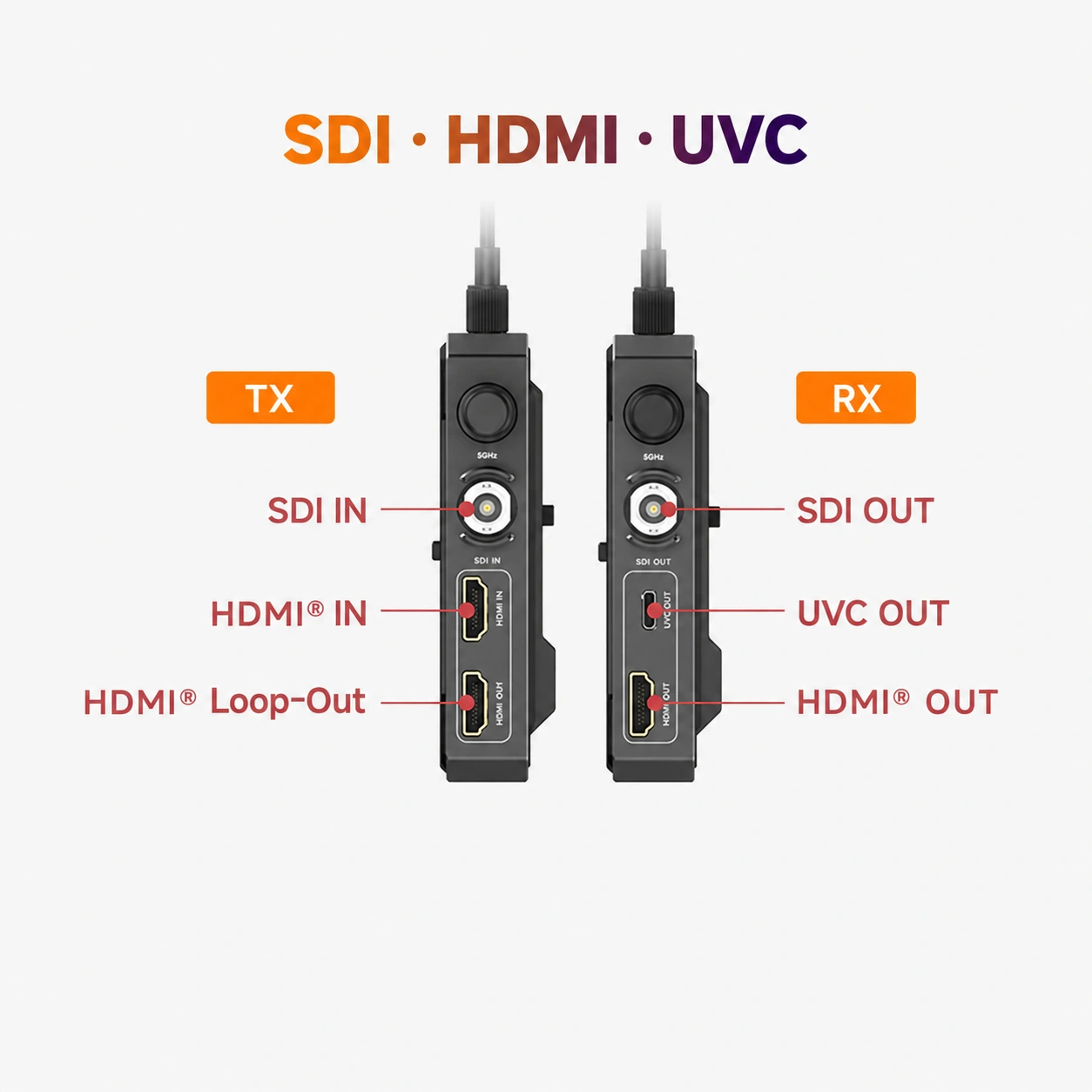

4K lokálně, Full HD bezdrátově

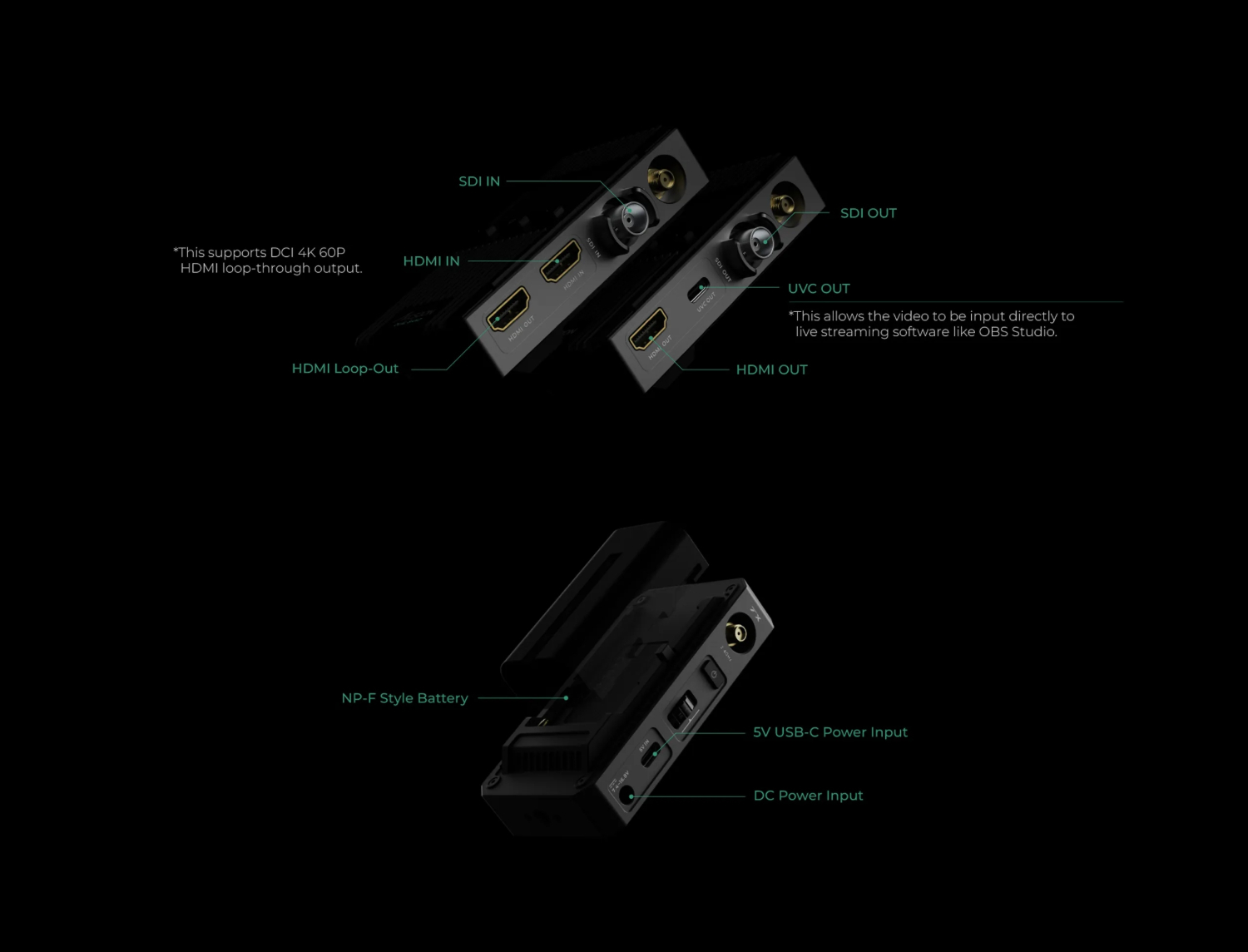

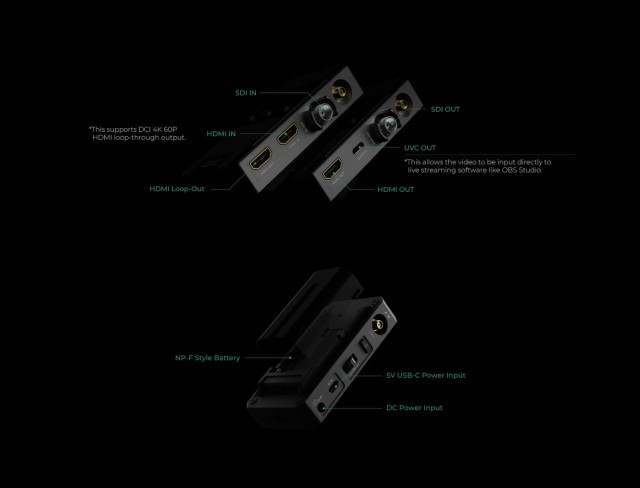

TX přijímá SDI a HDMI a poskytuje lokální HDMI loop-out. HDMI vstup i lokální smyčka podporují DCI/UHD 4K až 60p, bezdrátový přenos a výstupy RX však zůstávají Full HD až 60p. TX přijímá 3G-SDI úrovně A/B; RX vystupuje přes SDI úrovně A, HDMI a USB-C UVC. Schéma odděluje vstupy TX vlevo od výstupů RX vpravo. Toto balení obsahuje obě jednotky.

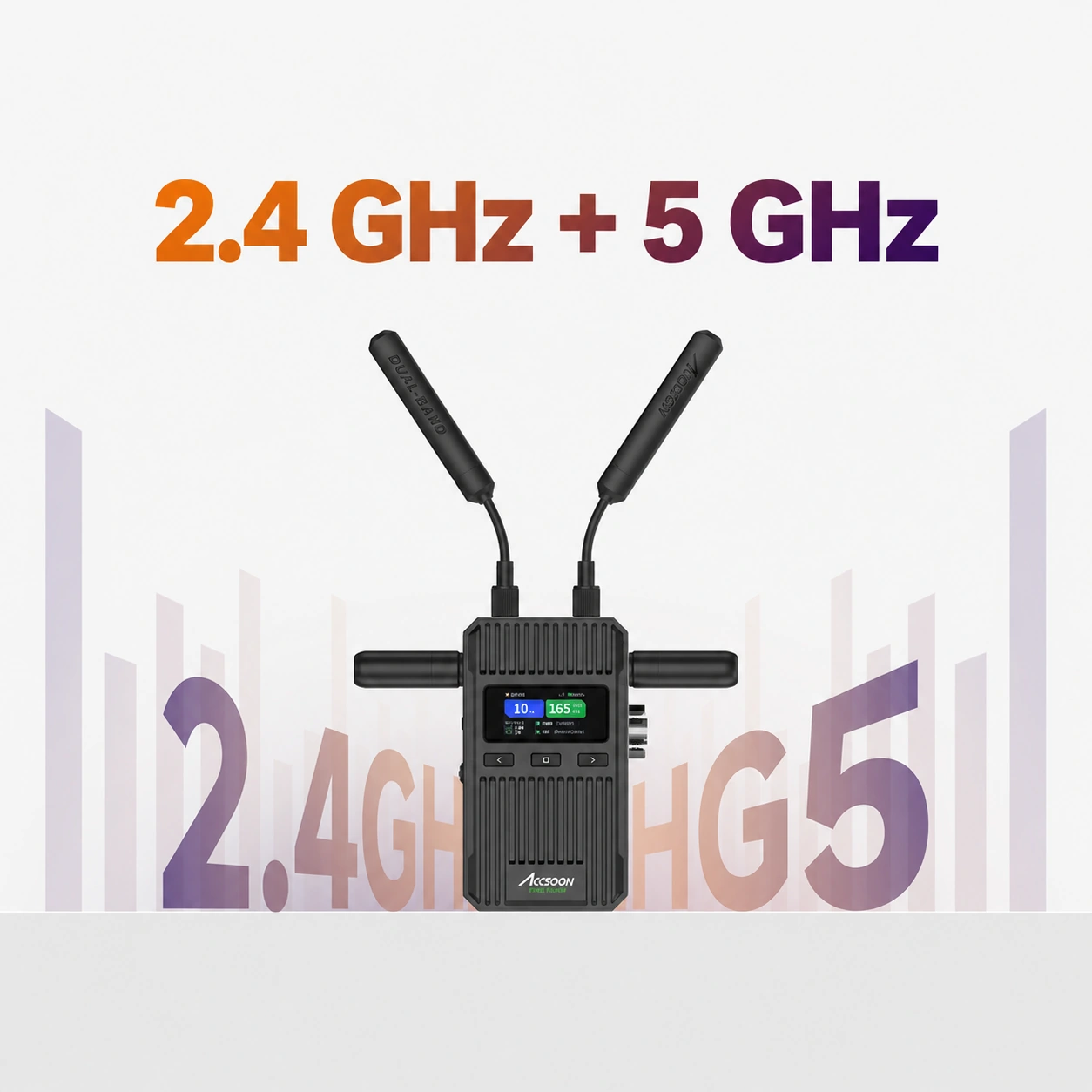

Dvě pásma současně

CineView 2 SDI posílá obraz současně v pásmech 2,4 a 5 GHz. Přijímač využívá oba datové toky pro odolnější přenos. Dvě delší horní a dvě kratší boční antény patří k nové konstrukci této generace. Rušení ani překážky tím nezmizí; pro spolehlivý náhled stále potřebujete vhodné umístění jednotek.

Dosah pro pohyb kamery

Výrobce uvádí dosah až 450 m při přímé viditelnosti, bez překážek a rušení. Latence systému je pod 50 ms bez započtení latence kamery. Stěny, rádiový provoz a poloha přijímače mohou skutečný dosah snížit. Ilustrace znázorňuje deklarovaný dosah, nikoli garantované spojení v libovolném prostředí.

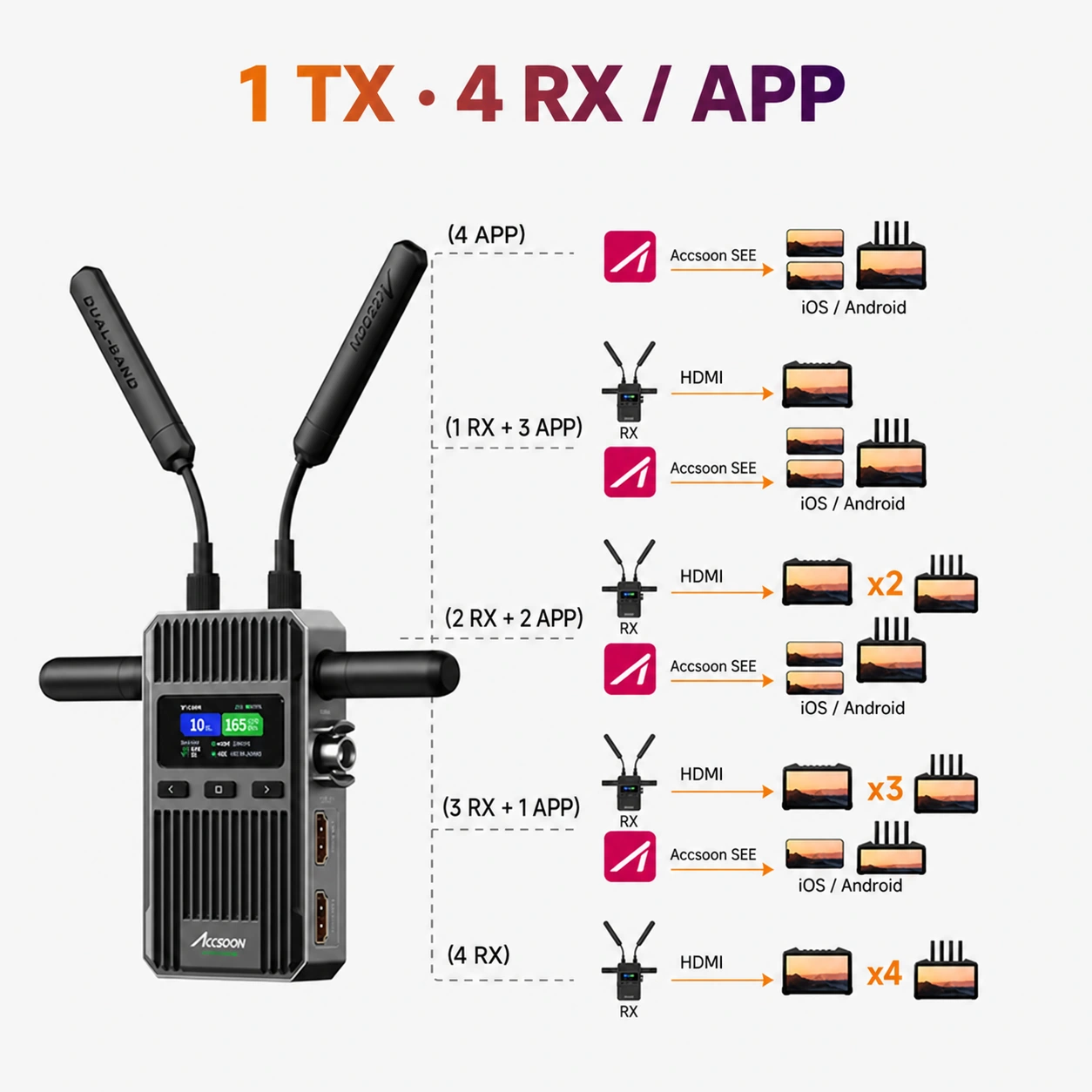

Jeden zdroj, čtyři zařízení

Jeden TX obslouží celkem nejvýše čtyři bezdrátová přijímací zařízení: kompatibilní RX nebo telefony/tablety s Accsoon SEE. Pět řádků schématu představuje alternativní kombinace, nikoli pět současných spojení. Kabelový monitor za RX ani lokální HDMI monitor TX další bezdrátový slot neobsazuje. Přiložený RX obsadí jeden slot; tři zbývají pro další zařízení.

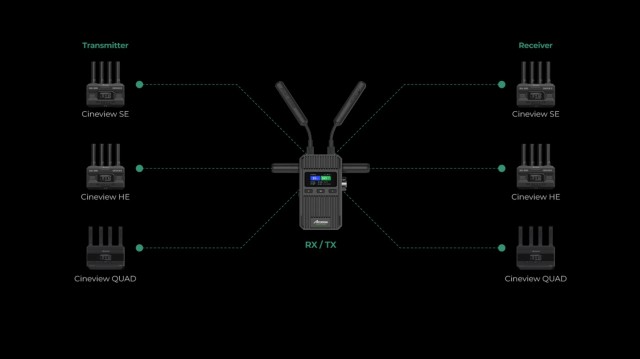

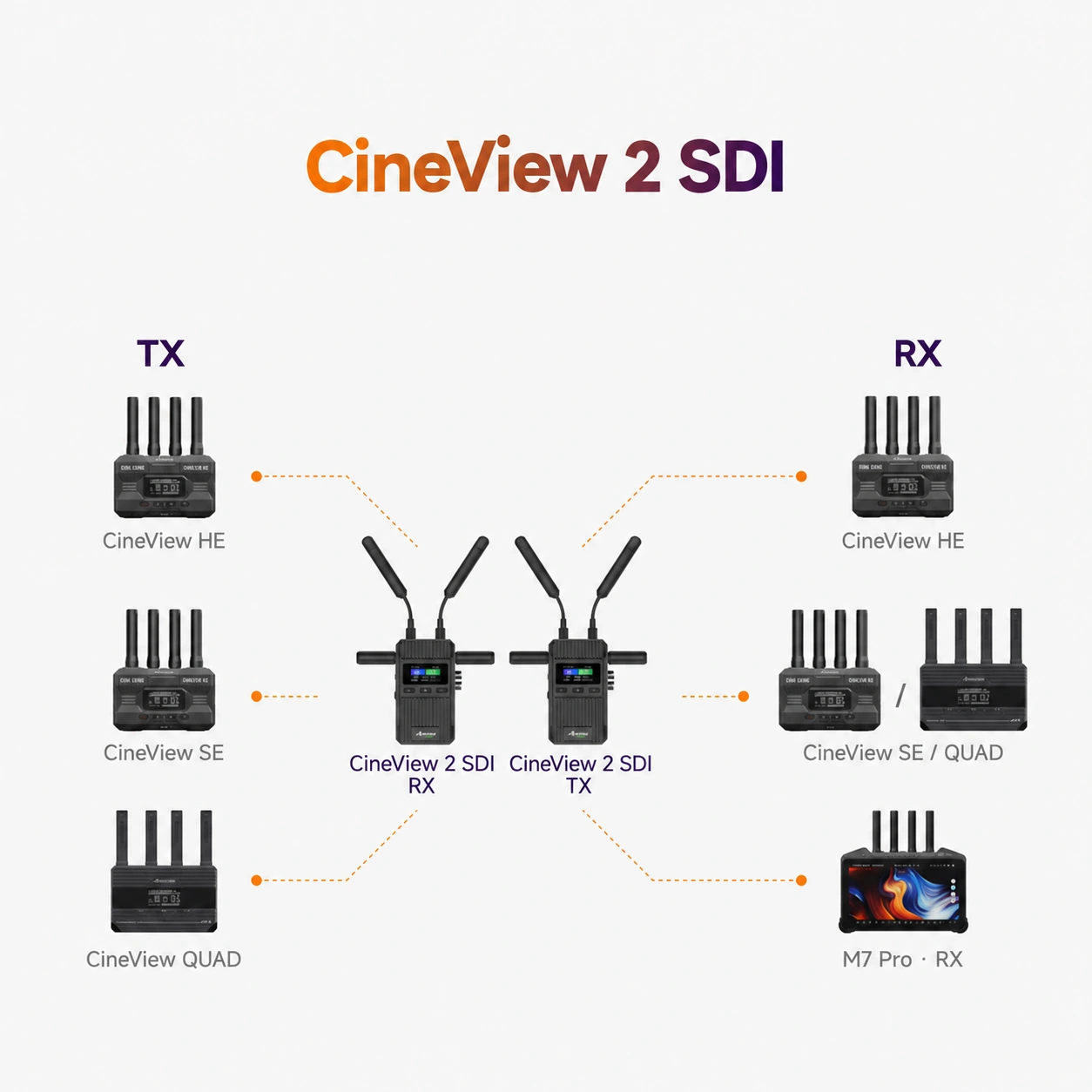

Rozšíření sestavy CineView

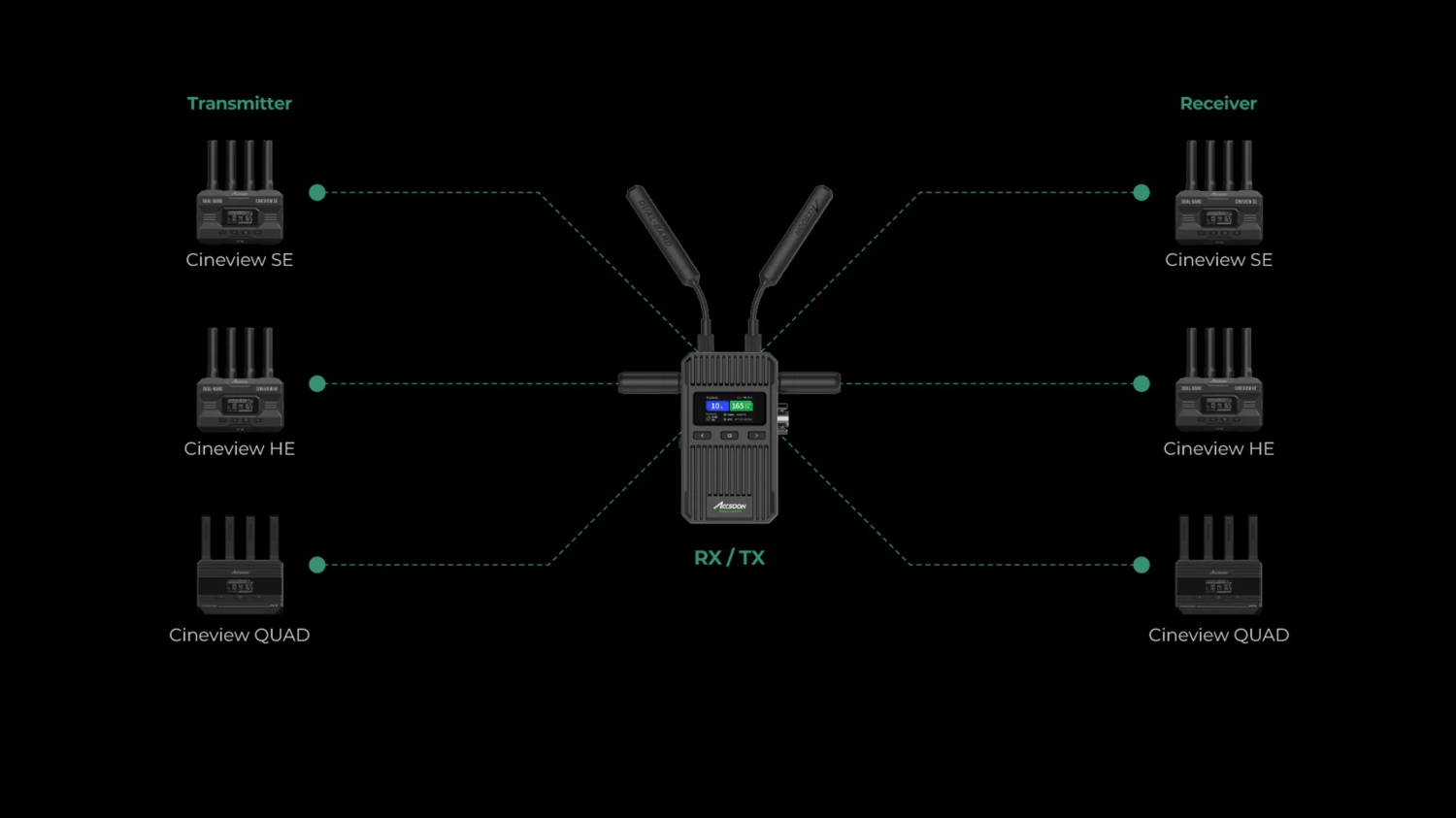

CineView 2 SDI je podle výrobce kompatibilní s CineView SE, HE a Quad. Jeho TX může dodat obraz také monitoru CineView M7 Pro v režimu RX. Schéma ukazuje možné dvojice vysílače a přijímače; nenaznačuje, že všechny vyobrazené přístroje jsou v balení. Ověřte roli TX/RX a společný podporovaný obrazový formát.

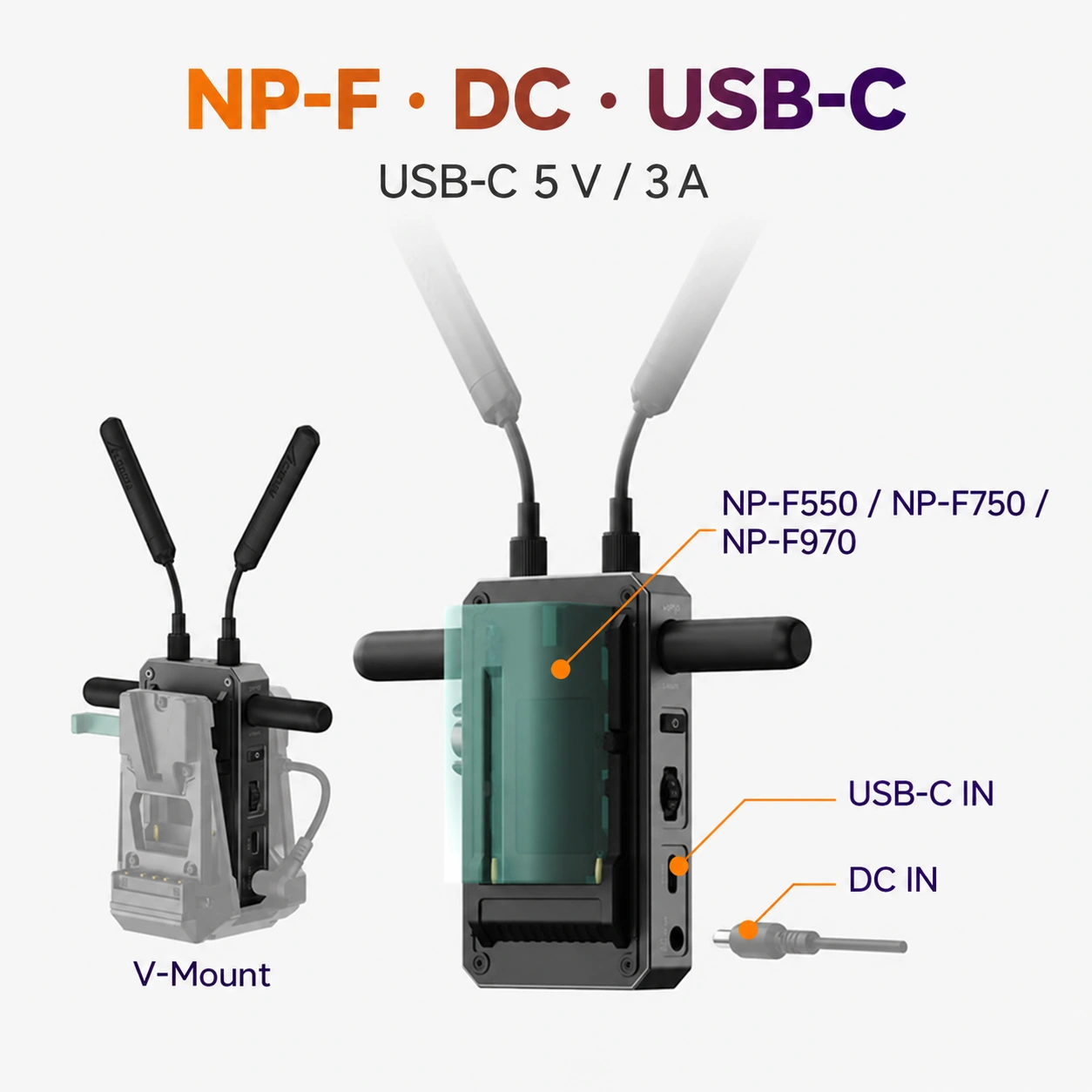

Tři možnosti napájení

Každou jednotku napájíte baterií NP-F550/750/970, přes DC 7,4–16,8 V nebo samostatný napájecí USB-C vstup 5 V / 3 A podle manuálu v2.0. DC zdířka 5,5 × 2,1 mm má kladný střed. Příkon TX je pod 6 W, RX pod 5 W. Vyobrazené napájení V-Mount vyžaduje samostatný adaptér; baterie, zdroje a kabely se pořizují zvlášť.

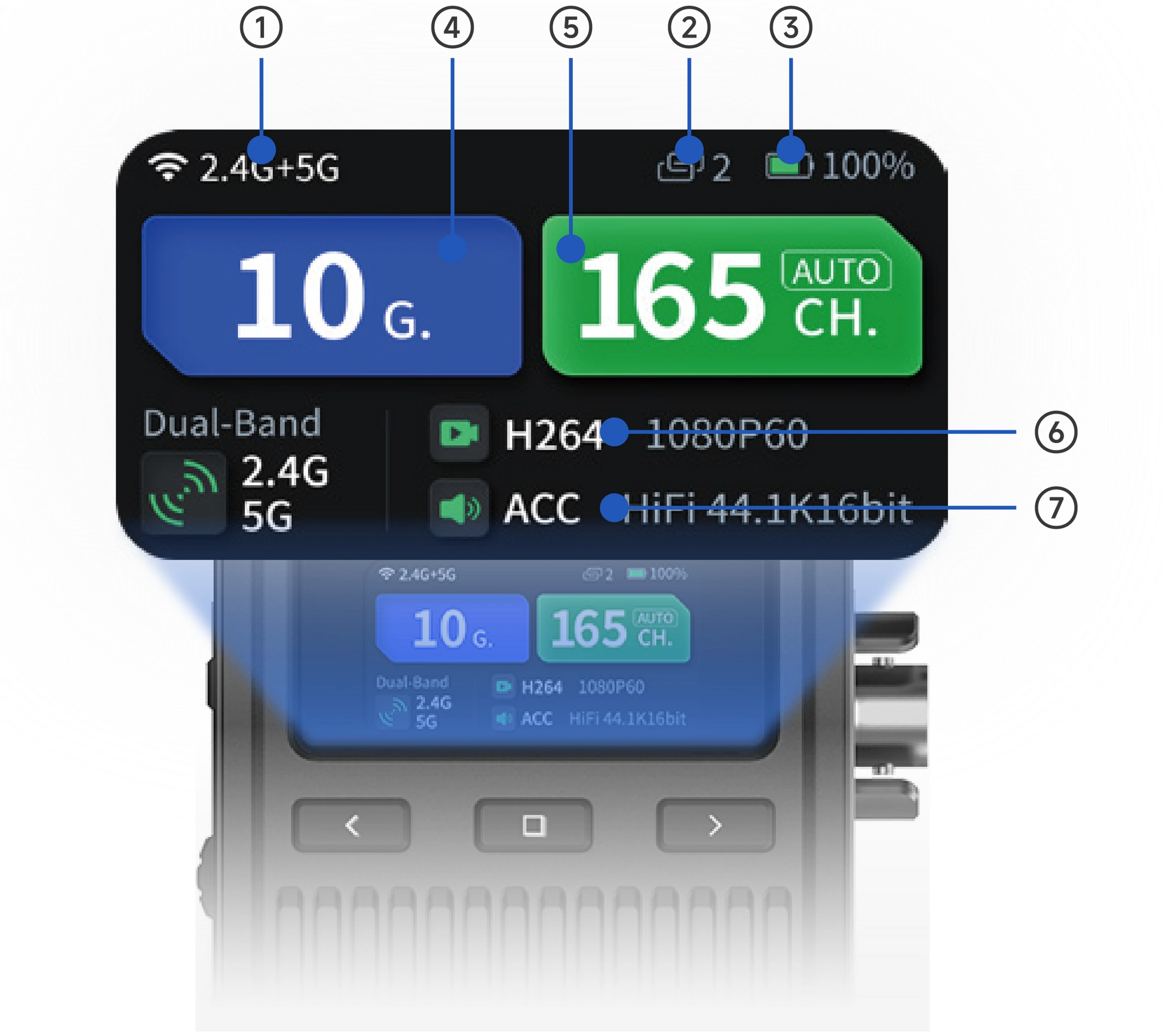

Stav spojení na displeji

Barevný 1,47″ LCD ukazuje na číslovaném schématu: 1 sílu signálu, 2 počet připojených zařízení, 3 stav baterie, 4 skupinu, 5 kanál, 6 obrazový formát a 7 zvuk. Na TX a RX nastavte stejnou skupinu a po změně ji potvrďte restartem. TX v režimu AUTO (A) při spuštění vybere vhodný kanál; RX sleduje vysílač.

Režim podle podmínek

Nabídka zařízení používá režimy HQ, NOR a SPD. HQ upřednostňuje kvalitu obrazu, NOR vyvážený provoz a SPD rychlost. Volbu upravte podle prostředí a požadavků na náhled. Pro živé vysílání z mobilní aplikace postupujte podle manuálu; ukázka níže odpovídá skutečnému rozhraní zařízení.

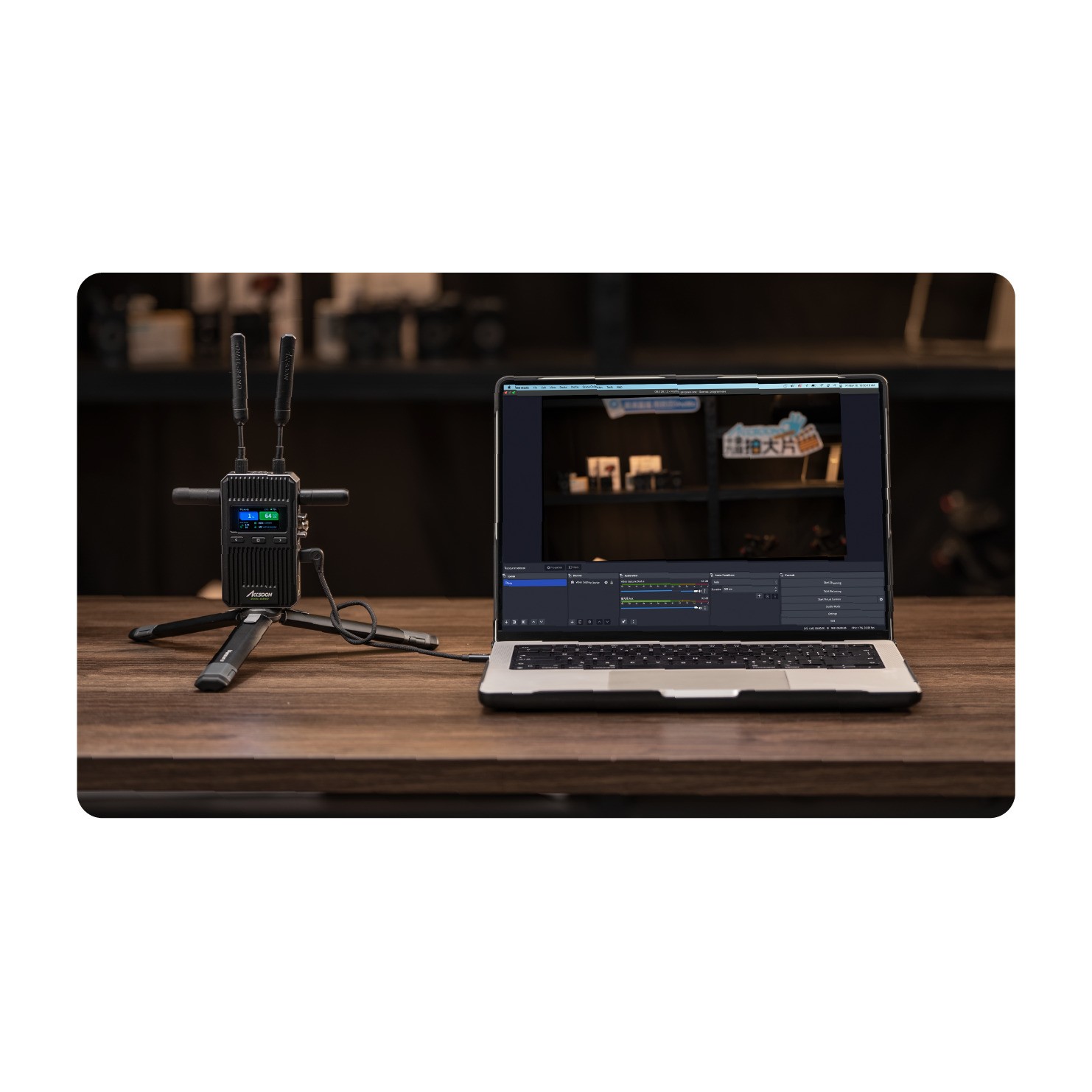

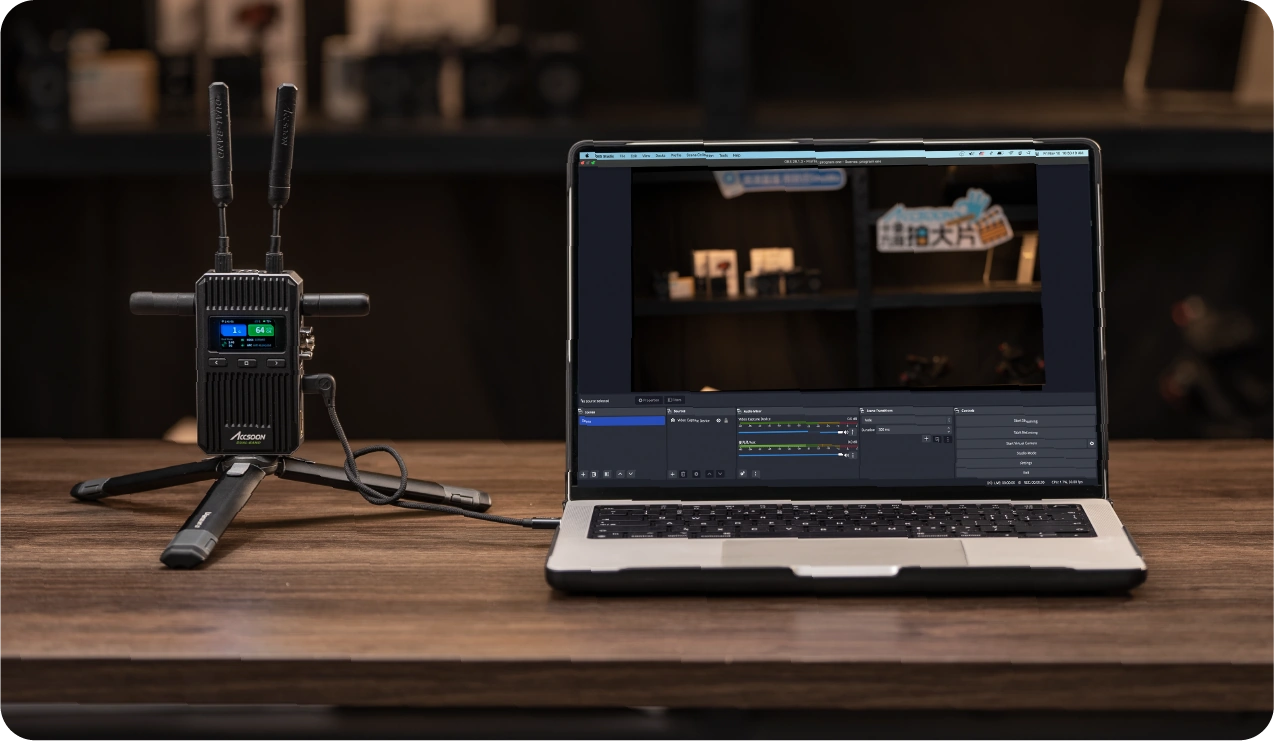

Obraz přímo do počítače

Přijímač RX má samostatný USB-C UVC obrazový výstup pro počítač. Fotografie výrobce ukazuje přesný RX propojený s notebookem pro náhled a streamovací software. Jde o jiný konektor než USB-C napájení. RX současně poskytuje HDMI a SDI výstupy; internet, počítač a datový USB kabel si připravíte zvlášť.

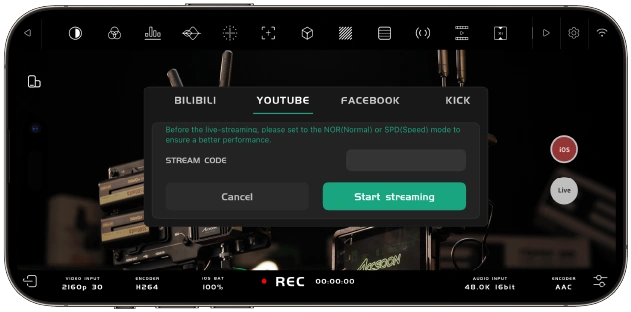

Náhled a stream v Accsoon SEE

Telefon nebo tablet s iOS či Androidem přijímá obraz přímo z TX v aplikaci Accsoon SEE a obsadí jeden bezdrátový slot. Aplikace nabízí waveform, zebru, falešné barvy, ostření, LUT náhled, záznam a překryvy. Ukázka rozhraní znázorňuje zadání adresy a klíče RTMP; stream vyžaduje vlastní internetové připojení mobilu a vhodné nastavení NOR/SPD podle manuálu.

Tiché a kompaktní tělo

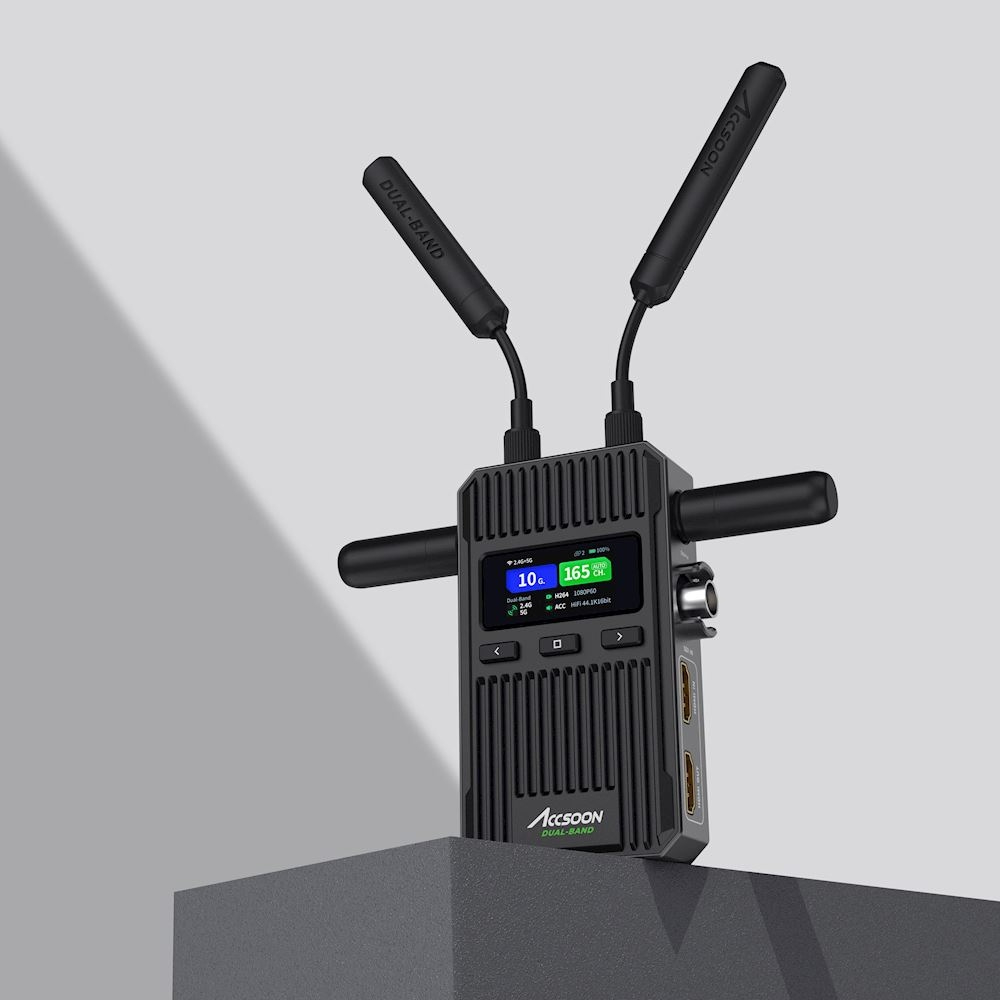

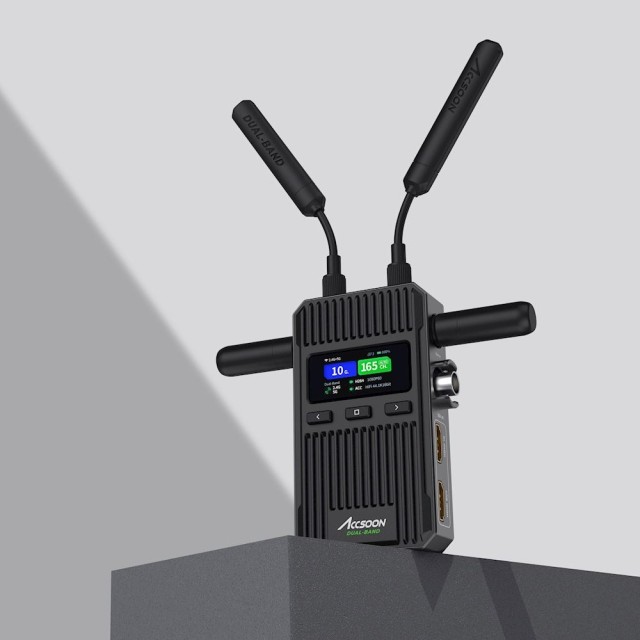

Hliníkové tělo bez ventilátoru nepřidává hluk ventilátoru. Jednotka měří 60 × 27,5 × 106,5 mm a váží 210 g bez antén. Závit 1/4″-20 s pojistkou proti pootočení usnadňuje montáž na kamerový rig nebo stojan. Provozní teplota je −10 až 40 °C; detail výrobce ukazuje konstrukci pasivního chlazení.

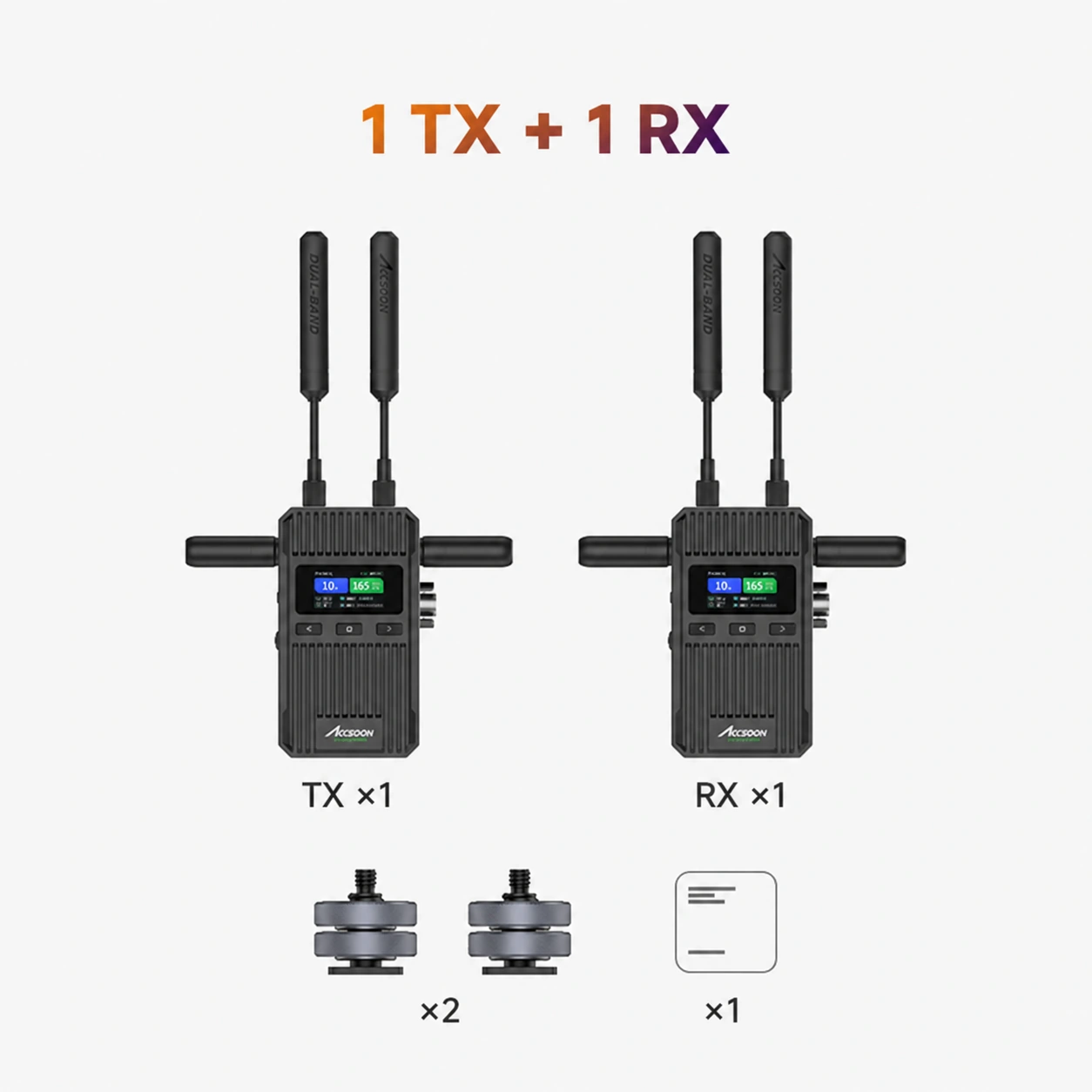

Obsah sady 1TX + 1RX

Standardní sada obsahuje jeden vysílač, jeden přijímač, čtyři dlouhé a čtyři krátké antény, dva adaptéry do sáněk a návod se záruční kartou. Schéma patří této sadě, nikoli balení samostatného TX nebo RX. Baterie, obrazové a napájecí kabely, kamera, počítač a monitory nejsou součástí balení.
