Accsoon CineView HE 1T4R je bezdrátová HDMI sestava jednoho vysílače a čtyř přijímačů pro sdílení obrazu stejné kamery na čtyřech monitorovacích stanovištích. Přenáší Full HD až 60p a zvuk PCM současně v pásmech 2,4 a 5 GHz, s latencí pod 60 ms bez započtení kamery a dosahem až 350 m při přímé viditelnosti bez překážek a rušení. TX má HDMI vstup a lokální loop-out; každý RX nabízí HDMI a USB-C UVC výstup pro monitor či počítač bez další zachytávací karty. Čtyři přijímače obsazují všechny čtyři bezdrátové přijímací sloty. Telefon nebo tablet s Accsoon SEE může jeden RX nahradit, nikoli přidat páté zařízení. Každou jednotku napájíte baterií NP-F, přes DC či USB-C; baterie, kabely a monitory se pořizují zvlášť.

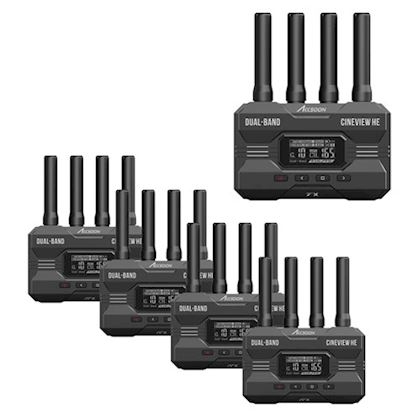

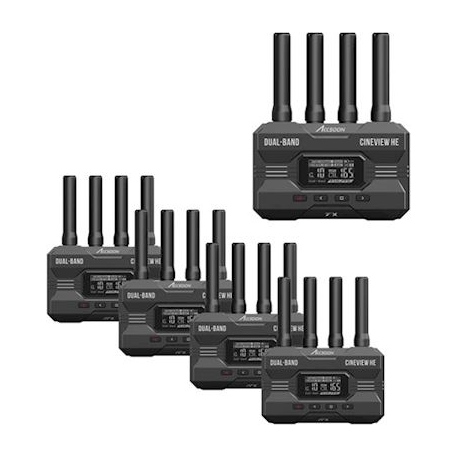

ACCSOON CINEVIEW HE · 1TX + 4RX
Jedna kamera, čtyři přijímače
Sestava 1TX + 4RX rozvede Full HD obraz jedné kamery na čtyři monitorovací stanoviště. Každý přijímač má HDMI a USB-C UVC. Čtyři přiložené RX už obsazují všechny bezdrátové přijímací sloty.
1TX + 4RXFull HD 60pHDMI + UVC

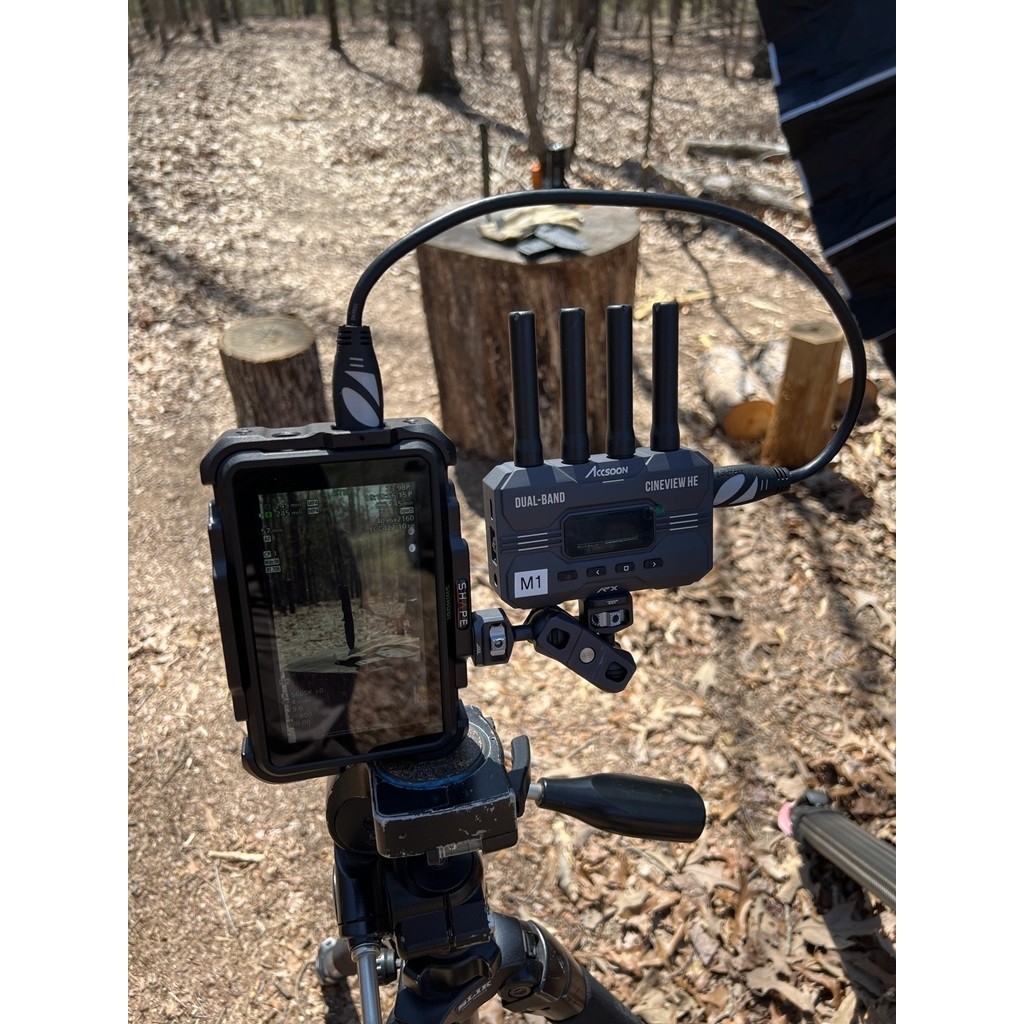

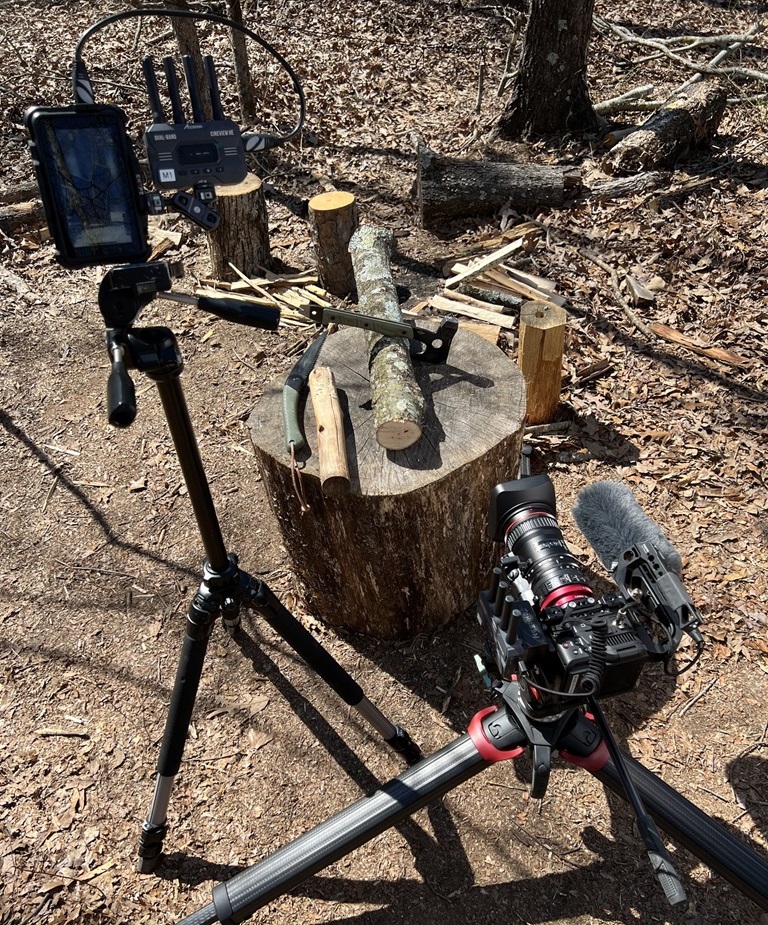

Kontrola záběru mimo kameru

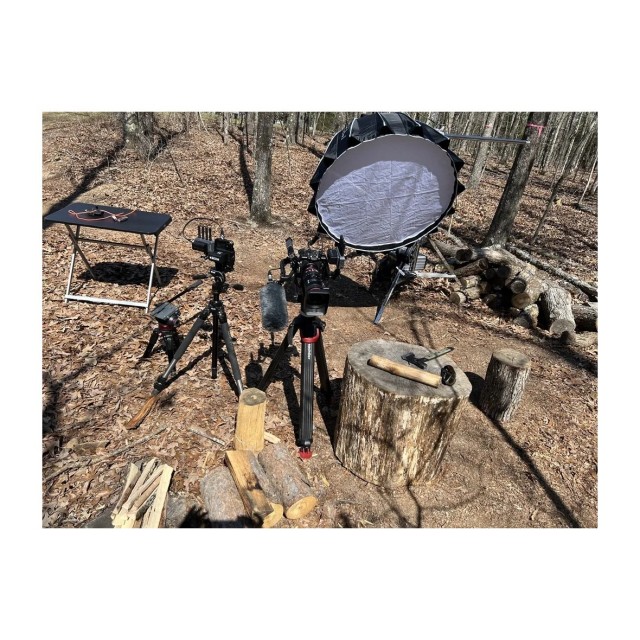

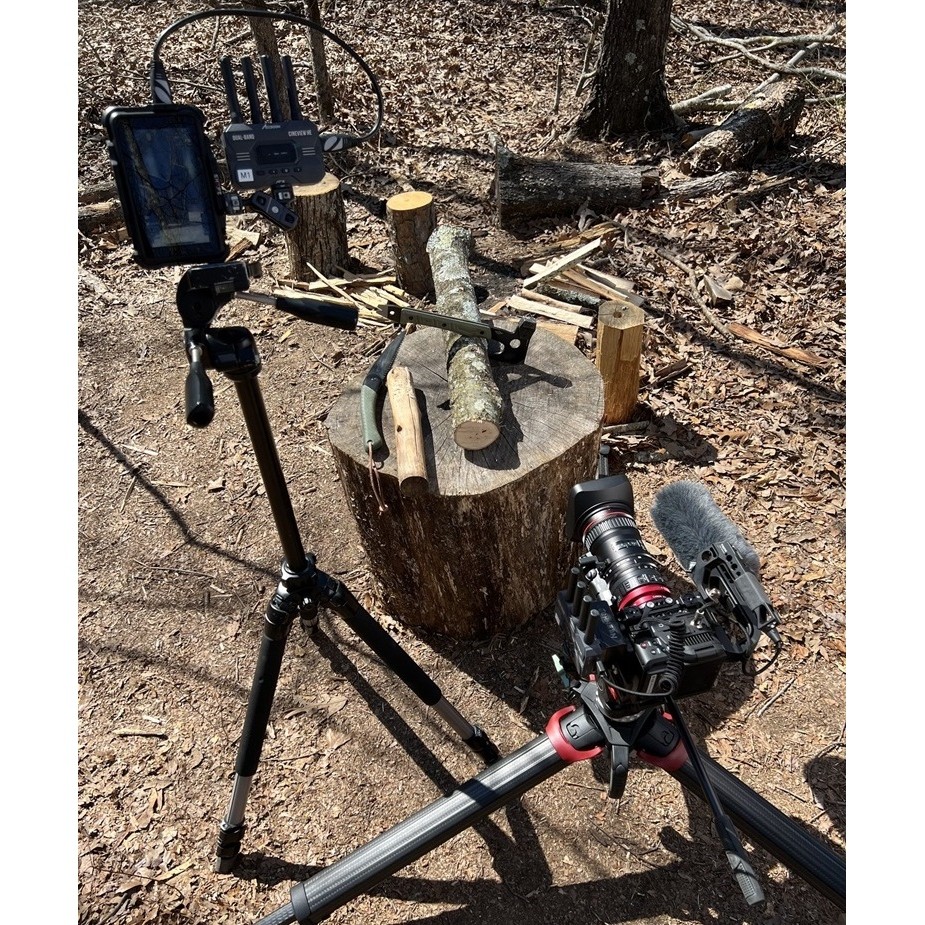

Jeden TX připojíte ke kameře a čtyři RX umístíte k samostatným monitorům. Režisér, klient i členové štábu sledují tentýž záběr na vlastních stanovištích bez dlouhého obrazového kabelu ke kameře. Fotografie výrobce s přesným HE ilustruje jedno propojení kamery a monitoru; toto balení rozšiřuje stejný zdroj na čtyři přijímače, nikoli na příjem čtyř různých kamer.

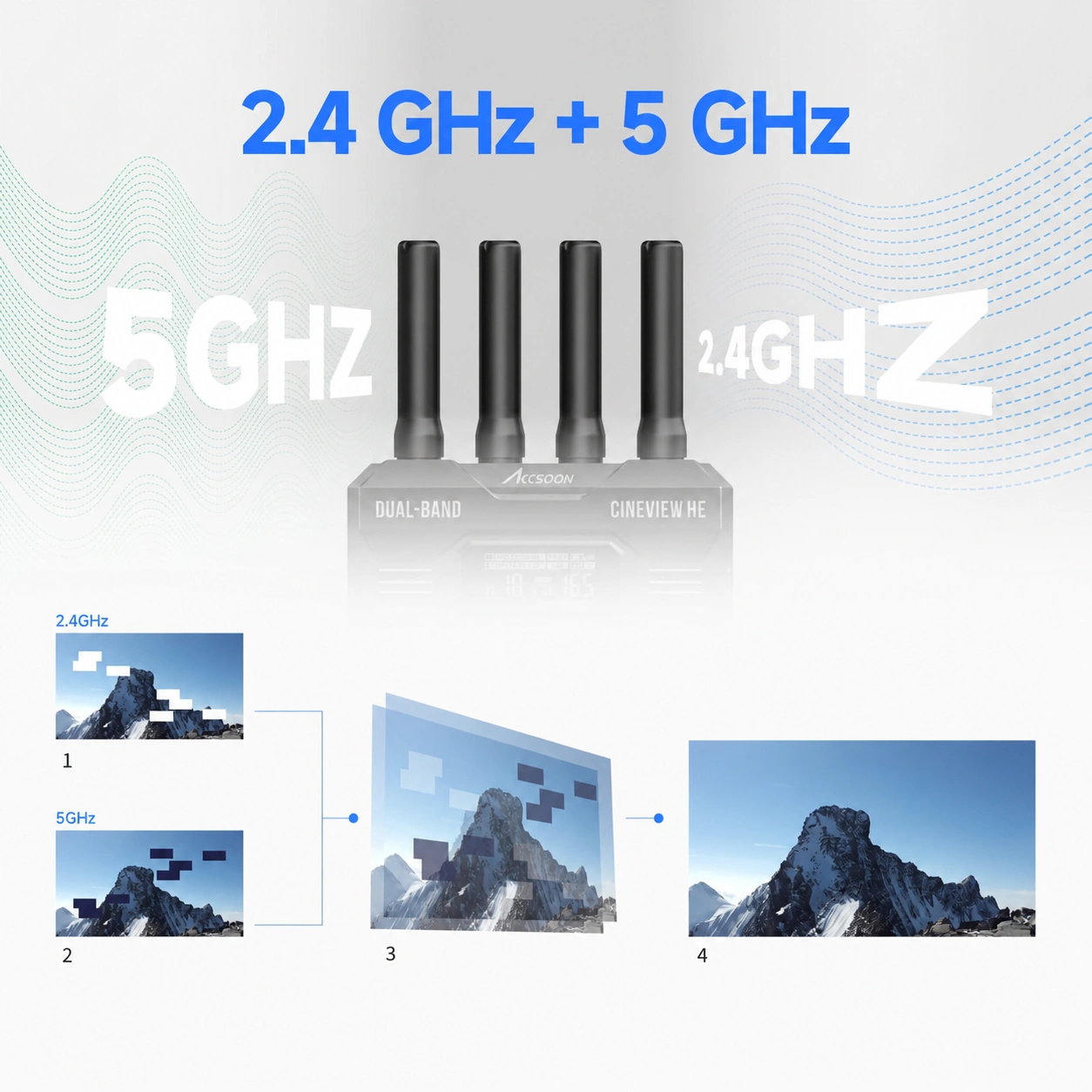

Dvě pásma pro jeden obraz
CineView HE současně přenáší obraz v pásmech 2,4 a 5 GHz. Přijímač porovnává oba datové proudy a skládá z nich výsledný obraz, což pomáhá omezovat vliv rušení. Schéma: 1 a 2 ukazují výpadky jednotlivých pásem, 3 jejich spojení v RX a 4 obnovený obraz. Přenos zůstává závislý na okolním rádiovém prostředí.

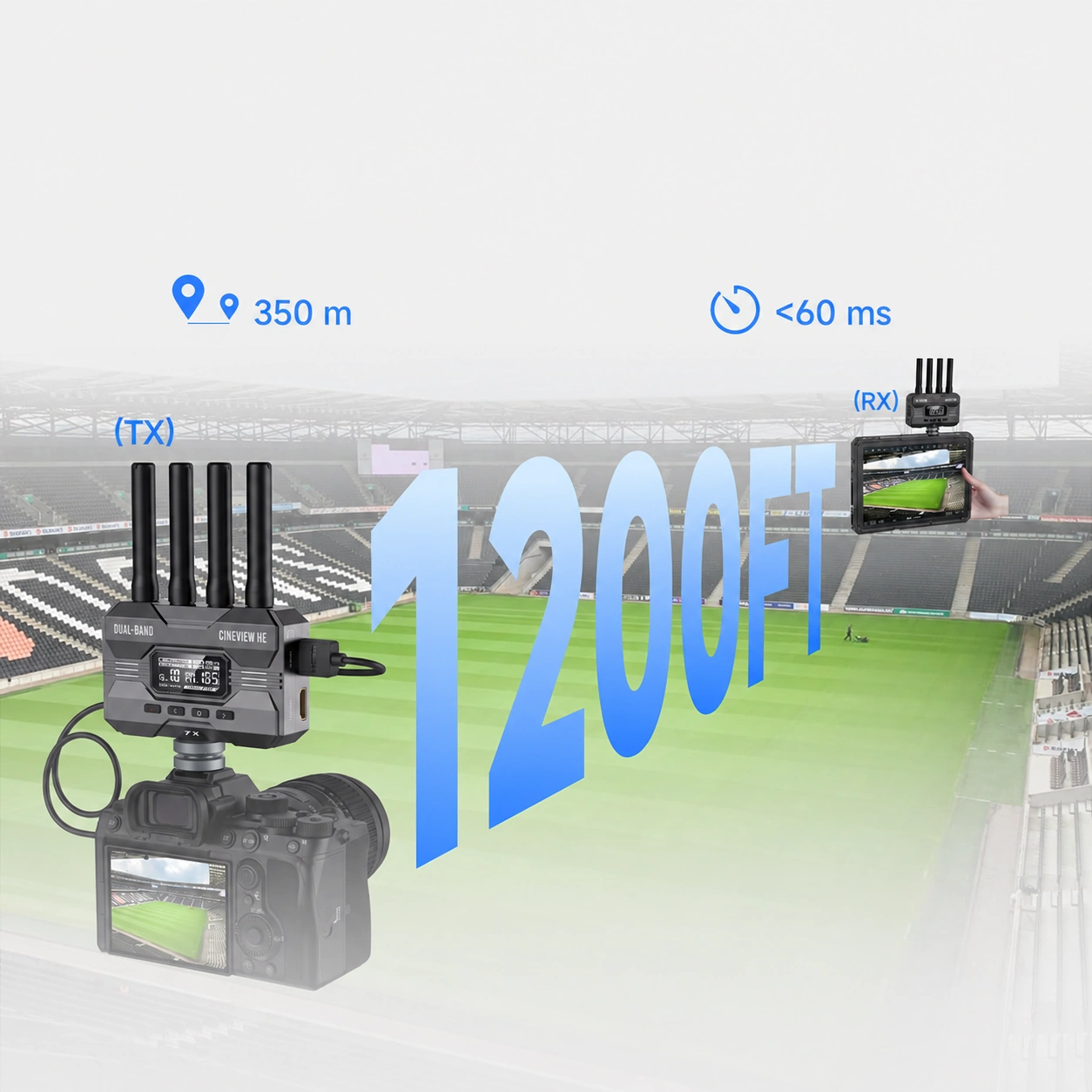

Dosah až 350 metrů
Výrobce uvádí dosah až 350 m při přímé viditelnosti, bez překážek a rušení. Latence bezdrátového přenosu je menší než 60 ms a nezahrnuje zpoždění kamery. Tato kombinace je vhodná pro kontrolu záběru na place; vzdálenost při příjmu na telefonu se může lišit od hardwarového přijímače.

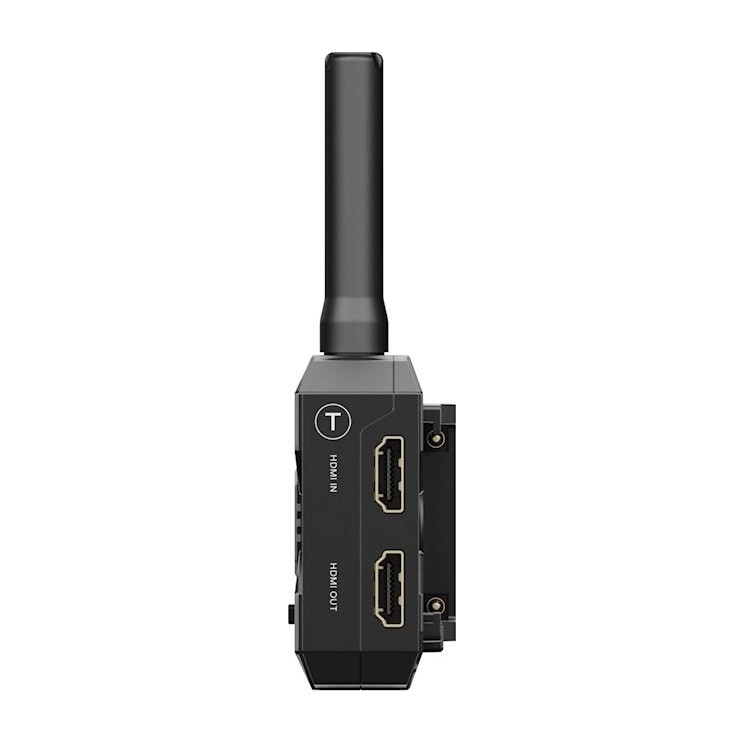

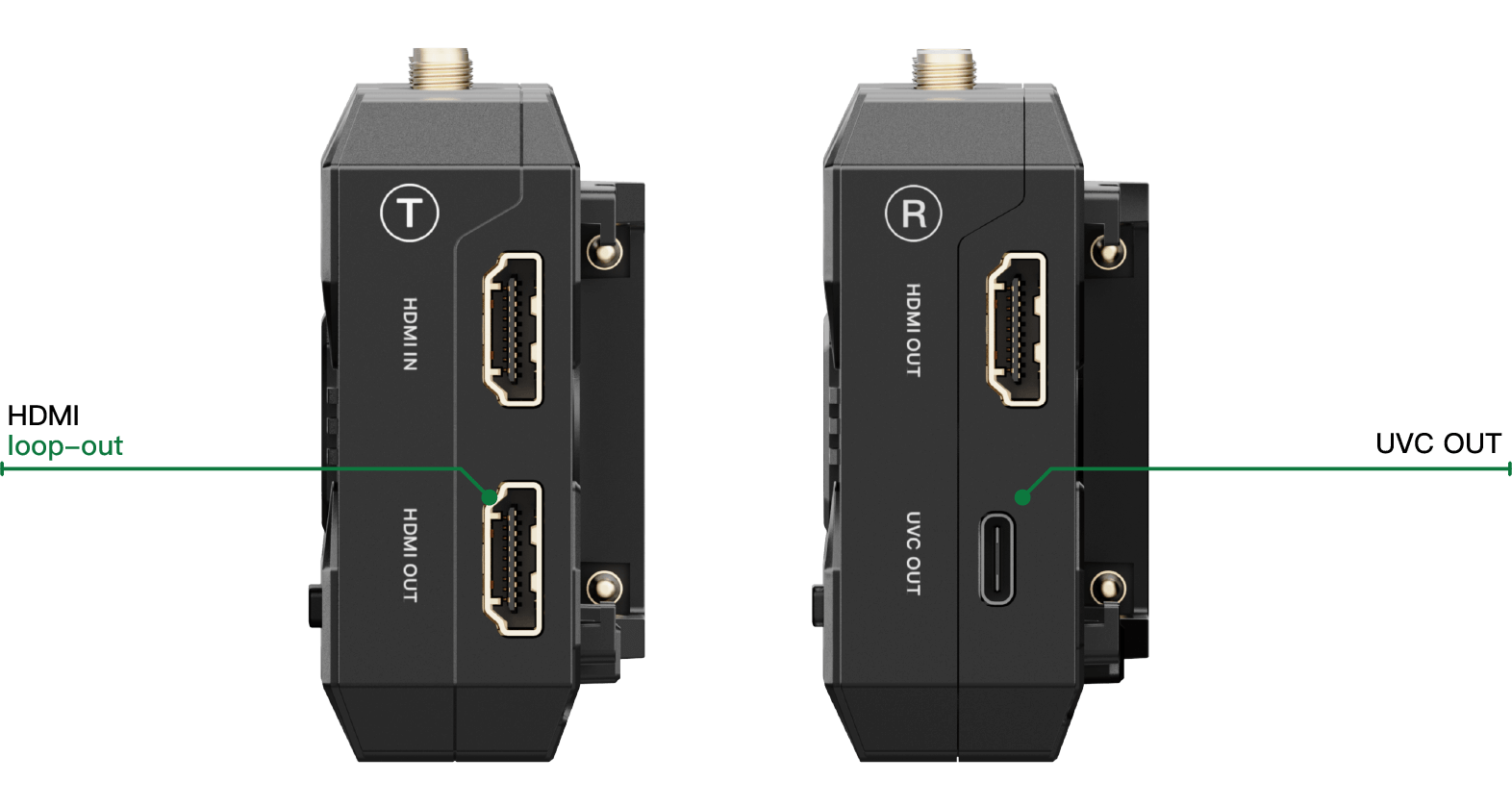

HDMI u kamery, HDMI a UVC u RX
Přiložený TX má plnohodnotný HDMI vstup a lokální loop-out pro monitor na kameře bez zpoždění bezdrátového přenosu. Každý ze čtyř RX nabízí HDMI výstup a samostatný datový USB-C UVC výstup pro počítač. Všechny přijímače sdílejí stejný zdroj z TX. HE přenáší Full HD až 60p a zvuk PCM; nepřijímá 4K ani SDI.

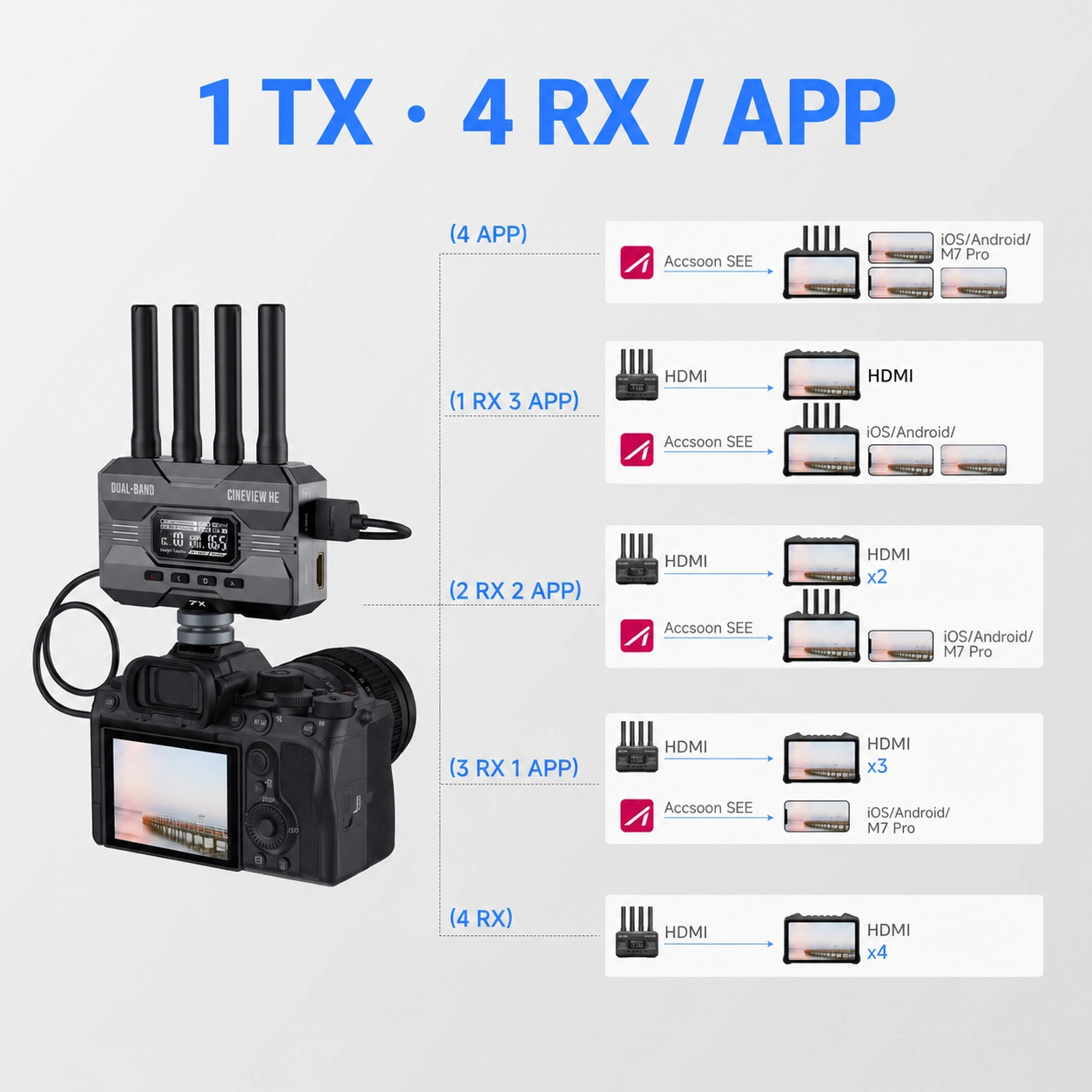

Až čtyři přijímací zařízení
Balení obsahuje 1 TX a 4 RX, takže obsazuje maximální počet čtyř bezdrátových přijímacích slotů. Schémata kombinací příjemců ukazují alternativní sestavy: pro telefon nebo tablet s Accsoon SEE odpojte jeden hardwarový RX a jeho slot nahraďte. Čtyři RX a další bezdrátová mobilní zařízení současně nejsou podporovány. Kabelové monitory či UVC počítače za přijímači další sloty neobsazují.

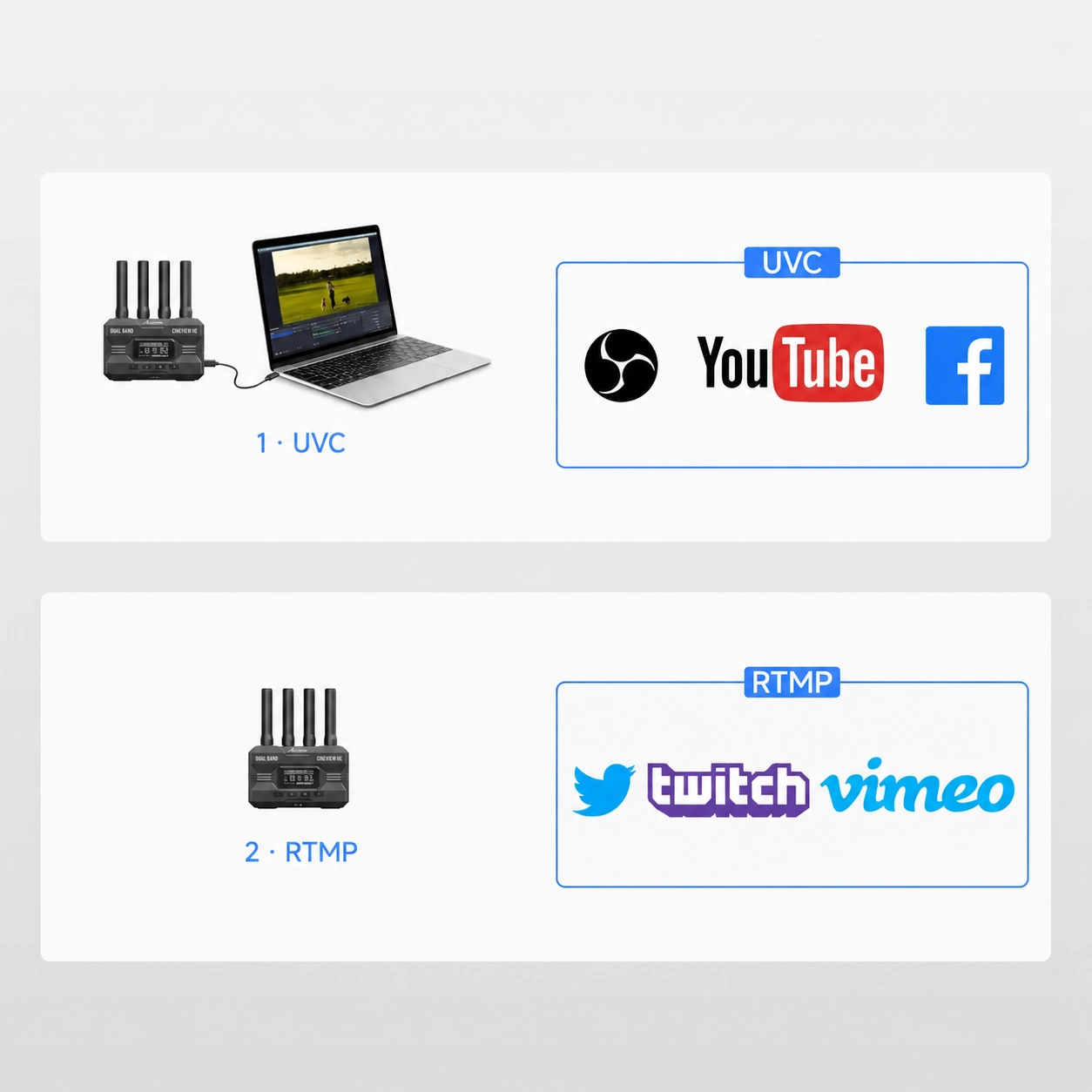

Obraz do počítače bez převodníku
1 · UVC: přiložený RX připojíte datovým USB-C kabelem k počítači a použijete obraz například v OBS bez další zachytávací karty. 2 · RTMP: Accsoon SEE v telefonu či tabletu využívá internetové připojení mobilního zařízení. V sestavě 1T4R vyžaduje mobilní příjem nahrazení jednoho ze čtyř RX spojení. HE samostatně nevysílá na internet; kabely, počítače a mobilní zařízení nejsou součástí balení.

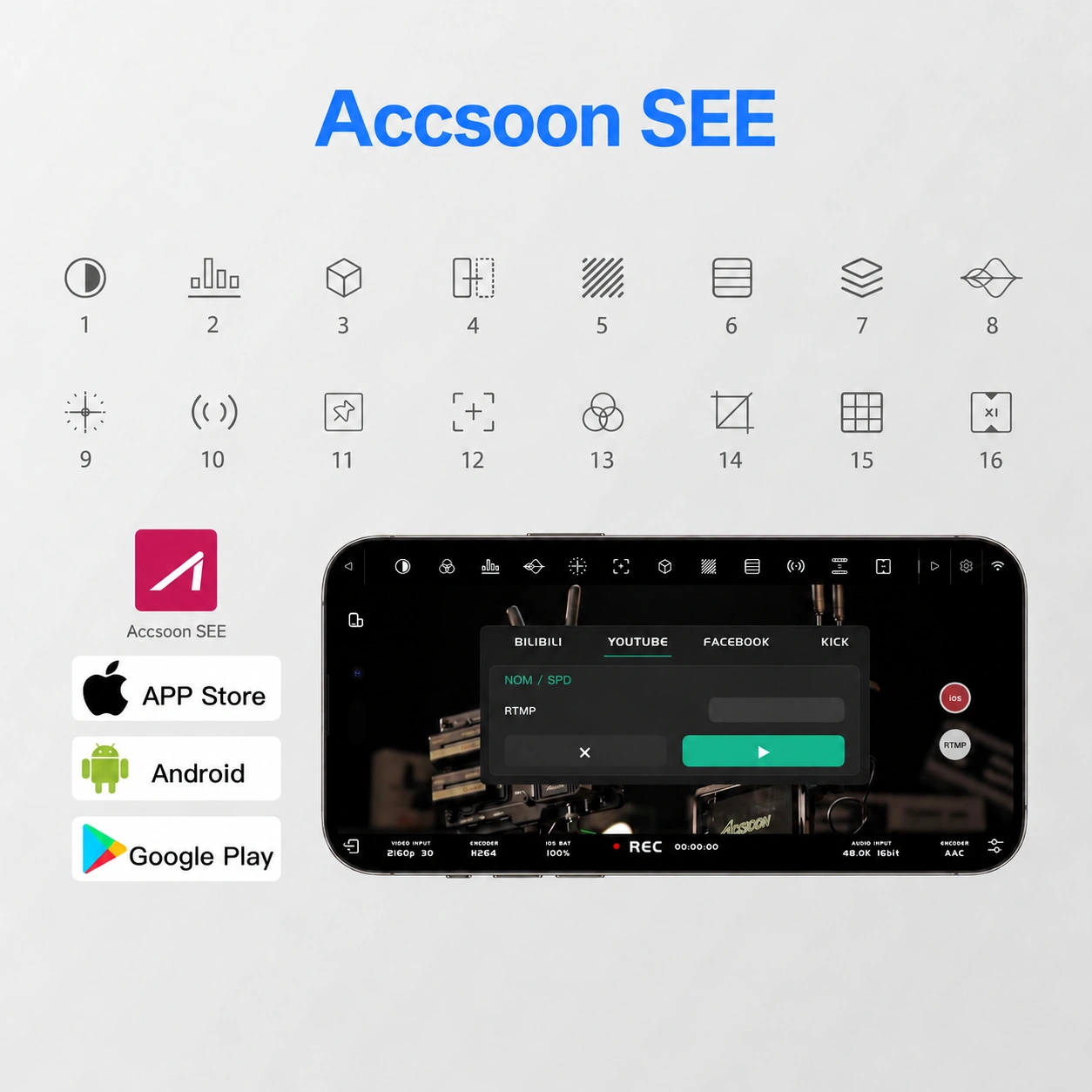

Nástroje aplikace Accsoon SEE
Mobilní příjem doplňuje kontrola expozice, barev, kompozice a ostrosti, záznam i živé vysílání v aplikaci Accsoon SEE. Číslovaná legenda odpovídá ikonám výrobce. Snímek rozhraní ilustruje aplikaci; přenos CineView HE zůstává Full HD.
Černobílý náhled
Histogram
LUT
Zrcadlení
Zebra
Falešné barvy
Překrytí obrazu
Waveform
Vektorskop
Zvuk
Značky
Ostření
RGB
Snímky obrazovky
Mřížky
Korekce zobrazení

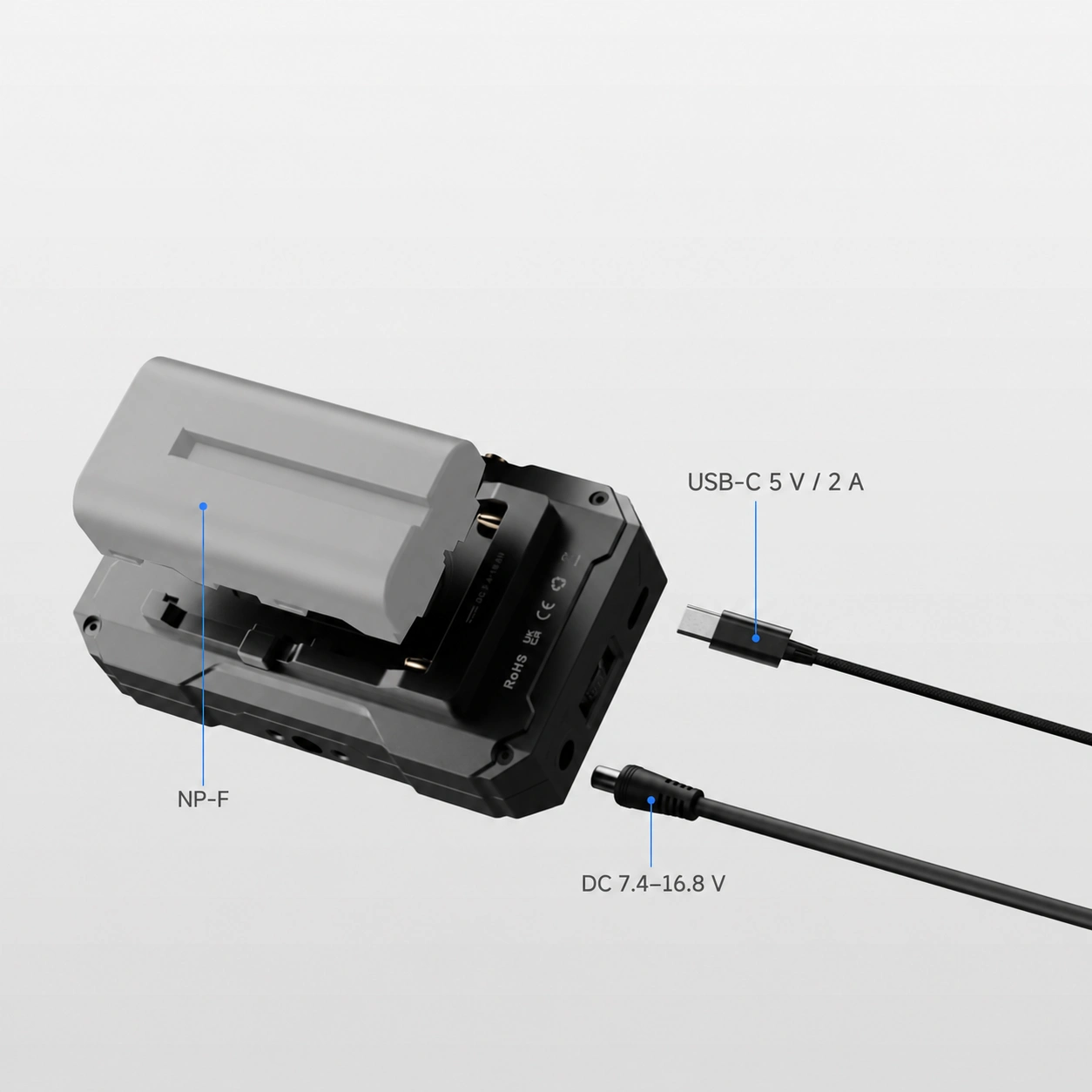

Napájení podle vašeho rigu

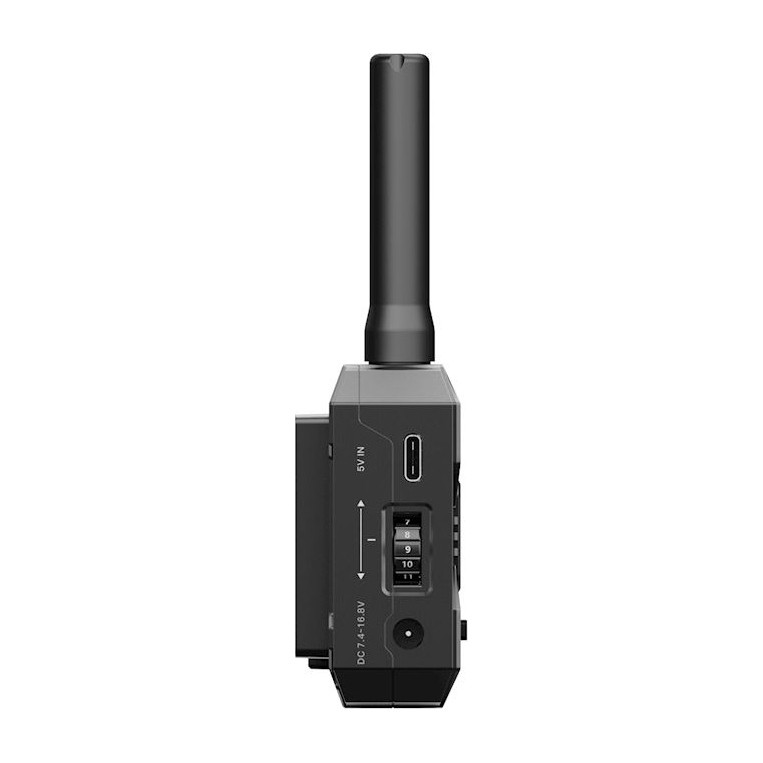

Každou z pěti jednotek napájíte samostatně baterií NP-F550/750/970, přes DC 7,4–16,8 V nebo USB-C 5 V ze zdroje alespoň 2 A. DC konektor je 5,5 × 2,1 mm s kladným středem. Každý RX má oddělené USB-C porty pro datový výstup UVC a napájení. Zajistěte dostatek baterií či zdrojů pro všechna stanoviště; napájení a kabely se pořizují zvlášť. USB-C nenabíjí baterii NP-F.

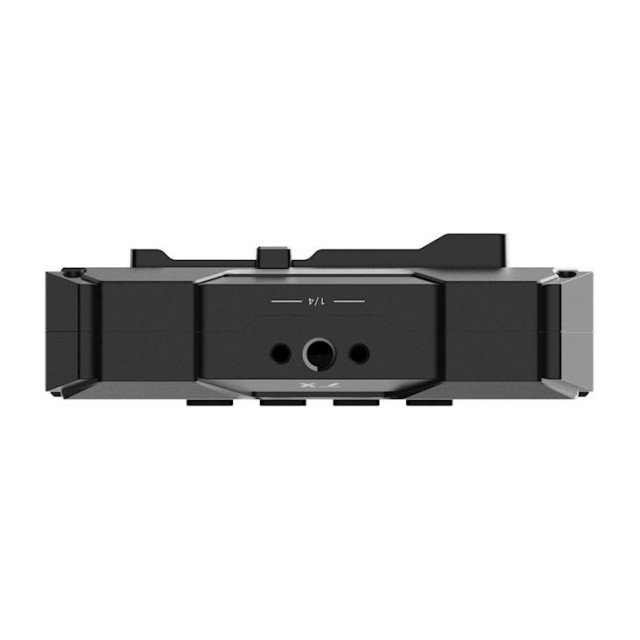

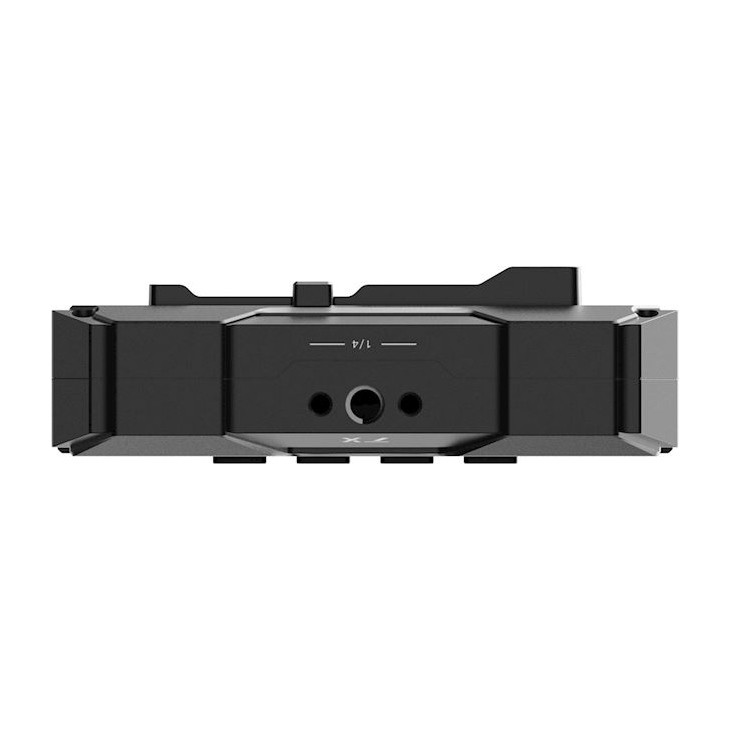

Při zapnutí TX automaticky vybere přenosový kanál. Jednotky párujete otočným voličem skupiny 0–F; režimy HQ, NOM a SPD umožňují zvolit důraz na obraz či rychlost. Hliníkové tělo bez ventilátoru nepřidává hluk ventilátoru na place. Každá jednotka má 1,3″ OLED, hmotnost uváděnou výrobcem 200 g a závit 1/4″-20. Před připojením dalších modelů ověřte přesnou kompatibilitu a firmware; HE/SE neznamená univerzální kompatibilitu všech zařízení Accsoon.
OBSAH BALENÍ
Vysílač Accsoon CineView HE TX ×1
Přijímač Accsoon CineView HE RX ×4
Antény pro jednotky
SPECIFIKACE
Pásma: 2,4 GHz + 5 GHz
Maximální rozlišení: 1920 × 1080, 60p
Dosah: Až 350 m; přímá viditelnost, bez překážek a rušení
Latence: <60 ms; bez latence kamery
Přijímací zařízení: Nejvýše 4 celkem na jeden TX
Zvuk: PCM, 44,1/48 kHz, 16/24 bit
Displej jednotky: OLED 1,3″
Baterie: NP-F550 / NP-F750 / NP-F970
DC napájení: 7,4–16,8 V
DC konektor: 5,5 × 2,1 mm, zásuvka, kladný střed
USB-C napájení: 5 V; zdroj alespoň 2 A
Rozměry jedné jednotky: 105 × 66 × 32 mm, bez antén
Accsoon CineView HE je pokročilý bezdrátový systém s HDMI rozhraním a podporou NP-F baterií, který umožňuje přenos obrazu do dedikovaných přijímačů i mobilních zařízení. Pro maximální využití doporučujeme příslušenství pro stabilní napájení, kvalitní HDMI propojení a klece pro monitoring na tabletech či telefonech.
