Tilta Power Supply Module for DJI Video Transmitter - V Mount

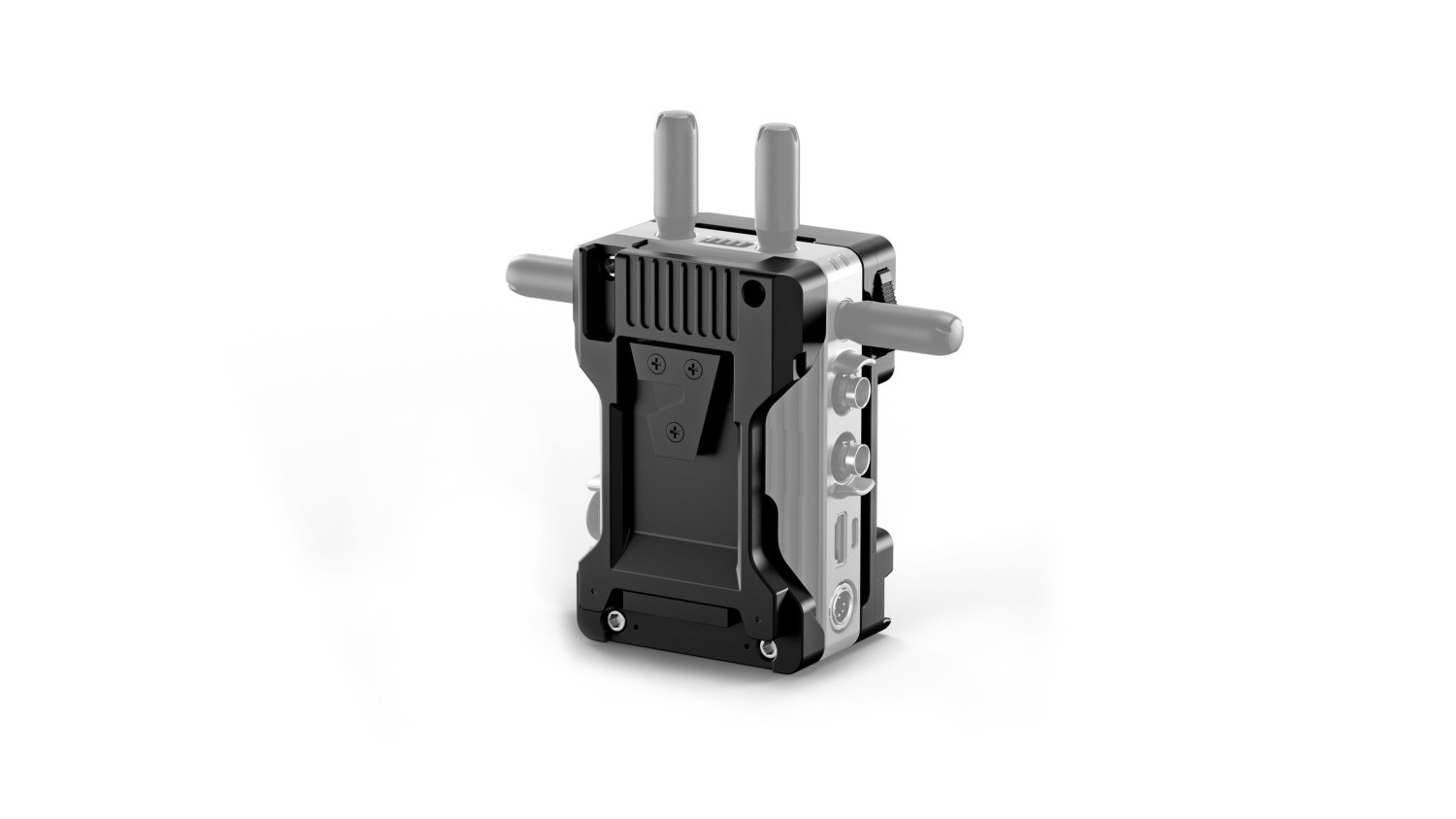

Napájecí modul Tilta drží videovysílač nebo přijímač DJI Transmission přímo na kameře a zároveň ho napájí. Přední deska se nasadí na bateriovou desku kamery, na zadní se zacvakne baterie Gold Mount nebo V-Mount — a ta pak napájí vysílač i tělo kamery či monitor. Odpadají tím napájecí kabely mezi jednotlivými díly sestavy. Konstrukce je z hliníku a nerezové oceli. Toto je provedení V-Mount.

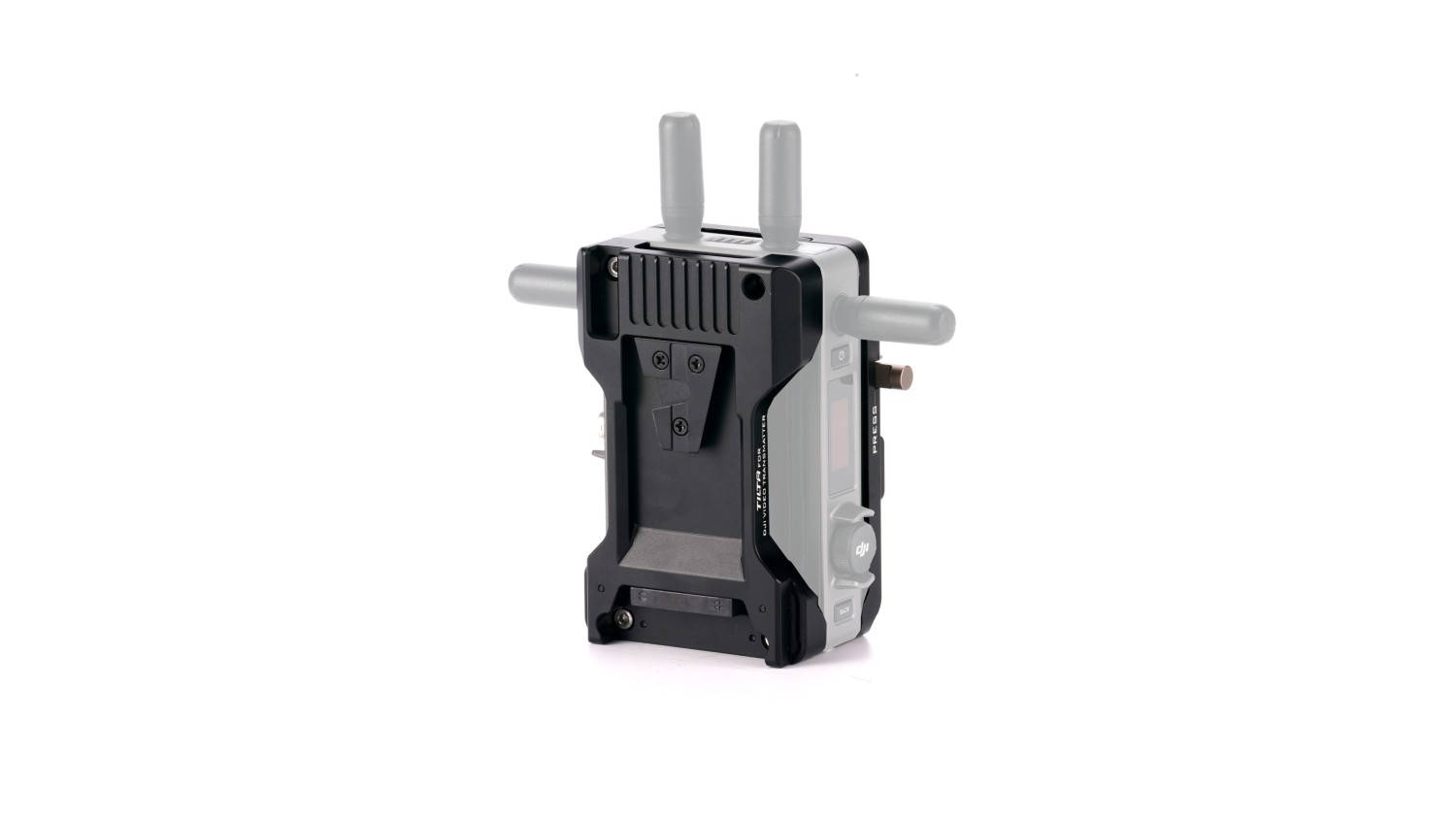

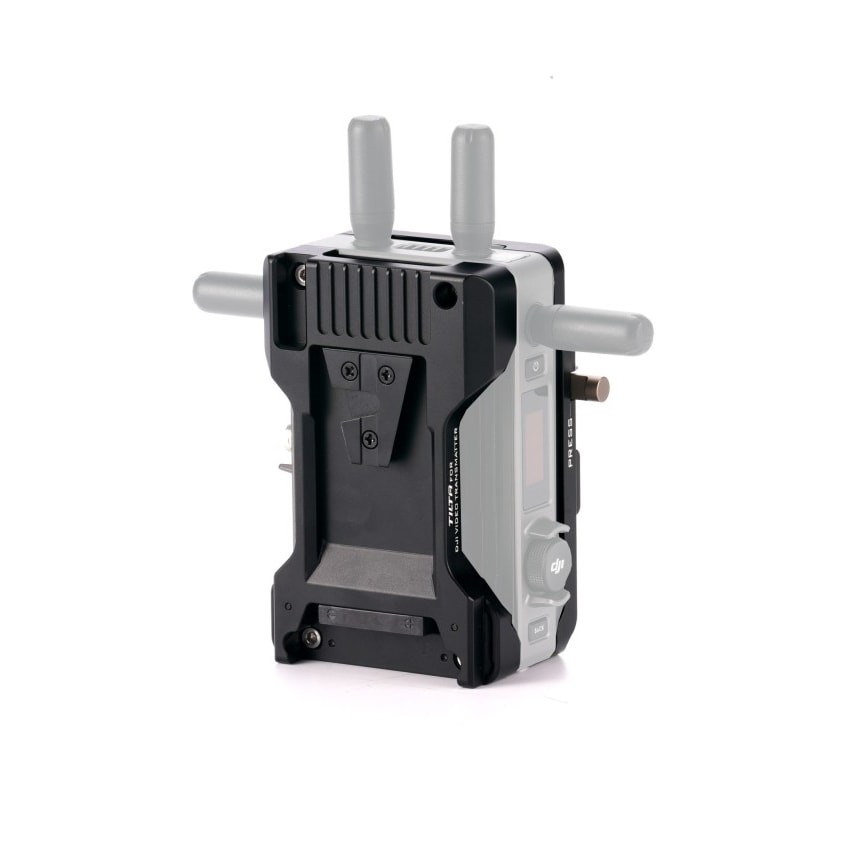

Toto je provedení V-Mount: úchyt baterie i strana ke kameře jsou V-Mount.

Vysílač a baterie na jedné desce

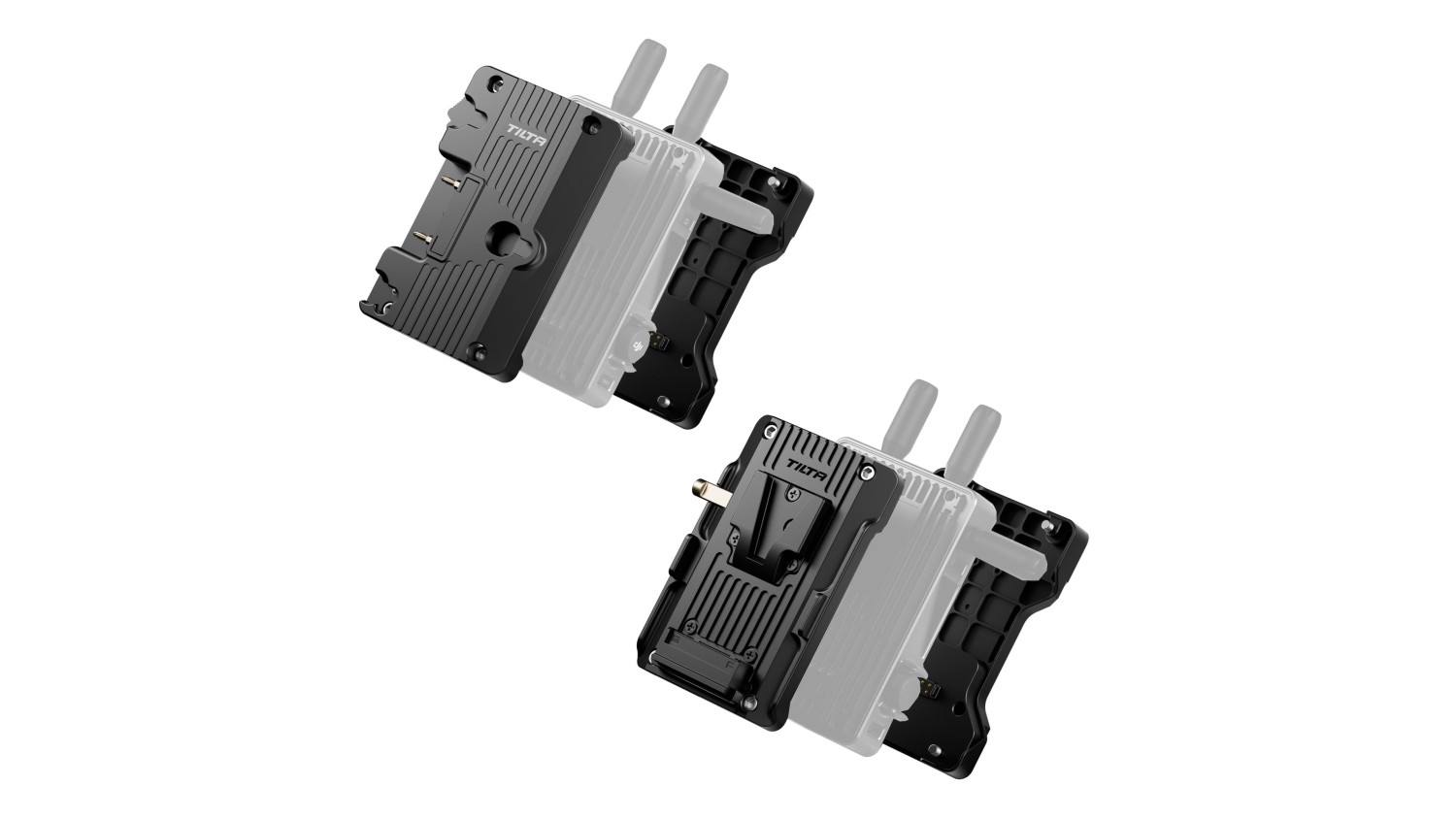

Modul se skládá z přední a zadní desky, které se sešroubují po stranách videovysílače DJI. Přední strana se pak nasadí na bateriovou desku na kameře, zadní přijme baterii. Vysílač tak nevisí na ramenu ani na kabelu — sedí na místě, kam obvykle patří baterie.

Průchozí napájení bez kabelů

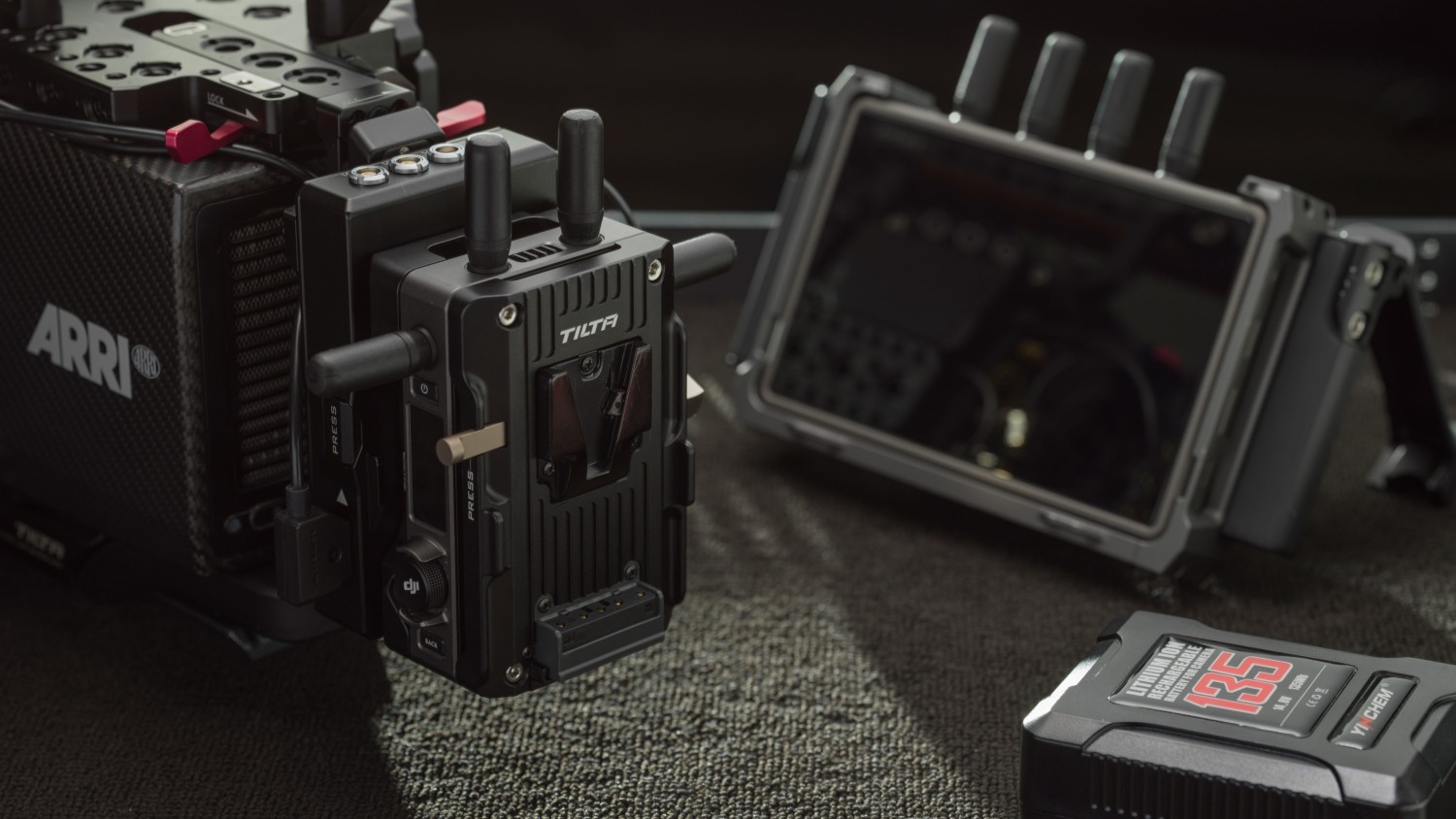

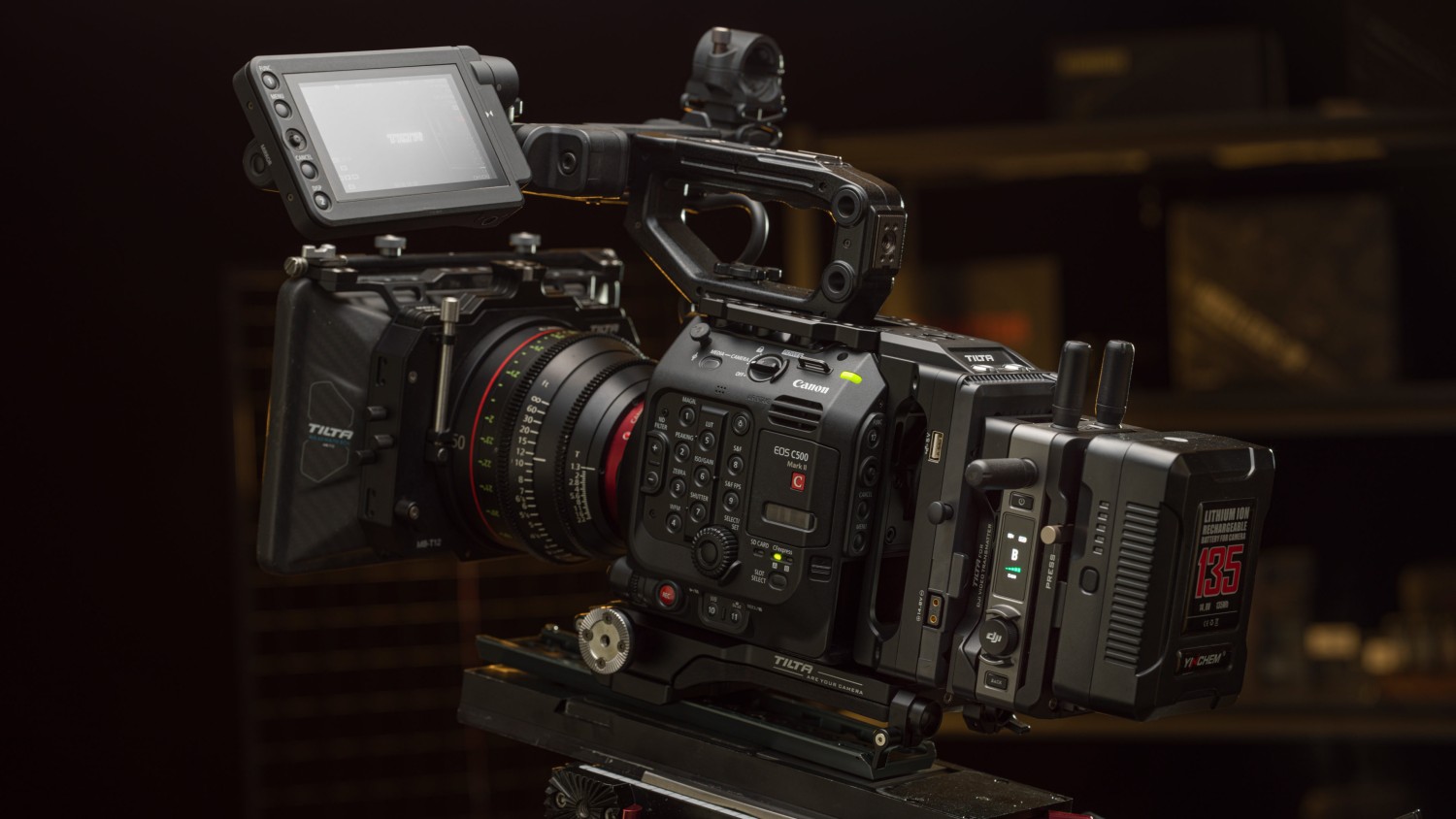

Baterie na zadní desce napájí vysílač a proud jde skrz modul dál do těla kamery nebo do bezdrátového monitoru. Mezi vysílačem a kamerou tedy nevede žádný napájecí kabel, který by se dal vytrhnout nebo zamotat do ostatní kabeláže.

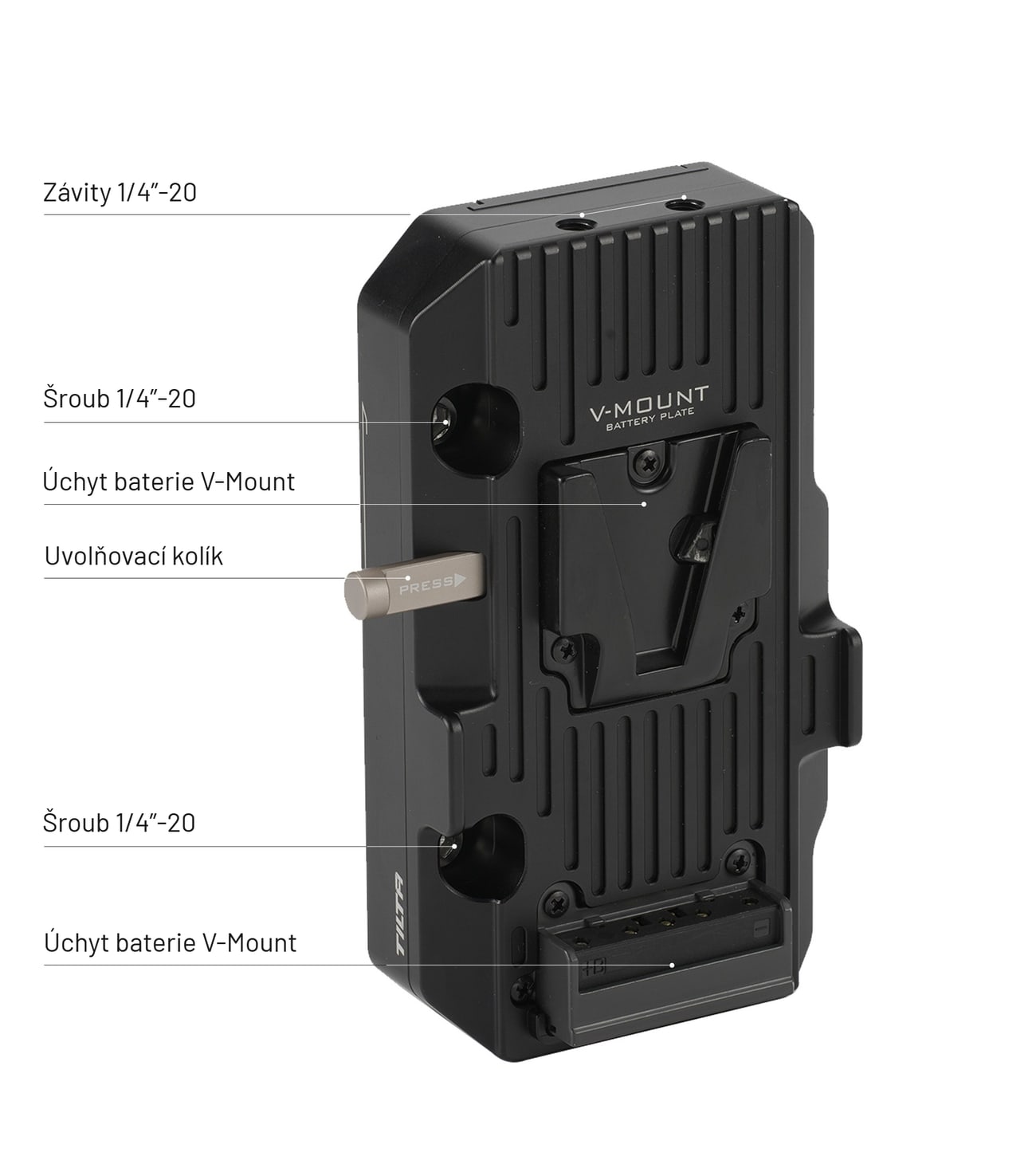

Kam se co upíná

Na obou deskách jsou závity a šrouby 1/4”-20 pro další příslušenství, uvolňovací kolík baterie a kontakty úchytu baterie. Modul se tak dá doplnit o kloubové rameno, držák monitoru nebo o chladicí jednotku.

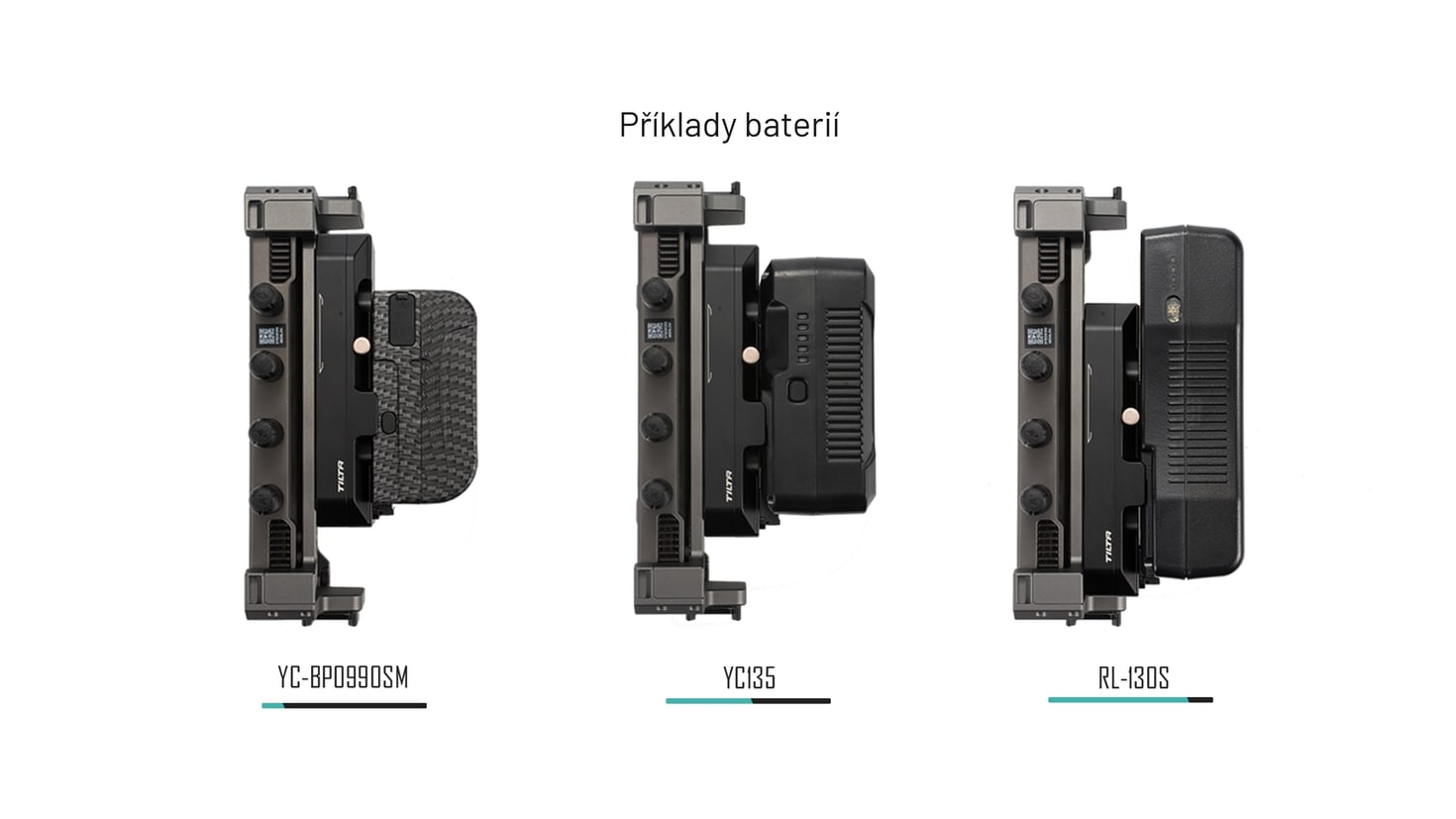

Baterie, které se na modul hodí

Výrobce ukazuje modul s bateriemi YC-BP0990SM, YC135 a RL-130S. Kapacita baterie určuje, jak dlouho sestava vydrží — s velkou V-Mount baterií zvládne vysílač i kameru na celý natáčecí den.

Desky jdou nasadit jen jedním způsobem

Desky lze na vysílač nasadit jen v jedné poloze: konektory SDI zůstanou na straně kameramana a LCD s ovládacím kolečkem na straně asistenta. Počítejte s tím při stavbě rigu, obrátit to nejde.

Na co si dát pozor

Modul sám o sobě není baterie ani nabíječka — baterii Gold Mount nebo V-Mount k němu potřebujete zvlášť.

Tilta u tohoto modulu neuvádí omezení pro baterie 26 V; před nasazením vysokonapěťové baterie si ověřte, jaké napětí snese vaše kamera a vysílač.
