Battery Plate for RED V-RAPTOR - V Mount

Tilta Battery Plate for RED V-RAPTOR – V Mount mění micro V-mount kamery RED V-RAPTOR na plnohodnotný V-mount pro velké baterie. Deska je výškově stavitelná v rozsahu 20 mm, má dva dvoupinové konektory LEMO, P-Tap a USB-C a integrovaný slot, do kterého se zasune a napájí modul Advanced I/O (není součástí dodávky).

Bateriová deska Tilta pro RED V-RAPTOR ve verzi V-mount řeší dvě věci naráz: původní micro V-lock kamery neudrží velkou baterii bezpečně, a modul Advanced I/O nemá kde brát proud. Deska přidá plnohodnotný V-mount, který se dá výškově doladit v rozsahu 20 mm, čtyři napájecí výstupy a slot, do kterého I/O modul zapadne a rovnou se z desky napájí.

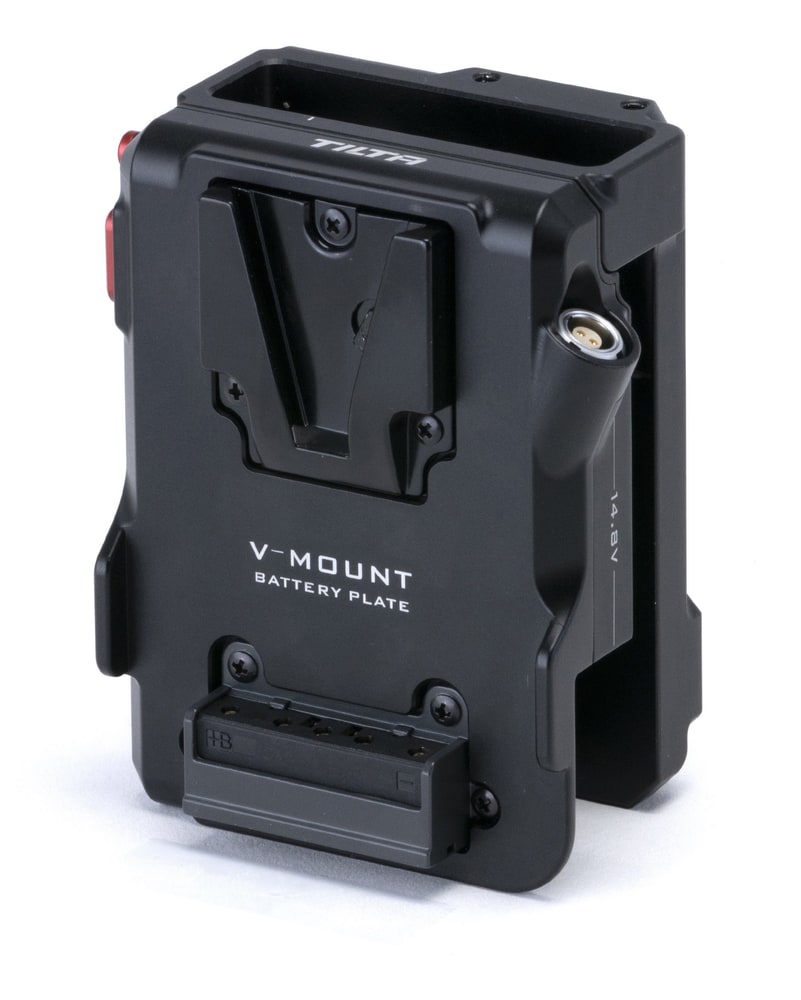

Z micro V-mountu plnohodnotný V-mount

Kamera RED V-RAPTOR má z výroby micro V-lock, na který se velká baterie bezpečně neupne. Tahle deska ho převede na plnohodnotný V-mount pro velké baterie, takže se sestava napájí z toho, co už na place máte, a nemusí se řešit redukce.

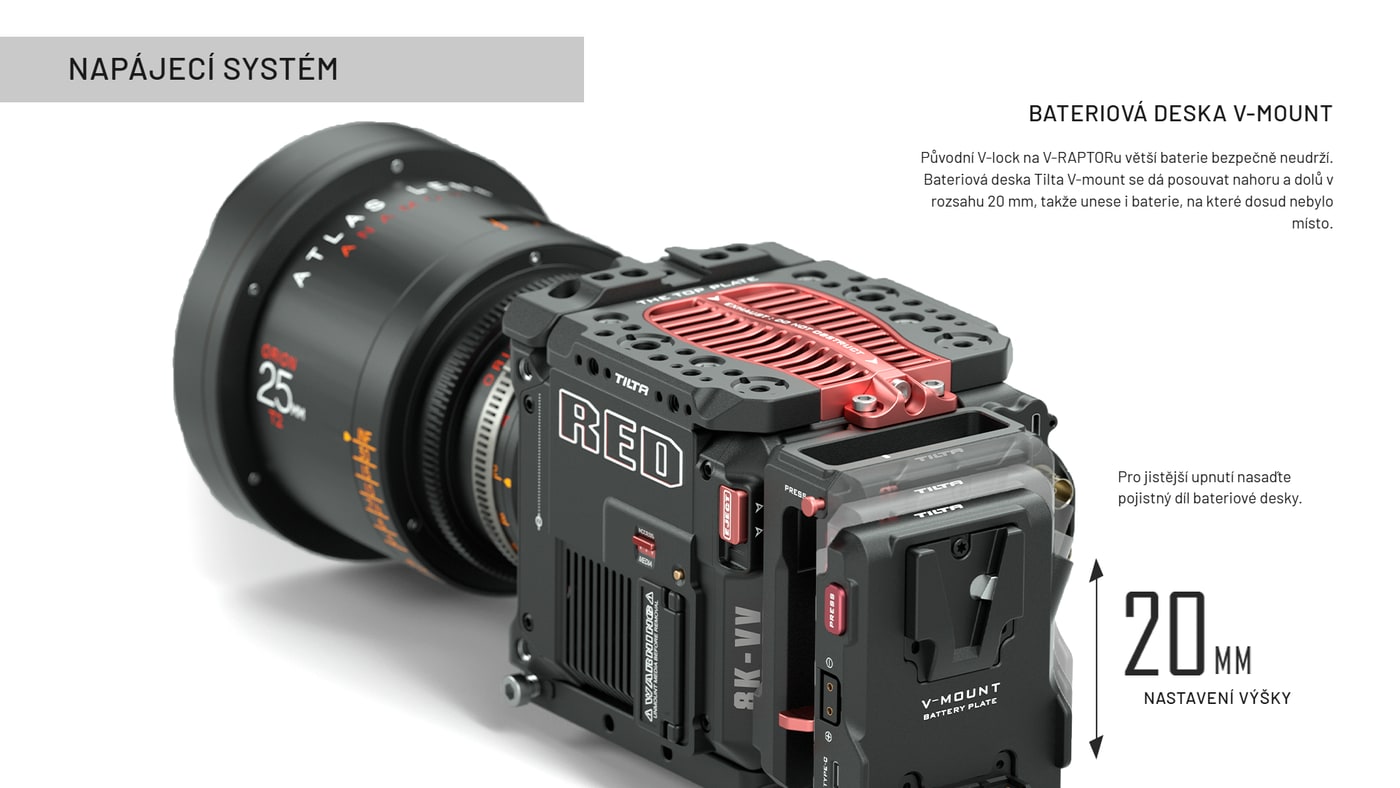

Výška baterie se doladí v rozsahu 20 mm

Deska s V-mountem je posuvná: baterii doladíte o 20 mm nahoru nebo dolů. Vyvážíte tak sestavu na gimbalu nebo na rameni a zároveň si necháte volný přístup k mediálnímu slotu a ke konektorům, které by jinak velká baterie zakryla. Při použití horní desky Tilta lze přidat pojistný díl, který dá desce další kontaktní bod s klecí.

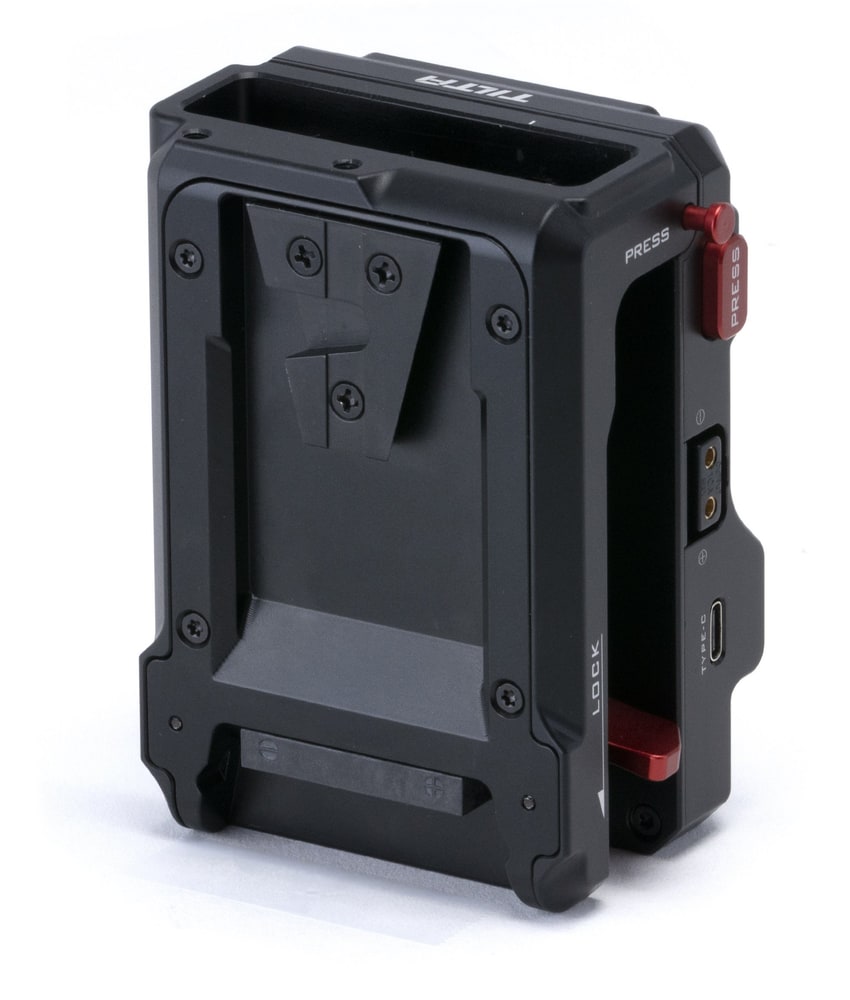

Dvakrát LEMO, P-Tap a USB-C

Z desky vede dvakrát 14,8 V 2-pin LEMO, jednou P-Tap 14,8 V a jednou USB-C. K tomu jsou tu kontakty pro napájení I/O modulu. Celkový odběr ze všech pomocných výstupů je podle výrobce nejvýš 7,5 A a stejnosměrný výstup pracuje v rozsahu 11–17,5 V.

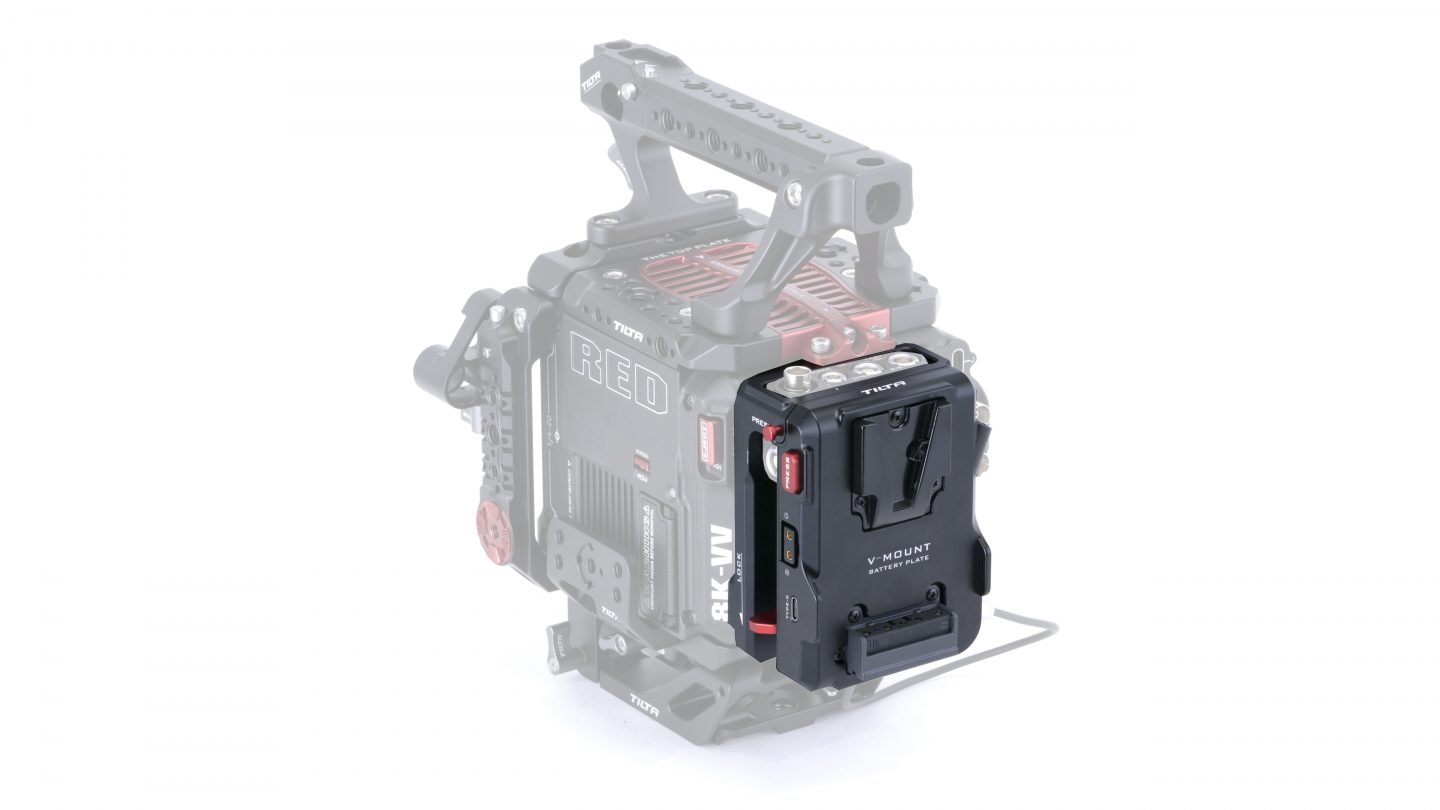

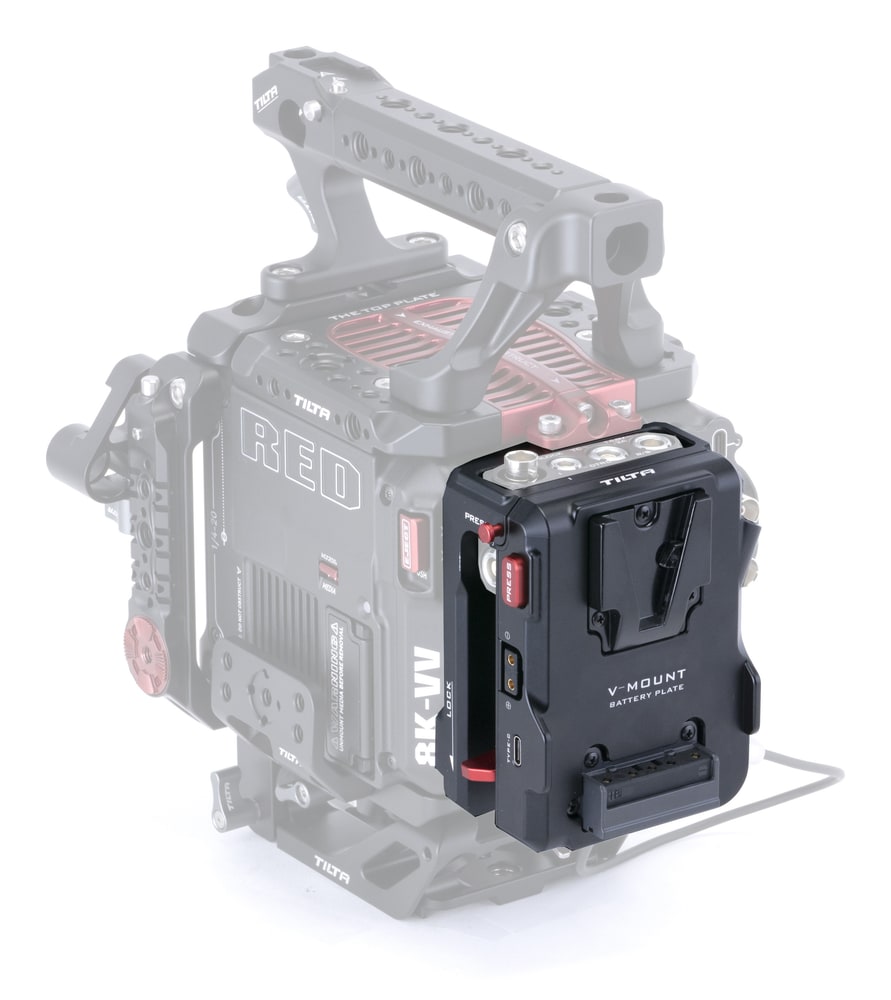

Na kameře drží ve dvou bodech

Deska se upne na micro V-mount kamery RED V-RAPTOR a nahradí ho plnohodnotným V-mountem. Při použití horní desky Tilta k ní lze přidat pojistný díl bateriové desky, který přidá druhý kontaktní bod mezi deskou a klecí — spoj pak nese velkou baterii i tehdy, když se s kamerou hýbe.

Na co si dát pozor

Tohle je provedení V-Mount. Verze pro Gold Mount je u výrobce samostatné zboží (ESR-T08-BP-AB) a v naší nabídce není.

Modul Advanced I/O není součástí dodávky — deska pro něj má slot a napájení.

Pojistný díl bateriové desky, který přidá další kontaktní bod ke kleci, se dokupuje zvlášť a předpokládá horní desku Tilta.

Baterie není součástí dodávky.

Kompatibilita

Výrobce desku uvádí pro RED V-RAPTOR a RED KOMODO-X.
