Manfrotto Repro Arm with Double Camera Attachment

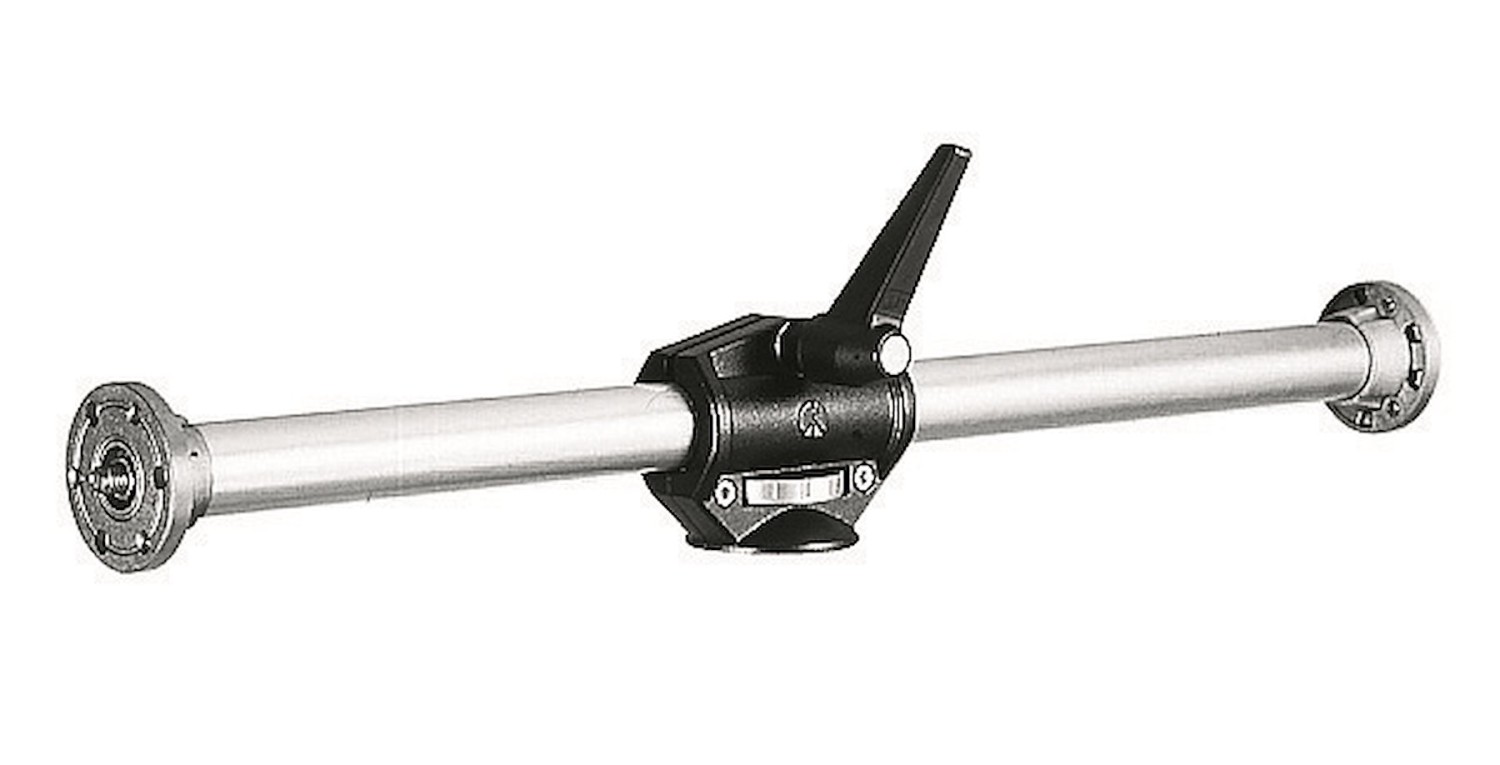

Manfrotto 131D je chromované příčné rameno dlouhé 60 cm pro umístění dvou stativových hlav na koncích společné podpěry. Využijete je pro reprodukční fotografii, makro i sestavy pro snímání z více úhlů. Středový držák má vnitřní závit 3/8″ pro kompatibilní stativový sloupek s kotoučem o průměru 60 mm. Tyč lze vodorovně posouvat a otáčet kolem její osy, poté polohu zajistit středovou pákou. Rameno váží 1,2 kg; hlavy, fotoaparáty a nosný stativ se vybírají samostatně.

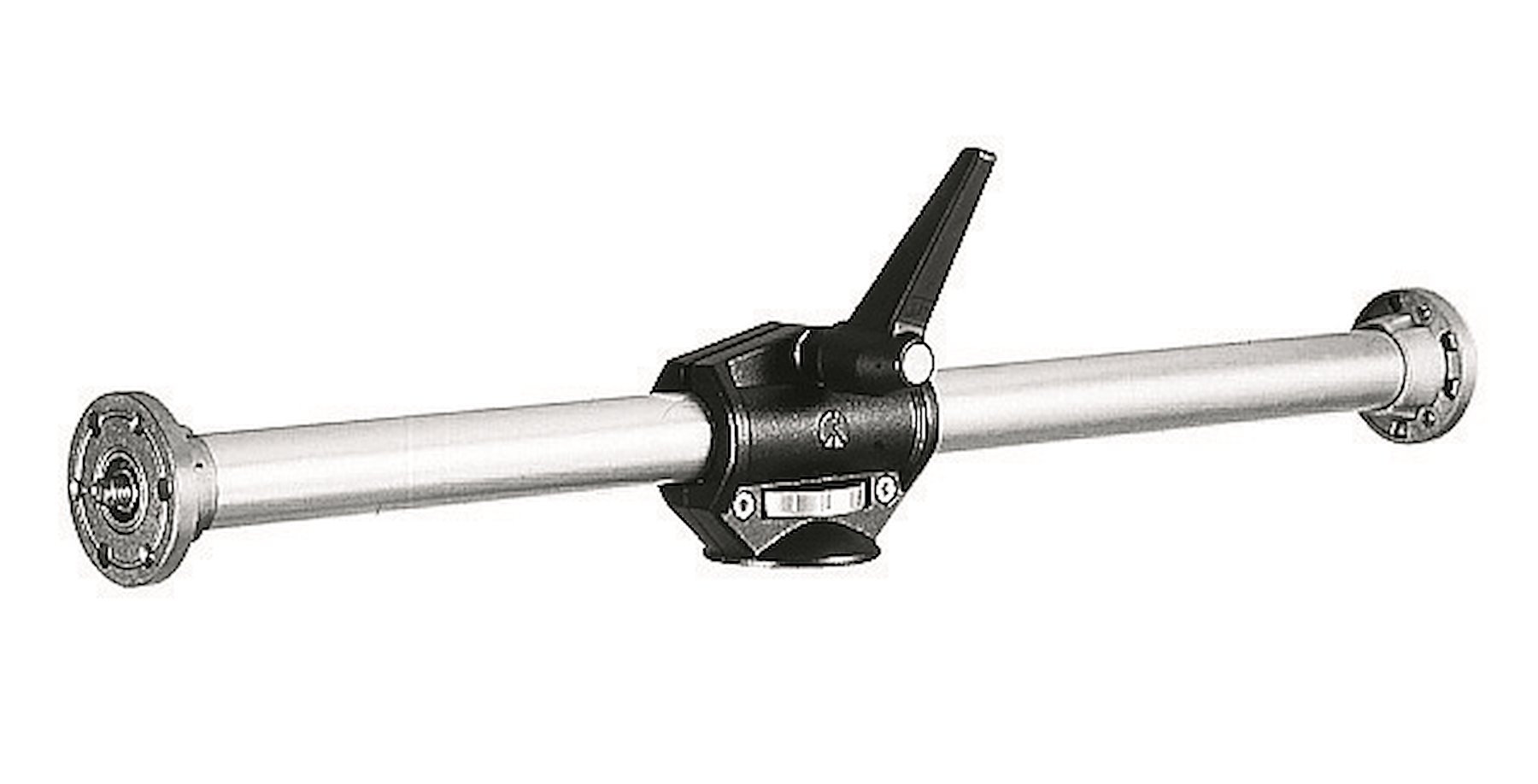

MANFROTTO 131D

Dvě hlavy na jednom rameni

Umístěte dvě stativové hlavy na konce příčného ramene dlouhého 60 cm. Posuvem a otáčením tyče nastavíte reprodukční či makro sestavu.

60 cm1,2 kg3/8″

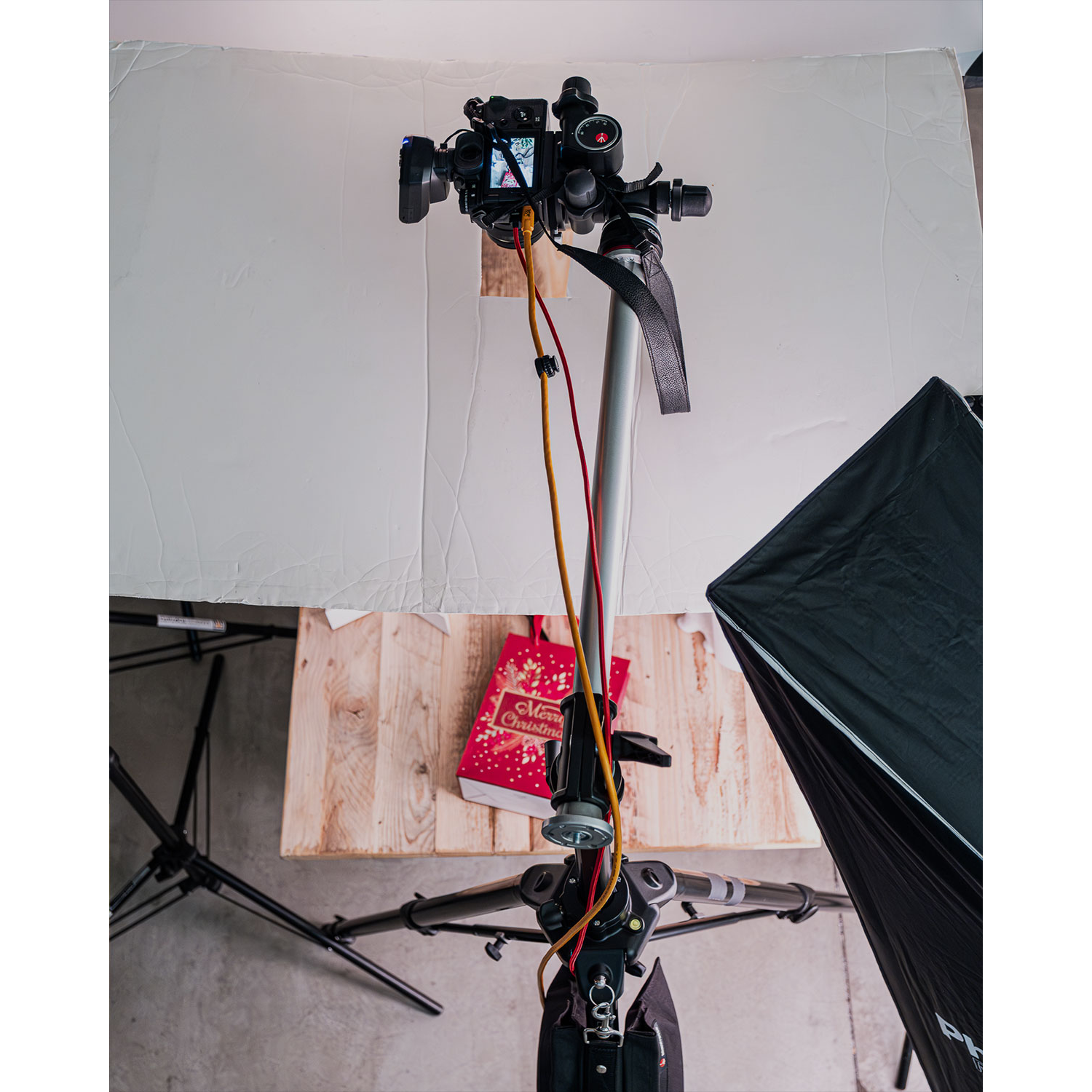

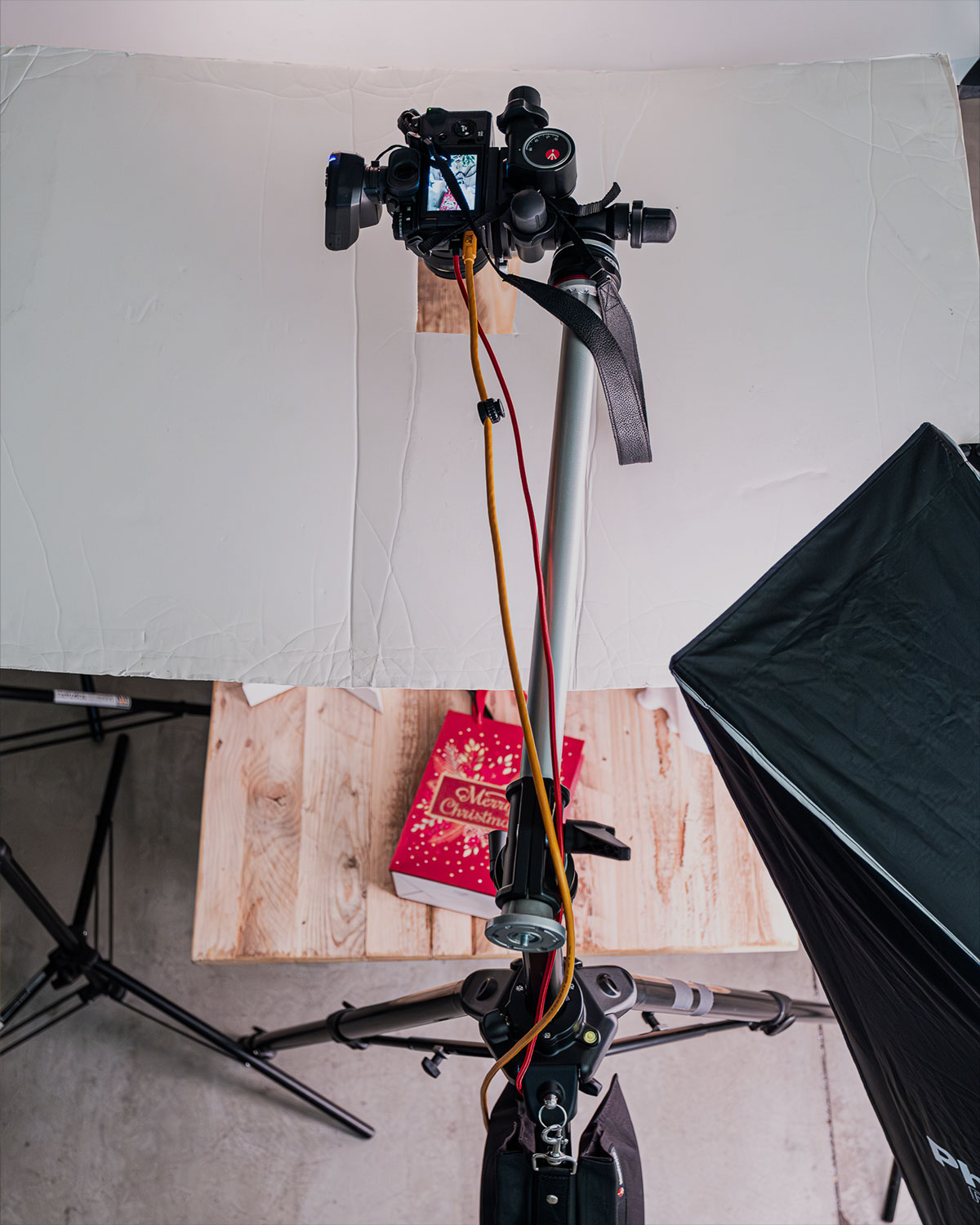

Fotografování shora

Výrobce ukazuje chromované rameno 131D s fotoaparátem nad scénou při fotografování shora. Rameno tak umožňuje umístit fotoaparát mimo osu stativového sloupku. Vyobrazený fotoaparát, hlava, systém MOVE, světla ani stativ nejsou součástí balení.

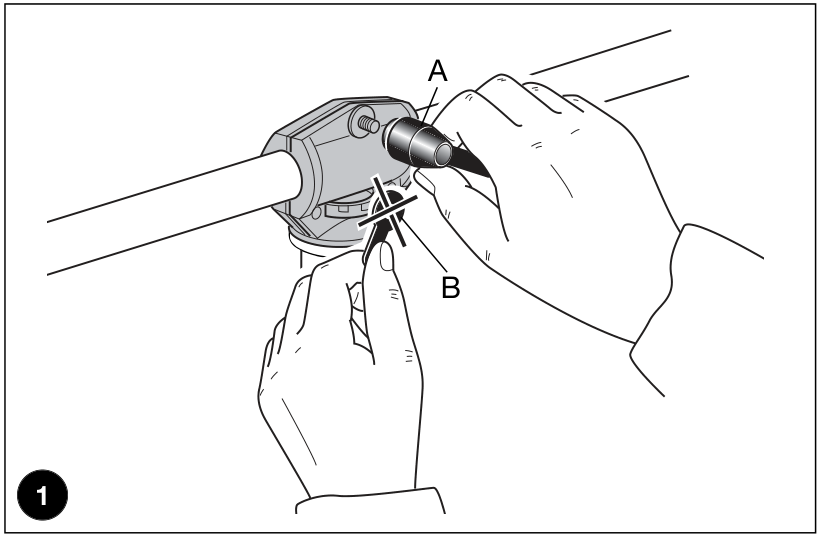

Nasaďte zajišťovací páku

Rameno se dodává s demontovanou pákou A. Vyjměte přepravní vložku B a páku nasaďte podle obrázku 1. Ráčnovou páku lze později povytáhnout a přestavit do vhodné polohy bez uvolnění zajištěného spoje.

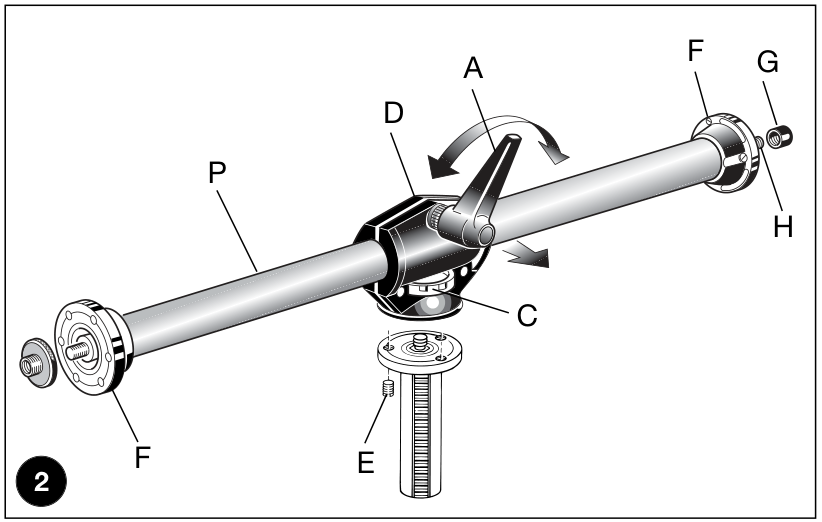

Posouvejte a otáčejte tyč

Středový držák D nasaďte na upevňovací šroub kompatibilního stativu a dotáhněte kolečko C. Uvolněním páky A umožníte vodorovný posuv tyče P i otáčení kolem její osy; po nastavení páku A opět zajistěte.

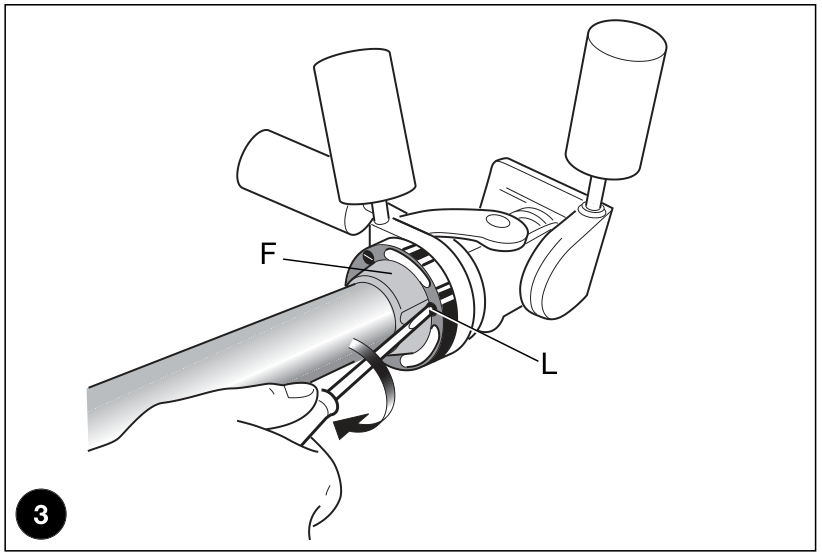

Zajistěte každou hlavu

Z každé koncové desky F sejměte krytku G a kompatibilní hlavu našroubujte na vnější šroub 3/8″ označený H. Malým šroubovákem dotáhněte tři pojistné šrouby L, které hlavu zajistí; nepřetahujte je.

Přizpůsobte připojení

Na jedné koncové desce je namontovaný odnímatelný adaptér Manfrotto 088LBP. Po jeho vyšroubování získáte vnější závit 1/4″ pro zařízení s odpovídajícím vnitřním závitem. Před demontáží nasazené hlavy nejprve uvolněte všechny tři pojistné šrouby a teprve poté hlavu vyšroubujte.

Vyberte vhodný nosný stativ

Použijte kompatibilní stativ s maximální nosností vyšší než 6 kg a kotoučem o průměru 60 mm. Požadavek se týká nosného stativu, nikoli jmenovité nosnosti ramene. Ověřte hmotnost, vyvážení a limity všech součástí celé sestavy. Hlavy, fotoaparáty ani stativ nejsou součástí balení.
