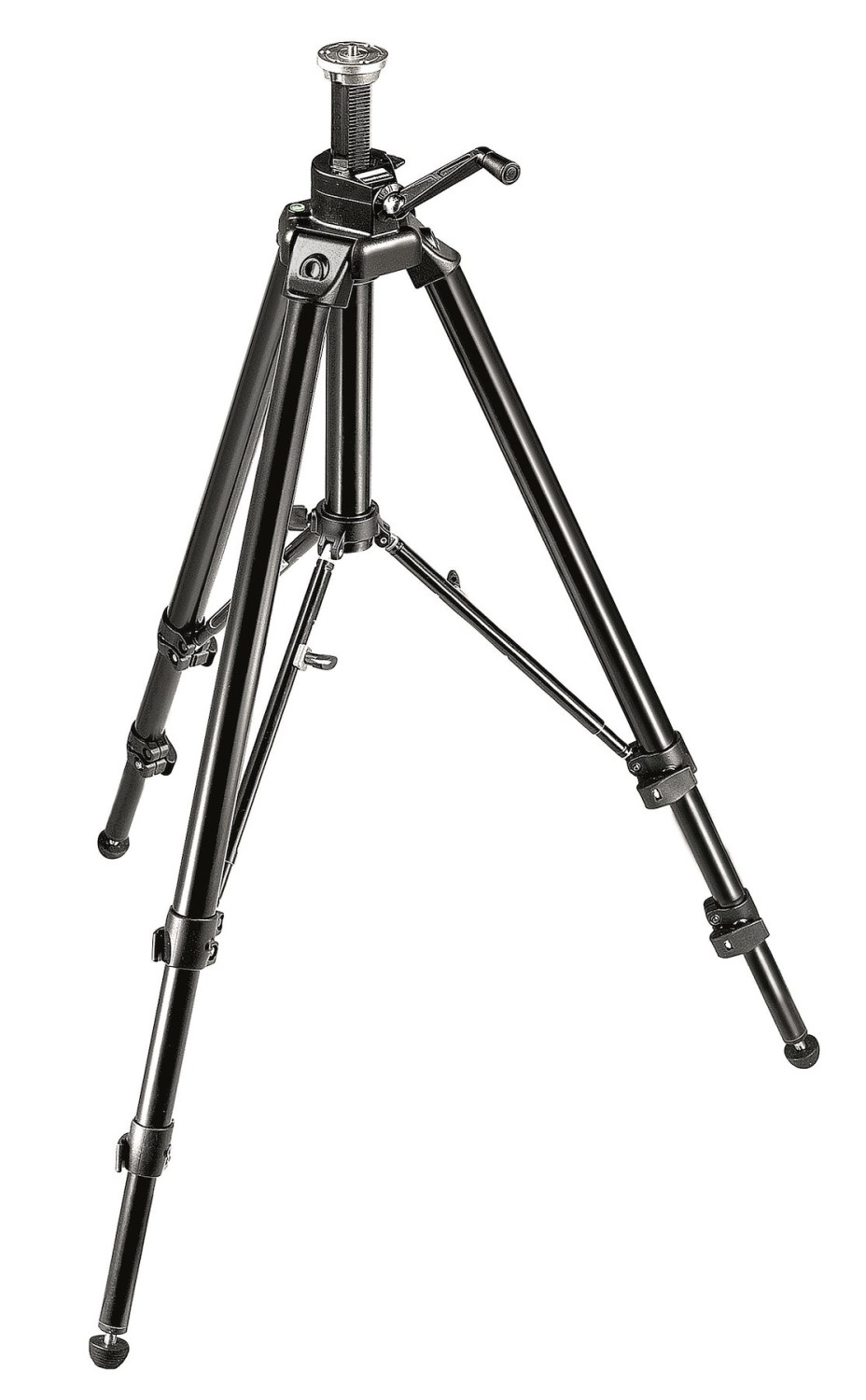

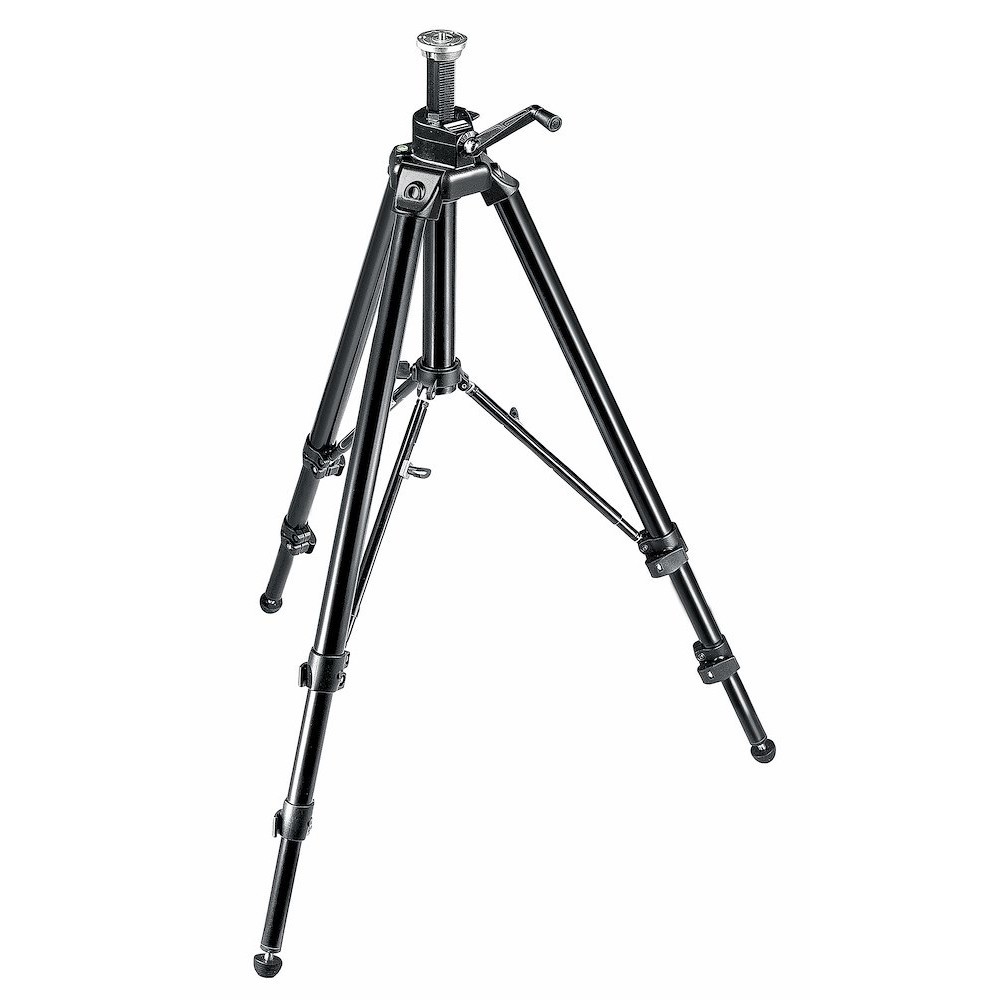

Manfrotto 475B Pro Geared je hliníkový studiový stativ pro profesionální fotografování. Robustní nohy, rychlé pákové zámky a teleskopické středové vzpěry usnadňují nastavení. Vzpěry umožňují zajistit nohy ve stejném úhlu nebo je nastavit jednotlivě pro asymetrické postavení; středový sloupek s převodem slouží k přesnému doladění výšky.
Manfrotto 475B Pro Geared je hliníkový studiový stativ pro profesionální fotografování. Robustní nohy, rychlé pákové zámky a teleskopické středové vzpěry usnadňují nastavení. Vzpěry umožňují zajistit nohy ve stejném úhlu nebo je nastavit jednotlivě pro asymetrické postavení; středový sloupek s převodem slouží k přesnému doladění výšky.
MANFROTTO 475B
Výška pod kontrolou
Studiový fotoaparát nastavíte až do výšky 188 cm pomocí kliky a nastavitelných vzpěr. Samotný stativ má nosnost 20 kg podle UNI/PdR 105:2021 a složenou délku 80 cm.
20 kg UNI188 cm80 cm
Přesná výška klikou

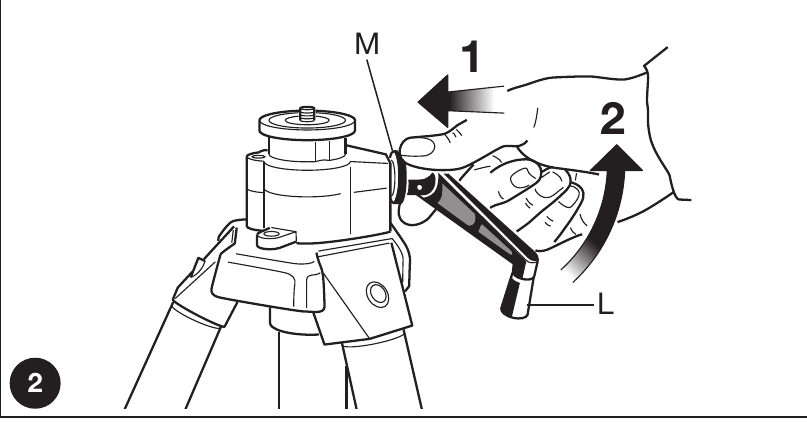

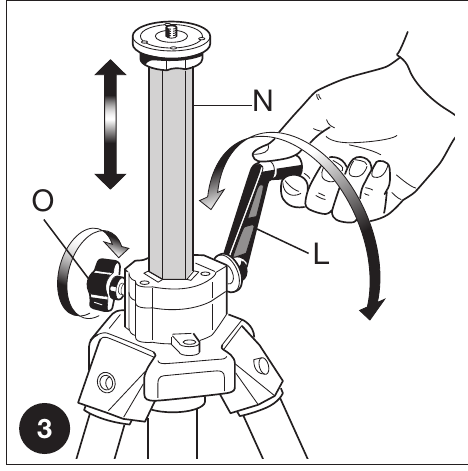

Uvolňovacím kroužkem M otevřete kliku L, povolte aretaci O a otáčením kliky nastavte sloupek N. Bezpečnostní mechanismus brání jeho nechtěnému klesání; pro maximální stabilitu ve zvolené výšce dotáhněte O.
L: klika
M: uvolňovací kroužek
N: středový sloupek
O: aretace sloupku
Původní nákresy výrobce, obr. 2 a 3
Původní nákres výrobce, obr. 1
Každá noha zvlášť

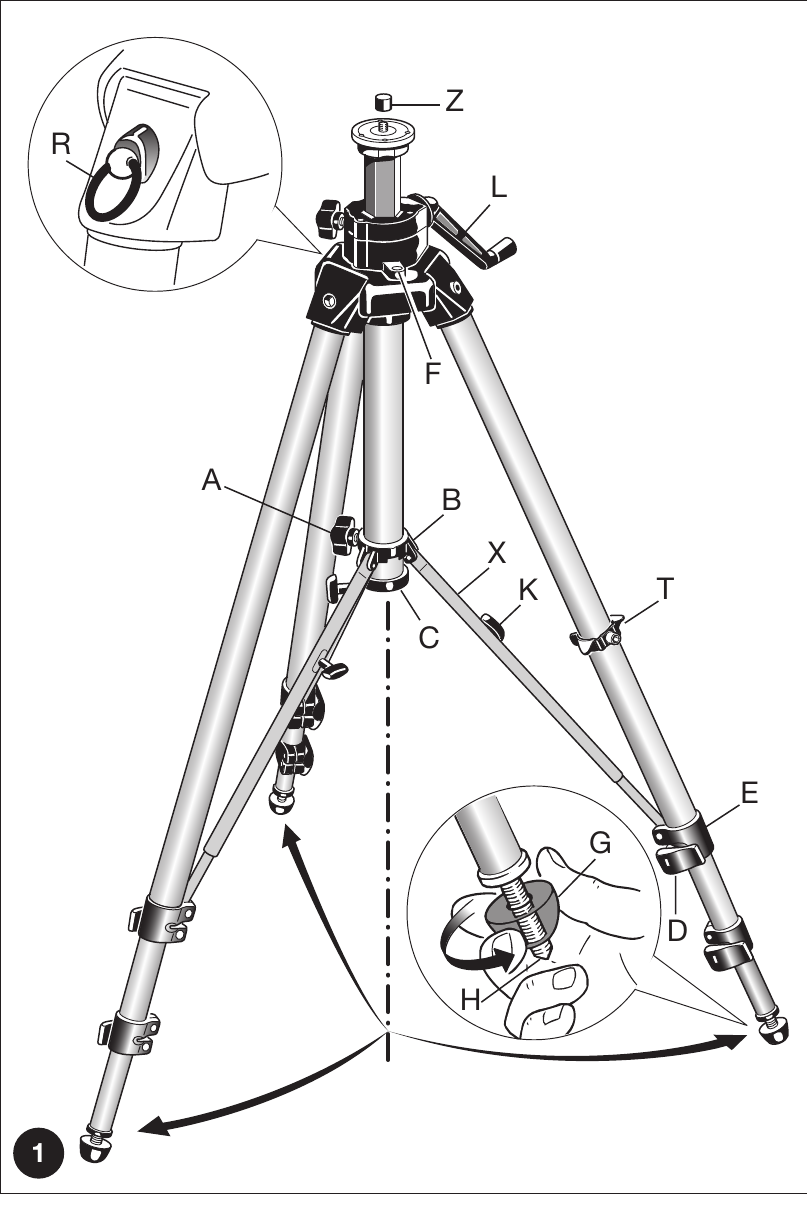

Vzpěry mají dvě přednastavené polohy se zacvaknutím. Teleskopické vzpěry X nastavte do stejné polohy se zacvaknutím pro shodné úhly nohou, nebo pomocí ovladačů K upravte každou vzpěru samostatně. Stativ tak umožňuje symetrické i asymetrické postavení.
A: centrální aretace vzpěr
B: prstenec vzpěr
C: doraz sloupku
X: teleskopické vzpěry
K: samostatné aretace vzpěr
F: vodováha
G: gumové patky
H: výsuvné hroty
D: páky zámků nohou
E: aretační objímky
R: oko pro volitelný popruh
T: dodaný klíč
Stativ ve studiu
Rychlé pákové zámky slouží k vysunutí tří sekcí nohou chráněných proti otáčení. Vestavěná vodováha pomáhá vyrovnat stativ před sérií snímků nebo panoramatem. Třístranný sloupek s převodem umožňuje kontrolované jemné nastavení výšky.
Gumové patky G mají výsuvné kovové hroty H: otáčením patek po směru hodinových ručiček hroty vysunete, opačným směrem je zasunete. Gumové patky se neodstraňují. Stativ je vyroben v Itálii.
Samostatně zakoupenou hlavu připevněte na vnější závit 3/8″. Tři zajišťovací šrouby P pod horní deskou dotáhněte bez nadměrné síly. Nosnost sestavy určuje nejslabší článek: stativ, hlava nebo příslušenství.
Hlava, přepravní brašna ani popruh nejsou součástí balení. Dodaný klíč T slouží k seřízení pákových zámků nohou; nástroj TORX T25 uvedený pro údržbu aretační objímky není přiložen.
Při obsluze postupujte podle návodu výrobce z roku 2022. Servisní nákres zvolte podle revize či sériového čísla. Video Petera J z roku 2013 ukazuje ovládání 475B; jeho dobové údaje nenahrazují aktuální specifikace ani návod.
OBSAH BALENÍ
Stativ Manfrotto 475B se středovým sloupkem s převodem
Dodaný klíč T pro zámky nohou
SPECIFIKACE
Model: 475B
Hmotnost: 4,3 kg
Počet sekcí nohou: 3
Maximální výška: 188 cm
Minimální výška: 43 cm

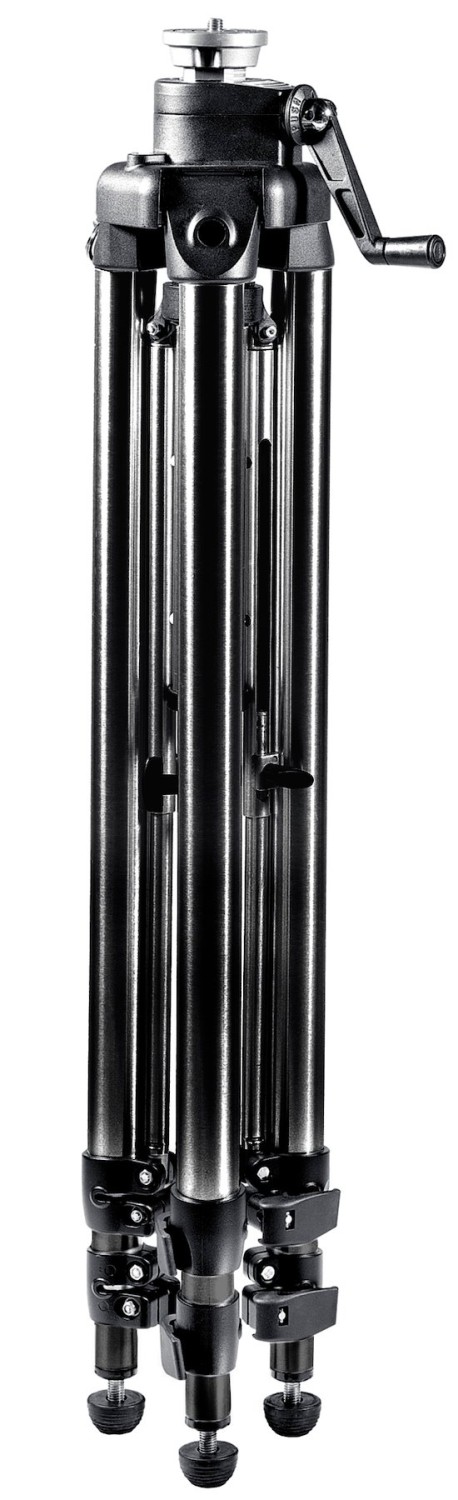

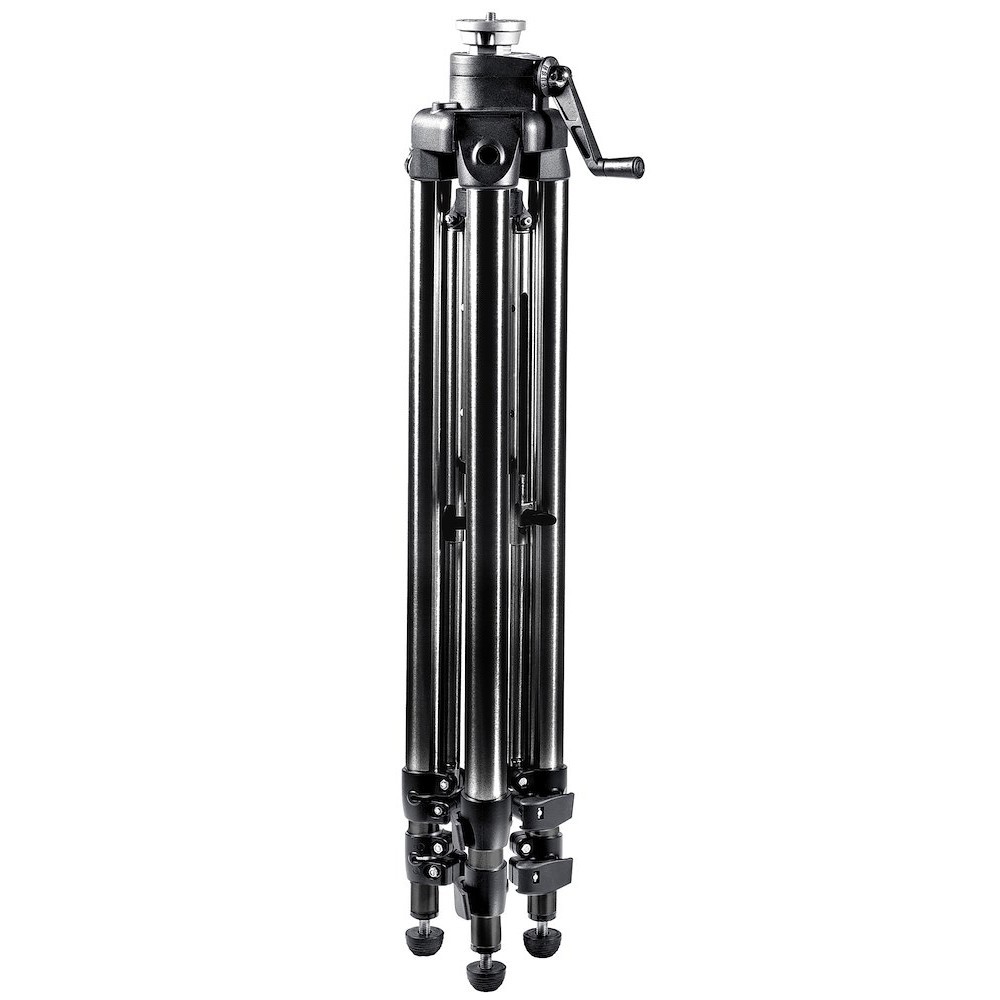

Délka ve složeném stavu: 80 cm
Maximální výška (se spuštěným středovým sloupem): 162 cm
Libela (počet): 1
Součástí balení je přepravní taška: ne
Středový sloup: s ozubeným převodem
Průměr horního kotouče: 60 mm
Uchycení horní části: Vnější závit 3/8″ pro hlavu
Barva: černá
Easy Link: Ne
Typ nohy: Jednoduchá
Typ aretace nohou: Flip Lock
Průměr trubek nohou: 35,4; 29,5; 25 mm
Materiál: hliník
Maximální provozní teplota: 60 °C
Minimální provozní teplota: -30 °C
Bezpečnostní nosnost: 20 kg (UNI/PdR 105:2021)
Patky: Gumové s výsuvnými kovovými hroty
Země výroby: Itálie
Seřízení zámků nohou: Ano, dodaným klíčem T
DOPORUČUJEME
Doplňky vybírejte podle skutečné sestavy; hlava ani brašna nejsou součástí. Uvedené hlavy, brašny a vozíky jsou alternativy, nikoli nutnost koupit všechny.
