Hollyland HL-TCB08 tally kabel DB25 samec – GPIO 9pin samice

Tally kabel Hollyland HL-TCB08 propojí videorežii s tally stanicí systému Hollyland Wireless Tally System. Konektor DB25 samec patří do vstupu Tally (DB25) stanice, na druhém konci je GPIO 9pin samice pro tally výstup režie. Přiřazení tlačítek PGM a PVW ke kamerám se stanice naučí sama. Přes DB25 systém obslouží až 12 kamer.

Bezdrátový tally systém potřebuje od videorežie jedinou informaci: která kamera je právě v programu a která v náhledu. Tenhle kabel ji přenese z konektoru GPIO 9pin samice na režii do tally stanice, odkud jde rádiem do tally světel na kamerách až na 800 m.

Tally z videorežie do stanice

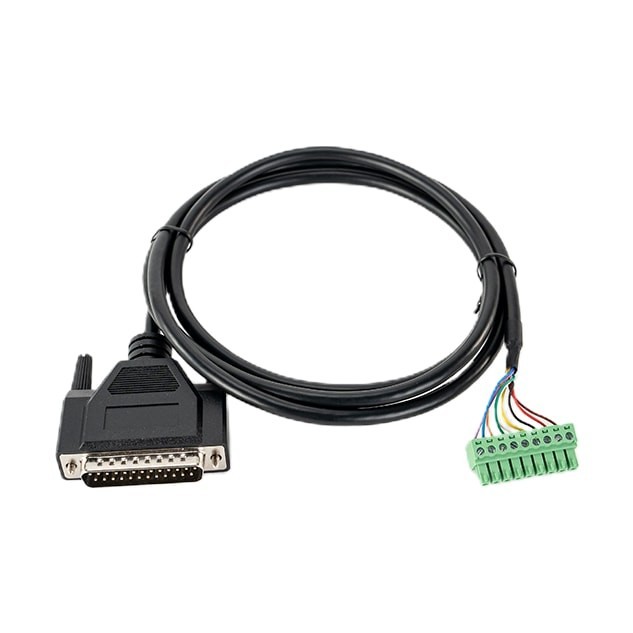

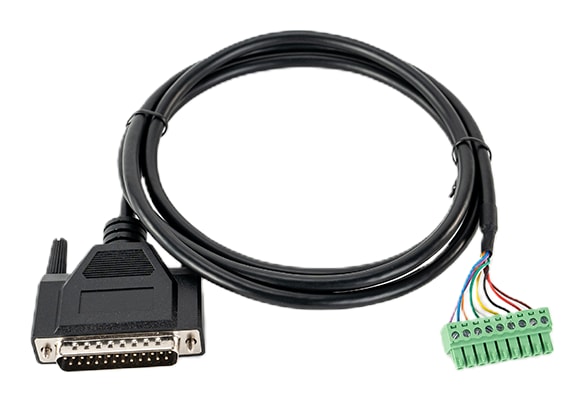

Originální kabel Hollyland s konektory DB25 samec – GPIO 9pin samice pro Wireless Tally System.

DB25 → GPIO 9pinWireless Tally Systemaž 12 kanálůPGM / PVW

Jak se zapojuje

DB25 samec do vstupu Tally (DB25) tally stanice, GPIO 9pin samice do tally výstupu videorežie. Stanice pak rozešle stav PGM a PVW bezdrátově do tally světel.

Volba podle konektoru

Kabel vybírejte podle tally výstupu videorežie – na její straně má konektor GPIO 9pin samice.

Učení sekvence

Pořadí tlačítek PGM a PVW si tally stanice naučí sama, ruční mapování kanálů odpadá.

Zapojení: videorežie → tally stanice → tally světla

Tally kabel vede signál z tally výstupu videorežie do tally stanice. Při prvním zapojení stanice funkcí učení sekvence zjistí, které tlačítko PGM a PVW na režii odpovídá které kameře – stačí postupně stisknout tlačítka, která stanice na displeji vyzve.

Vstup Tally (DB25) na tally stanici

Konektor DB25 samec patří do vstupu Tally (DB25) na zadním panelu tally stanice, který má provedení DB25 samice. Vedle něj stanice nabízí vstup tally RJ45, průchozí port RJ45 pro videorežii, napájení DC a dva anténní konektory TNC.

Až 12 kanálů přes DB25

Vstup DB25 obslouží nejvýše 12 kanálů dvoubarevného tally, vstup RJ45 až 16. Každé tally světlo se pak číselným voličem přiřadí ke kameře a ukazuje červeně program (PGM) a zeleně náhled (PVW).
