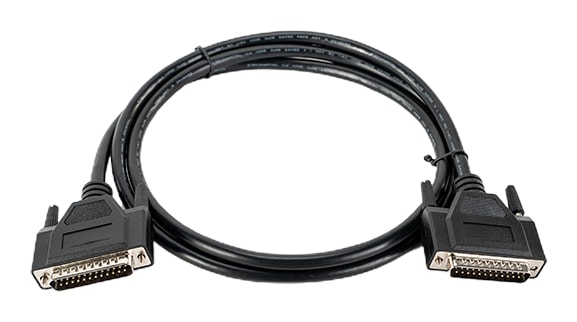

Hollyland HL-TCB01 tally kabel DB25 samec – DB25 samec

Tally kabel Hollyland HL-TCB01 propojí videorežii s tally stanicí systému Hollyland Wireless Tally System. Konektor DB25 samec patří do vstupu Tally (DB25) stanice, na druhém konci je DB25 samec pro tally výstup režie. Je určený pro videorežie Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD a FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200. Přes DB25 systém obslouží až 12 kamer.

Bezdrátový tally systém potřebuje od videorežie jedinou informaci: která kamera je právě v programu a která v náhledu. Tenhle kabel ji přenese z konektoru DB25 samec na režii do tally stanice, odkud jde rádiem do tally světel na kamerách až na 800 m.

Tally z videorežie do stanice

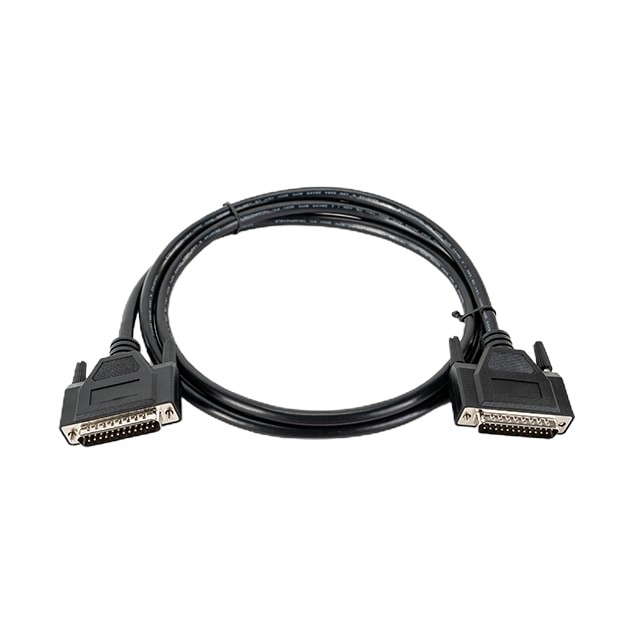

Originální kabel Hollyland s konektory DB25 samec – DB25 samec pro Wireless Tally System.

DB25 → DB25Wireless Tally Systemaž 12 kanálůPGM / PVW

Jak se zapojuje

DB25 samec do vstupu Tally (DB25) tally stanice, DB25 samec do tally výstupu videorežie. Stanice pak rozešle stav PGM a PVW bezdrátově do tally světel.

Pro tyto videorežie

Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD a FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200.

Učení sekvence

Pořadí tlačítek PGM a PVW si tally stanice naučí sama, ruční mapování kanálů odpadá.

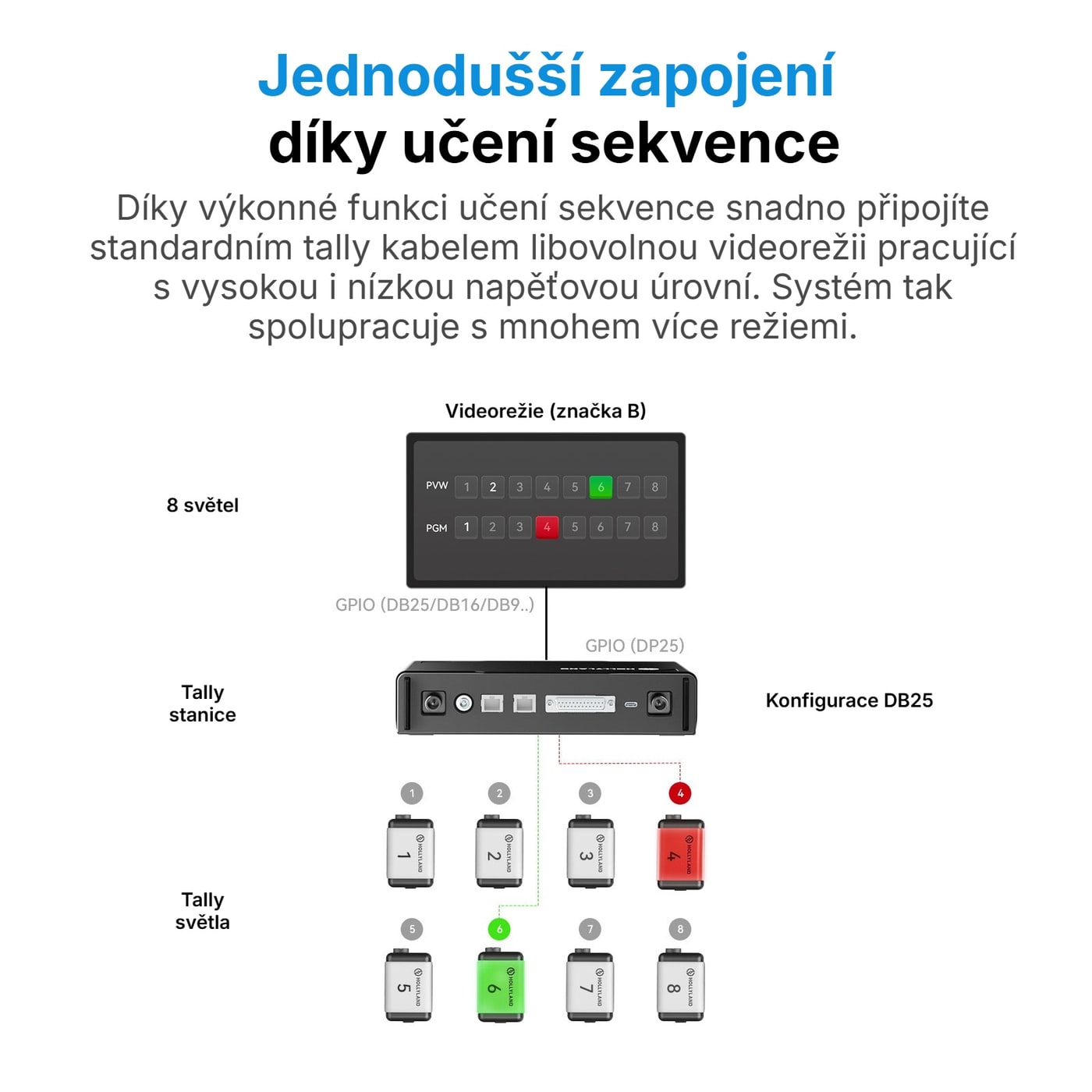

Zapojení: videorežie → tally stanice → tally světla

Tally kabel vede signál z tally výstupu videorežie do tally stanice. Při prvním zapojení stanice funkcí učení sekvence zjistí, které tlačítko PGM a PVW na režii odpovídá které kameře – stačí postupně stisknout tlačítka, která stanice na displeji vyzve.

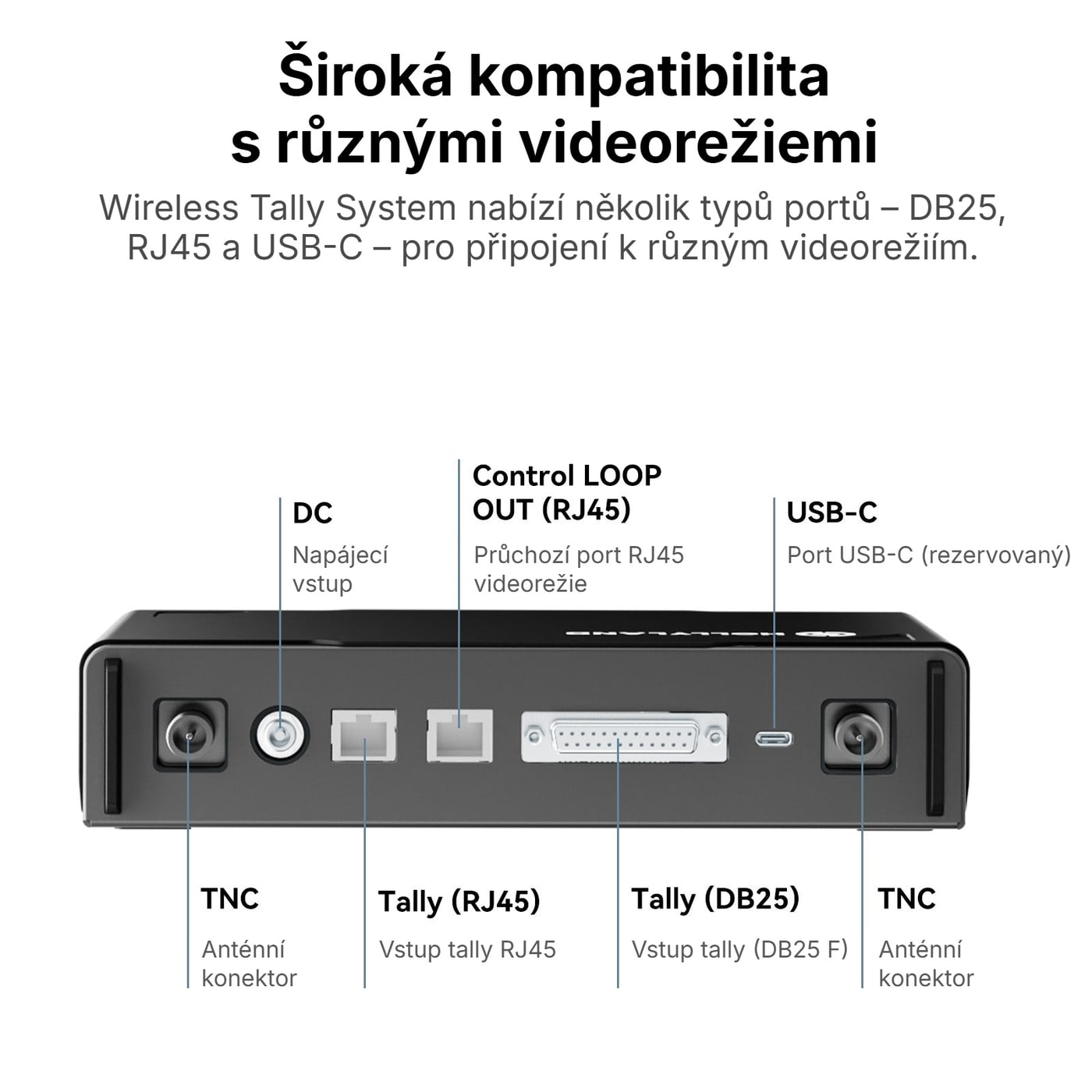

Vstup Tally (DB25) na tally stanici

Konektor DB25 samec patří do vstupu Tally (DB25) na zadním panelu tally stanice, který má provedení DB25 samice. Vedle něj stanice nabízí vstup tally RJ45, průchozí port RJ45 pro videorežii, napájení DC a dva anténní konektory TNC.

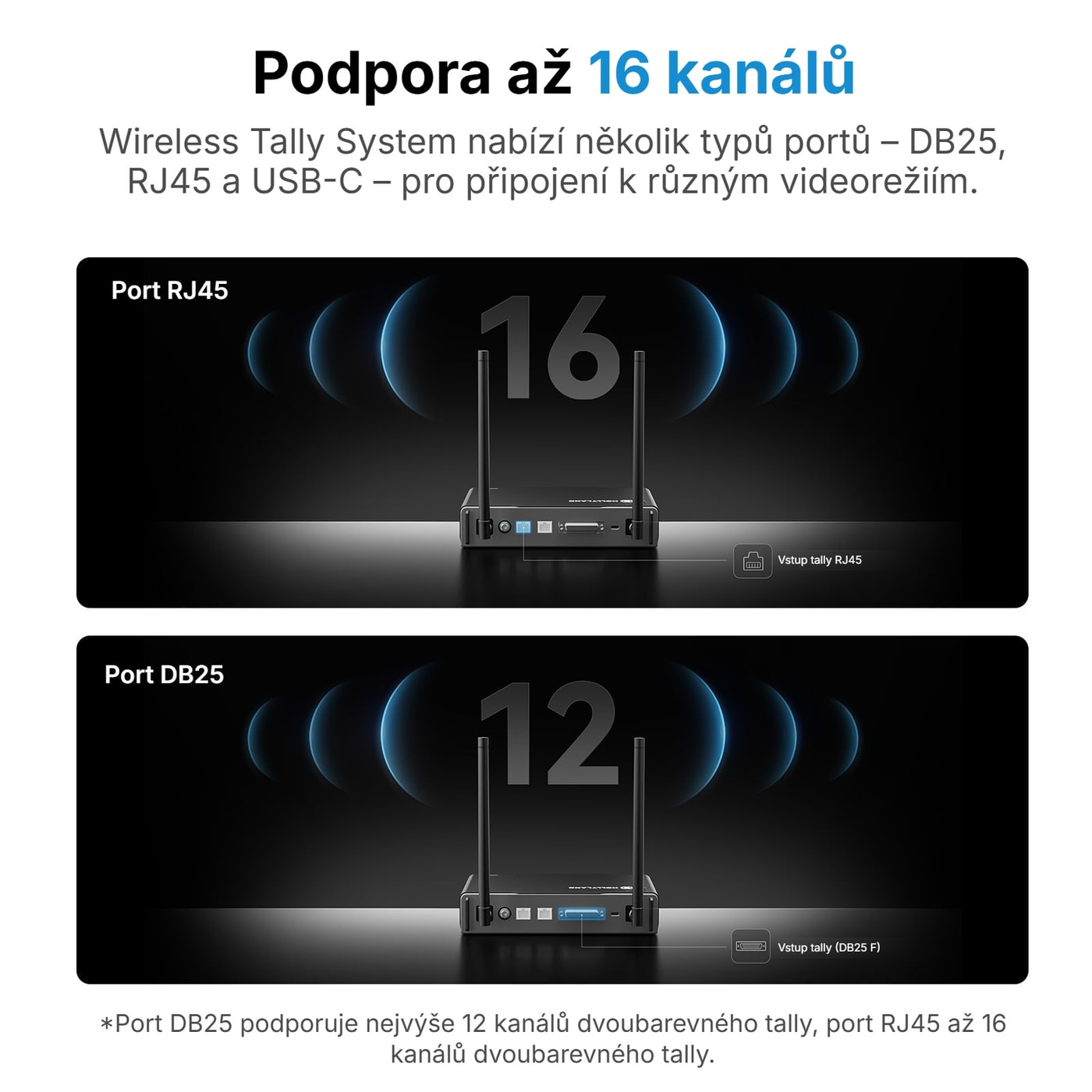

Až 12 kanálů přes DB25

Vstup DB25 obslouží nejvýše 12 kanálů dvoubarevného tally, vstup RJ45 až 16. Každé tally světlo se pak číselným voličem přiřadí ke kameře a ukazuje červeně program (PGM) a zeleně náhled (PVW).
