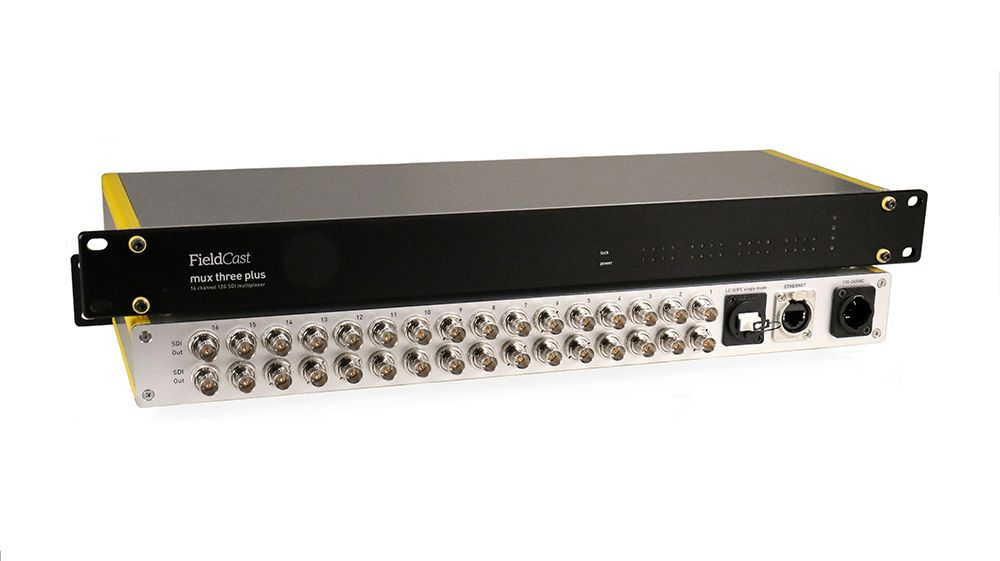

FieldCast Mux/Demux Three 12G Plus (16xSDI in/out + Ethernet over one fiber strand)

Mux/Demux Three 12G Plus vám umožňuje přenášet šestnáct nezávislých kanálů 12G SDI videa plus plně duplexní 1Gb Ethernet přes pouhé jedno optické vlákno. Dostupnost se očekává na přelom 06/07 2025.

Pokud vaše infrastruktura umožňuje pouze jediné jednoduché (simplex) vlákno, Mux/Demux Three Plus vám jednoduše umožní zvládnout veškerý přenos. Nebo pokud chcete při živých akcích položit co nejméně kabelů, zařízení vám u možní multiplexovat až šestnáct video kanálů plus ethernet a přenést všechna data z bodu A do bodu B pomocí pouhého jednoho vlákna. Všechny 12G videosignály si zachovávají plnou datovou integritu – co vstoupí, to vyjde nezměněné. Ethernetové připojení se chová stejně jako běžný Cat5 kabel.

Mux Three Plus 12G

• 16kanálový SDI vstup do 1kanálového optického výstupu (multiplexor)
• Design: hliníkové, velikost 1U (rack)
• Technologie optických vláken: 9/125 single mode
• 16 vstupních SDI kanálů 12G (11.88 Gb/s), každý s výstupem typu loopthrough
• 75 ohm BNC konektory pro všechny SDI vstupy a loopthrough výstupy
• Kompatibilita se standardy SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora SD a HD standardů až do 1080p@60
• Jeden LC single mode optický kanál (COM) pro SDI signály a Ethernet
• Jeden LC single mode optický kanál (UPG) pro upgrade
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• UTP RJ-45 konektor pro Ethernet (full/half duplex)
• Čelní panel: černý, s 2 mm bílými LED indikátory
• Indikace: napájení, aktivita modulů, vstupní signály, TP/LNK a 1Gb
• Spotřeba energie: < 50 W
• Vlastní hybridní WDM multiplexní technologie pro velmi nízkou disperzi
• Minimální vzdálenost mezi jednotkami Mux a Demux: > 10 km pro všechny vlnové délky
• Napájecí vstup: 110–240 VAC s konektorem PowerCon
• Rozměry: 482 (š) x 155 (h) x 43 (v) mm
• Hmotnost: 2090 gramů
• Součástí balení je manuál a napájecí kabel

Demux Three Plus 12G

• Demultiplexor: 1 optický vstup → 16 výstupních SDI kanálů
• Design: hliníkové, velikost 1U (rack)
• Technologie optických vláken: 9/125 single mode
• 16 SDI kanálů 12G (11.88 Gb/s) s duálním SDI výstupem
• 75 ohm BNC konektory pro všechny výstupy
• Kompatibilita se standardy SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora SD, HD i Ultra HD standardů až do 2160p@60
• Jeden LC single mode (UJPC) optický kanál (COM) pro SDI a Ethernet
• Jeden LC single mode (UJPC) optický upgrade kanál (UPG)
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• UTP RJ-45 konektor pro Ethernet (full/half duplex)
• Čelní panel: černý, s 2 mm bílými LED indikátory
• LED indikátory: napájení, aktivita modulů, vstupní signál, TP/LNK a 1Gb
• Spotřeba energie: < 50 W
• Vlastní hybridní WDM multiplexní technologie pro velmi nízkou disperzi
• Minimální vzdálenost mezi jednotkami Mux a Demux: > 40 km pro všechny vlnové délky
• Napájecí vstup: 110–240 VAC s konektorem PowerCon
• Rozměry: 482 (š) x 155 (h) x 43 (v) mm
• Hmotnost: 2100 gramů
• Součástí balení je manuál a napájecí kabel
