Datavideo DAC-90 odděluje ze signálu 3G/HD/SD-SDI až čtyři zvolená analogová zvuková rozhraní z celkem šestnácti vložených kanálů. Zvuk předává přes čtyři symetrické výstupy mini XLR; průchozí SDI výstup s reclockingem současně zachová obrazovou cestu do navazující techniky. DIP přepínači zvolíte skupinu zvukových kanálů i úroveň SMPTE nebo EBU. DAC-90 tak…
Datavideo DAC-90 odděluje ze signálu 3G/HD/SD-SDI až čtyři zvolená analogová zvuková rozhraní z celkem šestnácti vložených kanálů. Zvuk předává přes čtyři symetrické výstupy mini XLR; průchozí SDI výstup s reclockingem současně zachová obrazovou cestu do navazující techniky. DIP přepínači zvolíte skupinu zvukových kanálů i úroveň SMPTE nebo EBU. DAC-90 tak umožní přivést samostatný zvuk do monitorů, rekordérů nebo mixážního pultu přímo z produkčního SDI signálu.
SDI audio de-embedder
Oddělte zvuk vložený v SDI
Vyveďte zvolenou skupinu zvukových kanálů ze zdroje 3G/HD/SD-SDI do analogové techniky; reclockovaný průchozí výstup přitom posílá obraz dál do navazujícího zařízení.
16 vložených kanálů4 symetrické výstupy mini XLR3G / HD / SD-SDI
Zachovejte průchozí SDI trasu

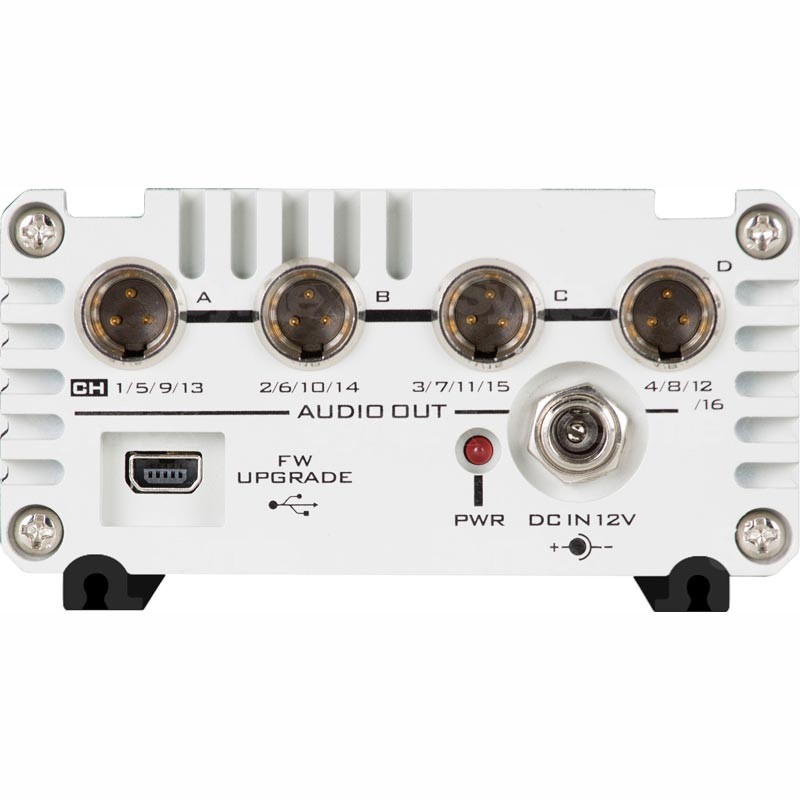

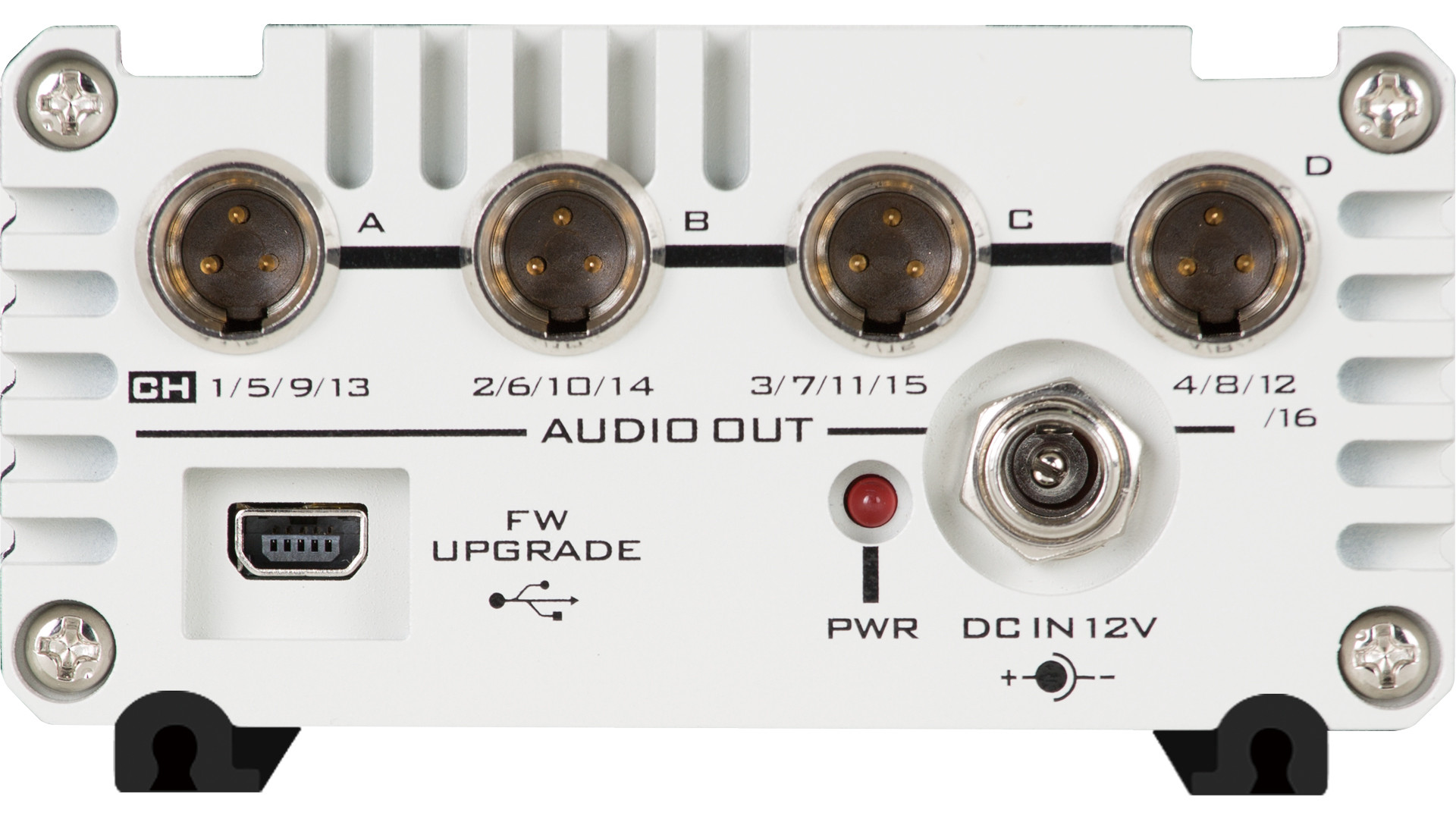

Jeden zdroj 3G/HD/SD-SDI připojíte do vstupu BNC a obraz pošlete dál přes reclockovaný výstup BNC. Samostatný zvuk je k dispozici na čtyřech symetrických výstupech mini XLR, takže monitory, rekordér nebo mixážní pult mohou přijímat analogové signály, aniž by se přerušila obrazová cesta.
Jednotka podporuje SDI formáty až do 1080p při 50/60 sn./s a vstupní formát rozpozná automaticky.
Zvolte skupinu kanálů i úroveň

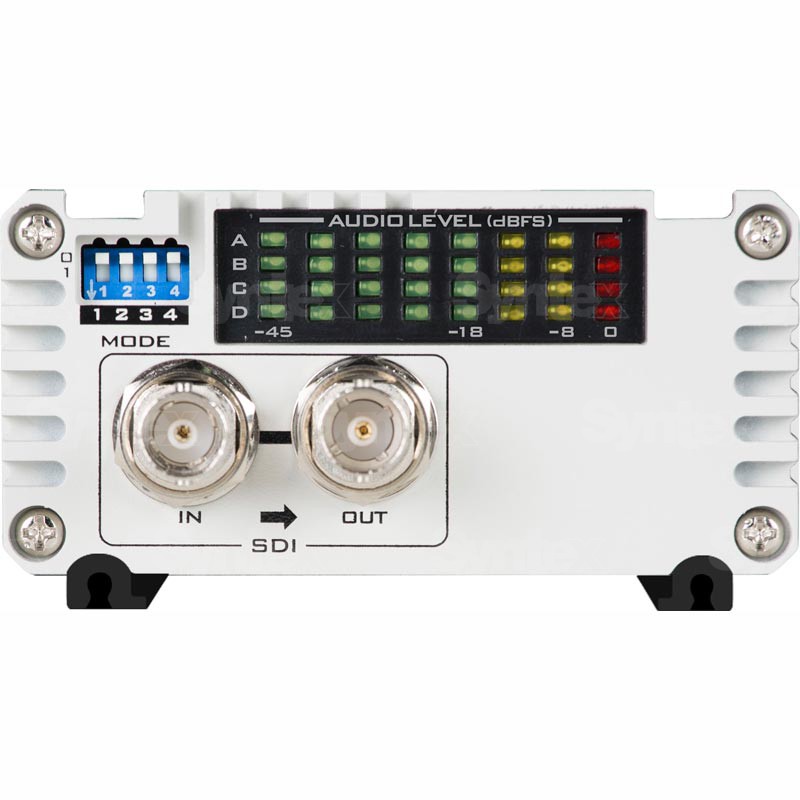

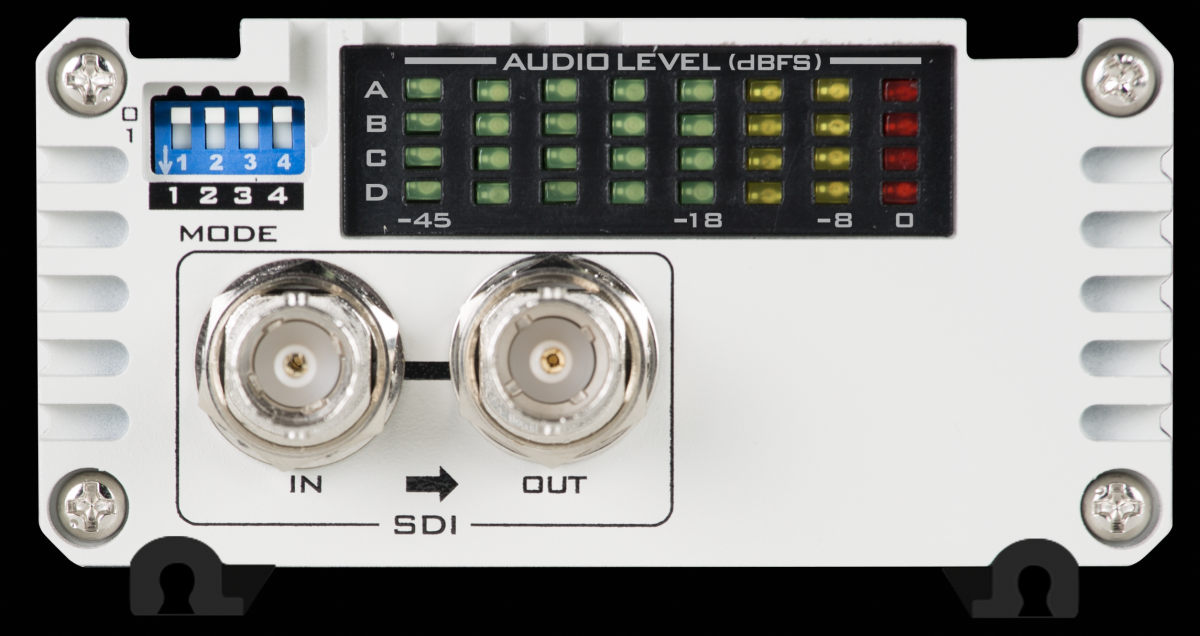

SDI signál může obsahovat šestnáct vložených zvukových kanálů. Vestavěnými DIP přepínači přiřadíte ke čtyřem analogovým výstupům jednu zvolenou skupinu po čtyřech kanálech.
Úroveň SMPTE nebo EBU zvolíte podle navazující zvukové techniky. Indikátory na předním panelu zobrazují úroveň všech čtyř výstupů při nastavování i provozu.
OBSAH BALENÍ
SDI audio de-embedder Datavideo DAC-90 ×1
Napájecí adaptér AD Switch DC 12 V ×1
Kabel mini XLR na XLR samec ×2
SPECIFIKACE
Funkce: Oddělení zvuku vloženého v SDI do analogových výstupů
Datavideo DAC-90 je profesionální SDI audio de-embedder určený pro extrakci zvuku z SDI signálu do analogových výstupů XLR a RCA. Pro optimální integraci do produkčních systémů je vhodné jej doplnit o zařízení pro synchronizaci zvuku, studiový monitoring a profesionální montážní prvky.
Audio procesing a synchronizace - Zařízení pro úpravu a synchronizaci de-embedovaného zvuku s obrazem.
