Datavideo DDC-4012H DC-DC měnič napětí

Datavideo DDC-4012H převádí stejnosměrné napájení 15–50 V na stabilizovaný výstup pro kameru nebo jiné AV zařízení. Přepínačem zvolíte 7,2 V, 8,4 V nebo 12 V; při maximálním zatížení poskytuje až 4 A / 48 W. Napájecí vstup tvoří 4pinový XLR konektor, výstup lze připojit přes 4pinový XLR nebo 5,5mm DC konektor. Měnič je kompatibilní se systémem…

Více informací

6 327 Kč s DPH 5 229 Kč bez DPH
-+
Dostupnost
Odešleme: 24. 11.
K odeslání 1 ks
Bratislava 1 ks
Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Datavideo DDC-4012H převádí stejnosměrné napájení 15–50 V na stabilizovaný výstup pro kameru nebo jiné AV zařízení. Přepínačem zvolíte 7,2 V, 8,4 V nebo 12 V; při maximálním zatížení poskytuje až 4 A / 48 W. Napájecí vstup tvoří 4pinový XLR konektor, výstup lze připojit přes 4pinový XLR nebo 5,5mm DC konektor. Měnič je kompatibilní se systémem Datavideo PD-6 a kabely CB-22H (30 m) nebo CB-23H (50 m).

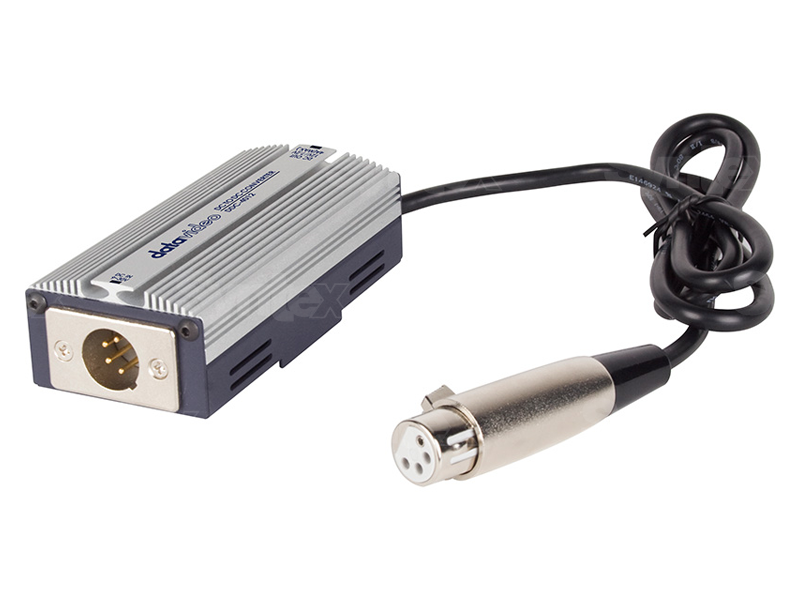

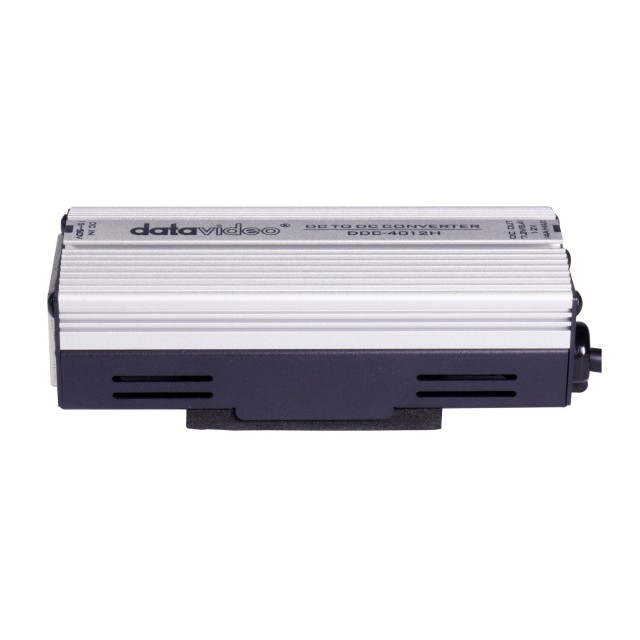

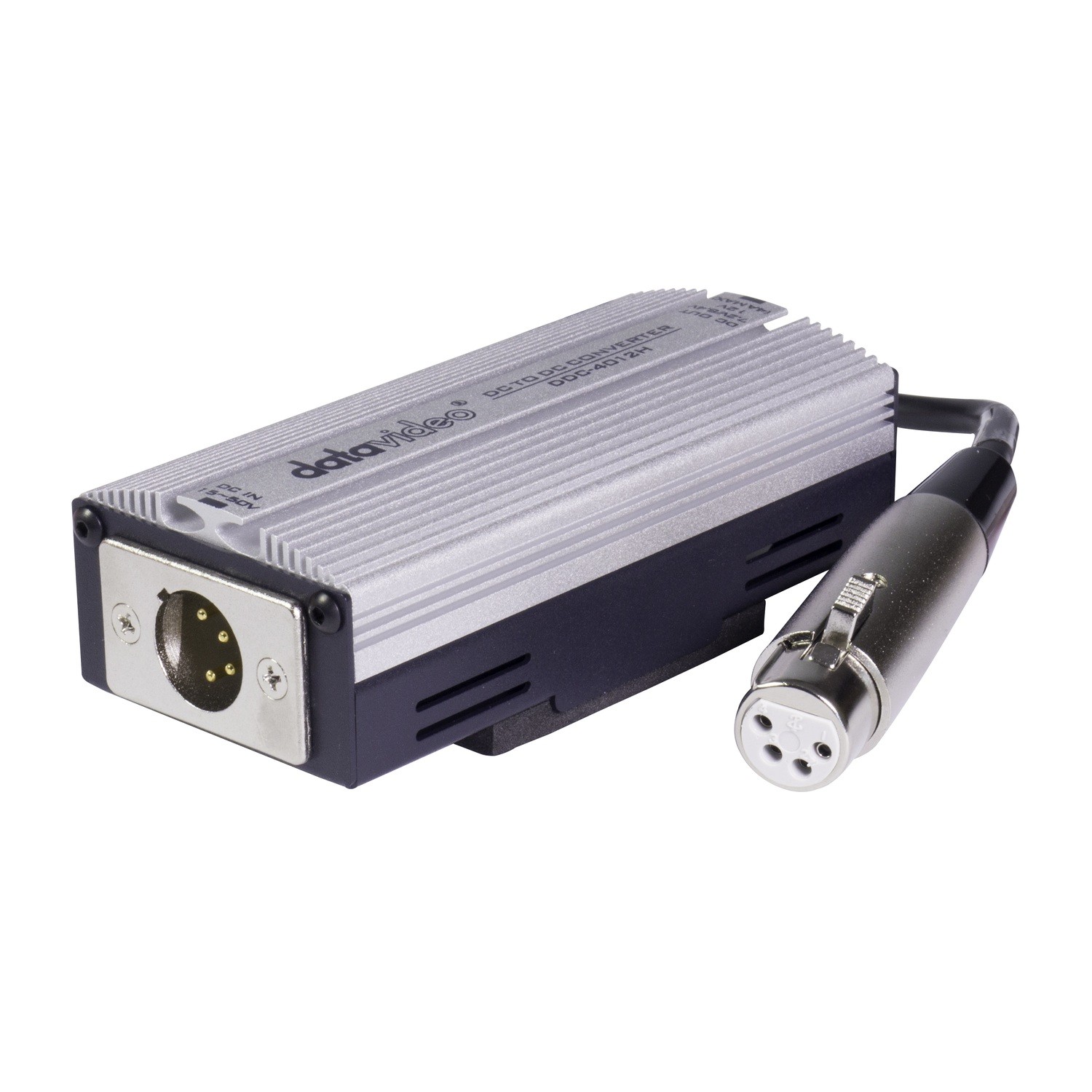

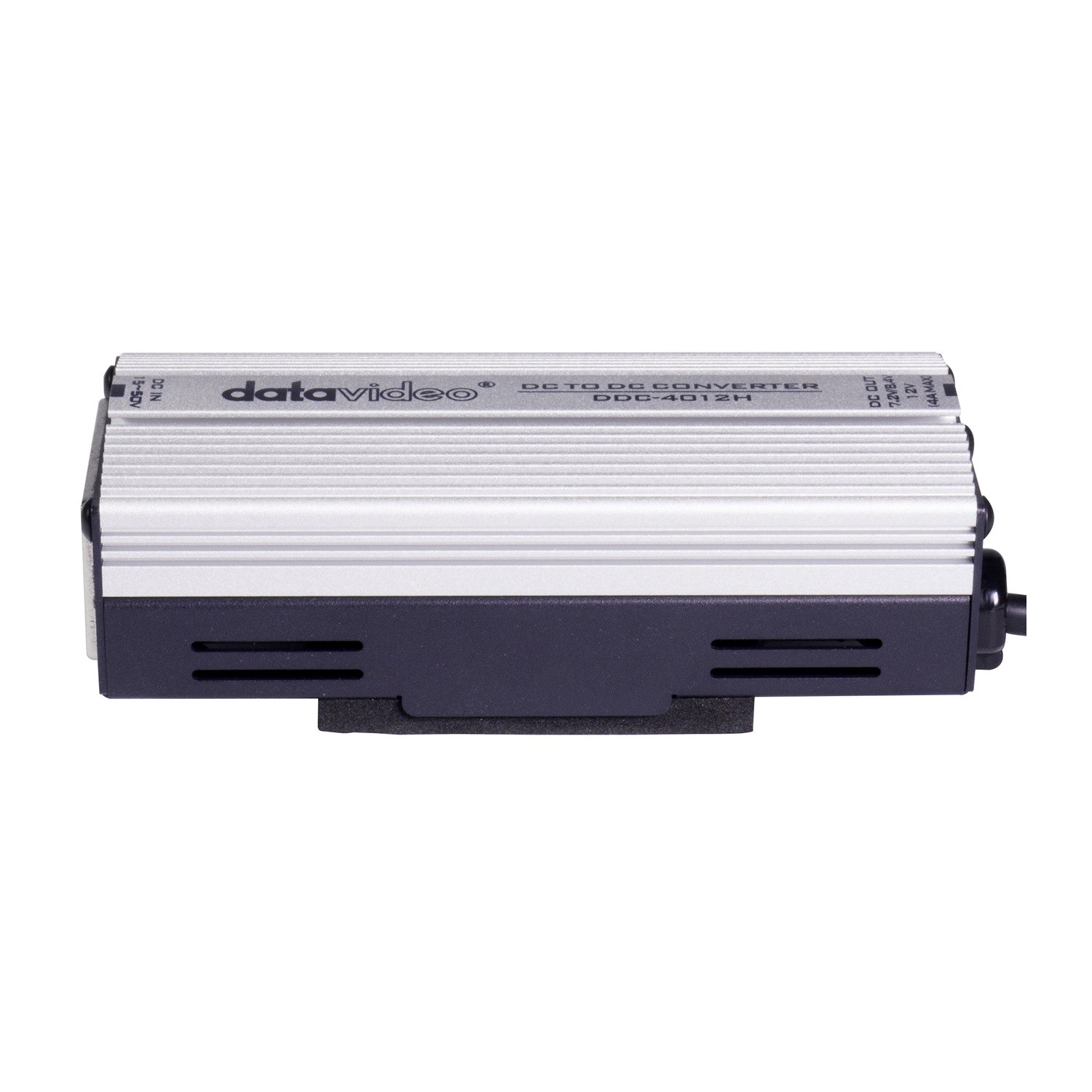

Datavideo DDC-4012H, řadový měnič napětí DC-DC s kabelovým vstupem a výstupy

Napájení podle typu zařízení

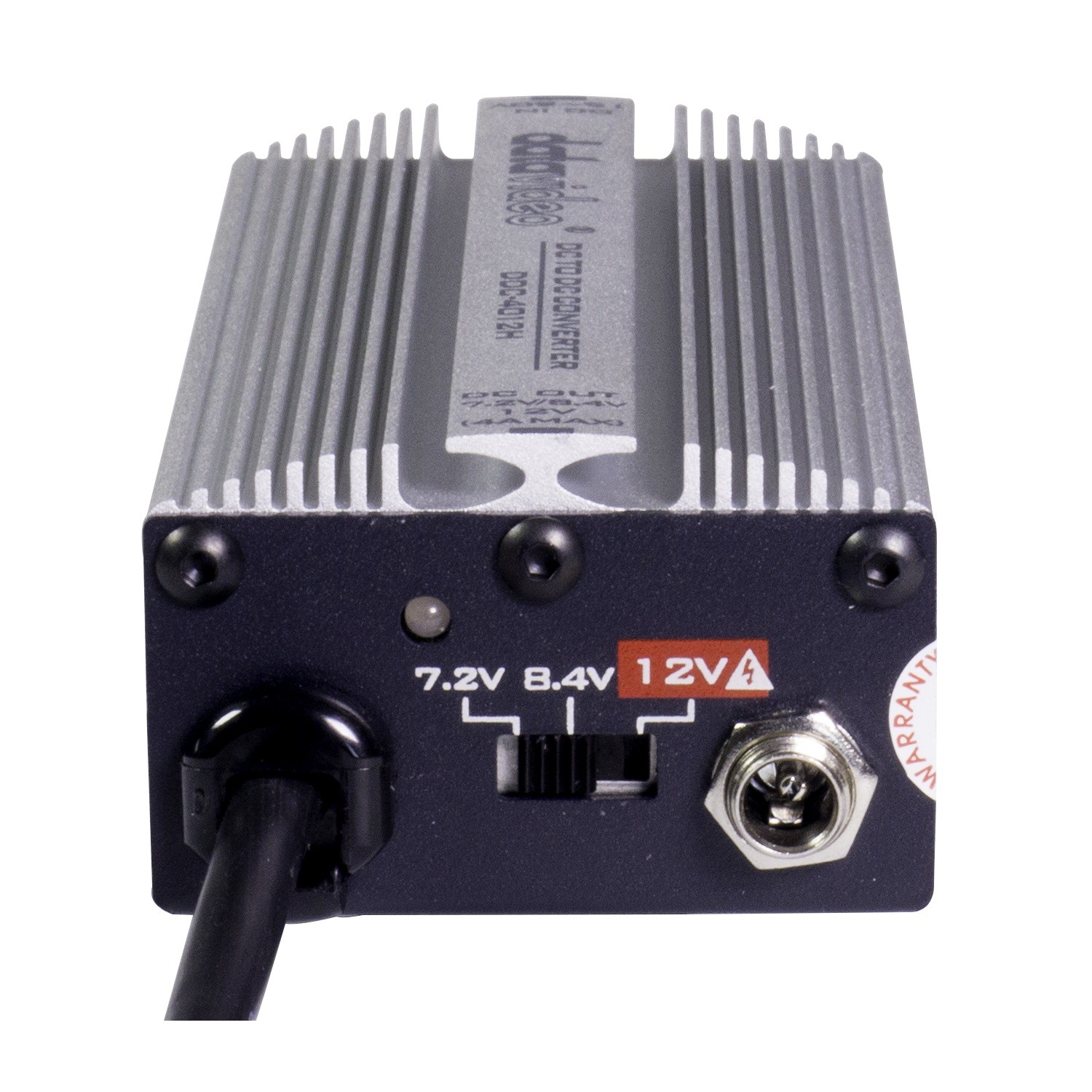

Jeden měnič pokrývá tři běžná napětí pro kamerovou a AV techniku. Přepínač na těle nastavuje 7,2 V, 8,4 V nebo 12 V; barevná LED volbu potvrzuje.

Schéma Datavideo: rozvod napájení, obrazu SDI a interkomu ze systému PD-6 přes kabel CB-22H nebo CB-23H, měnič DDC-4012H a kamera

Napájení kamery ze systému Datavideo PD-6

Ve spojení s rozvodnou jednotkou PD-6 a kabelem CB-22H nebo CB-23H převádí DDC-4012H napájecí větev pro kameru. Schéma zapojení znázorňuje současné vedení napájení, obrazu SDI a interkomu v rámci jedné vícekamerové sestavy.

Kabel CB-22H měří 30 m a CB-23H 50 m. Konkrétní výstupní napětí zvolte podle požadavků připojeného zařízení.

Schéma znázorňuje oddělené trasy napájení, obrazu SDI a interkomu.

Regulovaný výstup a ochrana

Vstupní napětí 15–50 V DC měnič převádí na zvolených 7,2 / 8,4 / 12 V DC s tolerancí ±3 %. Ochrana proti přetížení se po odstranění závady automaticky obnoví.

Dvě možnosti připojení výstupu

Zařízení připojíte přes výstupní 4pinovou zásuvku XLR nebo 5,5mm DC konektor. DDC-4012H má krytí IP20 a není odolný proti vodě ani povětrnostním vlivům; doporučuje se použití v interiéru.

OBSAH BALENÍ

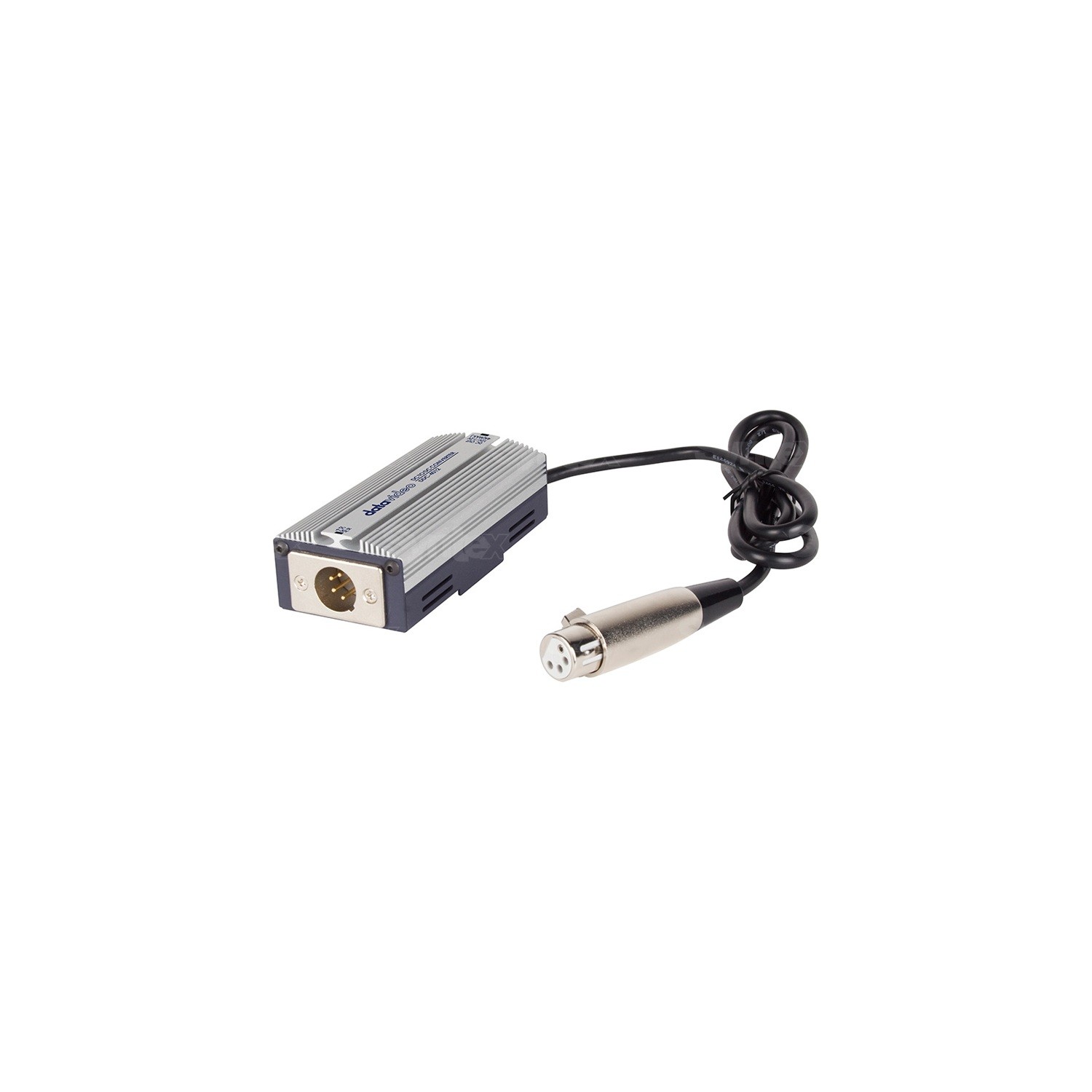

  • 1× Datavideo DDC-4012H, řadový měnič DC-DC s integrovaným 1m kabelem

SPECIFIKACE

  • Typ: řadový měnič napětí DC-DC
  • Vstupní napětí: 15–50 V DC

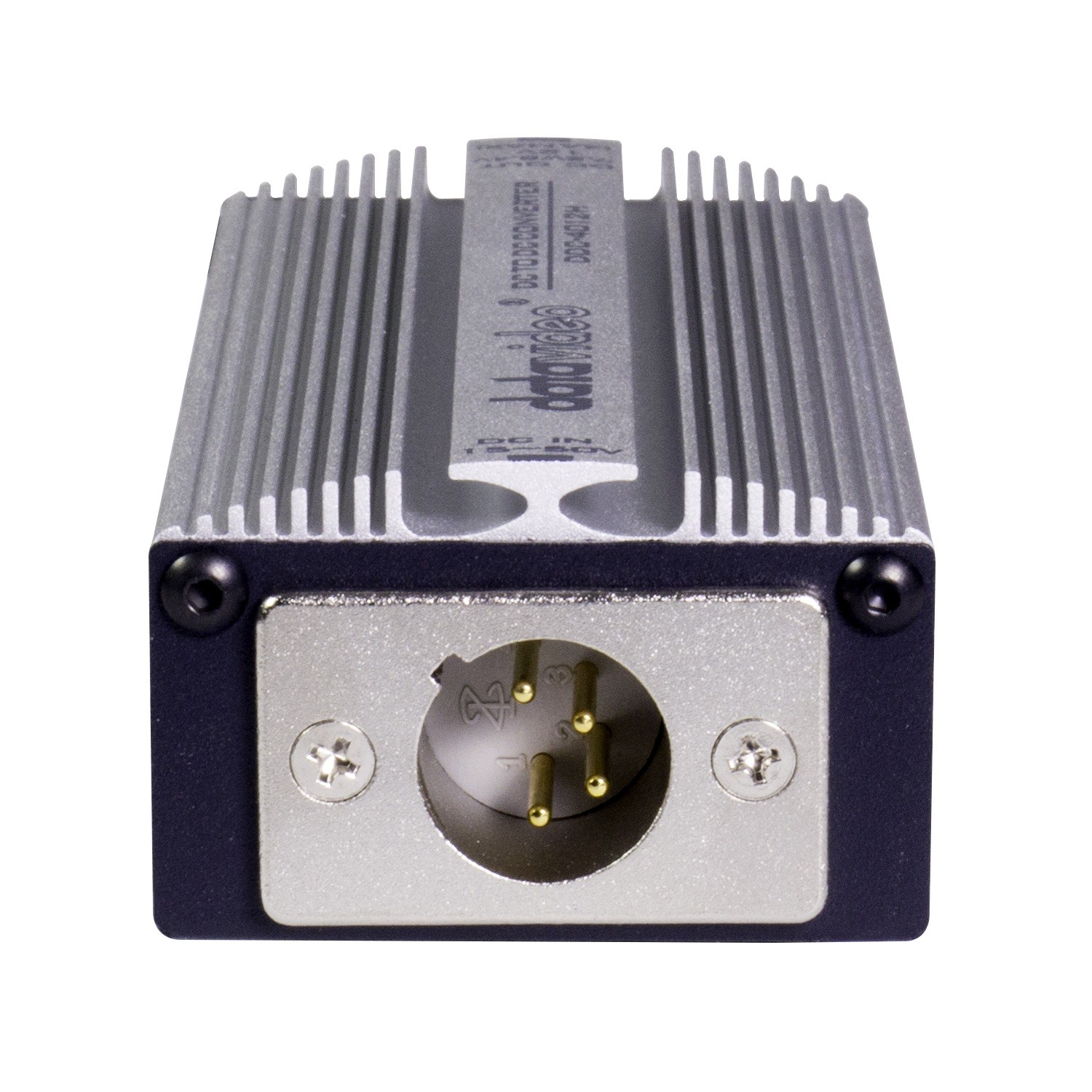

  • Vstupní konektor: 4pinový XLR samec
  • Výstupní napětí: 7,2 V / 8,4 V / 12 V DC, volitelné přepínačem
  • Výstupní konektory: 4pinový XLR samice nebo 5,5mm DC konektor
  • Maximální výstupní proud: 4 A
  • Jmenovitý výkon: 48 W
  • Tolerance výstupního napětí: ±3 %
  • Účinnost (typ.): až 85 %
  • Zvlnění a šum (max.): <400 mV
  • Ochrana proti přetížení: při 105–150 % jmenovitého výstupního výkonu; automatické obnovení po odstranění závady
  • Indikace napětí: červená 12 V, oranžová 8,4 V, zelená 7,2 V
  • Integrovaný kabel: UL 2464, 18 AWG, délka 1 m
  • Rozměry (D × Š × V): 115 × 50 × 35 mm
  • Hmotnost: přibližně 0,3 kg
  • Provozní teplota: 0 až 40 °C
  • Provozní vlhkost: 10–90 %, bez kondenzace
  • Skladovací podmínky: −40 až +85 °C, 10–95 % relativní vlhkosti
  • Krytí: IP20; není voděodolný ani povětrnostně odolný, doporučeno používat v interiéru
Parametry

Parametry

Výrobce: Datavideo
Kategorie: Napájecí zdroje

Hlavní parametry

Výstup zdroje4 A · 4 pin XLR · 48 W · 5,5mm DC konektor · 7.2 V DC · 8.4 V DC · Výstup 12 V
