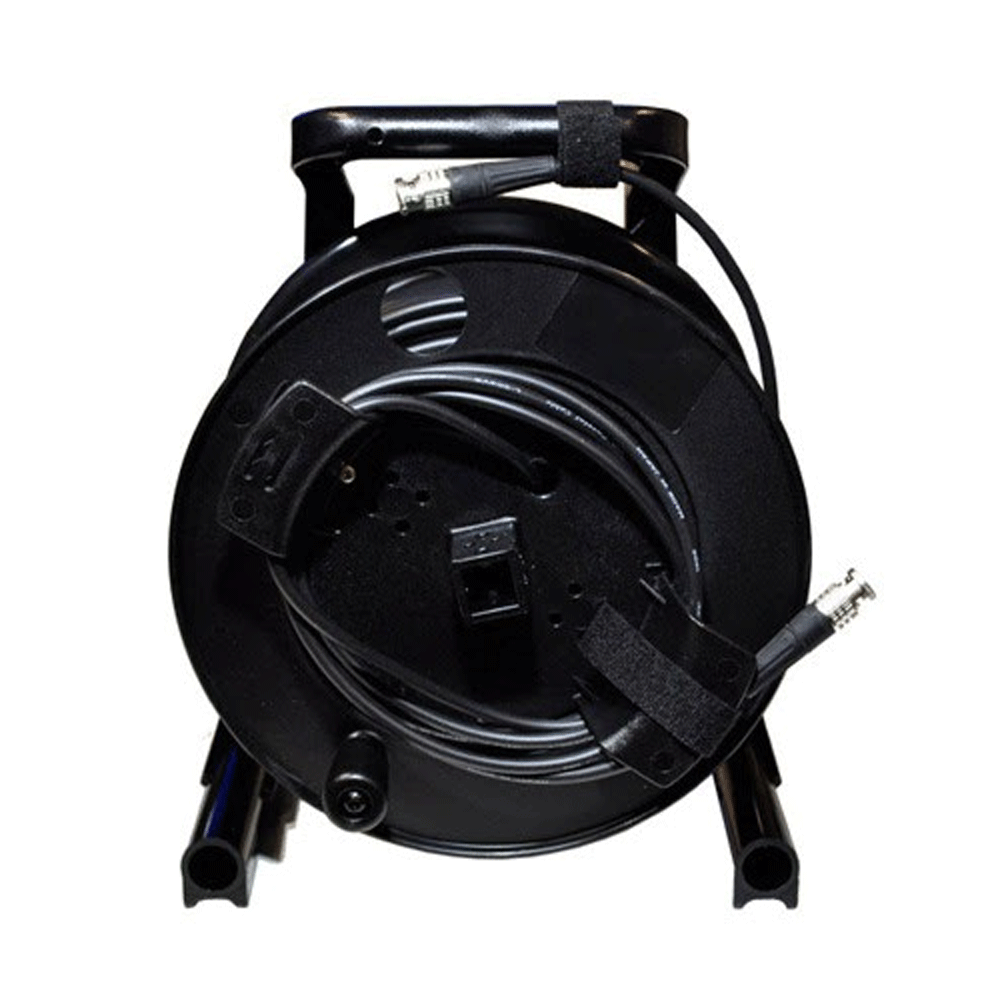

Canare 3G/HD-SDI na bubnu s držákem kabelu 80m

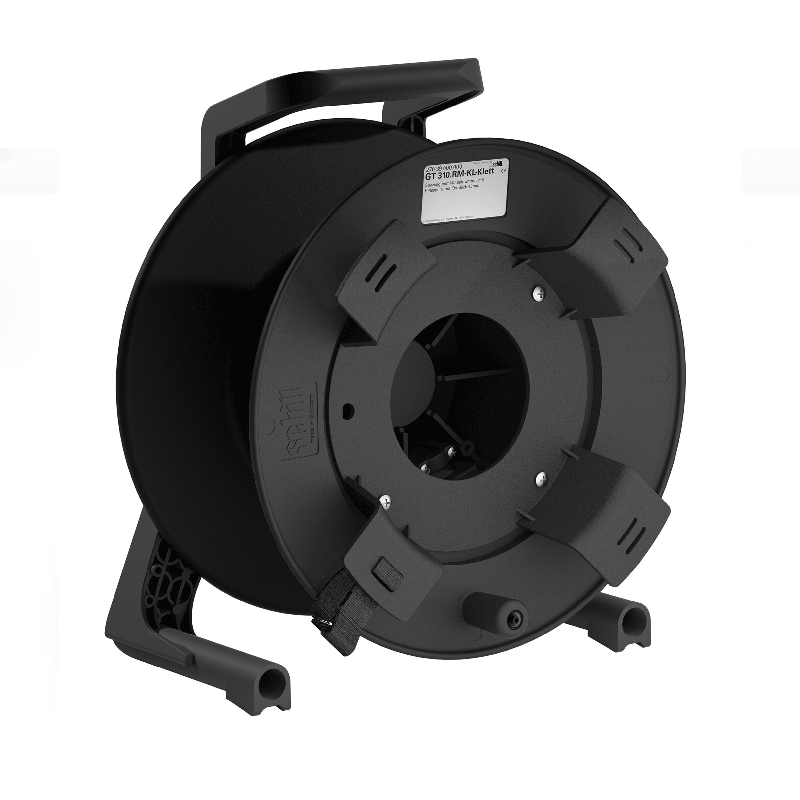

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je flexibilní a odolný koaxiální kabel HD/SD-SDI 75 ohmů o vnějším průměru 7,2 mm s koncovkami BNC (M) navinutý na bubnu SCHILL. Kabely o délce 30-40 m jsou navinuty na bubnu Schill GT 235.RM, kabely o délce 50-80 m jsou navinuty na větším bubnu Schill GT 310.RM

Více informací

9 502 Kč s DPH 7 853 Kč bez DPH
-+
Dostupnost
Na dotaz
Kód zboží:
CV-45W-M/M-BLK-80-3R
Přidat do porovnání Historie ceny

Ukázat všechno příslušenství

Popis produktu

Popis produktu

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je flexibilní a odolný koaxiální kabel HD/SD-SDI 75 ohmů o vnějším průměru 7,2 mm s koncovkami BNC (M) navinutý na bubnu SCHILL. Kabely o délce 30-40 m jsou navinuty na bubnu Schill GT 235.RM, kabely o délce 50-80 m jsou navinuty na větším bubnu Schill GT 310.RM

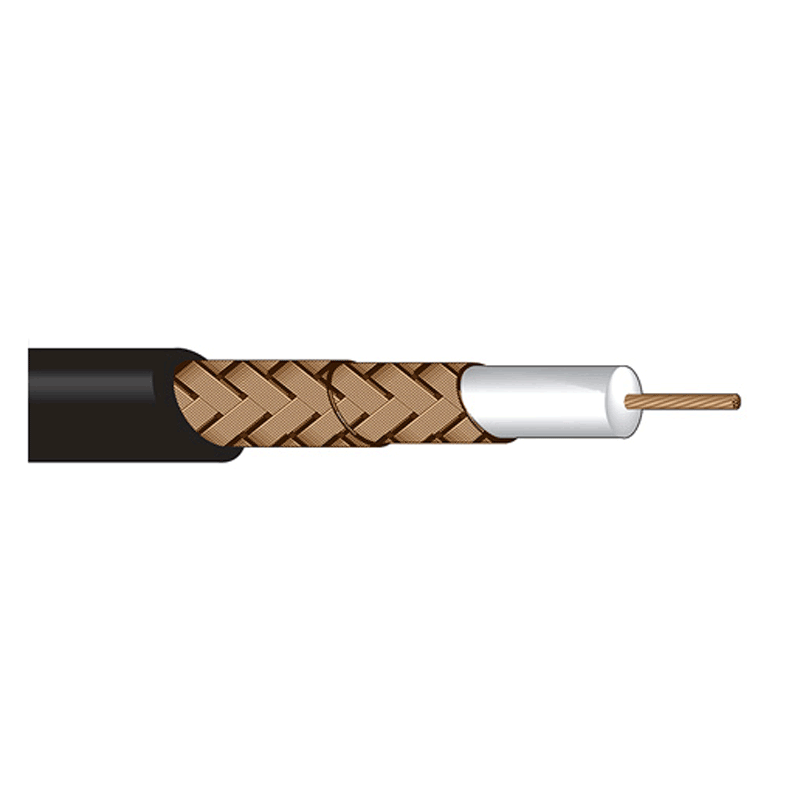

Díky své velké pružnosti je ideální pro mobilní použití v HD s vynikající odolností proti opakovanému ohýbání. Kabel je opatřen středním vodičem s opletením a dvojitým stíněním "High-density" s vysokou hustotou a silnou pěnovou izolací.

Délka v (m) 405m 322m 280m 225m 87m 90m
Rychlost přenosu 177 Mbps 270 Mbps 360 Mbps 540 Mbps 1,5 Gb/s 3,0 Gb/s
Specifikace ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M SMPTE ST-292 SMPTE ST-424
Použijte PAL kompozitní 525/625 (4:3) 525/625 (16:9) 525/625 (4:3) p60 SDI HD-SDI 1080i HD-SDI 1080p

Kabel Canare L-4.5CHWS Vlastnosti:

  • kompatibilní se specifikací SMPTE 424M a 292M
  • HDTV
  • Video HD/SD-SDI
  • Analogové video PAL a NTSC
  • Satelitní aplikace
  • TELCO
  • Testovací zařízení

Parametry kabelu Canare L-4.5CHWS:

  • Standardní vyráběné délky: 100/200m
  • Průměr pláště (celkový průměr) v mm:7,2
  • Hmotnost kabelu v kg/100 m: 6,6
  • Střední vodič - počet a průměr žil kabelu v mm: 7/0,34
  • Celkový průměr středního vodiče v mm: 1,02
  • Pěnové dielektrikum - průměr v mm: 4,57
  • Odpor středního vodiče v Ω/100 m:3,3
  • Odpor vnějšího vodiče v Ω/100 m:0,8
  • Teplotní rozsah: -30 °C ~ +60 °C
  • Statická kapacita v pF/m:53
  • Útlum v dB/100m při 750MHz: 22,8


Vlastnosti konektoru BCP-B45HW:

  • Provedení True 75 ohm s krimpovacím kolíkem a dutinkou
  • Vysoký výkon 1,1 nebo méně VSWR (Voltage standing Wave Ratio) až do frekvence 3 GHz.
  • Prodloužené tělo pro lepší manipulaci
  • Značka polohy na těle umožňuje snadnou kontrolu konektoru.
  • Vynikající přilnavost kabelu
  • Pozlacený středový kolík
  • Tělo konektoru je "tlakově lité" - dosažení nižších nákladů při vysokém výkonu
  • Snadná montáž pomocí krimpovacího nástroje Canare


Parametry konektoru BCP-B45HW:

  • Izolační odpor při 500 V DC v Ω: >1000M
  • Jmenovité napětí po dobu 1 min: 1500 V AC (efektivní hodnota)
  • Odpor středového kontaktu: 1,5 mm: <6m ohmů
  • Odpor vnějšího kontaktu: síla kontaktu: <3m ohm
  • Impedance v Ω: 75
  • Tělo konektoru - materiál/povrch: mosaz / nikl
  • Středový kontakt - materiál/povrch : beryliová měď / zlato
  • Příruba - materiál/povrch: tlakově litý AL / nikl
  • Dielektrikum - materiál: Materiál - materiál: PTFE polytetrafluorethylen
Parametry

Parametry

Výrobce: Canare
Kategorie: SDI kabely

Hlavní parametry

Typ kabeluSDI
Délka80m
ProvedeníFlexibilní
Typ konektoruBNC - BNC
Samec / SamiceSamec - Samec
Průměr kabelu7,2mm
BarvaČerná
Tvar konektoruPřímý
Impedance75 Ohm

Ostatní parametry

JinéNa bubnu
