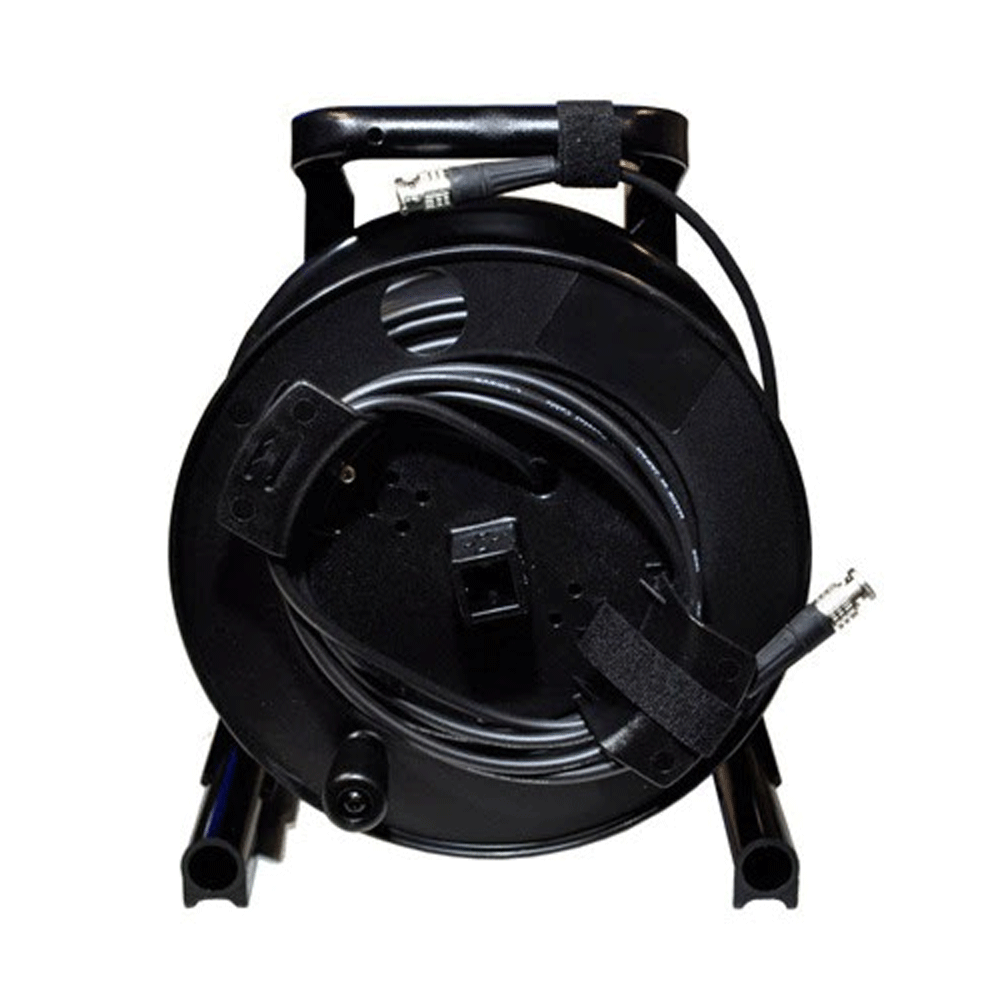

Canare 3G/HD-SDI na bubnu s držákem kabelu 70m

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s koncovkami BNC (M) navinutý…

Více informací

8 494 Kč s DPH 7 020 Kč bez DPH
-+
Dostupnost
obvykle skladem
Kód zboží:
CV09363606060207000
Přidat do porovnání
Popis produktu

Popis produktu

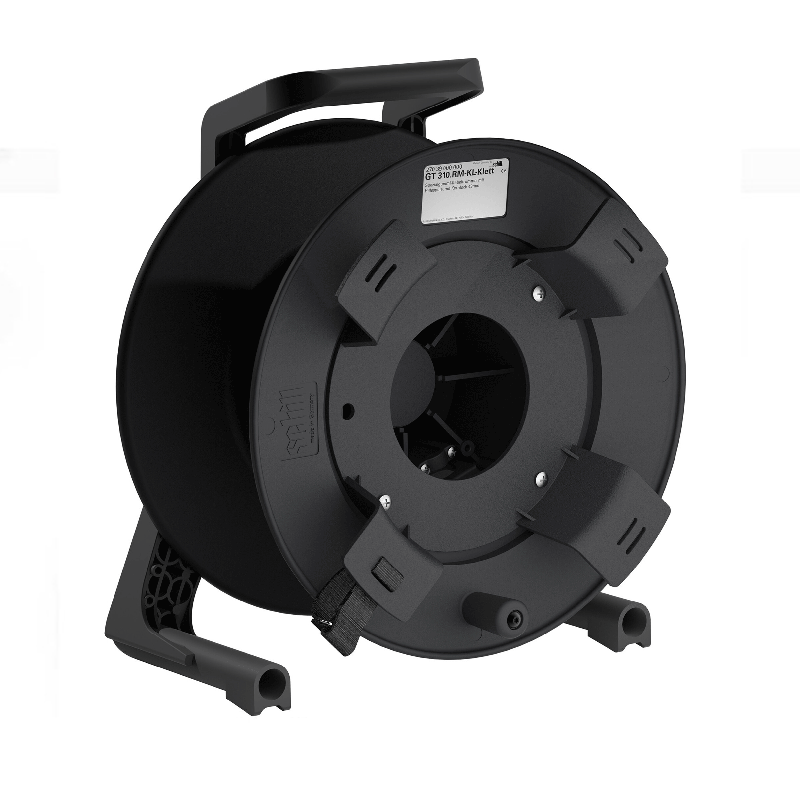

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s koncovkami BNC (M) navinutý na bubon SCHILL. Káble dlhé 30-40 m sú navinuté na bubon Schill GT 235.RM, 50-80 m dlhé káble sú navinuté na väčší bubon Schill GT 310.RM

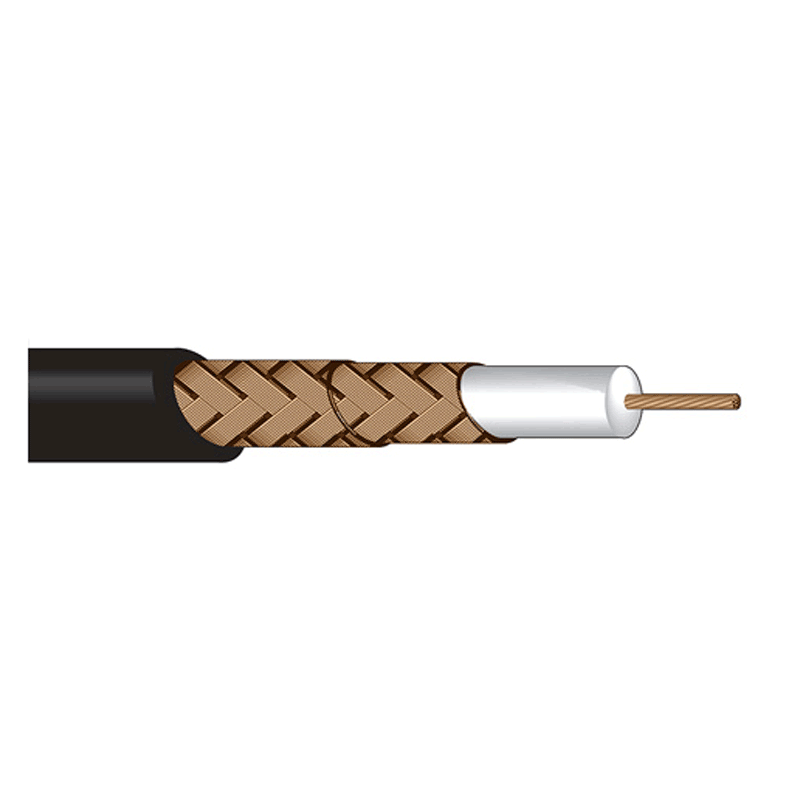

Pre jeho veľkú flexibilitu je ideálny pre mobilné použitie HD s výbornou odolnosťou voči opakovanému ohýbaniu. Kábel má lankový centrálny vodič a dvojité pletené tienenie „High-density“ s vysokou hustotou a silnou penovou izoláciou.

Dĺžka v (m) 405m 322m 280m 225m 87m 90m
Rýchlosť prenosu  177 Mb/s 270 Mb/s 360 Mb/s 540 Mb/s 1,5 Gb/s 3,0 Gb/s
Špecifikácie ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M   SMPTE ST-292     SMPTE ST-424
Použitie  Kompozit PAL   525/625 (4:3)   525/625 (16:9)   525/625 (4:3) p60 SDI   HD-SDI 1080i HD-SDI 1080p

Vlastnosti kábla Canare L-4.5CHWS:

  • v súlade so špecifikáciou SMPTE 424M & 292M
  • HDTV
  • HD/SD-SDI video
  • PAL & NTSC analógové video
  • Satelitné aplikácie
  • TELCO
  • Testovacie zariadenia

Parametre kábla Canare L-4.5CHWS:

  • Štandardne vyrábané dĺžky: 100/200m
  • Priemer plášťa (celkový priemer) v mm: 7,2
  • Hmotnosť kábla v kg/100m: 6,6
  • Centrálny vodič - počet a priemer žíl lanka v mm: 7/0,34
  • Celkový priemer centrálneho vodiča v mm: 1,02
  • Penové dielektrikum - priemer v mm: 4,57
  • Rezistancia centrálneho vodiča v Ω/100m: 3,3
  • Rezistancia vonkajšieho vodiča v Ω/100m: 0,8
  • Teplotný rozsah: -30°C ~ +60°C
  • Statická kapacita v pF/m: 53
  • Útlm v dB/100m pri 750MHz: 22,8


Vlastnosti konektora BCP-B45HW:

  • Pravé 75 ohm vyhotovenie s krimpovacím pinom a objímkou
  • Vysoký výkon 1.1 alebo menej VSWR (Voltage standing Wave Ratio) až do 3GHz.
  • Predĺžené telo pre lepšiu manipuláciu
  • Pozičná značka na tele umožňuje konektor ľahko skontrolovať.
  • Výborné držanie kábla
  • Pozlátený centrálny pin
  • Telo konektora je "die-cast" - dosiahnutie nižšej ceny pri vysokom výkone
  • Jednoduchá montáž pomocou Canare krimpovacieho nástroja


Parametre konektora BCP-B45HW:

  • Odpor izolácie pri 500V DC v Ω: >1000M
  • Menovité napätie pre 1min: 1500V AC (rms)
  • Rezistancia centrálneho kontaktu: <6m ohm
  • Rezistancia vonkajšieho kontaktu: <3m ohm
  • Impedancia v Ω : 75
  • Telo konektora - materiál/povrch: Mosadz / Nikel
  • Centrálny kontakt - materiál/povrch: Berýliová meď / Zlato
  • Príruba - materiál/povrch: Die Cast AL / Nikel
  • Dielektrikum - materiál: PTFE polytatrafluorethylen
Parametry

Parametry

Výrobce: Canare
Kategorie: SDI kabely

Hlavní parametry

Typ kabeluSDI
Délka70m
ProvedeníFlexibilní
Typ konektoruBNC - BNC
Samec / SamiceSamec - Samec
Průměr kabelu7,2mm
BarvaČerná
Tvar konektoruPřímý
Impedance75 Ohm

Ostatní parametry

JinéNa bubnu
